RU1163 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental
Marque	IFM
Modèle	RU1163
Catégorie	Décodeur numérique
Fonction principale	Conversion du mouvement de rotation en séquences d'impulsions pour la mesure de déplacements linéaires et angulaires et la détection de positions
Tension d'alimentation	5 V DC ou 10…30 V DC selon version (étiquette)
Nombre de pas (impulsions par tour)	Selon étiquette
Fréquence d'impulsions	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	n_max = (f_max × 60) / Z (f_max = fréquence d'impulsions en Hz, Z = nombre de pas)
Type de sortie	TTL (version 5 V) ou HTL (version 10…30 V)
Courant de sortie maxi	20 mA (TTL) / 50 mA (HTL)
Protection des sorties	Protection contre les courts-circuits entre sorties et U_N ou U_P pendant < 1 min
Longueur de câble maxi	100 m (version 5 V) / 50 m (version 10…30 V)
Distance mini des sources parasites	20 cm
Diamètre du boîtier	58 mm
Raccordement	Par câble blindé ou connecteur selon l'appareil ; blindage relié à la terre
Montage	Utiliser un accouplement flexible ; éviter les chocs sur l'arbre ; ne pas utiliser d'outil tranchant
Poids	Environ 200 g (estimation)
Indice de protection	IP67 (estimation pour codeur industriel)
Température de fonctionnement	-20…+85 °C (estimation typique)
Sécurité	Mettre l'installation hors tension avant montage ou raccordement. Ne pas faire tourner le moteur lors du montage.
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants.
Réparabilité	Non réparable par l'utilisateur ; remplacer l'appareil en cas de défaut.

FOIRE AUX QUESTIONS - RU1163 IFM

Comment raccorder le codeur RU1163 ?

Le raccordement se fait selon le schéma de branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre. La longueur maximale est de 100 m pour la version 5 V et 50 m pour la version 10…30 V.

Quels sont les types de signaux de sortie ?

Les signaux de sortie sont de type TTL (20 mA) pour la version 5 V et HTL (50 mA) pour la version 10…30 V. Les sorties A et B sont décalées de 90°, et il y a un index 0.

Quelle est la vitesse de rotation maximale ?

La vitesse de rotation maximale mécanique est de 12 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas : n_max = (f_max × 60) / Z.

Peut-on utiliser ce codeur pour des mesures linéaires ?

Oui, le codeur convertit le mouvement rotatif en impulsions, et en combinaison avec un pignon et une crémaillère ou une roue de mesure, il permet de mesurer des déplacements linéaires.

Comment monter le codeur correctement ?

Montez un accouplement flexible entre le codeur et l'arbre moteur pour éviter d'endommager les roulements. Fixez le flasque de fixation sur une base stable. Évitez les coups sur l'arbre et n'utilisez pas d'outil tranchant.

Quelle est l'alimentation nécessaire ?

L'alimentation dépend de la version : soit 5 V DC (sortie TTL), soit 10…30 V DC (sortie HTL). Vérifiez l'étiquette sur l'appareil pour la tension exacte et le nombre de pas.

Le codeur est-il protégé contre les courts-circuits ?

Oui, les sorties sont protégées contre les courts-circuits entre les sorties et U_N ou U_P pendant moins d'1 minute.

Quelle est la distance minimale à respecter par rapport aux sources d'interférences ?

Une distance minimale d'environ 20 cm doit être maintenue entre le câble du codeur et les sources de parasites électromagnétiques pour éviter les perturbations.

Comment nettoyer le codeur ?

Nettoyez le boîtier avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs. Évitez d'introduire de l'humidité dans le connecteur.

Que faire si le codeur ne fonctionne plus ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, le codeur n'est pas réparable par l'utilisateur. Contactez le fabricant ou remplacez l'appareil.

MODE D'EMPLOI RU1163 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

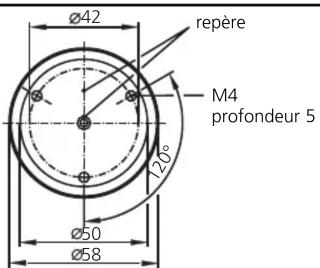

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
