RU1076 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental (décodeur numérique)
Marque	IFM
Modèle	RU1076
Dimensions (diamètre)	58 mm
Dimensions (profondeur)	50 mm
Poids	200 g
Tension d'alimentation	5 V (sortie TTL) ou 10...30 V (sortie HTL)
Fréquence d'impulsions	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	(fréquence × 60) / nombre de pas en tr/min
Nombre de pas (impulsions par tour)	Selon étiquette
Signaux de sortie	A, B, index 0 ; TTL 5V (20 mA) ou HTL 10-30V (50 mA)
Protection des sorties	Contre courts-circuits (entre sorties et U_N ou U_P) pendant <1 min
Fonctions principales	Conversion de rotation en impulsions, mesure de déplacements linéaires et angulaires, détection de position
Montage	Accouplement flexible ; éviter les chocs sur l'arbre
Raccordement électrique	Câble blindé ; longueur max 100 m (5V) ou 50 m (10-30V) ; distance min 20 cm des sources parasites
Sécurité	Mettre hors tension avant montage ou raccordement
Entretien	Éviter les coups ; ne pas utiliser d'outils agressifs sur l'arbre
Nettoyage	Chiffon sec
Mise à la terre	Boîtier du codeur, connecteur et électronique reliés via blindage

FOIRE AUX QUESTIONS - RU1076 IFM

Quelle est la tension d'alimentation du RU1076 ?

Il existe deux versions : 5 V (sortie TTL) et 10...30 V (sortie HTL). Reportez-vous à l'étiquette sur l'appareil.

Comment brancher le codeur RU1076 ?

Raccordez selon le schéma indiqué sur le boîtier. Utilisez un câble blindé et respectez la longueur maxi (100 m pour 5 V, 50 m pour 10...30 V). Mettez l'installation hors tension avant le branchement.

Quels sont les signaux de sortie disponibles ?

Les sorties sont A, B et index 0, avec un décalage de 90° entre A et B. La version 5 V délivre un signal TTL, la version 10...30 V un signal HTL.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Quelle est la vitesse de rotation maximale du RU1076 ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique dépend de la fréquence et du nombre de pas : (fréquence × 60) / nombre de pas.

Comment monter le codeur sur un moteur ?

Utilisez un accouplement flexible pour éviter d'endommager l'arbre ou les roulements. Fixez le flasque de fixation sur une base à ressort si nécessaire. Évitez les chocs sur l'arbre.

Le codeur est-il protégé contre les courts-circuits ?

Oui, les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant moins d'une minute.

Quelle est la longueur maximale du câble de liaison ?

Pour la version 5 V, la longueur maximale est de 100 m. Pour la version 10...30 V, elle est de 50 m. Le câble doit être blindé.

Comment nettoyer le RU1076 ?

Nettoyez l'extérieur avec un chiffon sec. Évitez les solvants agressifs.

Puis-je utiliser le codeur pour mesurer des déplacements linéaires ?

Oui, il permet la mesure de déplacements linéaires et de mouvements angulaires, ainsi que la détection de positions. Pour les déplacements linéaires, utilisez un pignon et une crémaillère ou une roue de mesure.

MODE D'EMPLOI RU1076 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

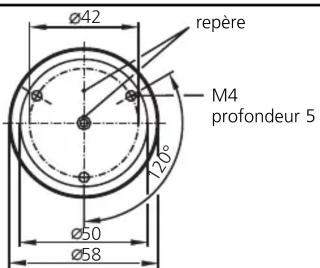

Montage

⚠️ Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
