RO6362 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental (codeur rotatif)
Marque	IFM
Modèle	RO6362

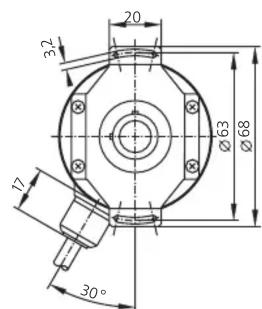

Diamètre du boîtier	63 mm
Longueur du boîtier	20 mm
Diamètre de l'arbre	3,2 mm (arbre creux)
Poids	Environ 200 g
Tension d'alimentation	5 V DC (version TTL) ou 10-30 V DC (version HTL)
Nombre de pas (impulsions par tour)	Selon étiquette (non spécifié dans la notice)
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation mécanique maximale	12 000 tr/min
Vitesse de rotation électrique maximale	Calculable : (f_max × 60) / Z (Z = nombre de pas)
Sorties	TL (5 V) ou HTL (10-30 V), 20 mA, protégées contre les courts-circuits (< 1 min)
Signaux de sortie	Sortie A, sortie B (déphasées de 90°), index 0
Longueur maximale de câble	100 m (version 5 V), 300 m (version 10-30 V)
Protection	Boîtier blindé, raccordement à la terre
Montage	Sur arbre (10 mm min), fixation par écrou de serrage et accouplement stator (4 vis M3)
Entretien et nettoyage	Aucun entretien spécifique ; éviter l'accumulation de poussière sur l'arbre
Sécurité	Mettre hors tension avant tout branchement ou débranchement ; installer à distance des sources parasites (> 20 cm)
Pièces détachées et réparabilité	Aucune information ; contactez le fabricant pour toute réparation
Applications	Mesure de déplacements linéaires et angulaires, détection de position

FOIRE AUX QUESTIONS - RO6362 IFM

Comment brancher le codeur IFM RO6362 ?

Avant tout branchement, mettez l'installation hors tension. Raccordez l'appareil selon le schéma de branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre.

Quelles sont les tensions d'alimentation possibles ?

Deux versions sont disponibles : 5 V DC (sortie TTL, 20 mA) et 10-30 V DC (sortie HTL, 20 mA, protégée contre les courts-circuits). Vérifiez l'étiquette sur l'appareil.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz. Cela détermine la vitesse de rotation électrique maximale.

Comment calculer la vitesse de rotation électrique maximale ?

Utilisez la formule : (f_max × 60) / Z, où f_max est la fréquence d'impulsions en Hz (300 000) et Z est le nombre de pas par tour indiqué sur l'étiquette.

Quels sont les signaux de sortie ?

Les signaux sont : sortie A, sortie B (déphasées de 90°) et un signal d'index (un par tour). Les durées des impulsions sont indiquées dans le diagramme.

Quelle est la longueur maximale de câble ?

Pour la version 5 V : 100 m. Pour la version 10-30 V : 300 m. Utilisez un câble blindé et éloignez-le des sources parasites (au moins 20 cm).

Comment monter le codeur sur un arbre ?

Placez l'écrou de serrage sur le codeur, introduisez l'arbre d'au moins 10 mm, fixez l'accouplement stator à l'aide de quatre vis M3, puis vissez l'écrou de serrage.

Que faire en cas de sortie défectueuse ?

Vérifiez d'abord la tension d'alimentation et les connexions. Les sorties sont protégées contre les courts-circuits pendant moins d'une minute. Si le problème persiste, contactez le fabricant.

Le codeur peut-il être utilisé en extérieur ?

La notice ne mentionne pas d'indice de protection spécifique. Il est conseillé d'utiliser le codeur dans un environnement sec et propre, à l'abri de l'humidité et des poussières.

Où trouver la notice complète du RO6362 ?

Vous pouvez télécharger la notice au format PDF gratuitement sur le site notice-facile.com ou sur le site du fabricant IFM.

MODE D'EMPLOI RO6362 IFM

Montageanleitung installation instructions notice de montage

Inkrementaler

Drehgeber RO

Incremental

encoder RO

Codeur

incrémental RO

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300kHz • Vitesse de rotation maxi mécanique: 12.000tr/mn
• Vitesse de rotation maxi électrique (en tr/mn): (f_ * 60) / Z (f max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn

Raccordement électrique / montage

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

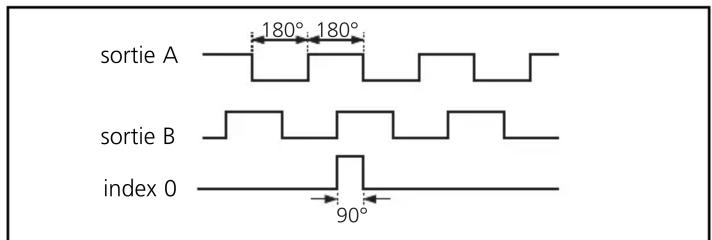

Signaux de sortie:

Version 5V: sortie TTL, 20mA

Version 10-30V: sortie HTL, 20mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100m (version 5V), 300m (version 10-30V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

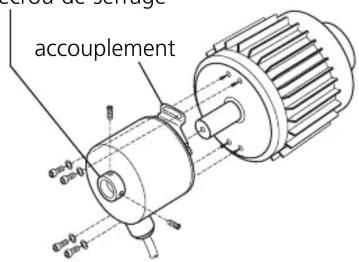

écrou de serrage

1. Mettre l'écrou de serrage sur le codeur.
2. Introduire le codeur dans l'arbre (10mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser l'écrou de serrage.

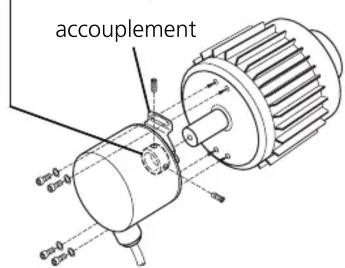

écrou de serrage

Arbre creux ouvert sur un côté

1. Mettre les écrous de serrage sur le codeur.
2. Introduire l'arbre dans le codeur (10mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser les écrous de serrage.
