RC1008 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Décodeur numérique IFM RC1008, compatible avec divers formats de signal.
Connectivité	Entrées et sorties audio/vidéo, ports HDMI et USB disponibles.
Utilisation	Facile à installer et à configurer, adapté pour les utilisateurs domestiques et professionnels.
Maintenance	Nettoyage régulier recommandé, mise à jour du firmware via USB.
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité.
Informations générales	Garantie de 2 ans, support technique disponible en ligne.

FOIRE AUX QUESTIONS - RC1008 IFM

Comment réinitialiser mon décodeur IFM RC1008 ?

Pour réinitialiser votre décodeur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes.

Pourquoi mon décodeur ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le décodeur est configuré pour rechercher les chaînes en utilisant le menu des paramètres.

Comment mettre à jour le logiciel de mon décodeur IFM RC1008 ?

Connectez le décodeur à Internet via le câble Ethernet ou le Wi-Fi, puis accédez au menu des paramètres et sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran.

Mon décodeur affiche une erreur de signal, que faire ?

Vérifiez les connexions de votre antenne et assurez-vous qu'il n'y a pas d'obstacles bloquant le signal. Si le problème persiste, essayez de redémarrer le décodeur.

Comment changer la langue des sous-titres sur le décodeur IFM RC1008 ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue des sous-titres souhaitée.

Le décodeur ne s'allume pas, que faire ?

Vérifiez que le décodeur est correctement branché sur une prise fonctionnelle. Essayez d'utiliser un autre câble d'alimentation si nécessaire.

Puis-je utiliser le décodeur IFM RC1008 avec une télévision ancienne ?

Oui, vous pouvez utiliser le décodeur avec une télévision ancienne, mais vous aurez besoin d'un câble RCA ou d'un adaptateur compatible, car le décodeur nécessite une entrée HDMI.

Comment connecter le décodeur IFM RC1008 à ma Wi-Fi ?

Accédez au menu, sélectionnez 'Paramètres réseau', puis 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe pour vous connecter.

Puis-je enregistrer des programmes sur le décodeur IFM RC1008 ?

Oui, si votre décodeur est équipé d'un port USB, vous pouvez connecter un disque dur externe pour enregistrer des programmes.

MODE D'EMPLOI RC1008 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400

Inkrementaler

Drehgeber RC

Incremental

encoder RC

Codeur

incrémental RC

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz
  • Vitesse de rotation maxi mécanique: 12,000 tr/mn
• Vitesse de rotation maxi électrique (en tr/mn): _maxZ × 60 ( f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas )
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

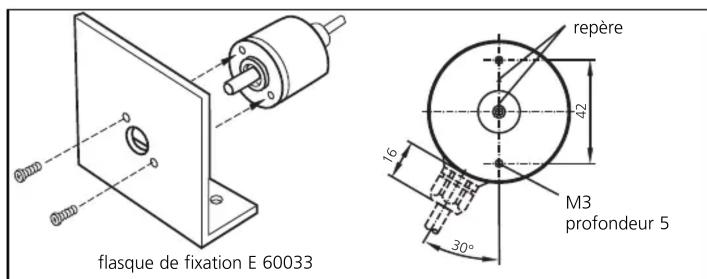

flasque de fixation E 60033 repère 42 16 M3 profondeur 5 30°

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

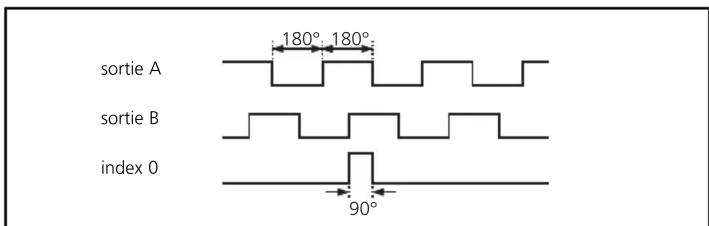

Signaux de sortie:

sortie A 180° 180° sortie B index 0 90°

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
