Type de produit	Codeur incrémental
Marque	IFM
Modèle	RU6103
Diamètre du boîtier	58 mm
Diamètre de fixation (flasque)	50 mm
Poids approximatif	150 g
Alimentation	5 VDC (sortie TTL) ou 10-30 VDC (sortie HTL)
Fréquence d'impulsions	300 kHz
Vitesse de rotation mécanique maxi	12 000 tr/min
Sorties	Sortie A, sortie B, index 0
Protection des sorties	Protégées contre les courts-circuits (durée < 1 min)
Fonctions principales	Conversion du mouvement de rotation en impulsions, mesure de déplacements linéaires et angulaires, détection de positions
Type de sortie	TTL (5 V) ou HTL (10-30 V)
Courant de sortie maxi	20 mA (TTL) ou 50 mA (HTL)
Raccordement	Par câble blindé jusqu'à 100 m (5 V) ou 50 m (10-30 V)
Distance mini aux sources parasites	Environ 20 cm
Montage	Utiliser un accouplement flexible, éviter les chocs sur l'arbre
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec si nécessaire.
Sécurité	Mettre l'installation hors tension avant montage ou raccordement
Pièces détachées et réparabilité	Réparation par le fabricant uniquement
Informations générales	Codeur incrémental IFM RU6103, notice disponible gratuitement

FOIRE AUX QUESTIONS - RU6103 IFM

Comment monter le codeur IFM RU6103 ?

Montez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre. Fixez le codeur sur une base adaptée. Ne pas donner de coups sur l'arbre.

Quelle est la tension d'alimentation du RU6103 ?

L'alimentation dépend de la version : 5 VDC pour la sortie TTL (20 mA) ou 10-30 VDC pour la sortie HTL (50 mA). Vérifiez l'étiquette sur l'appareil.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Quelle est la vitesse de rotation maximale ?

La vitesse de rotation mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas.

Comment raccorder le câble du codeur ?

Mettez l'installation hors tension. Raccordez selon le branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre.

Quelle est la longueur maximale du câble ?

La longueur maximale est de 100 m pour la version 5 V et de 50 m pour la version 10-30 V. Installez le câble à au moins 20 cm des sources parasites.

Que faire si le codeur ne fonctionne pas ?

Vérifiez l'alimentation et le câblage. Assurez-vous que l'arbre n'est pas endommagé. Si le problème persiste, contactez le service après-vente IFM.

Puis-je réparer le codeur moi-même ?

Non, la réparation doit être effectuée par le fabricant. Toute ouverture non autorisée annule la garantie.

Quels sont les signaux de sortie du RU6103 ?

Les sorties sont A, B et index 0. Les impulsions A et B sont décalées de 90° pour détecter le sens de rotation.

Comment nettoyer le codeur ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs.

MODE D'EMPLOI RU6103 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

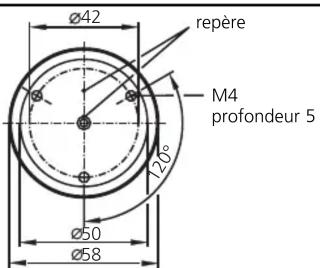

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
