PI7057 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PI7057
Type de pression	Pression relative
Étendue de mesure	0 … 25 bar
Surpression admissible	100 bar
Pression d'éclatement	350 bar
Alimentation	18 … 30 V DC
Courant de sortie	250 mA, protection court-circuit
Sorties	2 sorties transistors configurables (Hno, Hnc, Fno, Fnc)
Affichage	Affichage digital, 2 LED rouges d'état
Matériaux en contact avec le fluide	INOX 316L, céramique, FPM (Viton), PTFE
Matériau du boîtier	INOX 316L, Pocan, PC (Macrolon), PA, EPDM/X, FPM
Indice de protection	IP 67, classe III
Température ambiante	-25 … +80 °C
Température du fluide	-25 … +125 °C (+145 °C max 1h)
Précision du point de commutation	< ± 1,0 % de l'étendue de mesure
Répétabilité	< ± 0,25 % de l'étendue de mesure
Raccordement électrique	Couleurs: BN (brun), WH (blanc), BU (bleu), BK (noir)
Dimensions	Voir schéma dans la notice
Poids	Environ 150 g (estimation)
Nettoyage	Nettoyer le couvercle du filtre avec précaution, ne pas comprimer les résidus
Sécurité	Respecter les consignes de montage, éviter les pics de pression, TBTS/TBTP
Réparabilité	Non réparable par l'utilisateur, contacter IFM

FOIRE AUX QUESTIONS - PI7057 IFM

Quel est le type de pression mesuré par le capteur PI7057 ?

Le capteur mesure la pression relative (par rapport à la pression atmosphérique).

Quelle est l'étendue de mesure du PI7057 ?

L'étendue de mesure est de 0 à 25 bar. La surpression admissible est de 100 bar et la pression d'éclatement de 350 bar.

Comment configurer les sorties du capteur ?

Les deux sorties peuvent être configurées séparément avec les fonctions : hystérésis N.O. (Hno), hystérésis N.F. (Hnc), fenêtre N.O. (Fno) ou fenêtre N.F. (Fnc).

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en 18 à 30 V DC selon EN50178 (TBTS/TBTP).

Comment nettoyer le capteur si des résidus obstruent le filtre ?

Dévisser le couvercle du filtre avec une pince à bec plastique, nettoyer soigneusement sans comprimer les résidus dans l'évent. Reviser le couvercle. Le capteur est IP67.

Quelle est la précision du point de commutation ?

La précision est de < ± 1,0 % de l'étendue de mesure, avec une répétabilité de < ± 0,25 %.

Le capteur peut-il être utilisé avec des fluides à haute température ?

Oui, la température du fluide peut aller de -25 à +125 °C (jusqu'à +145 °C pendant 1 heure maximum).

Comment verrouiller le capteur pour éviter une reprogrammation intempestive ?

En mode Run, appuyer simultanément sur les deux boutons poussoirs pendant 10 secondes. L'affichage s'éteint pour confirmer le verrouillage. Pour déverrouiller, répéter l'opération.

Que faire si l'écran affiche 'SC1' ou 'SC2' ?

Ces messages indiquent un court-circuit sur la sortie de commutation 1 ou 2. La sortie correspondante est alors coupée. Vérifier le câblage.

Quels sont les matériaux en contact avec le fluide ?

Les matériaux sont : INOX 316L, céramique, FPM (Viton) et PTFE. Vérifier la compatibilité avec le fluide avant utilisation.

MODE D'EMPLOI PI7057 IFM

Contenu Remarque sur la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Eléments de service et d'indication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1. Fonctionnement et caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2. Modes de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4. Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5. Paramètres réglables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6. Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7. Mise en service / Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . 8. Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . 9. Dimensions . . . . . . . . . . . . . . . . . . . . . . . . FRANÇAIS

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.

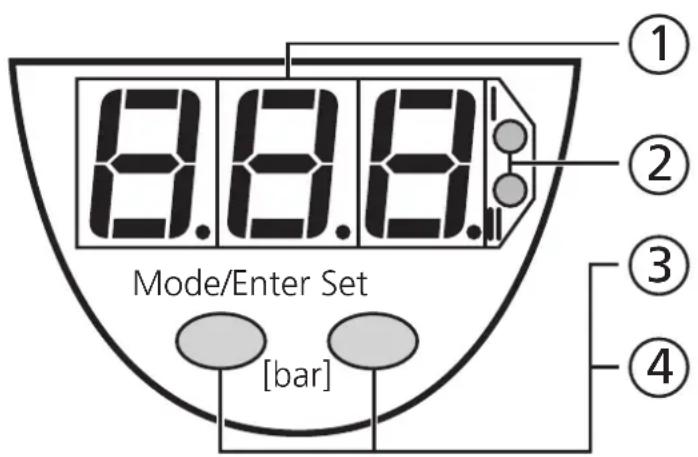

Éléments de service et d'indication

①	affichage digital	visualisation de la pression du circuit, des paramètres et des valeurs de paramètre
②	2 x LED rouge	état de commutation; allumée si la sortie I / II a commuté
③	bouton Mode / Enter	sélection des paramètres et validation des valeurs de paramètre
④	bouton Set	réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintainant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

1. Fonctionnement et caractéristiques

• Le capteur de pression détecte la pression du circuit
• visualisez la pression actuelle à l'aide d'un affichage digital

(indication: 1%... 105% de la valeur de l'étendue de mesure)

• et génère 2 signaux de sortie selon la configuration de sortie réglée.

	sortie 1 sortie 2
Fonction de commutation (les deux sorties peuvent être régliées séparément)	hystérésis / N. O. (Hno)
	hystérésis / N. F. (Hnc)
	fonction fenêtre / N. O. (Fno)
	fonction fenêtre / N. F. (Fnc)

Applications

Type de pression : pression relative

N° de commande	Etendue de mesure	Surpression admissible	Pression d'éclatement
PI70x3 0 ...	25 bar 100 bar 350	bar
PI70x4 0 ...	10 bar 50 bar 150	bar
PI70x6 0 ...	2,5 bar 20 bar 50	bar
PI70x7 0 ...	1 bar 10 bar 30	bar
PI70x8	0 ... 250 mbar	10 bar 30	bar

Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

Indication de la pression du circuit actuelle à partir de 1% de la valeur de l'étendue de mesure. L'affichage "0" ne peut pas dire que le circuit n'est pas sous pression!

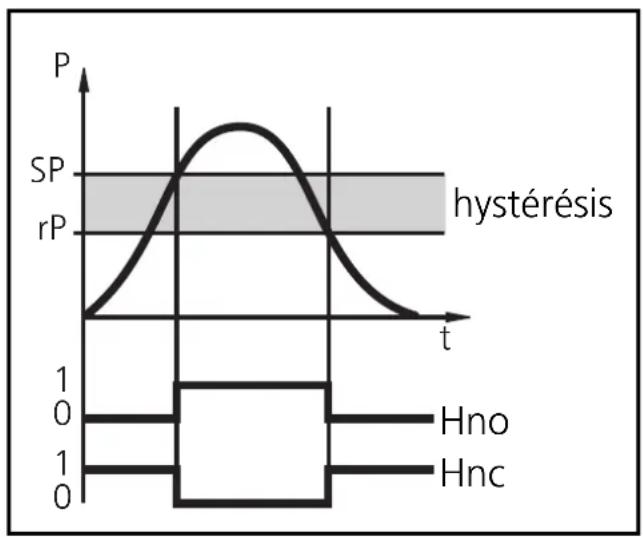

L'hystérésis garantit un état de commutation stable en cas de fluctuations de la pression du circuit autour de la valeur préselectionnée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte.

L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.

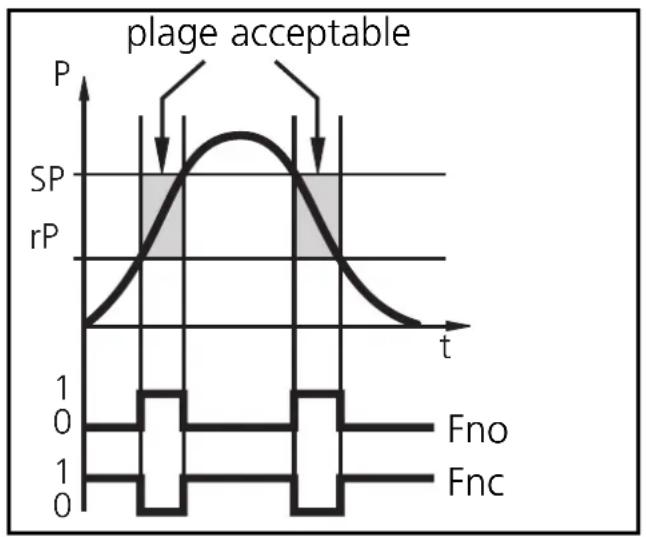

Fonction fenêtre:

La fonction fenêtre permet la surveillance d'une plage acceptable définie. Si la pression du circuit est entre la consigne haute (SP1) et la consigne basse (SP1), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre / normalement fermé).

La largeur de la fenêtre peut être

réglée par la différence entre SPx et rPx. SPx = valeur supérieure, rPx = valeur inférieure.

Mode run:

(Mode de fonctionnement normal)

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute les sorties transistors selon les paramètres régés.

L'affichage digital indique la pression actuelle du circuit, les LEDs rouges indiquent l'état de commutation des sorties.

(Visualisation des paramètres et des valeurs de paramètre régées) En appuyant brièvement sur le bouton-poussoir "Mode/Enter", l'appareil passe en mode Display. En ce mode, il reste opérationnel et les valeurs du paramètre régées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
• est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

Mode de programmation:

(Réglage des valeurs de paramètre)

L'appareil passe en mode de programmation si après la sélection d'un paramètre (mode Display) le bouton-poussoir "Set" est appuyé jusqu'à ce que l'affichage de la valeur du paramètre change. En ce mode il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

3. Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

L'appareil est adaptable à différents types de raccords process. Adaptateurs séparation comme accessoires.

Une installation horizontale est recommandée en cas de haute températures du fluide.

Le boîtier (A) est orientable.

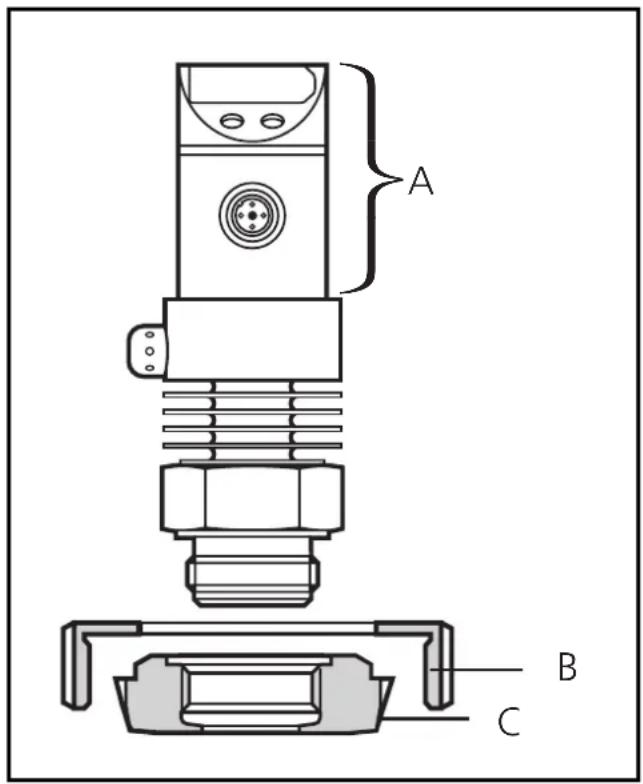

Adaptateurs process:

Monter d'abord l'adaptateur (C) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Le capteur et l'adaptateur ne doivent être montés qu'une seule fois.

Adaptateur de soudage:

Souder d'abord l'adaptateur. Monter ensuite le capteur.

Montage de l'adaptateur

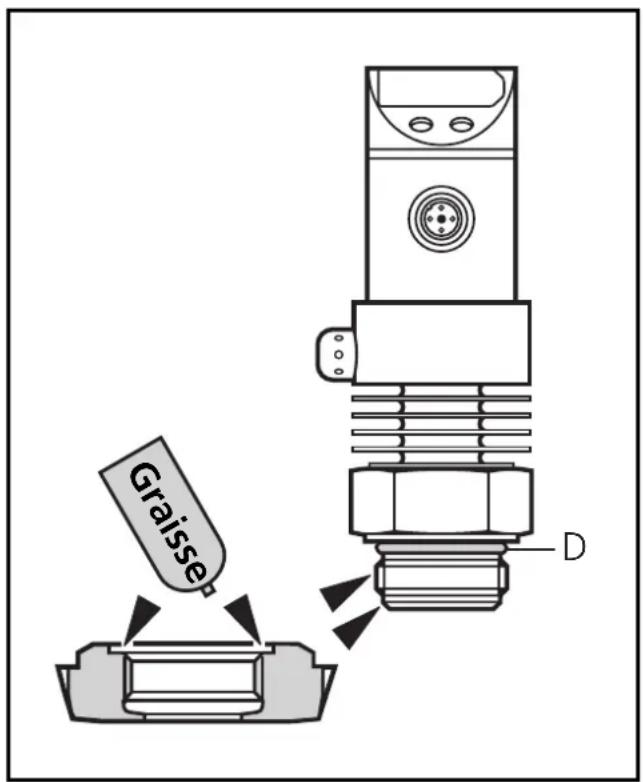

Avec la GRAISSE Jointe: Graisser les chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (D) est bien positionné.

Visser le capteur dans l'adaptateur. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

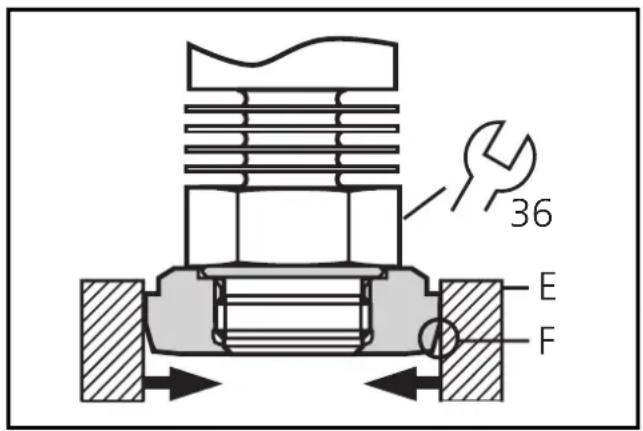

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. Serrez le capteur jusqu'à ce que vous sentiez la butée.

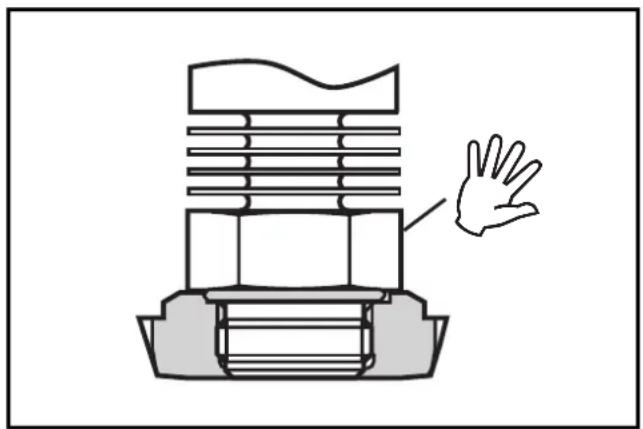

Attention: L'étanchéité peut être affectée si vous serrez trop fort.

4. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

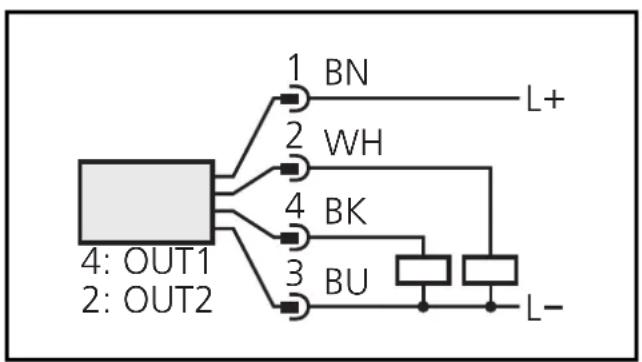

Couleurs des fils conducteurs des connecteurs fémelles ifm:

1 = BN (brun), 2 = WH (blanc),

3 = BU (bleu), 4 = BK (noir).

Programmation d'une sortie anti-valente:

5. Paramètres réglables

Menu des fonctions : voir la page avec rabat

SP1 SP2	Point de consigne haut: Seuil auquel la sortie change son état de commutation. • plage de réglage: 1 ... 100% de la valeur de l'étendue de mesure • en pas de 0,5% de la valeur de l'étendue de mesure • indiqué en bar
rP1 rP2	Point de consigne bas: Seuil auquel la sortie change son état de commutation. • plage de réglage: 0,5 ... 99,5% de la valeur de l'étendue de mesure • en pas de 0,5% de la valeur de l'étendue de mesure • indiqué en bar rPx est toujours plus bas que SPx. Seules des valeurs qui sont 0,5% plus BASSE que SPx sont acceptées. Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'écart entre SPx et rPx reste constante). Si l'écart est supérieure au nouveau point de consigne haut, il est automatiquement réduite (rPx est mis à la valeur de réglage minimum).
d51 d52 dr1 dr2	Temporisation pour la sortie de commutation dSx = temporisation à l'enclenchement; drx = temporisation au déclenchement La sortie ne change pas son état de commutation immédi- ment. La commutation se produit après l'écoulement de la temporisation. Si l'évènement de commutation n'este plus aupres l'écoulement de la temporisation, la sortie ne change pas d'état. • plage de réglage: 0 - 0,2 - 0,4 ... 9,8 - 10 - 11 - ... - 49 - 50s • en pas de 0,2 ou 1s • indiqué en secondes
OU1 OU2	Fonctions de commutation de la sortie transistor 4 réglages peuvent être sélectionnés: Hno = hystérésis / normalement ouvert Hnc = hystérésis / normalement fermé Fno = fonction fenètre / normalement ouvert Fnc = fonction fenètre / normalement fermé
dAP	Amortissement pour la sortie de commutation Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés. Valeur dAP = temps d'amortissement entre changement de la pression et changement de l'état de commutation en ms. • la valeur pour dAP définit la fréquence de commutation de la sortie (f) • les valeurs fixes suivantes peuvent être régliées:
	dAP 3 6 10 17 30 60 125 250 500 f [Hz] 170 80 50 30 16 8 4 2 1

6. Programmation

Pour effectuer la programmation, procéder comme indiqué ci-dessous:

1	Mode/Enter Set	→ SP1	Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affchéé.
2	Mode/Enter Set	→ 10	Appuyer sur le bouton Set et le maintainir appuyé. La valeur de paramètre actuelle est affchéé pendant 5s, après la valeur est incrémentée* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continulement en le maintainant appuyé).
3	Mode/Enter Set	→ SP1	Appuyer brievement sur le bouton Mode/Enter (= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre régée devient effective.
Attendre pendant 5s (l'appareil se remet au mode de fonctionnement et la valeur mesurée actuelle est indiquée de nouveau), ou recommencer avec l'étape 1 pour programmer d'autres paramètres.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Si lors du réglage, aucun bouton n'est appuyé pendant 20s, l'appareil redevient opérationnel sans aucune modification des valeurs.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer en Mode Run sur les deux boutons-poussoir pendant 10s. Dès que l'affichage s'éteint, l'appareil est bloqué ou non bloqué. Appareil livré : non bloqué.

En cas d'appareil bloqué, l'information "Loc" est indiquée brièvement lorsque vous essayez de changer des valeurs de paramètre.

7. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Signaux de début durant le fonctionnement:

DL	surpression (à partir d'env. 110% de la pression nominale maxi)
SC 1	(clignant) = court-circuit de la sortie de commutation 1 / 2;
SC 2	la sortie correspondante est coupée

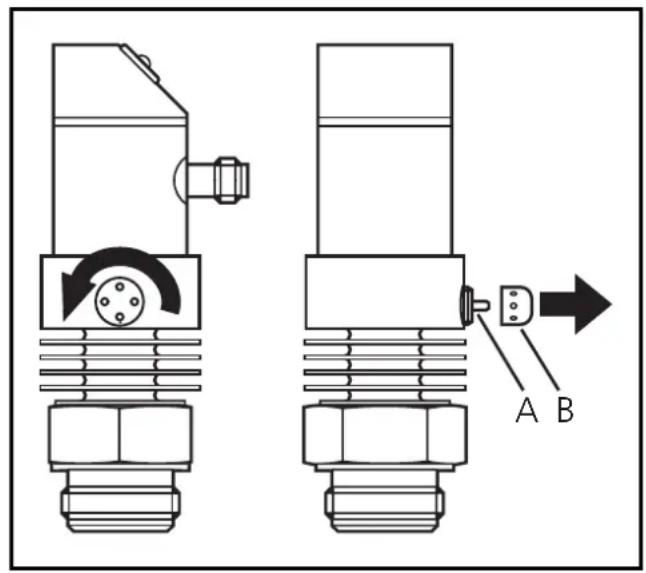

Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure faiblement), vous pouvez le nettoyer. Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique). Nettoyer le couvercle soigneusement. L'évent (A) ne devrait être nettoyé que par un personnel qualifié et avec grand soin.

Des résidus éventuels du fluide ne doivent pas être comprimés et pressés dans l’évent. Cela pourrait boucher le système de filtrage et réduire l'exactitude de mesure du capteur.

Visser le couvercle de filtrage de nouveau.

Le capteur est suffisamment protégé contre les conditions environnantes sévères (protection IP 67). La protection peut être augmentée par un accessoire spécial (n° de commande E30043).

8. Données techniques

Tension d'alimentation [V]	18 ... 30 DC
Courant de sortie [mA]	250 protection courts-circuits, protection inversion de polarité / protection surcharges, Chien de garde intégré
Chute de tension [V]	< 2
Consommation [mA]	< 60
Répétabilité [% de l'etendue de mesure]	< ± 0,25
Precision du point de commutation [% de l'etendue de mesure]	< ± 1,0
Dérive / température [% de l'etendue de mesure par 10 K]	< ± 0,3* dans la plage de température [°C]
Retard à la disponibilité [s]	-25 ... +145 0,2
Matières en contact avec le fluide	INOX 316L; céramique; FPM (Viton); PTFE
Boîtier	INOX 316L; Pocan; PC (Macrolon); PA; EPDM/X (Santoprène); FPM (Viton)
Protection	IP 67 III
Résistance d'isolation [MΩ]	> 100 (500 V DC)
Tenue aux chocs [g]	50 (DIN / CEI 68-2-27, 11ms)
Tenue aux vibrations [g]	20 (DIN / CEI 68-2-6, 10 - 2000 Hz)
Cycles de commutation	100 millions
Température ambiente [°C]	-25 ... +80
Température du fluide [°C]	-25 ... +125 (+145 max. 1h)
Température de stockage [°C]	-40 ... +100
CEM
CEI 1000/4/2 ESD (décharges electrolyte):	4 / 8 KV
CEI 1000/4/3 HF (champs electrolyte):	10 V/m
CEI 1000/4/4 Burst:	2 KV
CEI 1000/4/6 HF (perturb. conduite):	10 V

*0,4% pour PI30x8

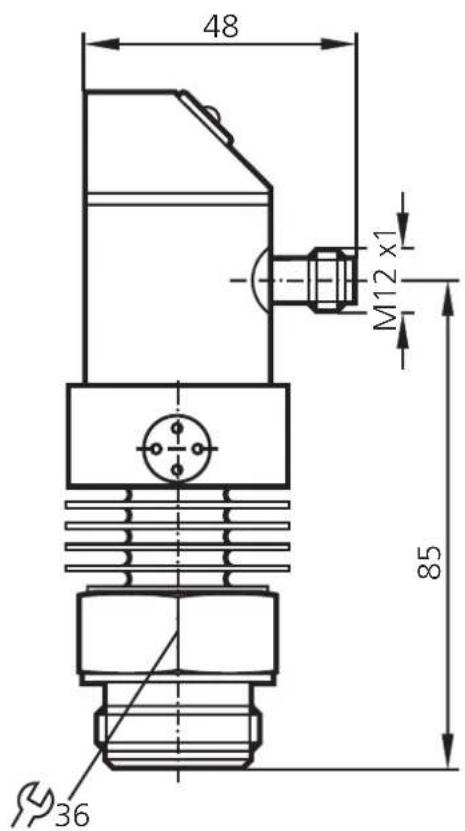

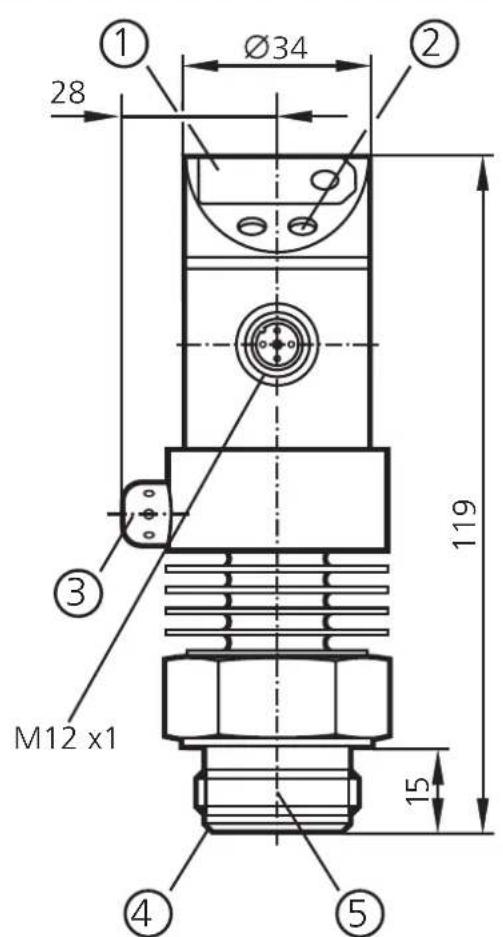

9. Dimensions

① visualisation digitale ② bouton poussoir ③ couvercle du système de filtrage

④ chanfrein pour l'étanchéité (5) raccord pour adaptateurs process ifm

	Eingestellte Parameter-Werte Set parameter values Valeurs de paramètre régliées
SP1
- P1
d51
dr1
OU1
dAP
SP2
- P2
d52
dr2
OU2
