Notice d'utilisation Contrôleur FR-2 / FR-2N 7390954 / 00 01 / 2013 FR2 Contenu 1 Remarques préliminaires 4 11 Symboles utilisés 4 12 Avertissements utilisés 4 2 Consignes de sécurité 5 21 Généralités 5 22 Cible5 23 Raccordement électrique 5 24 Manipulation 6 25 Lieu de montage 6 26 Température du boîtier 6 27 Interventions sur l'appareil 6 3 Fonctionnement et caractéristiques 6 4 Eléments de service et d'indication 8 41 Afficheur en mode stand-by 9 5 Montage 9 51 Montage de l'appareil 9 52 Montage des capteurs 10 6 Raccordement électrique 10 61 Raccordement des bornes 10 62 Alimentation en tension (power) 10 621 Alimentation AC 11 622 Alimentation DC 11 63 Entrées 11 631 Raccordement des capteurs (In1, 2) 11 632 Entrées reset (reset 1/2) 12 633 Technologie d'entrées typique F-x 12 64 Sorties13 641 Sorties de relais (Out 1/2) 13 642 Sorties transistor (Out 1/2) 13 65 Sorties supplémentaires pour appareils NAMUR (F-xN) 13 651 Sorties de défaut 133

7 Topographie navigation/paramètres 14 71 Paramètres de système 15 711 FOx 15 712 SOx 15 713 FWx 16 714 NCx 16 715 DIM 16 716 VER 17 72 Paramètres d'application 17 721 SPx 17 722 HYx 17 723 STx 17 724 DTx 18 725 FTx 18 8 Programmation 19 81 Exemple de programmation DT1 (Delay Time, sortie 1) 19 82 Remarques sur la programmation 20 821 Mode RUN 20 822 Fonction Time Out 20 823 Saisies numériques 20 824 Récupérer les réglages de base (Factory Reset) 21 825 Fonction KEY (verrouillage) 21 9 Mode de test 22 91 Activer le mode de test 22 92 Terminer le mode de test 22 93 Paramètres de test 23 10 Schéma d'encombrement 24 11 Données techniques 24 111 Aperçu 24 112 Homologations/normes 25 12 Entretien, réparation et élimination 25 Ce document est la notice originale4 1 Remarques préliminaires Ce document fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit Ce document s'adresse à des personnes compétentes Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’appréhender des risques et d'éviter les dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'appareil Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnementales, l'installation et le fonctionnement Garder ce document pendant tout le temps d'emploi de l'appareil Respecter les avertissements et consignes de sécurité

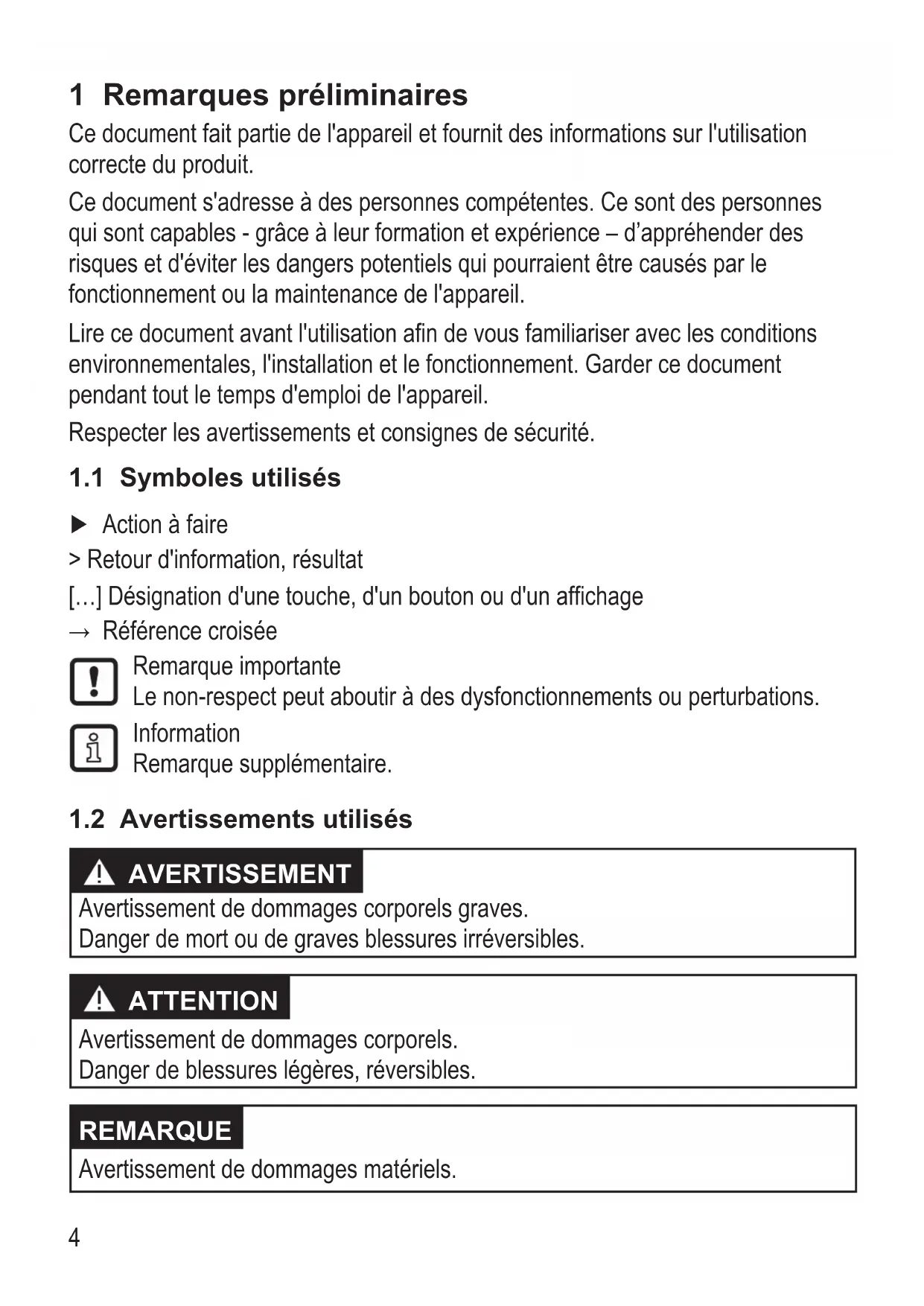

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire

1.2 Avertissements utilisés

AVERTISSEMENT Avertissement de dommages corporels graves Danger de mort ou de graves blessures irréversibles ATTENTION Avertissement de dommages corporels Danger de blessures légères, réversibles REMARQUE Avertissement de dommages matériels5

2 Consignes de sécurité

Respecter les consignes de la notice d'utilisation Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrects peuvent porter atteinte à la sécurité des personnes et des installations Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur La personne qui installe l'appareil en est responsable

L'appareil doit être monté, raccordé et mis en service par un électricien habilité

2.3 Raccordement électrique

Mettre l'appareil hors tension en externe avant toute manipulation Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément S'assurer que la tension externe doit être générée et fournie selon les critères de la très basse tension de sécurité (TBTS) parce que cette tension est disponible sans plus de mesures de protection près des éléments de service et sur les bornes pour l'alimentation des générateurs d'impulsions raccordés Le câblage de tous les signaux associés au circuit TBTS de l'appareil doit également être conforme aux critères TBTS ( très basse tension de sécurité, isolation électrique sûre des autres circuits) Si la tension TBTS fournie en externe ou générée en interne est mise à la terre en externe, ceci est fait sous la responsabilité de l'utilisateur dans le cadre des règlements nationaux en vigueur relatifs à l'installation Toutes les informations fournies dans cette notice d'utilisation sont relatives à l'appareil non mis à la terre par rapport à la tension TBTS Aucune tension externe ne doit être fournie aux bornes pour l'alimentation des générateurs d'impulsions Il n'est pas permis de raccorder un générateur d'impulsions avec une consommation qui dépasse la valeur indiquée dans les données techniques Un interrupteur principal externe doit être installé pour l'appareil, permettant la mise hors tension de l'appareil et de tous les circuits associés Cet interrupteur principal doit être affecté clairement à l'appareil6

Faire attention lors de la manipulation de l'appareil sous tension En raison de la protection IP 20 ceci n'est permis que par du personnel habilité La construction de l'appareil est conforme à la classe de protection II, sauf l’espace autour des bornes Lors de la manipulation de l'appareil, la protection contre le contact accidentel du personnel (protection contre le contact du doigt selon IP20) est assurée seulement si les bornes à vis sont complètement serrées

Pour le fonctionnement correct l'appareil doit être installé dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil (protection IP40 ou supérieure) ou dans une armoire électrique fermée L'appareil est testé pour une énergie d'impact de 1 joule selon EN 61010

2.6 Température du boîtier

L'appareil peut fonctionner dans une large plage de températures ambiantes selon la spécification technique fournie dans la notice En raison de l'échauffement interne supplémentaire, de hautes températures sensibles peuvent se produire sur les éléments de service et les parois du boîtier lors du contact en ambiance chaude

2.7 Interventions sur l'appareil

En cas de mauvais fonctionnement de l'appareil ou en cas de doute prendre contact avec le fabricant Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie 3 Fonctionnement et caractéristiques Le contrôleur FR-2/FR-2N est un système de traitement d'impulsions double Il surveille 2 mouvements rotatifs, linéaires, pendulaires ou oscillants différents indépendamment l'un de l'autre Il reçoit les impulsions de 2 générateurs externes sur 2 voies d'entrée séparées et convertit la durée des périodes des impulsions en fréquence d'entrée Ces valeurs sont comparées avec les seuils réglés ; les sorties sont commutées selon les paramètres réglés7

Exemple : Contrôle de la vitesse de rotation de 2 moteurs électriques 1: Générateur d'impulsions sur les arbres du moteur 2: Came 3: Moteurs électriques 4: Sorties de commutation 5: Signaux selon les fonctions de commutation sélectionnées AVERTISSEMENT L'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes Grâce à un raccordement électrique des sorties de deux ou plusieurs appareils pour un circuit redondant, ils peuvent être utilisés pour accomplir des tâches relatives à la sécurité Les normes techniques en vigueur sont à respecter8 4 Eléments de service et d'indication Enter In1 In2 Out1 Out2

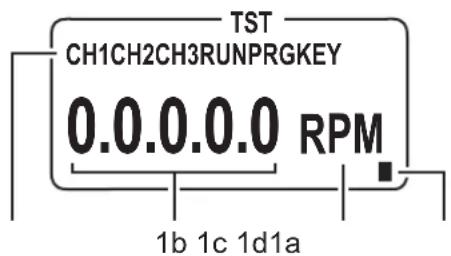

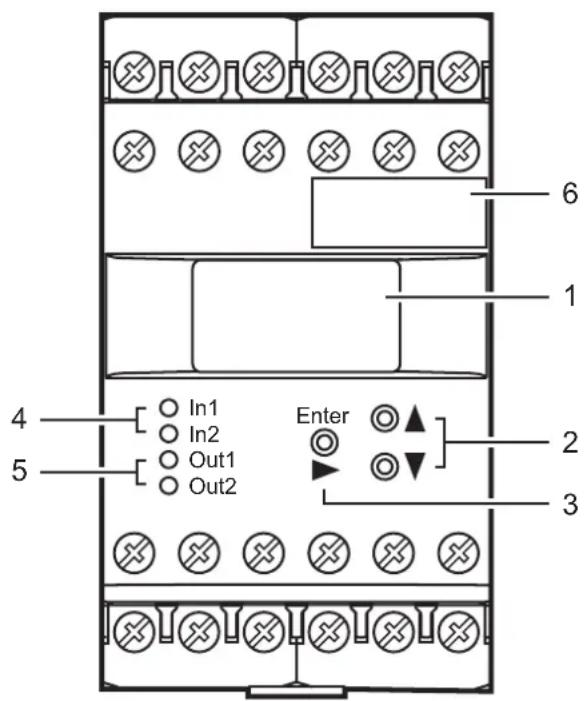

RPM TST 1b 1c 1d1a 1f1e F...-xN (NAMUR) 1 Affichage OLED 1a Indicateurs pour des voies d'entrée et modes de fonctionnement CH... Voies d'entrée RUN Mode Run (mode de fonctionnement normal) TST Mode de test (contrôle des caractéristiques de commutation sans générateur d'impulsions raccordé) PRG Mode de programmation (réglage des valeurs de paramètre) KEY Verrouillage 1b Valeurs courantes et valeurs de paramètre (5 digits, numérique) Vitesse 060000 RPM Impulsions 0,11000,0 Hz A l'extérieur des plages de valeur " ---- " est affiché 1c Paramètres abrégés et unités de mesure (3 digits, alphanumérique) 1d Afficheur en mode stand-by, aucune valeur visible (→ 4.1) 1e Afficheur en mode affichage Symbole pour rupture/court-circuit du câble du générateur d'impulsions (seulement F-xN) 1f Afficheur en mode stand-by Symbole pour rupture/court-circuit du câble du générateur d'impulsions (seulement F-xN)9

2 Boutons [▲] et [▼] Sélection de l'affichage des valeurs courantes, sélection des paramètres, réglage des valeurs de paramètre 3 Bouton [Enter/►] Sélection du mode de fonctionnement, validation de la valeur de paramètre, reset frontal 4 LED In1/2 (jaunes) Impulsions d'entrée 5 LED Out1/2 (vertes) Etat de commutation des sorties 1 et 2 Eteintes La sortie n'est pas commutée (relais déclenché, transistor bloqué) Allumées La sortie est commutée (relais enclenché, transistor à l'état passant) Clignotement rapide La sortie est mémorisée (paramètre SOx, Store Output) Clignotement lent La temporisation est effective pour la sortie La sortie est commutée lorsque la temporisation s'est écoulée et l'événement déclenchant est toujours présent (paramètre DTx, Delay Time) 6 Etiquette F-xN = appareil avec entrée NAMUR

4.1 Afficheur en mode stand-by

Si aucun bouton n'est appuyé pendant plus de 10 min, l'afficheur passe en mode stand-by Les valeurs et les unités ne sont pas visibles Le mode stand-by est indiqué par le rectangle clignotant Même si aucune valeur ni unité ne sont visibles, l'appareil exécute sa fonction de surveillance et commute les sorties de relais et transistor selon les paramètres réglés L'afficheur est réactivé en appuyant sur un bouton quelconque 5 Montage

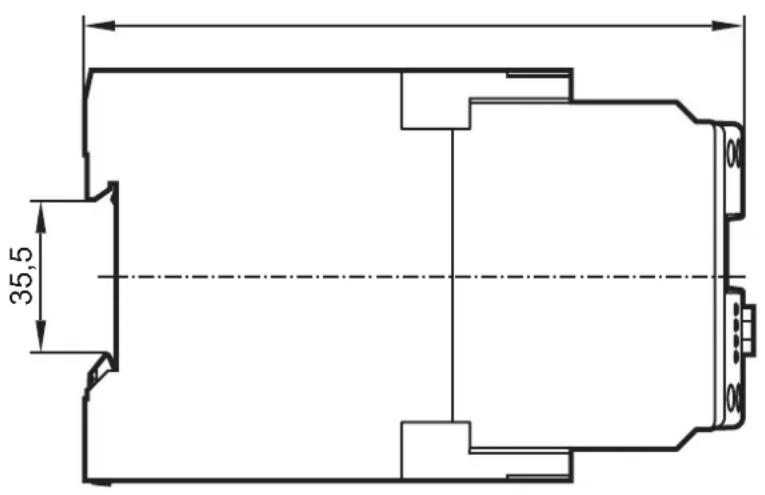

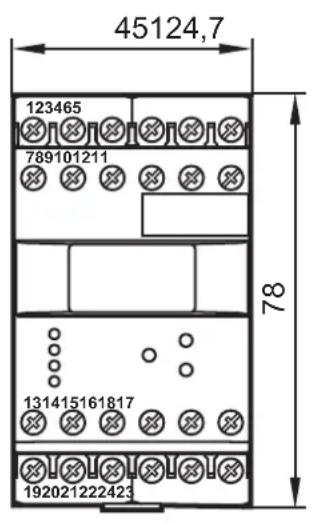

5.1 Montage de l'appareil

► Monter l'appareil sur un rail DIN 35 mm ► Laisser suffisamment d'espace en bas ou en haut de l'armoire électrique permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif10 ► Lorsque plusieurs appareils sont montés côte à côte tenir compte de l'échauffement interne de tous les appareils Les conditions environnantes de chaque appareil doivent être respectées

5.2 Montage des capteurs

► Suivre les instructions de montage du fabricant 6 Raccordement électrique

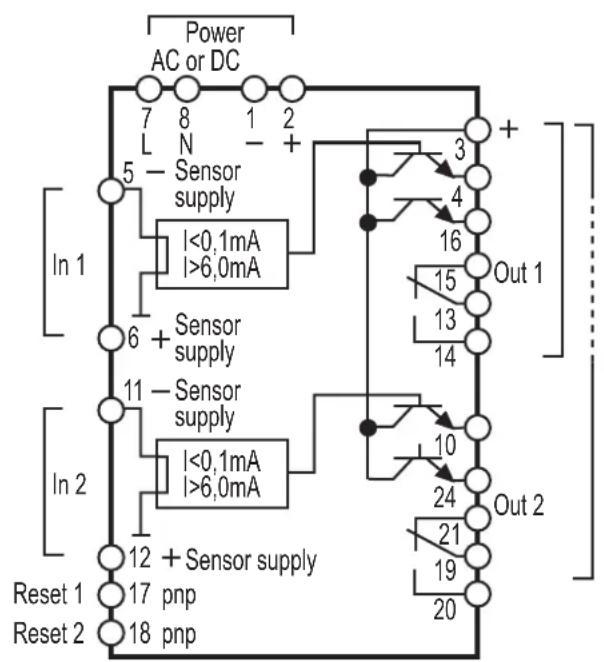

6.1 Raccordement des bornes

Contrôleur FR-2 Contrôleur FR-2N

Raccordement des bornes AVERTISSEMENT Ne pas utiliser des bornes non raccordées et non indiquées, par ex borne 9, comme bornes de dérivation

6.2 Alimentation en tension (power)

► Voir l'étiquette pour l'alimentation en tension ► Raccorder l'appareil seulement via une des bornes de tension possibles, c'est- à-dire bornes 7/8 (AC) ou bornes 1/2 (24 V DC) ► Installer le câble d'alimentation et le câble de signalisation séparément Utiliser, le cas échéant, un câble blindé en fonction des conditions d'utilisation11

► Protéger le câble d'alimentation AC selon la section utilisée avec max 16 A Si l'appareil est alimenté en AC, la basse tension fournie pour l'alimentation des capteurs satisfait aux critères TBTS selon EN 61010, catégorie de surtension II, degré de souillure 2

6.2.2 Alimentation DC

► Respecter les critères TBTS (très basse tension de sécurité) pour une alimentation DC ► Protéger le câble d'alimentation DC L+ (borne 2) en externe avec un fusible 315 mA retardé (5 x 20 mm ou similaire) Les bornes de l'alimentation DC sont directement reliées aux bornes de l'alimentation des capteurs

6.3.1 Raccordement des capteurs (In1, 2)

DC-PNP à FR-2 DC-NPN à FR-2 AC/DC à FR-2

DC quadronorm à FR-2 NAMUR jusqu'à 25 V à FR-2 NAMUR 8,2 V à FR-2N

Raccordement des capteurs Le raccordement de contacts de commutation mécaniques n'est pas recommandé car ils ont tendance à rebondir et produisent des impulsions erronées Les bornes 5 et 6 peuvent être utilisées pour l'alimentation des capteurs ou pour la commande des entrées reset (seulement F-x)12

6.3.2 Entrées reset (reset 1/2)

La temporisation de démarrage peut être déclenchée ou une erreur mémorisée peut être remise à zéro via les entrées reset (bornes 17/18) ► Pour ce faire, appliquer la tension +24 V DC interne (borne 5) ou une tension +24 V DC externe via un contact qui se ferme Reset pour la sortie 1 = borne 17 Reset pour la sortie 2 = borne 18 ► Lorsqu'une tension externe est utilisée, relier le point de référence négatif de cette tension à la borne 1 Lorsque le contact s'ouvre (tension +24 V DC coupée) la temporisation de démarrage ou la remise à zéro de la mémoire s'active Grâce à un signal +24 V DC permanent, la surveillance devient non effective, c'est-à-dire le même état que pendant la temporisation de démarrage est signalé Si la tension n'est plus appliquée et la temporisation de démarrage réglée a écoulé, la fonction de surveillance est activée Remarque sur F-xN : La tension d'alimentation +24 V DC nécessaire pour les entrées reset n'est pas disponible sur le F-xN En général, elle doit être issue d'une source de tension externe Le point de référence (GND) de l'alimentation externe doit être relié à la borne 1 du contrôleur, sinon aucune commutation n'est possible

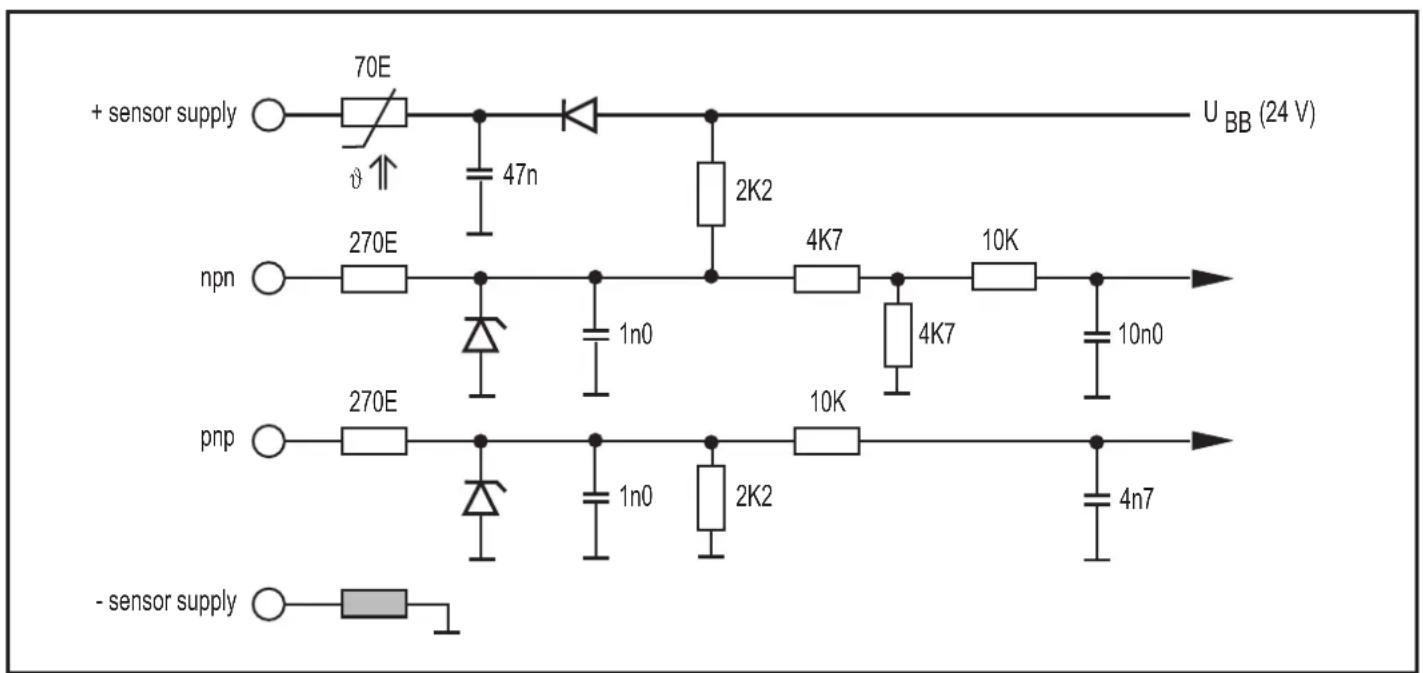

6.3.3 Technologie d'entrées typique F...-x

6.4.1 Sorties de relais (Out 1/2)

► Pour éviter une usure excessive et respecter les normes CEM, les contacts doivent être déparasités lors de la commutation des charges selfiques AVERTISSEMENT En cas d'alimentation AC de l'appareil (bornes 7/8), seul le conducteur de phase qui est utilisé pour l'alimentation en tension doit être utilisé pour commuter une tension AC via des sorties relais Si les sorties relais sont utilisées pour commuter des courants très faibles (par ex entrées API), des résistances de contact importantes peuvent se produire De ce fait, utiliser les sorties transistor

6.4.2 Sorties transistor (Out 1/2)

► Les sorties transistor nécessitent une alimentation +24 V DC externe sur la borne 3 ► Relier le point de référence (GND) de l'alimentation externe à la borne 1 du contrôleur Sinon, aucune commutation n'est possible ► Respecter les critères TBTS (très basse tension de sécurité) en cas d'alimentation DC des sorties transistor ► Protéger le câble d'alimentation DC L+ (borne 3) en externe avec un fusible 315 mA retardé (5 x 20 mm ou similaire)

6.5 Sorties supplémentaires pour appareils NAMUR (F...-xN)

6.5.1 Sorties de défaut

Les sorties de défaut (bornes 4/10) indiquent la présence d'un défaut du câble entre le contrôleur et le générateur d'impulsions correspondant (rupture du câble/ court circuit) En cas de défaut la sortie correspondante est bloquée Défaut du câble entrée 1 = borne 4 Défaut du câble entrée 2 = borne 1014 7 Topographie navigation/paramètres Les boutons [▲] / [▼] et [Enter/►] sont utilisés pour la navigation, la saisie de valeurs et la validation des paramètres indiqués sous forme de colonnes Mode RUN Plage de paramètres et mode PRG DIM FO1 SP1 FO2 SP2 SO1 FW2* SO2 FW1* VER HY1 HY2 ST1 ST2 DT1 FT1 DT2 FT2 NC1 Input 1[RPM/Hz]Input 2[RPM/Hz]

NC2 1: Afchage : valeur courante entrée 1 2: Afchage : valeur courante entrée 2 3: Retour au mode RUN A: Paramètres de système B: Paramètres d'application *) pour F-xN15

7.1 Paramètres de système

Function Output (fonction de commutation sorties 1/2) 1 Le relais est enclenché (sortie transistor à l'état passant) lorsque la vitesse de rotation est inférieure au seuil de commutation SPx (signal d'état : "vitesse de rotation minimale"/"bloqué) 2 Le relais est déclenché (sortie transistor bloquée) lorsque la vitesse de rotation est inférieure au seuil de commutation SPx (signal de défaut: "sousvitesse"/"bloqué") 3 Le relais est enclenché (sortie transistor à l'état passant) lorsque la vitesse de rotation est supérieure au seuil de commutation SPx (signal d'état : "vitesse de rotation atteinte") 4 Le relais est déclenché (sortie transistor bloquée) lorsque la vitesse de rotation est supérieure au seuil de commutation SPx (signal de défaut : "survitesse") 5 Le relais est enclenché (sortie transistor à l'état passant) dans la gamme de fréquence (gamme acceptable) 6 Le relais est déclenché (sortie transistor bloqué) dans la gamme de fréquence Grâce aux fonctions 5 et 6 en combinaison avec le paramètre HYx (hystérésis), une gamme de fréquence supérieure et inférieure au seuil de commutation SPx est définie SPx = (f max + f min ) ÷ 2 HY = ((SP - SP min ) ÷ SP) x 100 [%] Valeurs 16 Réglage par défaut FO1 = 2 FO2 = 3

Store Output (fonction de mémorisation sorties 1/2) Lorsque le paramètre est actif, la sortie correspondante ne change pas d'état automatiquement mais doit être réinitialisée Valeurs 0 = inactif 1 = reset frontal ([Enter/►] > 3 s) 2 = reset frontal et externe Réglage par défaut 0 (inactif)16

Fonction Wire Break Monitoring (surveillance du câble, seulement F-xN) Comportement du relais en cas de défaut du câble ou court-circuit, fréquence d'entrée = 0 Fréquence > SPx FWx = inactif (0) FWx = actif (1) FOx = 1 ou 4 relais s'enclenche relais se déclenche FOx = 2 ou 3 relais se déclenche relais reste déclenché Fréquence < SPx FWx = inactif (0) FWx = actif (1) FOx = 1 ou 4 relais s'enclenche relais se déclenche FOx = 2 ou 3 relais déclenché relais reste déclenché Fréquence dans la gamme FWx = inactif (0) FWx = actif (1) FOx = 5 relais se déclenche relais reste déclenché FOx = 6 relais s'enclenche relais se déclenche Valeurs 0 = inactif 1 = actif Réglage par défaut 0

Number of Cams (nombre des cames sur les entrées 1/2) Nombre de cames enregistrées par tour A partir de cette valeur le contrôleur calcule la vitesse de rotation (fréquence mesurée ÷ NCx = vitesse de rotation affichée en RPM ) En cas de mesures de fréquence NCx doit rester = 1 Valeurs 1999 Réglage par défaut 1

Dimension (format d'affichage) Affichage en Hz ou RPM (tours par minute) En cas de conversion, l'appareil convertit toutes les valeurs existantes en la nouvelle unité ! Valeurs 0 = RPM 1 = Hz Réglage par défaut 0 = RPM17

Software Version (version du logiciel) Affichage possible de la version installée du logiciel (nombre 5 digits avec l'abréviation VCO)

7.2 Paramètres d'application

Switch Point (seuil de commutation pour les sorties 1/2) Valeur à laquelle la sortie 1/2 change d'état selon la fonction de commutation FOx Valeurs 0,11000,0 Hz ou 160000 RPM (unité selon DIM) Réglage par défaut SP1 = 100 RPM, SP2 = 1000 RPM

Hysteresis (hystérésis pour les seuils de commutation SP1/SP2) La valeur d'hystérésis détermine l'écart entre le seuil de commutation bas et le seuil de commutation SPx Empêche un rebondissement éventuel de la sortie de commutation En liaison avec les fonctions de commutation 5 et 6 (FOx) une plage acceptable ou non acceptable peut être définie Valeurs 0,01000,0 % de la valeur pour SPx Réglage par défaut 5,0

Start-up Delay Time (temporisation de démarrage sorties 1/2) Permet de supprimer des signaux de défaut lors du démarrage d'une machine Après la mise sous tension de l'appareil ou absence du signal 24 V de l'entrée reset, la sortie correspondante se trouve à l'état bon pendant la temporisation réglée ici (= aucun défaut) Valeurs 0,01000,0 s Réglage par défaut 0,0 (sans temporisation de démarrage)18

Delay Time (temporisation pour les sorties 1/2) Permet une commutation temporisée des sorties 1/2 La sortie correspondante ne commute que si la valeur actuelle est supérieure ou inférieure au seuil de commuation pour une durée qui dépasse la temporisation réglée Valeurs 0,01000,0 s Réglage par défaut 0,0 (aucune temporisation)

Fleeting Time (fonction de passage pour les sorties 1/2) Lors d'un événement la sortie change d'état pendant le temps réglé afin de retourner ensuite à la position initiale Valeurs 0,01000,0 s Réglage par défaut 0,0 (temps de passage inactif)19

8 Programmation AVERTISSEMENT Si la programmation est effectuée pendant le fonctionnement, des tensions dangereuses au contact peuvent se produire S'assurer qu'un électricien habilité effectue la programmation Une modification des paramètres pendant le fonctionnement, notamment une modification de la fonction de commutation et des seuils de commutation, peut mener à un mauvais fonctionnement de l'installation De ce fait, la mettre hors service pendant l'opération de modification et vérifier ensuite le fonctionnement Une programmation comporte 6 étapes : 1 Passage du mode RUN vers la plage de paramètres 1, 2 ou 3 [Enter/►] 2 Sélection du paramètre souhaité (FOx, SOx, NCx, etc) [▲] / [▼] 3 Passage en mode PRG [Enter/►] 4 Réglage ou modification de la valeur de paramètre [▲] / [▼] 5 Validation de la valeur de paramètre réglée [Enter/►] > 3 s 6 Retour au mode RUN [Enter/►] > 3 s

8.1 Exemple de programmation DT1 (Delay Time, sortie 1)

Opération Affichage Passage du mode RUN vers la plage de paramètres (ici 1) ► Appuyer brièvement sur [Enter/►] une fois. > L'afficheur indique la première plage de paramètres CH1 RUN

DT1 Sélection du paramètre souhaité (ici DT1) ► Appuyer sur le bouton [▼] jusqu'à ce que le paramètre DT1 soit affiché avec la valeur actuellement réglée (ici valeur par défaut 00) CH1 RUN

DT1 Passage en mode PRG ► Appuyer brièvement sur [Enter/►] une fois. > L'appareil est en mode de programmation > Indicateur PRG visible, paramètre abrégé clignote CH1 RUN

DT120 Réglage ou modification de la valeur de paramètre ► Appuyer sur les boutons [▲] / [▼] jusqu'à ce que la valeur de paramètre souhaitée soit affichée (→ 8.2.3 Saisies numériques) CH1 RUN

DT1 Validation de la valeur de paramètre réglée ► Appuyer sur [Enter/►] jusqu'à ce que le paramètre abrégé ne clignote plus et l'indicateur PRG ait disparu > La nouvelle valeur de paramètre est indiquée et est effective CH1 RUN

DT1 Retour au mode RUN ► Appuyer sur [Enter/►] pendant env. 3 s ou attendre la fonction Time-Out (env 15 s) > L'appareil est de nouveau en mode RUN, la valeur actuelle est indiquée CH1 RUN

8.2 Remarques sur la programmation

Pendant la programmation l'appareil reste en mode RUN à l'interne (indiqué par l'indicateur RUN) Jusqu'à la validation d'une nouvelle valeur par [Enter/►] l'appareil exécute sa fonction de surveillance et commute les sorties de relais et transistor à la base des paramètres réglés En appuyant en permanence sur [Enter/►] en mode RUN, la fonction de surveillance du contrôleur est désactivée La désactivation est effective pendant l'appui sur le bouton

8.2.2 Fonction Time Out

Si pendant la programmation aucun bouton n'est appuyé pendant env 15 s, ceci est considéré comme un abandon Les modifications de paramètres non validées en appuyant sur [Enter/►] sont rejetées La valeur de paramètre réglée auparavant est récupérée et reste effective pour les fonctions de surveillance

8.2.3 Saisies numériques

► Appuyer sur le bouton [▲] ou [▼] et le maintenir appuyé. La décade inférieure devient active et est comptée ou décomptée en fonction de la sélection du bouton (par ex 1, 2, 3, 0) Ensuite vient la prochaine décade, etc21

Dès que le bouton est relâché, la décade active clignote Elle est réglée en appuyant sur le bouton [▲] ou [▼] plusieurs fois. Ensuite la décade précédente clignote et peut être réglée

8.2.4 Récupérer les réglages de base (Factory Reset)

Les valeurs réglées à l'usine peuvent être récupérées en appuyant simultanément sur [▲] et [▼] pendant la mise sous tension. Toutes les valeurs de paramètre saisies sont perdues

8.2.5 Fonction KEY (verrouillage)

L'appareil peut être verrouillé afin d'éviter une fausse programmation Après le verrouillage seulement l'affichage des valeurs courantes peut être sélectionné par les boutons [▲] et [▼]. La plage de paramètres et le mode PRG ne peuvent plus être sélectionnés Verrouiller Déverrouiller ► Appuyer simultanément sur les boutons [▲] et [▼] et les maintenir appuyés > L'indicateur KEY clignote ► Relâcher les boutons lorsque l'indicateur KEY est visible en permanence ► Appuyer simultanément sur les boutons [▲] et [▼] et les maintenir appuyés > L'indicateur KEY clignote ► Relâcher les boutons lorsque l'indicateur KEY n'est plus visible22 9 Mode de test En mode de test le comportement de commutation du contrôleur peut être vérifié, réglé et mémorisé sans générateur d'impulsions raccordé Le contrôleur passe par une gamme de fréquence à définir au libre choix et commute les sorties selon la fonction de commutation sélectionnée et les seuils de commutation

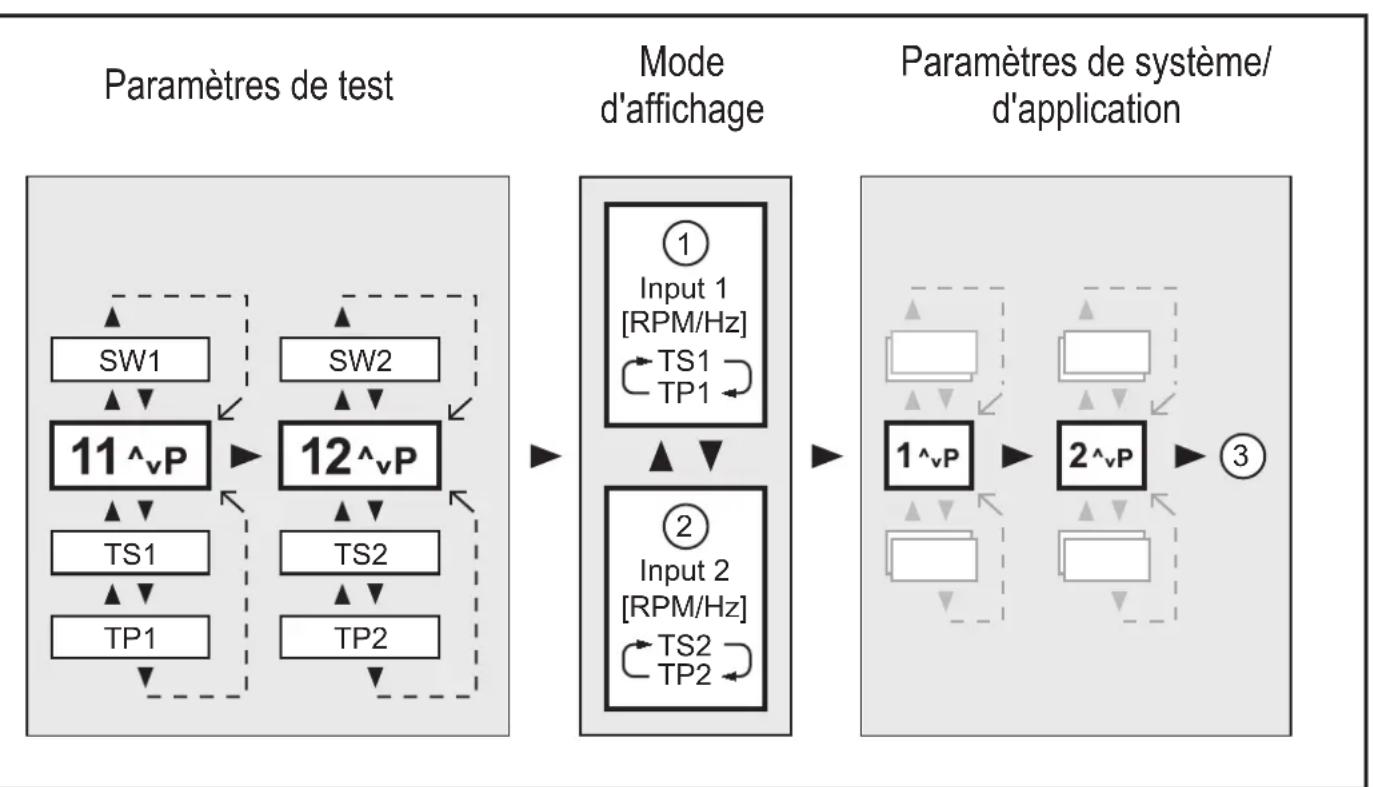

9.1 Activer le mode de test

► Mettre sous tension et appuyer en même temps sur [Enter/►]. > L'afficheur indique la plage de paramètres 11 et l'indicateur "TST" > En plus des paramètres de système et d'application, des paramètres pour les gammes de fréquence de test sont disponibles Paramètres de test Mode d'affichage Paramètres de système/ d'application SW1 TS1 TP1 TS1 TP1 Input 1 [RPM/Hz]

1: Fréquence de test entrée 1 2: Fréquence de test entrée 2 3: Retour aux paramètres de test

9.2 Terminer le mode de test

► Mettre l'appareil hors tension23

9.3 Paramètres de test

SWx Sweep on input 1/2 Vitesse de changement de la fréquence de test Valeurs 15 (1 = rapide, 5 = lent) Réglage par défaut 1 TSx Test Start on input 1/2 Valeur initiale de la fréquence de test Valeurs 160000 RPM ou 0,11000,0 Hz Réglage par défaut 50 RPM TPx Test Stop on input 1/2 Valeur finale de la fréquence de test Valeurs 160000 RPM bzw 0,11000,0 Hz Réglage par défaut 1500 RPM24 10 Schéma d'encombrement 45 124,7

11 Données techniques

N° de commande DD2505 DD2605 Type de contrôleur FR-2 FR-2N Tension d'alimentation Gamme de fréquence Puissance absorbée Voir l'étiquette Types de capteurs PNP/NPN ; NAMUR NAMUR (selon EN 50227) Alimentation capteurs 24 V DC 8,2 V DC Fréquence d’entrée ≤ 5 kHz ≤ 5 kHz Sorties relais 2 inverseurs ; libres de potentiel Courant de commutation ≤ 6 A ≤ 6 A Tension de commutation ≤ 250 V AC; B300, R300 Sorties transistor commutation PNP ; alimentées en externe Courant de commutation ≤ 15 mA ; protection courts-circuits Tension de commutation 24 V DC (± 20 %) Protection boîtier/bornes IP 50 / IP 20 Température ambiante -4060 °C -4060 °C Température de stockage -4085 °C -4085 °C25

N° de commande DD2505 DD2605 Humidité relative maximale dans l'air 80 % (31 °C) diminuant de façon linéaire jusqu'à 50 % (40 °C) Altitude de fonctionnement maximale 2000 m au-dessus du niveau de la mer Raccordement 21 bornes à chambres jumelées ; 2 x 2,5 mm² (AWG 14) Conditions d'essai cULus dimensions du boîtier pour l'essai d'échauffement : 200 x 200 x 150 mm Des fiches techniques sont disponibles sur : www.ifm.com → Recherche d'une fiche technique → N° de commande

11.2 Homologations/normes

Les déclarations de conformité CE, homologations, etc sont disponibles sur : www.ifm.com → Recherche d'une fiche technique → N° de commande → Plus de détails 12 Entretien, réparation et élimination L'appareil est sans maintenance ► Ne pas ouvrir l'appareil car il ne contient pas de composants à maintenir par l'utilisateur L'appareil ne doit être réparé que par le fabricant ► S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur
