MODE D'EMPLOI RO6361 IFM
Montageanleitung Installation Instructions Notice de Montage
Inkrementaler
Drehgeber RO
Incremental
encoder RO
Codeur
incrémental RO

Fonctionnement et caractéristiques
Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.
- Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
- Fréquence d'impulsions 300kHz
• Vitesse de rotation maxi mécanique: 12.000tr/mn - Vitesse de rotation maxi électrique (en tr/mn): (f_ * 60) / Z (f max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
- Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn
Raccordement électrique / Montage
Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!
Raccorder l'appareil selon le branchement indiqué sur le boîtier.
Signaux de sortie:


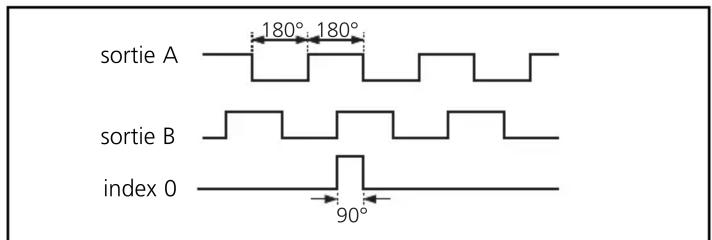

sortie A 180° 180° sortie B index 0 90°Version 5V: sortie TTL, 20mA
Version 10-30V: sortie HTL, 20mA, protégée contre les courts-circuits
Extension par câble blindé; longueur maximale 100m (version 5V), 300m (version 10-30V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
écrou de serrage

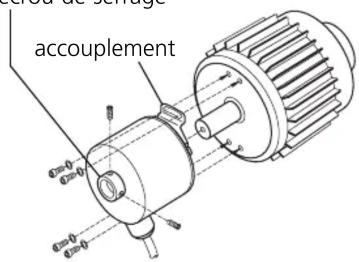

- Mettre l'écrou de serrage sur le codeur.

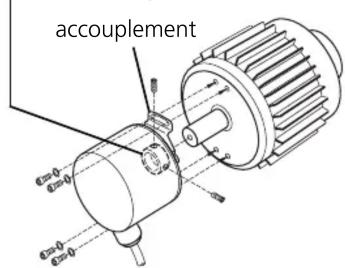

- Introduire le codeur dans l'arbre (10mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
- Visser l'écrou de serrage.
écrou de serrage


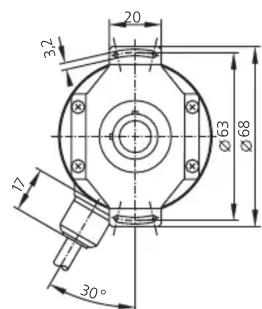

20 3,2 Ø63 Ø68 17 30°- Mettre les écrous de serrage sur le codeur.
- Introduire l'arbre dans le codeur (10mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
- Visser les écrous de serrage.
