AC1317 - Contrôleur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur
Alimentation	24 V DC
Plage de température de fonctionnement	-25 à +70 °C
Dimensions	100 x 50 x 30 mm
Poids	250 g
Entrées	2 entrées analogiques
Sorties	2 sorties relais
Utilisation	Contrôle de processus industriels
Maintenance	Vérification régulière des connexions et de l'alimentation
Sécurité	Conforme aux normes CE
Garantie	2 ans

FOIRE AUX QUESTIONS - AC1317 IFM

Comment réinitialiser le contrôleur IFM AC1317 ?

Pour réinitialiser le contrôleur IFM AC1317, éteignez l'appareil, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes tout en le rallumant.

Que faire si le contrôleur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement connectée. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le support technique.

Comment configurer les paramètres de sortie ?

Pour configurer les paramètres de sortie, accédez au menu de configuration en maintenant enfoncé le bouton de configuration pendant 5 secondes. Suivez les instructions à l'écran pour ajuster les valeurs selon vos besoins.

Le contrôleur affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. En général, vous pouvez résoudre la plupart des erreurs en vérifiant les connexions et en redémarrant l'appareil.

Comment mettre à jour le firmware du contrôleur ?

Téléchargez la dernière version du firmware depuis le site officiel d'IFM. Connectez le contrôleur à votre ordinateur via USB et suivez les instructions de mise à jour fournies dans le manuel.

MODE D'EMPLOI AC1317 IFM

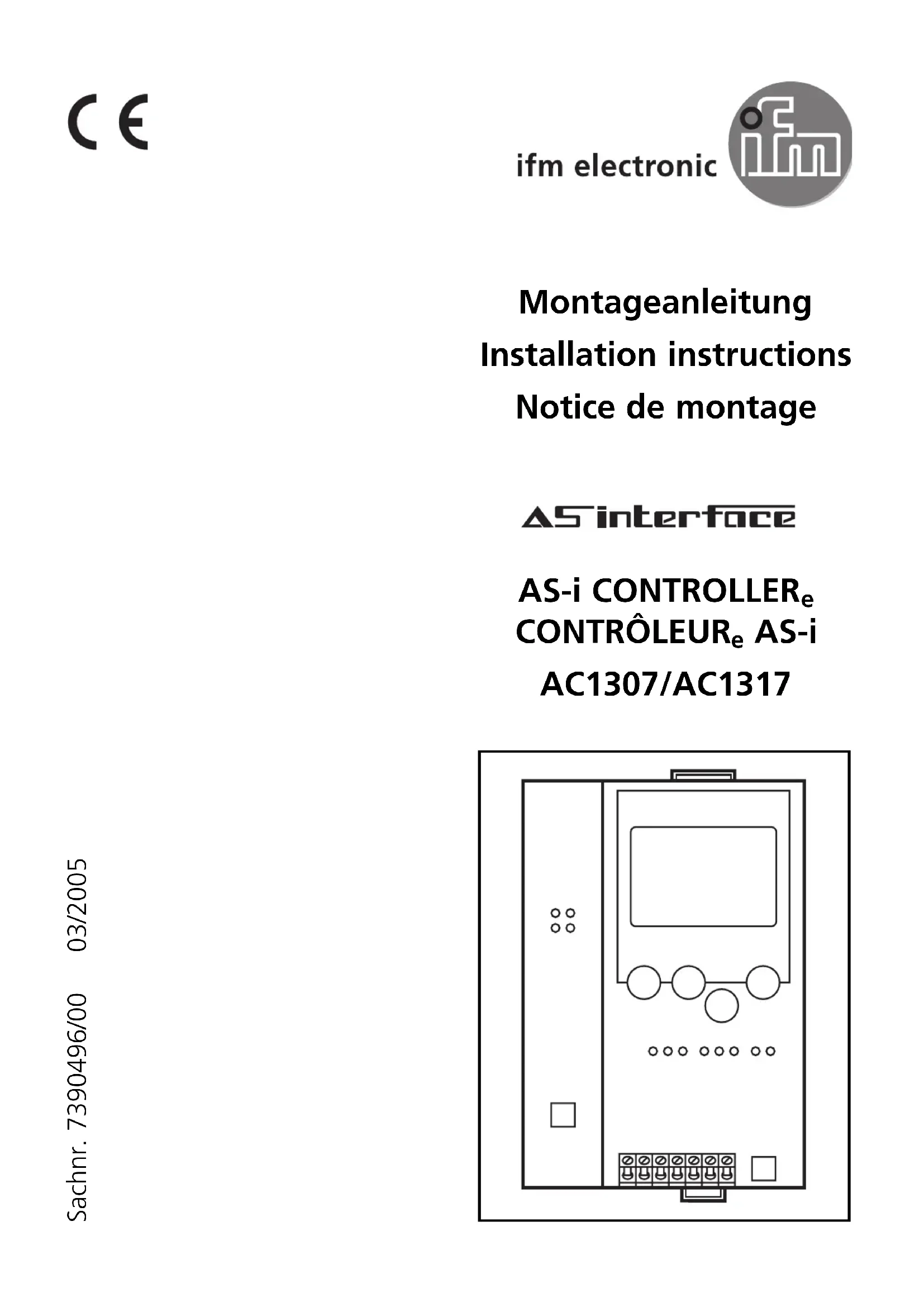

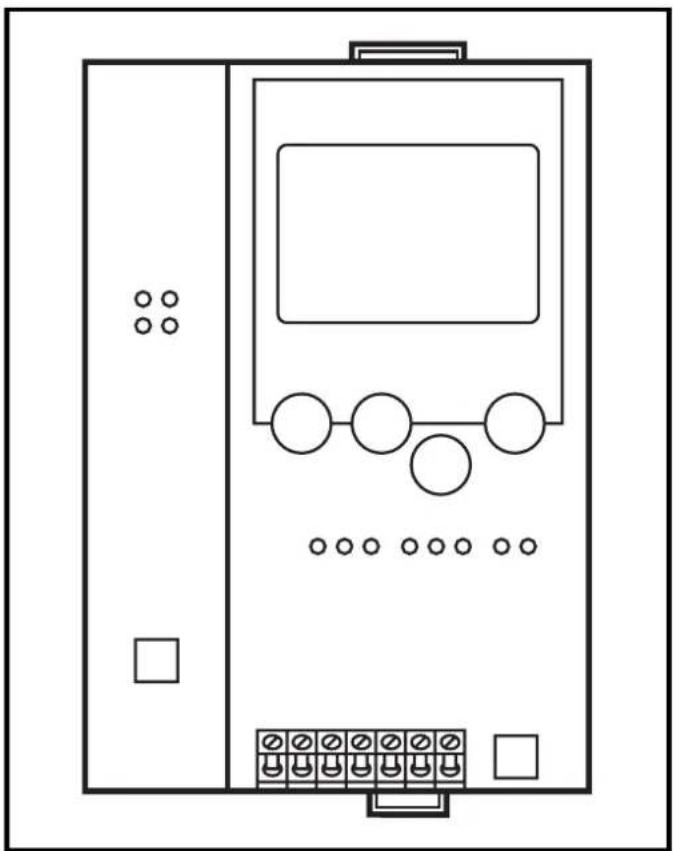

Montageanleitung installation instructions notice de montage

ASinterface

AS-i CONTROLLER _e

CONTRÔLEUR _e AS-i

AC1307/AC1317

Fonctionnement et caractéristiques

• Le contrôleur _e intègre un ou deux maîtres AS-i (AC1307/AC1317, les deux selon la version AS-i 2.1), une unité de prétraitement et une interface Ethernet.
• Il contrôle l'échange de données avec le niveau capteurs/ action-neurs,
• traite les données périphériques dans le processeur intégré (prétraitement des signaux),
• travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),
• peut communiquer avec le niveau système de commande supérieur (Ethernet / IP, Modbus /TCP)

Interface de programmation RS232C

• Débit de transmission 4800 à 115.200 baud - Distance maximum entre le contrôleur e et l'hôte: 20m - Séparation galvanique avec l'alimentation du contrôleur e - Câble de programmation E70320 nécessaire pour raccorder l'hôte

Interface ethernet

• Ethernet / IP • 10Mbps et 100Mbps
• TCP/ IP - Transport Control Protocol/ Internet Protocol • UDP - User Datagram Protocol
• fonctionnalité IT: file system, FTP server, Telnet server, HTTP server, E-mail client
• RJ45, Twisted-Pair

Montage

Fixer le contrôler _e sur un rail profilé 35mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre le contrôleur _e AS-i (borne FE) et la terre de l'appareil.

Alimenter le contrôleur _e en 24V DC (20... 30V TBTP), par ex. via l'alimentation 24V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24V et 0V.

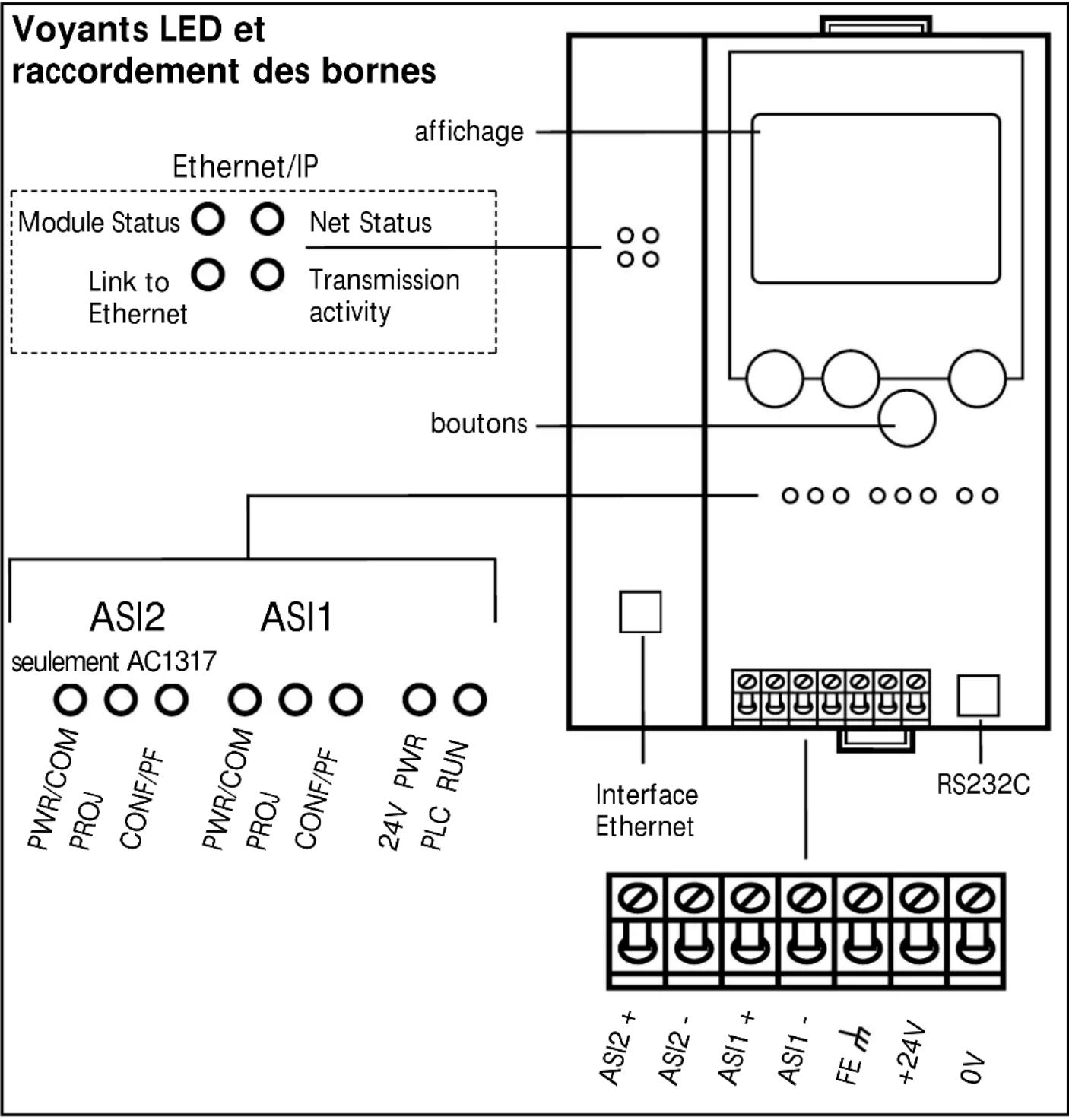

Eléments de service et d'indication

L'état du maître (AC1307) / des maîtres (AC1317) et du système rac-cordé est indiqué par trois LED de diagnostic sur le contrôleur _e.

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée: Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques • LED CONF/PF clignote: Défaut périphérie sur au moins un esclave raccordé

LED d'état Ethernet

- LED Module Status:

verte clignote 1Hz: L'adresse IP peut être sélectionnée librement

rouge clignote 1Hz: MAC ID non valable (défaut interne interface Ethernet)

rouge clignote 2Hz: Aucune configuration Ethernet valable chargée

rouge clignote 4Hz: défaut interne interface Ethernet rouge allumée: adresse IP double reconnue

• LED d'état NET:

éteinte: Aucune tension ou aucune adresse IP verte allumée : Raccordé à l'Ethernet / IP verte clignote : Aucun raccordement à l'Ethernet / IP réalisé rouge clignote : Timeout raccordement rouge allumée: Adresse IP double rouge / verte allumées: Auto-test

verte allumée : Controller e est raccordé à un système Ethernet éteinte: Aucun raccordement au système Ethernet

• LED Transmission activity: Clignote en vert pour chaque paquet de données transmis

Réglage du contraste

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

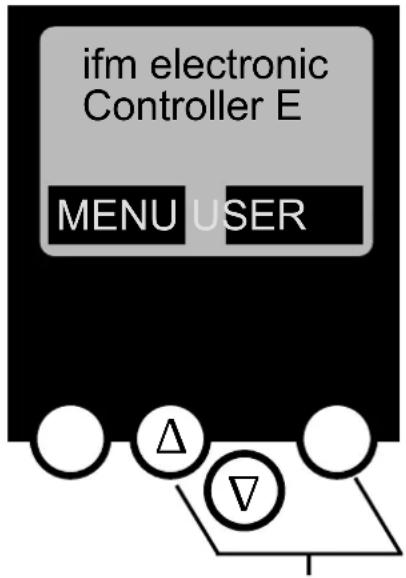

ifm electronic Controller E MENU USER

augmenter le contraste

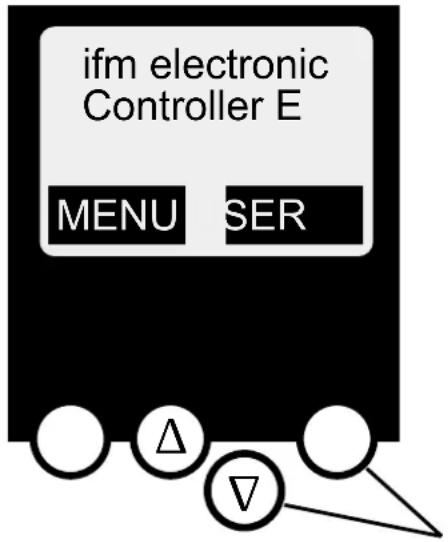

ifm electronic Controller E MENU SER

réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage des données par rapport au régulateur de tension de l'alimentation. Des alimentations à découpage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder le contrôleur _e.

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation. S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

Aperçu du menu

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

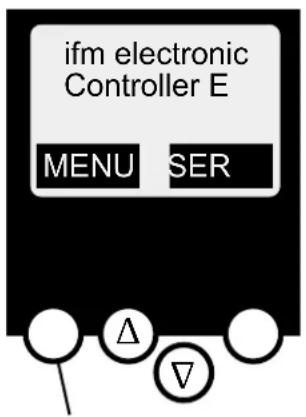

ifm electronic Controller E MENU SER

bouton MENU

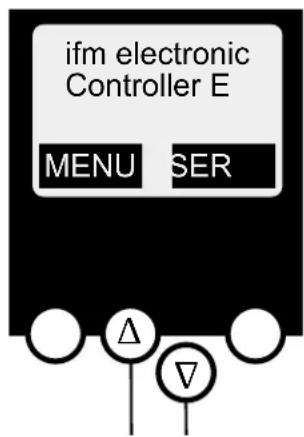

ifm electronic Controller E MENU SER

boutons de navigation

Navigation menu

(Vérification des adresses des esclaves AS-i raccordés)

∇ Liste des esclaves AS-i détectés (LDS) ∇ Liste des esclaves AS-i présélectionnés (LPS) ∇ Liste des esclaves AS-i activés (LAS) ∇ Liste des esclaves AS-i avec défaut périphérie (LPF)

(Programmation des adresses correctes dans les esclaves AS-i raccordés)

∇ Ré-adressage d'un esclave AS-i raccordé au contrôleur _e ∇ Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

(Sommaire des points de menu nécessaires pour une configuration de base)

∇ Lecture de la configuration AS-i actuelle (config all) ∇ Réglage de la connexion bus de terrain (option)

∇ Débit de transmission de l'interface de programmation série ∇ Adresse IP de l'interface de programmation Ethernet (option) ∇ Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware du contrôleur _e (logiciel de programmation spécifique nécessaire)

∇ Numéros de version hard et firmware de ce contrôleur e ∇ Numéro série de ce contrôleur e ∇ Temps de cycle API actuel /maximal

O PLC Setup

∇ Démarrage ou arrêt de l'API dans le contrôleur _e

O PLC Info (Affichage nom du programme d'application, auteur, date)

∇ Lecture de la configuration AS-i actuelle (config all) ∇ Passage dans le mode projet: configuration du système AS-i ∇ Passage dans le mode protégé: fonctionnement normal (le maître surveille la configuration) ∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé ∇ Désactivation du reset AS-i lorsque le mode pro jet est quitté ∇ Affichage du compteur config-error du système AS-i raccordé ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé

(Informations détaillées sur les esclaves AS-i raccordés)

∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés ∇ Défauts message dans la communication avec les esclaves AS-i raccordés

O Fieldbus Setup(Les différentes interfaces bus de terrain sont optionnelles)

∇ Saisie de l'adresse IP du contrôleur e dans le système supérieur ∇ Saisie du Subnet Mask ∇ Lire le MAC-ID ∇ Saisie des longueurs des modules

Modul 1 = Entrées TOR Maître 1A

Modul 2 =Sorties TOR Maître1A

Modul 3 = Entrées TOR Maître2A

Modul 4 =Sorties TOR Maître 2A

Modul 5 = Entrées TOR Maître1B

Modul 6 =Sorties TOR Maître 1B

Modul 7 = Entrées TOR Maître2B

Modul 8 =Sorties TOR Maître 2B

Modul 9 =Entrées Analog. Multiplexées

Modul 10 = Sorties Analog. Multiplexées

Modul 11 = Canal de Commande

Modul 12 = Entrées API

Modul 13 = Sorties API

Modul 14 = Entrées Analog. Maître 1

Modul 15 = Sorties Analog. Maître 1

Modul 16 = Entrées Analog. Maître 2

Modul 17 = Sorties Analog. Maître 2

∇ Affichage des données transmises cycliquement par le bus de terrain
