Type de produit	Contrôleur AS-i avec maître(s) intégré(s)
Marque	IFM
Modèle	AC1312
Dimensions (approx.)	124 x 86 x 62 mm (H x L x P)
Poids (approx.)	300 g
Alimentation	24 V DC (20…30 V DC)
Interfaces	2 x AS-i (maître 2.1), 1 x CANopen, 1 x RS232C
Fonctions principales	Contrôle d'échange de données AS-i, prétraitement des signaux, fonctionnement autonome ou passerelle, communication CANopen
Indicateurs LED	PWR/COM, PROJ, CONF/PF, CANopen état module/réseau, alimentation CANopen
Montage	Sur rail profilé 35 mm, IP20, dans armoire électrique protégée
Raccordement électrique	Bornes +24V, 0V, FE, AS-i+, AS-i-, CANopen (Broches 1-5)
Protection	IP20
Environnement d'utilisation	Sans condensation, éviter poussières, vibrations, chocs ; ne pas monter près de variateurs
Logiciel de programmation	Câble E70320 pour interface RS232C, mise à jour firmware via logiciel spécifique
Langues de la notice	Français, Allemand, Anglais (traductions possibles sur demande)

FOIRE AUX QUESTIONS - AC1312 IFM

Quel est le rôle du contrôleur AC1312 ?

Le AC1312 est un contrôleur AS-i intégrant deux maîtres AS-i 2.1, une unité de prétraitement et une interface CANopen. Il gère l'échange de données avec les capteurs/actionneurs, traite les signaux localement et peut fonctionner comme contrôleur autonome ou passerelle.

Comment raccorder l'alimentation électrique ?

Mettez l'installation hors tension. Raccordez les bornes +24V et 0V à une alimentation 24 V DC (20…30 V). Assurez-vous d'une connexion sûre entre la borne FE et la terre. Ne jamais connecter les potentiels négatifs entre eux ou à la FE.

Que signifient les LED de diagnostic AS-i ?

La LED PWR/COM allumée indique une alimentation AS-i présente avec au moins un esclave détecté ; clignotante : alimentation présente mais aucun esclave. PROJ allumée : mode projet actif ; clignotante : mode projet avec esclave adresse 0. CONF/PF allumée : configuration non identique ; clignotante : défaut périphérie.

Comment régler le contraste de l'écran ?

Appuyez simultanément sur le bouton droit et le bouton ▲ pour augmenter le contraste, ou sur le bouton droit et le bouton ▼ pour le réduire.

Quels sont les débits de transmission CANopen supportés ?

Les débits supportés sont : 10k, 20k, 50k, 125k, 250k, 500k, 800k et 1 Mbit/s. La distance maximale dépend du débit.

Comment adresser un esclave AS-i ?

Utilisez le menu Address Slave pour ré-adresser un esclave connecté ou pour activer l'adressage automatique (easy startup) qui attribue la prochaine adresse libre.

Quelle est la différence entre AC1311 et AC1312 ?

L'AC1311 possède un seul maître AS-i, tandis que l'AC1312 en intègre deux, permettant de gérer deux réseaux AS-i indépendants.

Comment mettre à jour le firmware ?

La mise à jour nécessite un logiciel de programmation spécifique et se fait via le menu System Setup > Mise à jour firmware. Utilisez l'interface RS232C avec le câble E70320.

Quel est le nombre maximal d'esclaves par maître ?

Chaque maître AS-i peut gérer jusqu'à 62 esclaves (adresses 1 à 31 pour chaque ligne A et B en version 2.1).

Comment naviguer dans le menu ?

Appuyez sur le bouton MENU (gauche) pour ouvrir le menu principal. Utilisez les boutons ▲ et ▼ pour naviguer. Appuyez simultanément sur les deux boutons pour basculer entre le menu allemand et anglais.

MODE D'EMPLOI AC1312 IFM

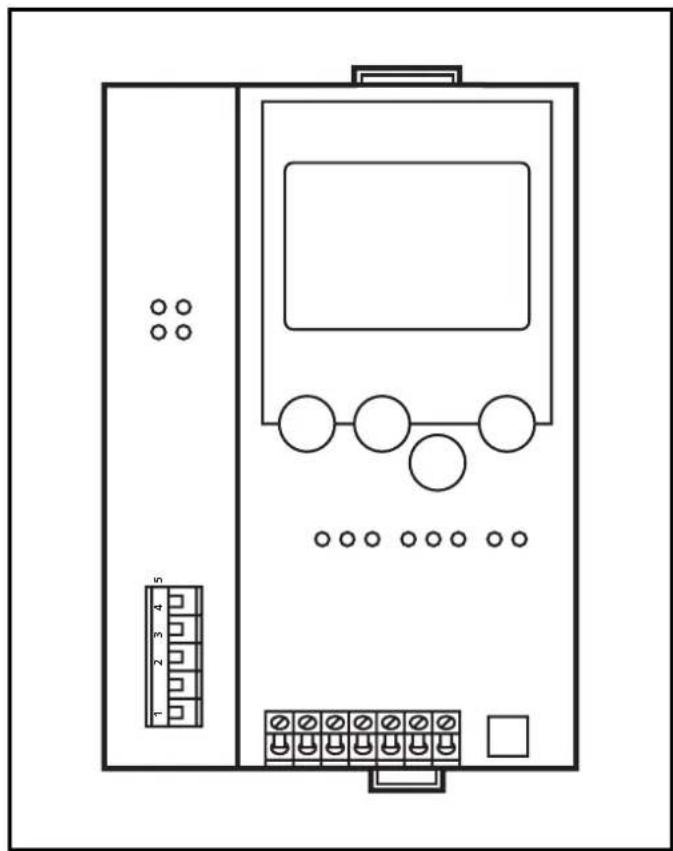

Montageanleitung Installation instructions Notice de montage

Δ5interface

AS-i CONTROLLER _e

CONTRÔLEUR _e AS-i

AC1311/AC1312

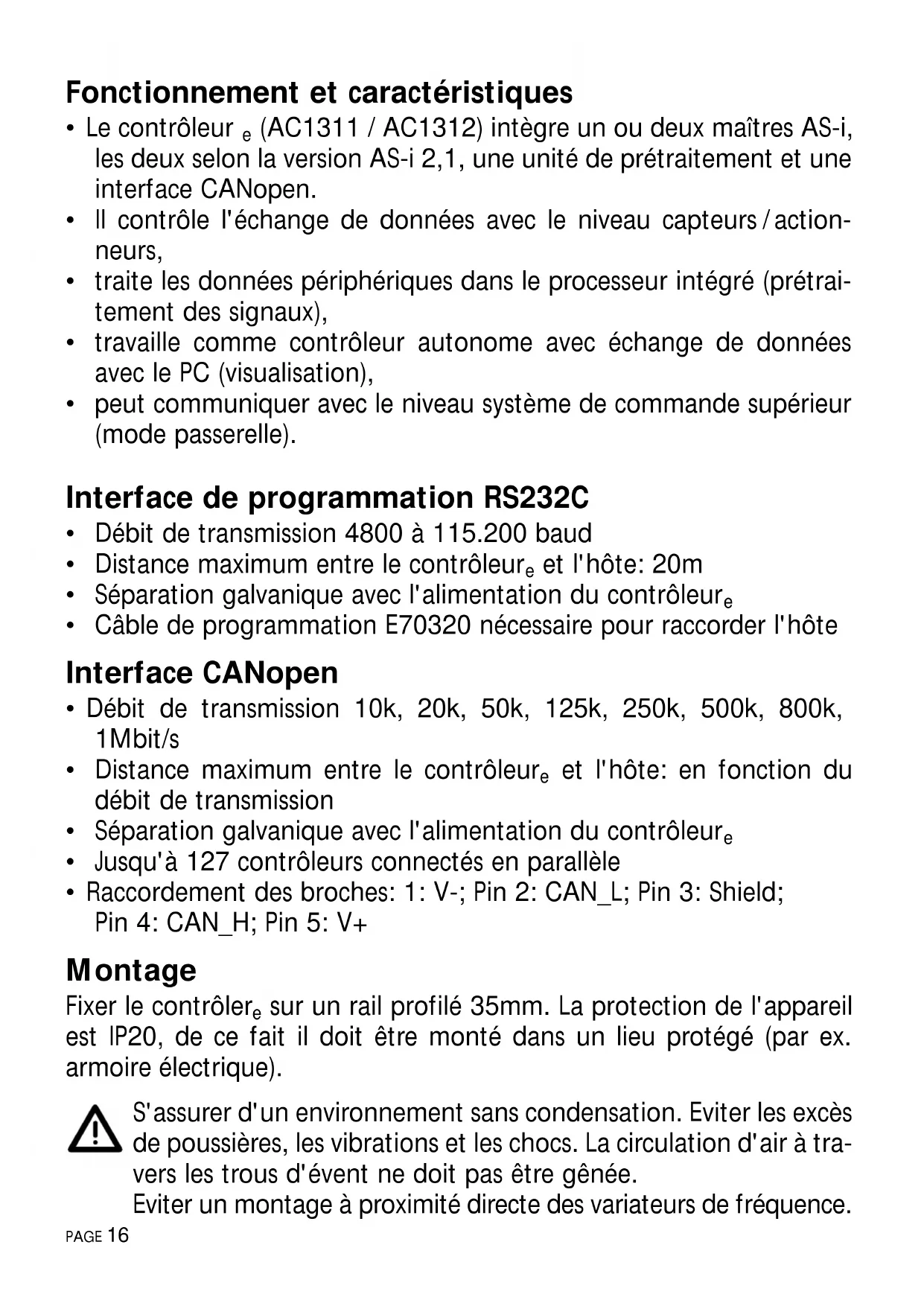

Fonctionnement et caractéristiques

• Le contrôleur _e (AC1311 / AC1312) intègre un ou deux maîtres AS-i, les deux selon la version AS-i 2,1, une unité de prétraitement et une interface CANopen.
• Il contrôle l'échange de données avec le niveau capteurs / action-neurs,
• traite les données périphériques dans le processeur intégré (prétraitement des signaux),
• travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),
• peut communiquer avec le niveau système de commande supérieur (mode passerelle).

Interface de programmation RS232C

• Débit de transmission 4800 à 115.200 baud
- Distance maximum entre le contrôleur e et l'hôte: 20m
- Séparation galvanique avec l'alimentation du contrôleur e
- Câble de programmation E70320 nécessaire pour raccorder l'hôte

Interface CANopen

• Débit de transmission 10k, 20k, 50k, 125k, 250k, 500k, 800k, 1Mbit/s
• Distance maximum entre le contrôleur _e et l'hôte: en fonction du débit de transmission
• Séparation galvanique avec l'alimentation du contrôleur _e
• Jusqu'à 127 contrôleurs connectés en parallèle
• Raccordement des broches: 1: V-; Pin 2: CAN_L; Pin 3: Shield; Pin 4: CAN_H; Pin 5: V+

Montage

Fixer le contrôler _e sur un rail profilé 35mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre le contrôleur _e AS-i (borne FE) et la terre de l'appareil.

Alimenter le contrôleur _e CANopen en 24V DC (20...30V DC). Le raccordement se fait aux bornes +24V et 0V.

Eléments de service et d'indication

L'état du maître (AC1311)/des maîtres (AC1312) et du système rac-cordé est indiqué par trois LED de diagnostic sur le contrôleur _e .

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée: Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote: Défaut périphérie sur au moins un esclave raccordé

CANopen LED d'état (état du module)

• LED verte clignote 1Hz: Etat pré-opérationnel
• LED verte clignote 2Hz: Etat préparé
• LED verte est allumée: Etat opérationnel
• LED rouge clignote 1Hz: Erreur d'initialisation

CANopen LED d'état (état du réseau)

• LED verte clignote 1Hz: Bus non actif
• LED verte est allumée: Online, connexion ok
• LED rouge clignote 1Hz: D'autres défauts

Alimentation CANopen

• LED verte est allumée: Tension d'alimentation active
• LED verte éteinte: Aucune tension, contrôleur e non initialisé

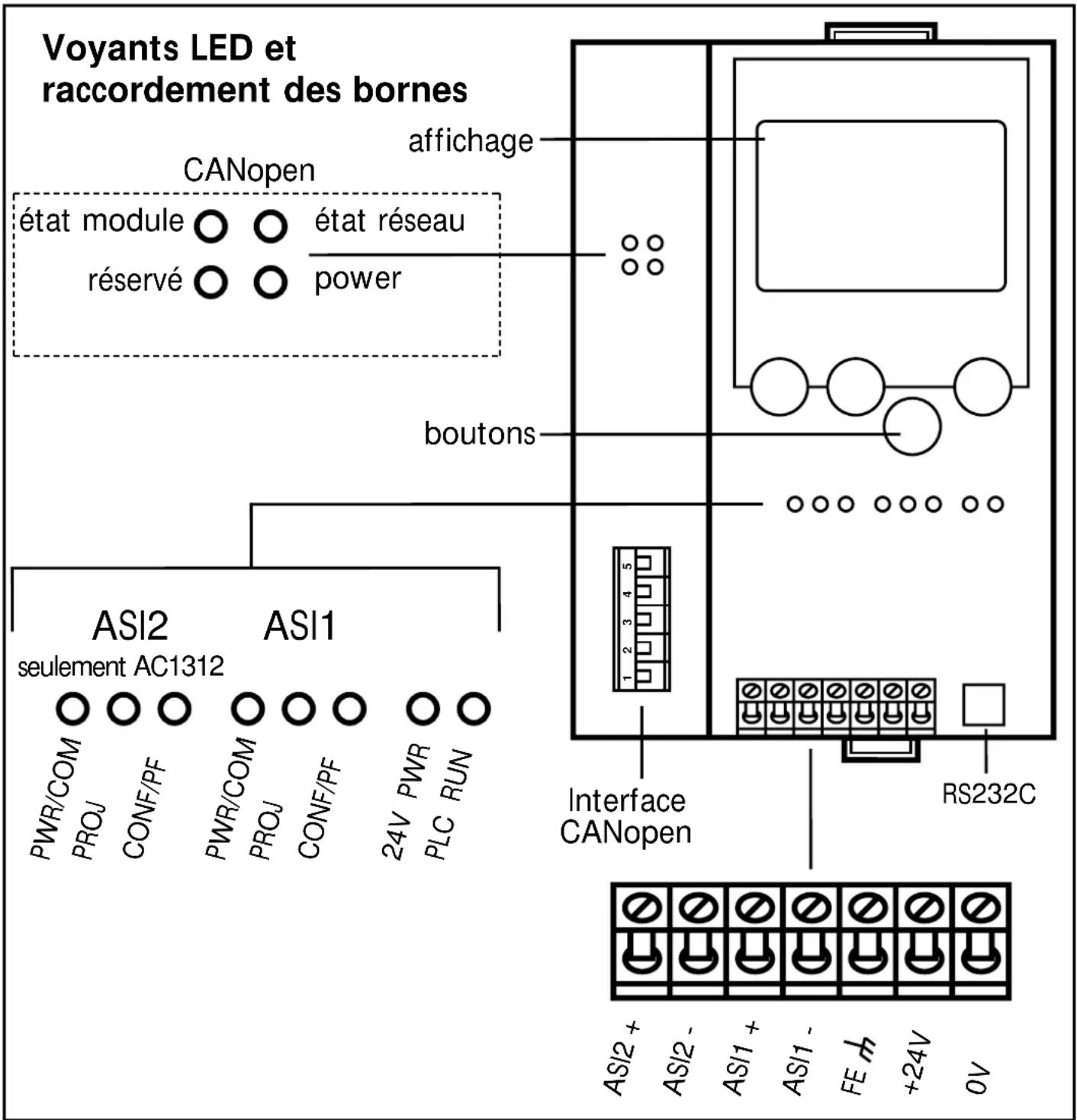

Voyants LED et raccordement des bornes CANopen état module ○ ○ ○ réservé ○ ○ effichage y-tat réseau power boutons ASI2 ASI1 seulement AC1312 PWR/COM ○ ○ ○ ○ ○ ○ PROJ CONF/PF PWR/COM PROJ CONF/PF 24V PWR PLC RUN Interface CANopen RS232C ASI2+ ASI2- ASI1+ ASI1- FE +24V 0V

Réglage du contraste

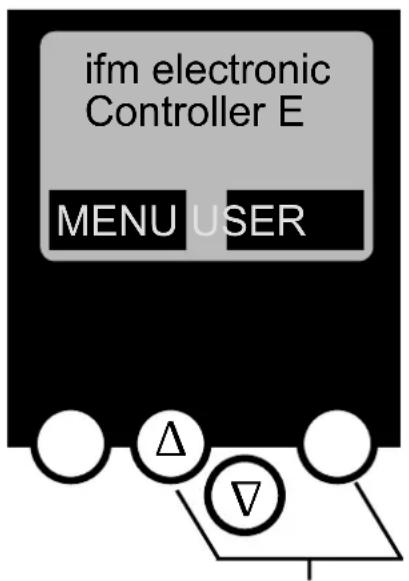

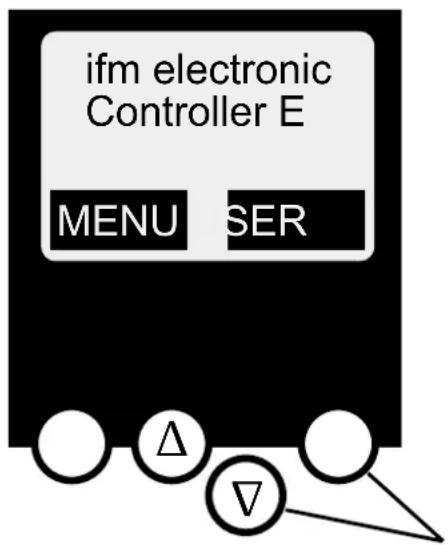

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

ifm electronic Controller E MENU USER

augmenter le contraste

ifm electronic Controller E MENU SER

réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire.

Le raccordement se fait aux bornes AS-i + et AS-i -.

Déconnecter l'alimentation avant de raccorder le contrôleur _e .

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation.

S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne „shield“) à la masse de l'installation est de faible résistance.

Aperçu du menu

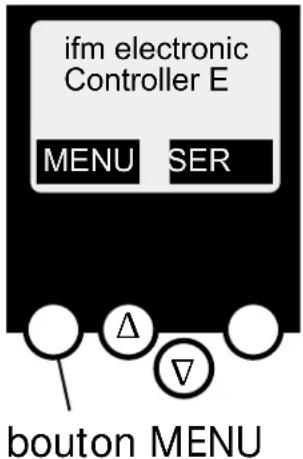

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

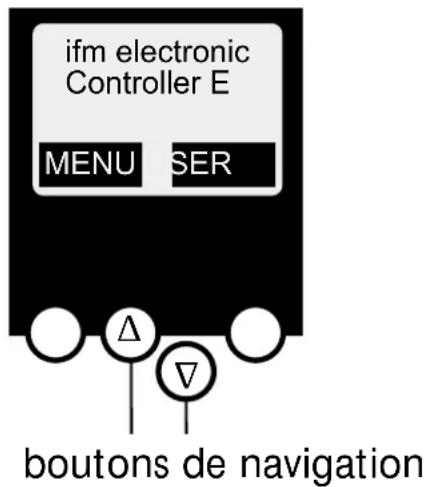

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

ifm electronic Controller E MENU SER Δ ▼ bouton MENU

ifm electronic Controller E MENU SER Δ ∇ boutons de navigation

Navigation menu

O Slave Lists

(Vérification des adresses des esclaves AS-i raccordés)

∇ Liste des esclaves AS-i détectés (LDS)
∇ Liste des esclaves AS-i présélectionnés (LPS)
∇ Liste des esclaves AS-i activés (LAS)
∇ Liste des esclaves AS-i avec défaut périphérie (LPF)

O Address Slave

(Programmation des adresses correctes dans les esclaves AS-i raccordés)

∇ Ré-adressage d'un esclave AS-i raccordé au contrôleur _e
∇ Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

O Quick Setup

(Sommaire des points de menu nécessaires pour une configuration de base)

∇ Lecture de la configuration AS-i actuelle (config all)
∇ Réglage de la connexion bus de terrain (option)

O System Setup (Réglage du contrôleur _e )

∇ Débit de transmission de l'interface de programmation série
∇ Adresse IP de l'interface de programmation Ethernet (option)
∇ Saisie du mot de passe permettant de modifier la configuration du système
∇ Mise à jour du firmware du contrôleur _e (logiciel de programmation spécifique nécessaire)

O System Info (Informations sur l'appareil)

∇ Numéros de version hard et firmware de ce contrôleur e
∇ Numéro série de ce contrôleur e
∇ Temps de cycle API actuel /maximal

O PLC Setup (L'emploi de l'API intégré est optionnel)

∇ Activation ou désactivation du mode passerelle (aucun API utilisé)
∇ Démarrage ou arrêt de l'API dans le contrôleur _e (si utilisé)

O PLC Info (Affichage nom du programme d'application, auteur, date)

O Master Setup (Bits internes du maître AS-i)

∇ Lecture de la configuration AS-i actuelle (config all)
∇ Passage dans le mode projet: configuration du système AS-i
∇ Passage dans le mode protégé: fonctionnement normal (le maître surveille la configuration)
∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé
∇ Désactivation du reset AS-i lorsque le mode projet est quitté
∇ Affichage du compteur config-error du système AS-i raccordé

∇ Mise à zéro du compteur config-error
∇ Affichage du taux de défaut en pour cent du système AS-i raccordé

O Slave Setup

(Informations détaillées sur les esclaves AS-i raccordés)

∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés
∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés
∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés
∇ Défauts message dans la communication avec les esclaves AS-i raccordés

O Fieldbus Setup

∇ Saisie de l'adresse de l'esclave CANopen du contrôleur
∇ Saisie du débit de transmission du contrôleur
∇ Saisie de la longueur du module

Module 1 = entrées TOR maître 1A

Module 2 = sorties TOR maître 1A

Module 3 = entrées TOR maître 2A

Module 4 = sorties TOR maître 2A

Module 5 = entrées TOR maître 1B

Module 6 = sorties TOR maître1B

Module 7 = entrées TOR maître 2B

Module 8 = sorties TOR maître 2B

Module 9 = entrée analogique multiplexée

Module 10 = sortie analog. multiplexée

Module 11 = voie de commande

Module 12 = entrées API

Module 13 = sorties API

Module 14 = entrée analog. maître 1

Module 15 = sortie analogique maître 1

Module 16 = entrée analog. maître 2

Module 17 = sortie analogique maître 2

Module 18 = diagnostic

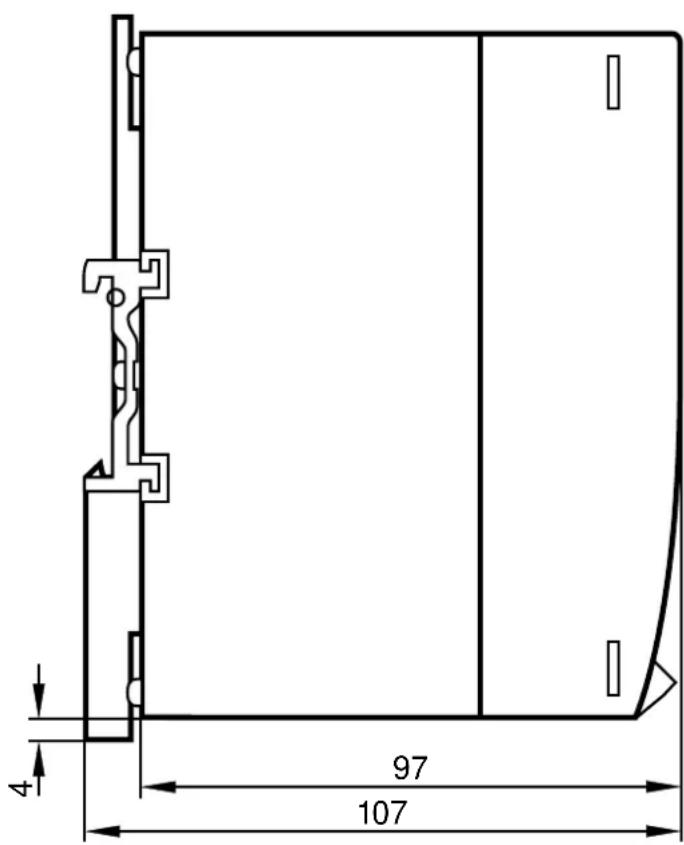

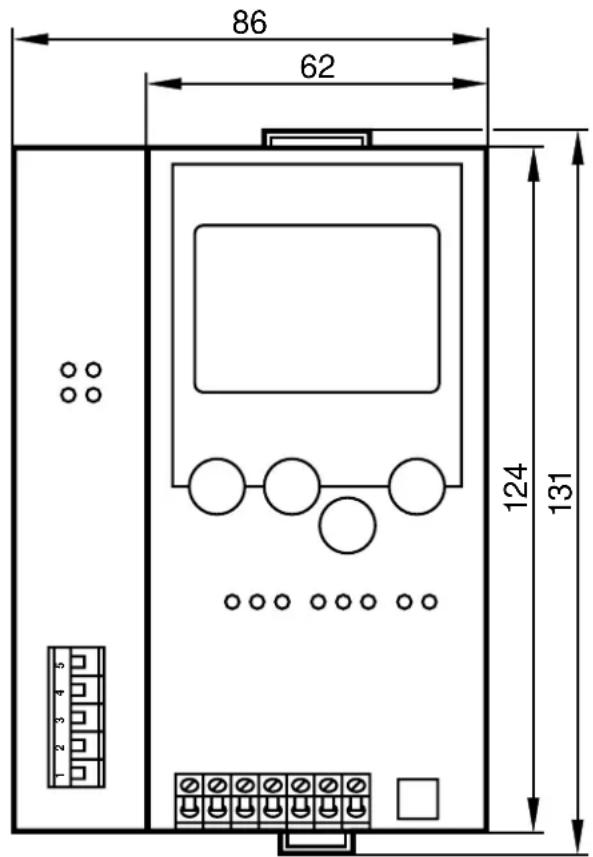

Maßzeichnung

Scale drawing

Schéma d'encombrement

86 62 124 131

4 97 107
