Produkttyp	AS-i-Controller mit integriertem/n Master(n)
Marke	IFM
Modell	AC1312
Abmessungen (ca.)	124 x 86 x 62 mm (H x B x T)
Gewicht (ca.)	300 g
Stromversorgung	24 V DC (20…30 V DC)
Schnittstellen	2 x AS-i (Master 2.1), 1 x CANopen, 1 x RS232C
Hauptfunktionen	AS-i-Datenaustauschsteuerung, Signalvorverarbeitung, autonomer Betrieb oder Gateway, CANopen-Kommunikation
LED-Anzeigen	PWR/COM, PROJ, CONF/PF, CANopen Modul-/Netzwerkstatus, CANopen-Spannungsversorgung
Montage	Auf Tragschiene 35 mm, IP20, im geschützten Schaltschrank
Elektrischer Anschluss	Klemmen +24V, 0V, FE, AS-i+, AS-i-, CANopen (Pins 1-5)
Schutzart	IP20
Einsatzumgebung	Keine Kondensation, Vermeidung von Staub, Vibrationen, Stößen; nicht in der Nähe von Frequenzumrichtern montieren
Programmier-Software	Kabel E70320 für RS232C-Schnittstelle, Firmware-Update über spezifische Software
Sprachen der Anleitung	Französisch, Deutsch, Englisch (Übersetzungen auf Anfrage möglich)

Häufig gestellte Fragen - AC1312 IFM

Welche Rolle spielt der AC1312-Controller?

Der AC1312 ist ein AS-i-Controller mit zwei integrierten AS-i-Master 2.1, einer Vorverarbeitungseinheit und einer CANopen-Schnittstelle. Er steuert den Datenaustausch mit Sensoren/Aktoren, verarbeitet Signale lokal und kann als eigenständiger Controller oder Gateway betrieben werden.

Wie schließe ich die Stromversorgung an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Klemmen +24V und 0V an eine 24-V-DC-Versorgung (20...30 V) an. Stellen Sie eine sichere Verbindung zwischen der FE-Klemme und der Erde her. Verbinden Sie niemals die negativen Potenziale miteinander oder mit FE.

Was bedeuten die AS-i-Diagnose-LEDs?

Die LED PWR/COM leuchtet: AS-i-Spannung vorhanden mit mindestens einem erkannten Slave; blinkt: Spannung vorhanden, aber kein Slave. PROJ leuchtet: Projektmodus aktiv; blinkt: Projektmodus mit Slave-Adresse 0. CONF/PF leuchtet: Konfiguration nicht identisch; blinkt: Peripheriefehler.

Wie stelle ich den Kontrast des Displays ein?

Drücken Sie gleichzeitig die rechte Taste und die Taste ▲, um den Kontrast zu erhöhen, oder die rechte Taste und die Taste ▼, um ihn zu verringern.

Welche CANopen-Übertragungsraten werden unterstützt?

Unterstützte Übertragungsraten: 10k, 20k, 50k, 125k, 250k, 500k, 800k und 1 Mbit/s. Die maximale Entfernung hängt von der Rate ab.

Wie adressiere ich einen AS-i-Slave?

Verwenden Sie das Menü Address Slave, um einen angeschlossenen Slave neu zu adressieren oder die automatische Adressierung (Easy Startup) zu aktivieren, die die nächste freie Adresse zuweist.

Was ist der Unterschied zwischen AC1311 und AC1312?

Der AC1311 hat einen einzigen AS-i-Master, während der AC1312 zwei integriert, was die Verwaltung von zwei unabhängigen AS-i-Netzwerken ermöglicht.

Wie aktualisiere ich die Firmware?

Das Update erfordert eine spezielle Programmier-Software und erfolgt über das Menü System Setup > Firmware-Update. Verwenden Sie die RS232C-Schnittstelle mit dem Kabel E70320.

Wie viele Slaves pro Master sind maximal möglich?

Jeder AS-i-Master kann bis zu 62 Slaves verwalten (Adressen 1 bis 31 für jede Leitung A und B in Version 2.1).

Wie navigiere ich im Menü?

Drücken Sie die MENU-Taste (links), um das Hauptmenü zu öffnen. Verwenden Sie die Tasten ▲ und ▼ zur Navigation. Drücken Sie gleichzeitig beide Tasten, um zwischen deutschem und englischem Menü umzuschalten.

BEDIENUNGSANLEITUNG AC1312 IFM

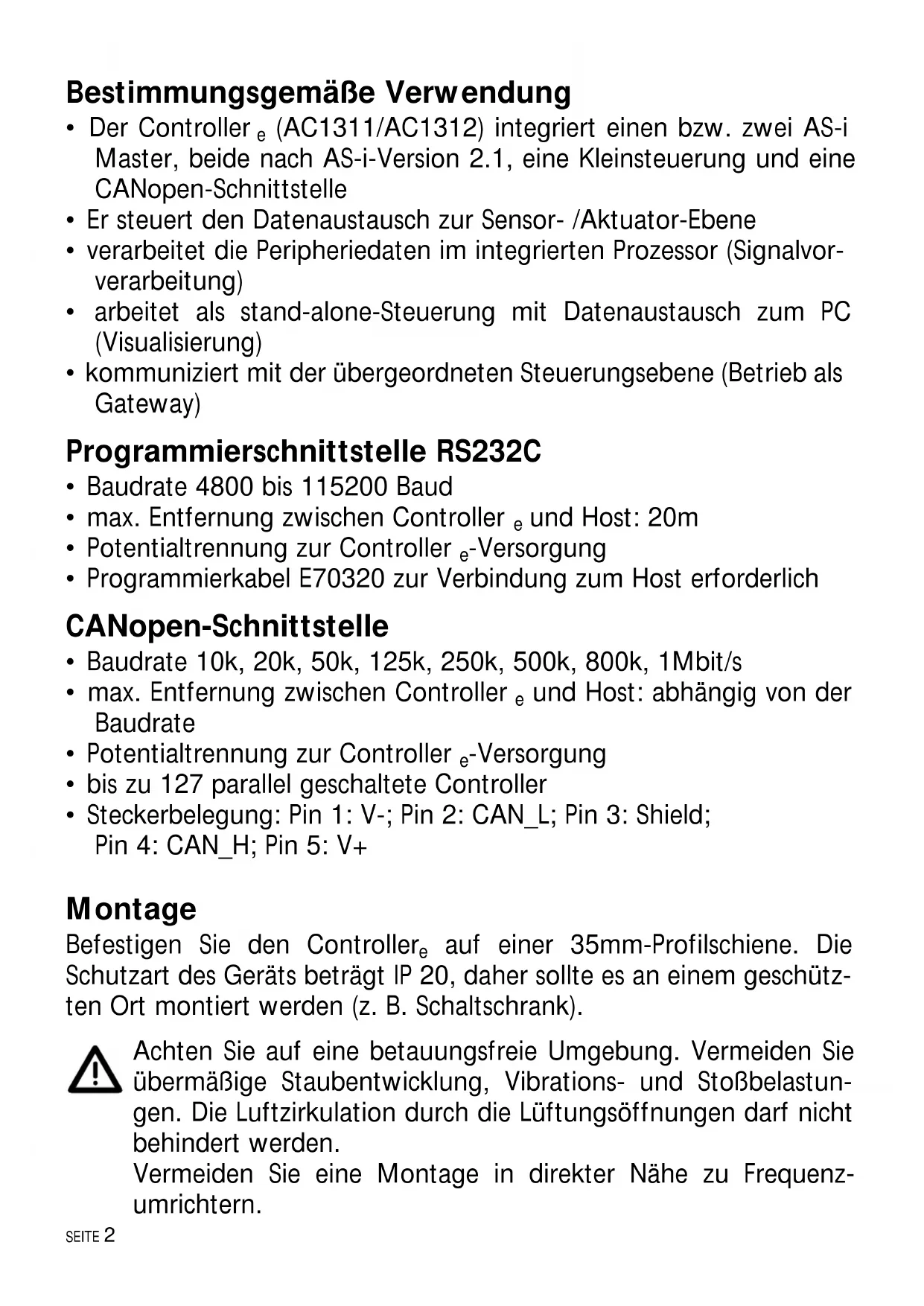

Bestimmungsgemäße Verwendung

• Der Controller _e (AC1311/AC1312) integriert einen bzw. zwei AS-i Master, beide nach AS-i-Version 2.1, eine Kleinsteuerung und eine CANopen-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200 Baud
- max. Entfernung zwischen Controller e und Host: 20m
- Potentialtrennung zur Controller e -Versorgung
- Programmierkabel E70320 zur Verbindung zum Host erforderlich

CANopen-Schnittstelle

• Baudrate 10k, 20k, 50k, 125k, 250k, 500k, 800k, 1Mbit/s
• max. Entfernung zwischen Controller _e und Host: abhängig von der Baudrate
• Potentialtrennung zur Controller _e -Versorgung
• bis zu 127 parallel geschaltete Controller
• Steckerbelegung: Pin 1: V-; Pin 2: CAN_L; Pin 3: Shield;
  Pin 4: CAN_H; Pin 5: V+

Montage

Befestigen Sie den Controller _e auf einer 35mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden.

Vermeiden Sie eine Montage in direkter Nähe zu Frequenzumrichtern.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluß her.

Versorgen Sie den CANopen Controller _e mit einer Spannung von 24V DC (20...30V PELV). Der Anschluss erfolgt an den Klemmen +24V und 0V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controller _e über den Zustand des Masters (AC1311)/der Master (AC1312) und der angeschlossenen Systeme informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
- LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
- LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
- LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave

CANopen Status LEDs (Module Status)

• LED grün blinkt 1Hz: Pre-Operational Status
• LED grün blinkt 2Hz: Prepared Status
• LED grün leuchtet: Operational Status
• LED rot blinkt 1Hz: Initialisierungs-Fehler

• LED grün blinkt 1Hz: BUS OFF
• LED grün leuchtet: Online, Verbindung o.k.
• LED rot blinkt 1Hz: Andere Fehler

CANopen Power

• LED grün leuchtet: Versorgungsspannung ein
• LED grün aus: Keine Spannung, Controller

e nicht initialisiert

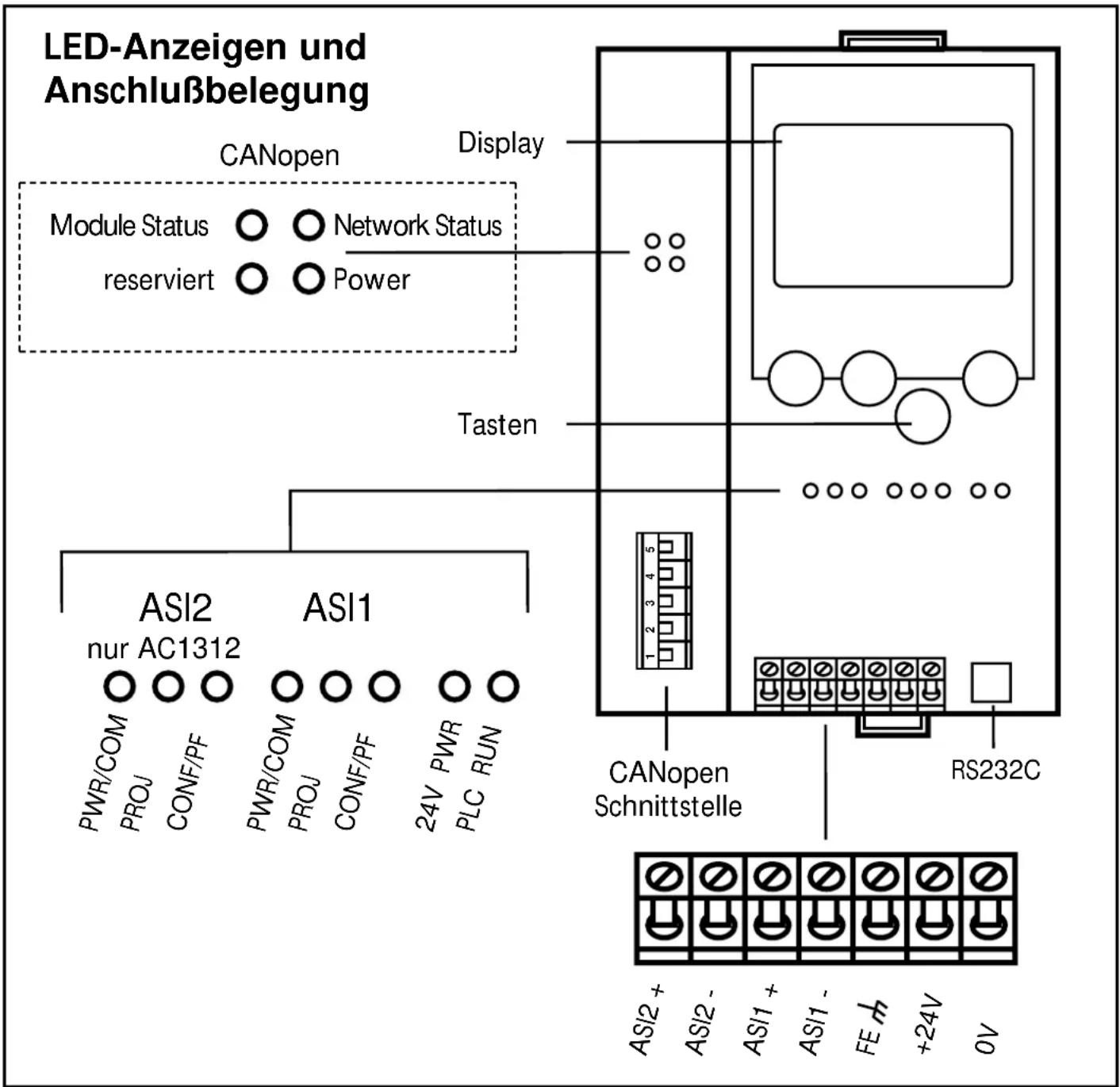

LED-Anzeigen und Anschlußbelegung CANopen Display Module Status ○ Network Status reserviert ○ Power Tasten ASI2 ASI1 nur AC1312 PWR/COM ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ PWR/COM ○─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─ PWR/COM ○─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─ 24V PWR PLC RUN CANopen Schnittstelle RS232C ASI2+ ASI2- ASI1+ ASI1- FE H +24V OV

Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

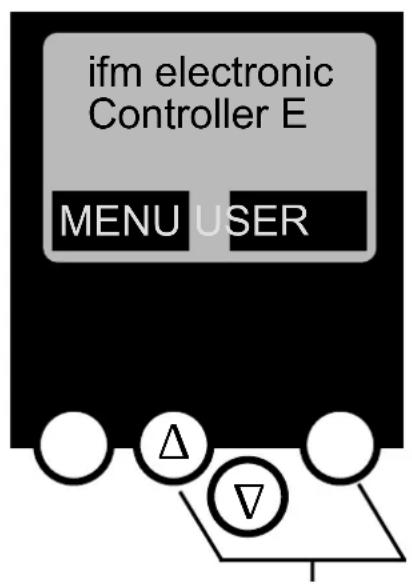

ifm electronic Controller E MENU USER

Kontrast erhöhen

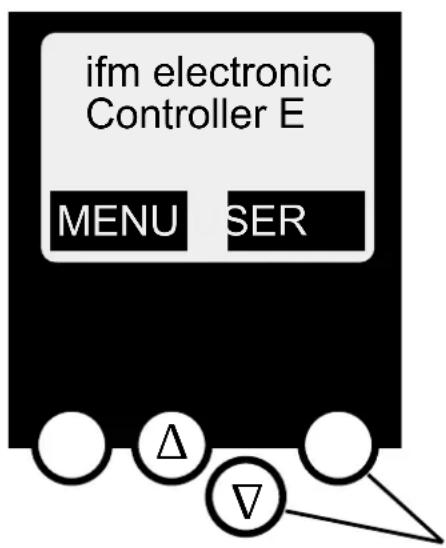

ifm electronic Controller E MENU SER

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich. Der Anschluss erfolgt an den Klemmen AS-i + und AS-i -.

Schalten Sie das Netzteil stromlos, bevor Sie den Controller _e anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

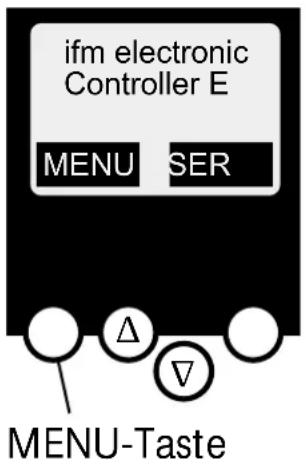

ifm electronic Controller E MENU SER △ ▽ MENU-Taste

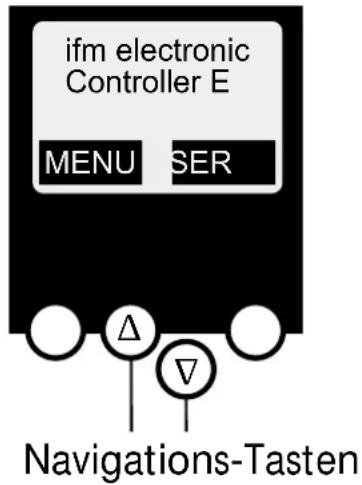

ifm electronic Controller E MENU SER Δ ∇ Navigations-Tasten

Menü-Navigation

O Slave Lists

(Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)
∇ Liste der projektierten AS-i Slaves (LPS)
∇ Liste der aktivierten AS-i Slaves (LAS)
∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave

(Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Controller _e angeschlossenen AS-i Slaves
∇ Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup

(Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Einstellung der Feldbusverbindung (optional)

O System Setup (Einstellung des Controller _e Gerätes)

∇ Baudrate der seriellen Programmierschnittstelle
∇ IP Adresse der Ethernet Programmierschnittstelle (optional)
∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Update der Firmware des Controller _e (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Controller e
∇ Seriennummer dieses Controller e
∇ Aktuelle/Maximale SPS Zykluszeit

O PLC Setup (Die Nutzung der integrierten SPS ist optional)

∇ Aktivieren oder Deaktivieren des Gatewaymodus (keine SPS verwendet)
∇ Starten oder Stoppen der SPS im Controller _e (falls verwendet)

O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des ange- schlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup

(Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- ind ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup

∇ Eingabe der CANopen Node-Adresse des Controllers
∇ Eingabe der Baudrate des Controllers
∇ Eingabe der Modullängen

Modul 1 =Digitale Eingänge Master1A

Modul 2 =Digitale Ausgänge Master1A

Modul 3 =Digitale Eingänge Master2A

Modul 4 =Digitale Ausgänge Master2A

Modul 5 =Digitale Eingänge Master1B

Modul 6 =Digitale Ausgänge Master1B

Modul 7 =Digitale Eingänge Master2B

Modul 8 =Digitale Ausgänge Master2B

Modul 9 =Analog Multiplex Input

Modul 10 = Analog Multiplex Output

Modul 11 = Kommando Kanal

Modul 12 = SPS Eingänge

Modul 13 = SPS Ausgänge

Modul 14 = Analog Input Master 1

Modul 15 = Analog Output Master 1

Modul 16 = Analog Input Master 2

Modul 17 = Analog Output Master 2

Modul 18 = Diagnose
