Type de produit	Codeur incrémental / Décodeur numérique IFM RU1001
Marque	IFM
Modèle	RU1001
Catégorie	Décodeur numérique
Dimensions	Diamètre 42 mm (flasque), 50 mm (corps), 58 mm (max) ; profondeur de montage 5 mm
Alimentation	5 V DC (sortie TTL, 20 mA) ou 10…30 V DC (sortie HTL, 50 mA)
Fonctions principales	Conversion de mouvement rotatif en impulsions ; mesure de déplacements linéaires et angulaires ; détection de position
Fréquence d'impulsions	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	Calcul : (fréquence d'impulsions × 60) / nombre de pas
Sorties	Sortie A, sortie B, index 0 ; protégées contre les courts-circuits (< 1 min)
Type de sortie	TTL (5 V) ou HTL (10…30 V)
Longueur maximale de câble	100 m (version 5 V), 50 m (version 10…30 V) ; câble blindé
Montage	Utiliser un accouplement flexible ; flasque de fixation E 60034 ; éviter les chocs sur l'arbre
Raccordement électrique	Mettre hors tension avant branchement ; suivre le schéma sur le boîtier
Sécurité	Débrancher l'alimentation avant montage ou câblage ; protection contre les courts-circuits
Entretien et nettoyage	Ne pas utiliser d'outils abrasifs ; éviter les coups sur l'arbre
Pièces détachées	Accouplement flexible, câble blindé, connecteur
Réparabilité	Contacter le service après-vente IFM
Informations générales	Codeur incrémental robuste pour applications industrielles

FOIRE AUX QUESTIONS - RU1001 IFM

Comment installer le codeur IFM RU1001 ?

Mettez l'installation hors tension. Fixez le codeur à l'aide du flasque de fixation (E 60034) en utilisant un accouplement flexible pour éviter d'endommager l'arbre ou les roulements.

Quelle est la tension d'alimentation du RU1001 ?

Selon la version : 5 V DC (sortie TTL) ou 10…30 V DC (sortie HTL). Vérifiez l'étiquette sur le boîtier.

Comment raccorder électriquement le codeur ?

Débranchez l'alimentation. Raccordez les fils selon le schéma de branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions est de 300 kHz.

Quelle vitesse de rotation puis-je atteindre ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique dépend du nombre de pas : (fréquence × 60) / nombre de pas.

Les sorties sont-elles protégées ?

Oui, les sorties sont protégées contre les courts-circuits entre les sorties et U_N ou U_P pendant moins d'1 minute.

Quelle est la longueur maximale de câble autorisée ?

Pour la version 5 V : 100 m ; pour la version 10…30 V : 50 m. Utilisez un câble blindé et éloignez-le des sources parasites (distance min. 20 cm).

Que faire si l'arbre est endommagé ?

Évitez les coups sur l'arbre. En cas de dommage, contactez le service après-vente IFM. N'utilisez pas d'outils abrasifs pour le montage.

Comment nettoyer le codeur ?

Ne nettoyez pas avec des outils abrasifs. Essuyez délicatement avec un chiffon sec. Évitez tout choc sur l'arbre.

Où puis-je trouver les pièces détachées ?

Les pièces détachées (accouplement flexible, câble blindé, connecteur) sont disponibles auprès du service après-vente IFM ou des revendeurs agréés.

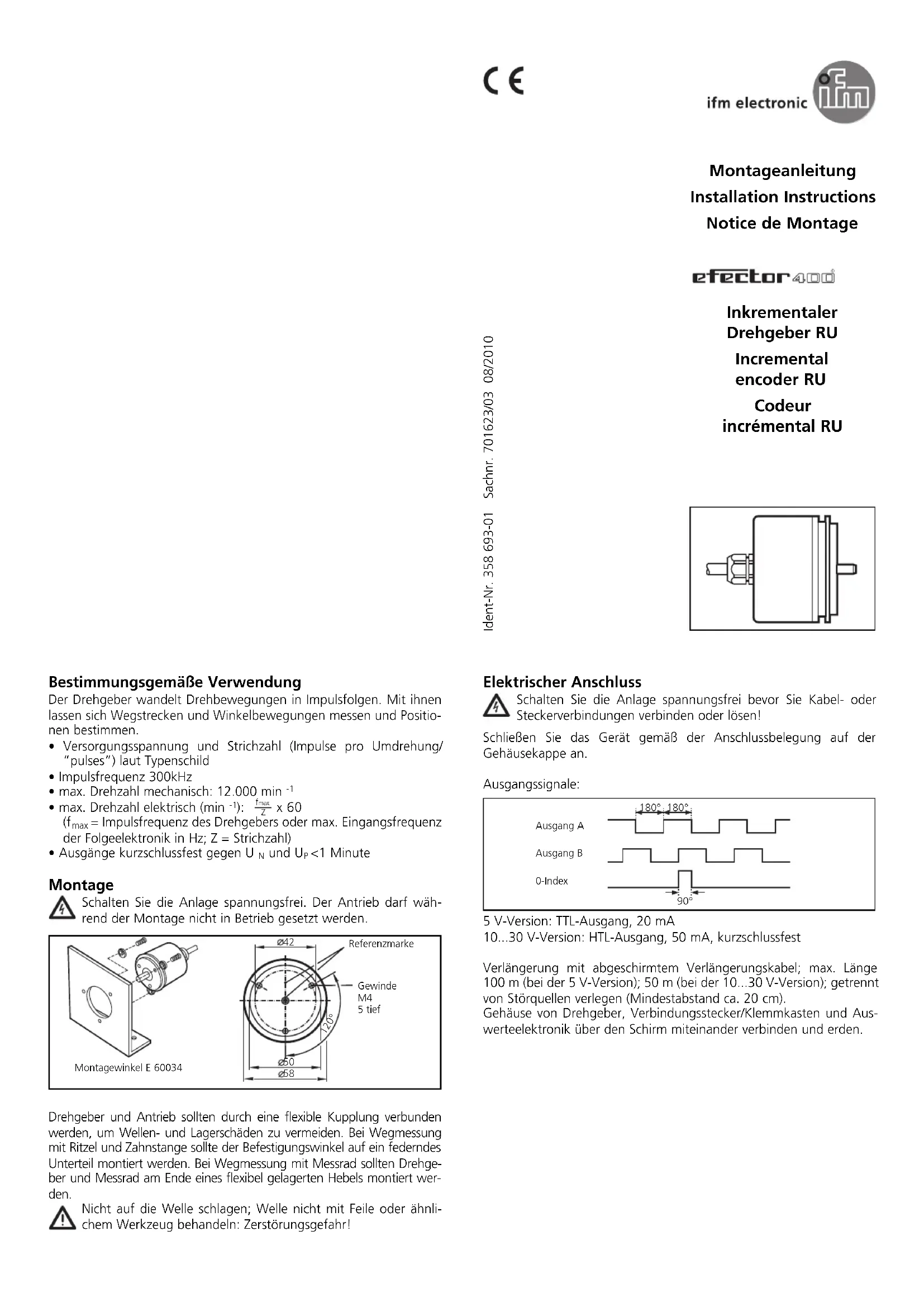

MODE D'EMPLOI RU1001 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

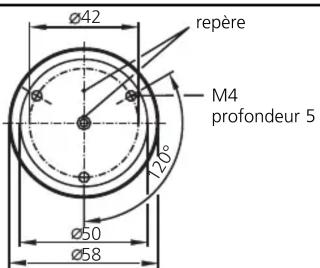

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
