Type de produit	Codeur incrémental
Marque	IFM
Modèle	RU1165
Tension d'alimentation	5 V DC (version TTL) ou 10...30 V DC (version HTL)
Nombre de pas (impulsions par tour)	Selon l'étiquette
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation mécanique maximale	12 000 tr/min
Vitesse de rotation électrique maximale	(fréquence × 60) / nombre de pas (en tr/min)
Protection des sorties	Contre les courts-circuits (<1 min)
Type de sortie (5 V)	TTL, 20 mA
Type de sortie (10-30 V)	HTL, 50 mA
Signaux de sortie	A, B, index 0 (déphasés de 90°)
Longueur maximale de câble	100 m (5 V) / 50 m (10-30 V)
Distance minimale aux sources parasites	20 cm
Montage recommandé	Avec accouplement flexible
Raccordement électrique	Hors tension, câble blindé, mise à la terre
Fonctions principales	Mesure de déplacements linéaires/angulaires, détection de positions
Diamètre du boîtier (approx.)	58 mm
Poids (approx.)	200 g
Matériau du boîtier	Métal

FOIRE AUX QUESTIONS - RU1165 IFM

Comment brancher le codeur incrémental IFM RU1165 ?

Le branchement doit être effectué hors tension. Raccordez l'appareil selon le schéma de branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre. La longueur maximale du câble est de 100 m pour la version 5 V et 50 m pour la version 10-30 V. Éloignez le câble d'au moins 20 cm des sources parasites.

Quelle est la tension d'alimentation ?

La tension d'alimentation dépend de la version : 5 V DC pour la version TTL (sortie 20 mA) ou 10...30 V DC pour la version HTL (sortie 50 mA). Vérifiez l'étiquette sur l'appareil pour connaître la version.

Comment interpréter les signaux de sortie A et B ?

Les sorties A et B sont des signaux carrés déphasés de 90° (180° électrique). La sortie index 0 émet une impulsion par tour. Le sens de rotation est déterminé par le déphasage entre A et B. Ces signaux permettent de mesurer la position angulaire et la vitesse.

Quelle est la vitesse maximale de rotation ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions (300 kHz) et du nombre de pas : vitesse (tr/min) = (fréquence × 60) / nombre de pas.

Comment éviter les parasites sur le câble ?

Utilisez un câble blindé et installez-le séparément des sources parasites (moteurs, convertisseurs) avec une distance minimale de 20 cm. Reliez le blindage du codeur, du connecteur et de l'électronique à la terre.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord la tension d'alimentation et le câblage. Assurez-vous que l'installation est hors tension avant toute manipulation. Si les sorties sont en court-circuit, l'appareil est protégé pendant moins d'une minute. Consultez la notice pour le diagnostic.

Puis-je utiliser ce codeur dans un environnement humide ?

La notice ne spécifie pas d'indice de protection. Il est conseillé de protéger l'appareil contre l'humidité et les projections. Pour une utilisation en environnement humide, prévoyez un boîtier de protection adapté.

Comment monter l'accouplement flexible ?

Montez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. En cas de mesure par pignon et crémaillère, montez le flasque de fixation sur une base à ressort. Évitez les coups sur l'arbre.

Quelle est la signification des versions TTL et HTL ?

La version TTL (5 V) fournit un signal de 5 V avec 20 mA, adapté aux entrées TTL. La version HTL (10-30 V) fournit un signal de 10-30 V avec 50 mA, plus robuste face aux perturbations. Choisissez selon l'électronique aval.

Comment réinitialiser le codeur ?

Le codeur incrémental ne nécessite pas de réinitialisation. La position est relative ; l'index (impulsion par tour) peut servir de référence. Pour une remise à zéro, il faut un signal externe. Consultez la notice pour les détails.

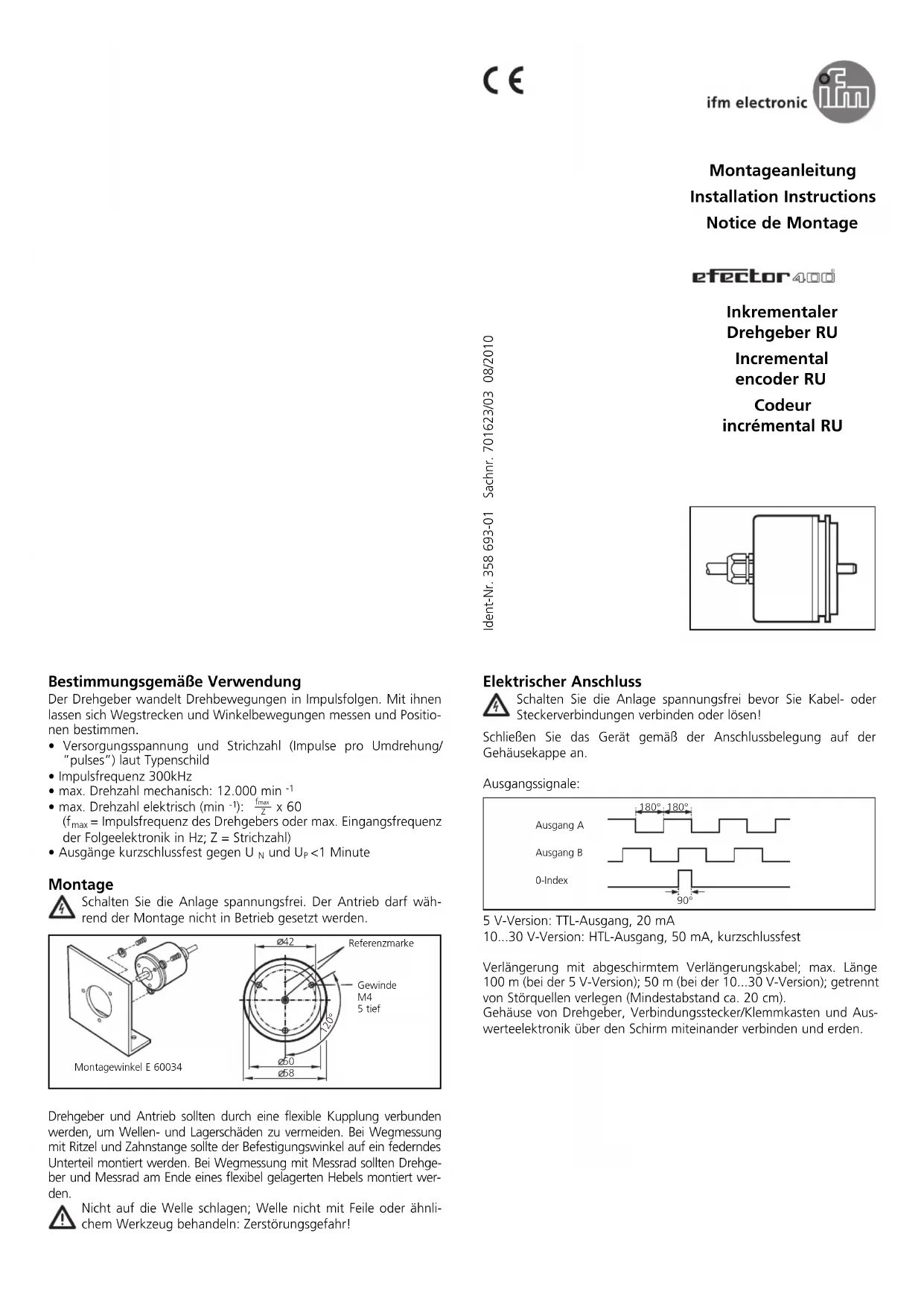

MODE D'EMPLOI RU1165 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

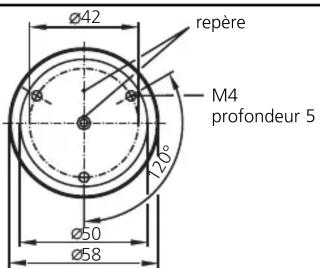

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
