Caractéristiques	Détails
Type de produit	Capteur de proximité
Technologie de détection	Inductif
Plage de détection	0 à 4 mm
Tension d'alimentation	10 à 30 V DC
Sortie	PNP/NPN
Fréquence de commutation	1 kHz
Protection	IP67
Température de fonctionnement	-25 à +70 °C
Dimensions	Standard
Utilisation	Applications industrielles pour la détection d'objets métalliques
Maintenance	Vérification régulière de l'état du capteur
Sécurité	Respecter les normes électriques lors de l'installation
Informations générales	Produit conçu pour une utilisation dans des environnements industriels

FOIRE AUX QUESTIONS - OL5017 IFM

Quel est le type de capteur IFM OL5017 ?

Le capteur IFM OL5017 est un capteur de proximité inductif.

Comment installer le capteur IFM OL5017 ?

Pour installer le capteur, assurez-vous de le fixer solidement à l'aide des vis fournies et de respecter les distances d'installation recommandées dans le manuel d'utilisation.

Quelle est la distance de détection maximale du capteur IFM OL5017 ?

La distance de détection maximale est de 4 mm, mais cela peut varier en fonction des matériaux détectés.

Comment connecter le capteur IFM OL5017 à un système de contrôle ?

Le capteur se connecte via des fils de connexion. Consultez le schéma de câblage dans le manuel pour les détails spécifiques.

Que faire si le capteur IFM OL5017 ne détecte pas d'objet ?

Vérifiez la distance entre le capteur et l'objet, assurez-vous que le capteur est alimenté et que le câblage est correct. Testez également avec des matériaux différents.

Le capteur IFM OL5017 est-il étanche ?

Oui, le capteur IFM OL5017 est conçu pour être résistant à l'eau et à la poussière, avec une classification IP67.

Quelle tension d'alimentation est requise pour le capteur IFM OL5017 ?

Le capteur nécessite une tension d'alimentation de 10 à 30 VDC.

Comment effectuer un test de fonctionnement du capteur IFM OL5017 ?

Pour tester le fonctionnement, alimentez le capteur et placez un objet à la distance de détection. Le signal de sortie doit réagir à la présence de l'objet.

Que faire si le capteur IFM OL5017 fonctionne de manière intermittente ?

Vérifiez les connexions, la qualité de l'alimentation électrique et assurez-vous qu'il n'y a pas d'interférences électromagnétiques à proximité.

MODE D'EMPLOI OL5017 IFM

efector200®

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objects et des matières sans contact et indiquent leur présence par un signal de commutation.

Portée (r) : voir l'étiquette.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement: voir page 17/18 ou l'étiquette de la cellule.

Charge de la sortie diagnostique (fc output): 10mA maxi.

Pour les appareils avec presse-étoupe, le raccordement est effectué par un bornier amovible ayant des vis en dessous du bornier. Après le raccordement des fils, le bornier doit de nouveau être encliqueté.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

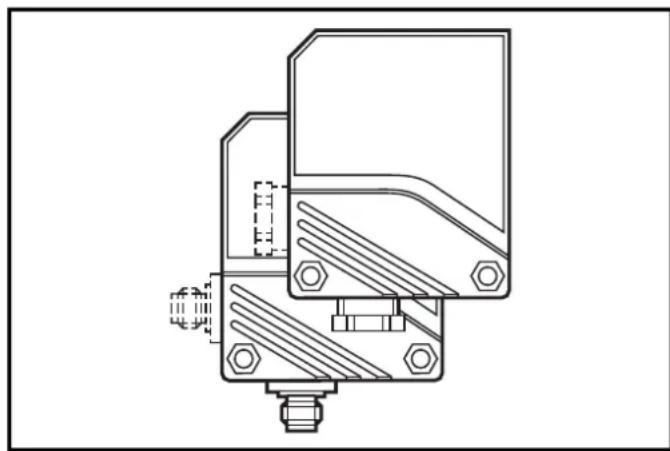

Monter le récepteur (forme OLE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

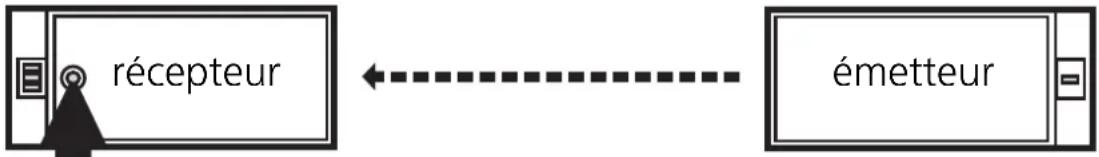

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

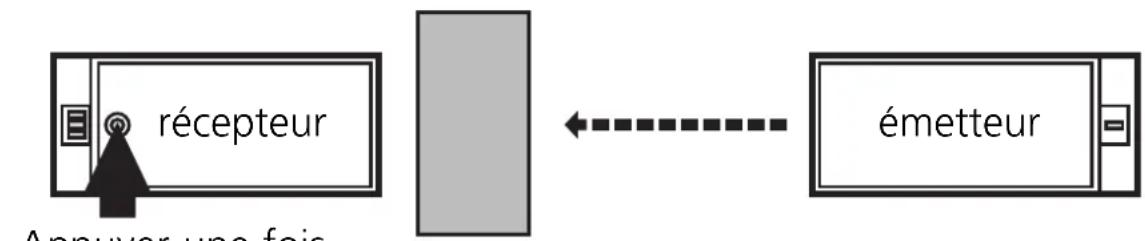

2	Régler la sensibilitéavecl’objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

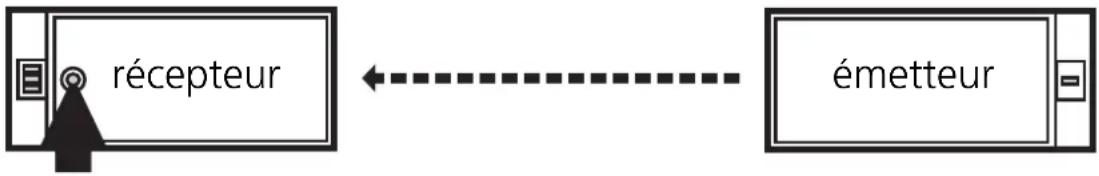

3	Régler la sensibilité sans objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s,après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

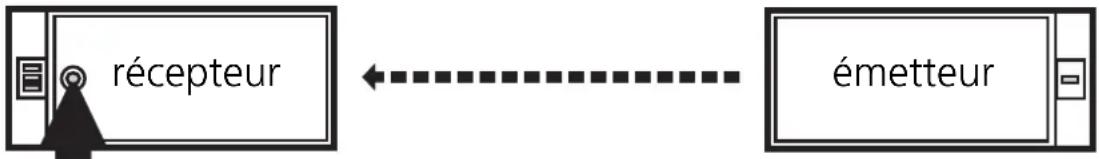

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
2
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

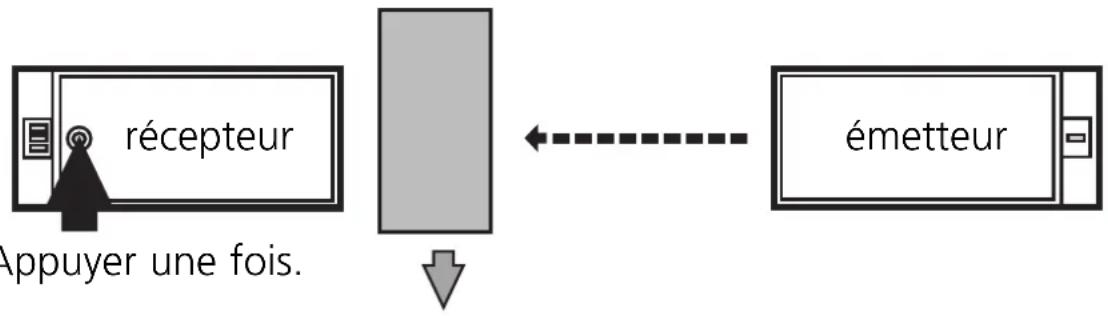

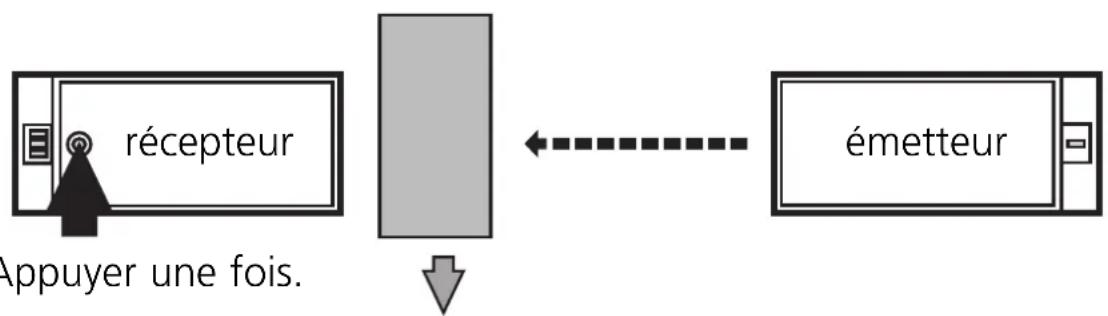

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s,après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

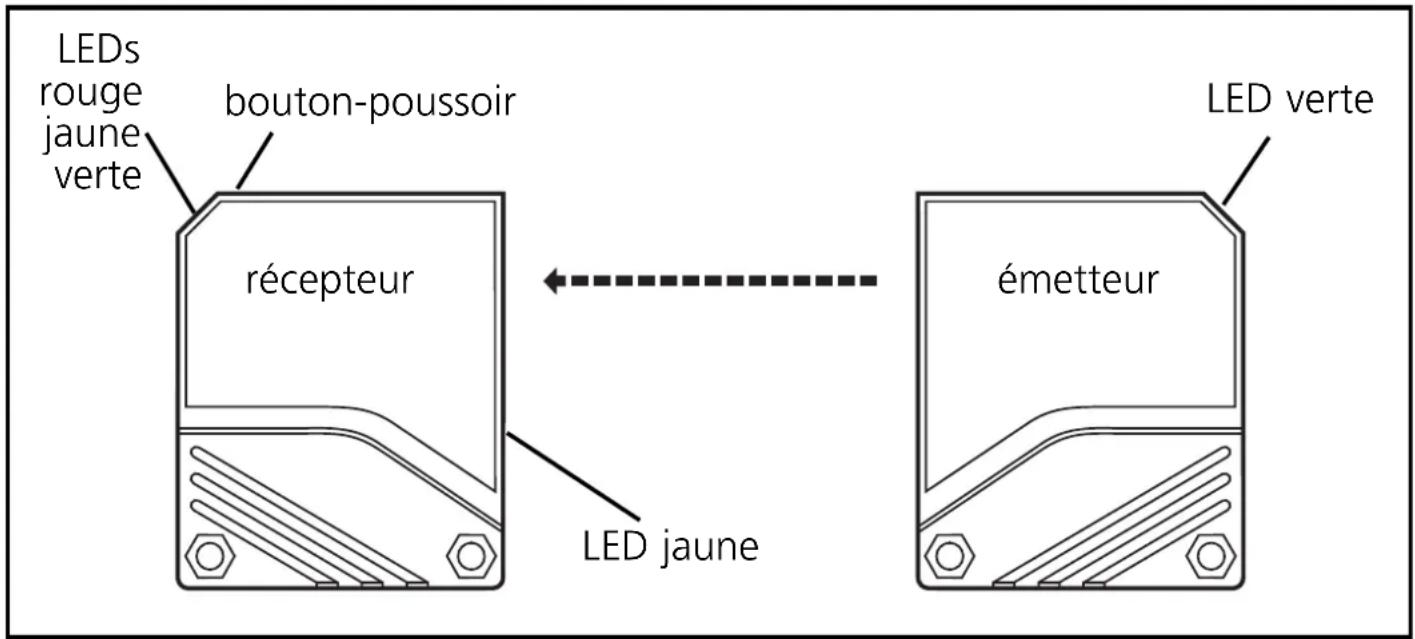

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie diagnostique.

LED verte allumée	L’appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pour les cellules avec tension d'alimentation DC)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Détecteur avec boîte de raccordement

Détecteur avec connecteur

Détecteur avec boîte de raccordement

Détecteur avec connecteur

Détecteur avec boîte de raccordement

Détecteur avec boîte de raccordement

Détecteur avec connecteur

Détecteur avec boîte de raccordement

