MODE D'EMPLOI OL5043 IFM
efector200
Réflexlichttaster OL Diffuse reflection sensor OL Système réflexion directe OL
Fonctionnement et caractéristiques
Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portée (r) : voir l'étiquette (valeur sur du papier blanc 200mm x 200mm).
Raccordement électrique
Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.
Raccordement: voir page 13 ou l'étiquette de la cellule.
Remarque: insérer un fusible miniature selon la fiche technique, si spécifié.
Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

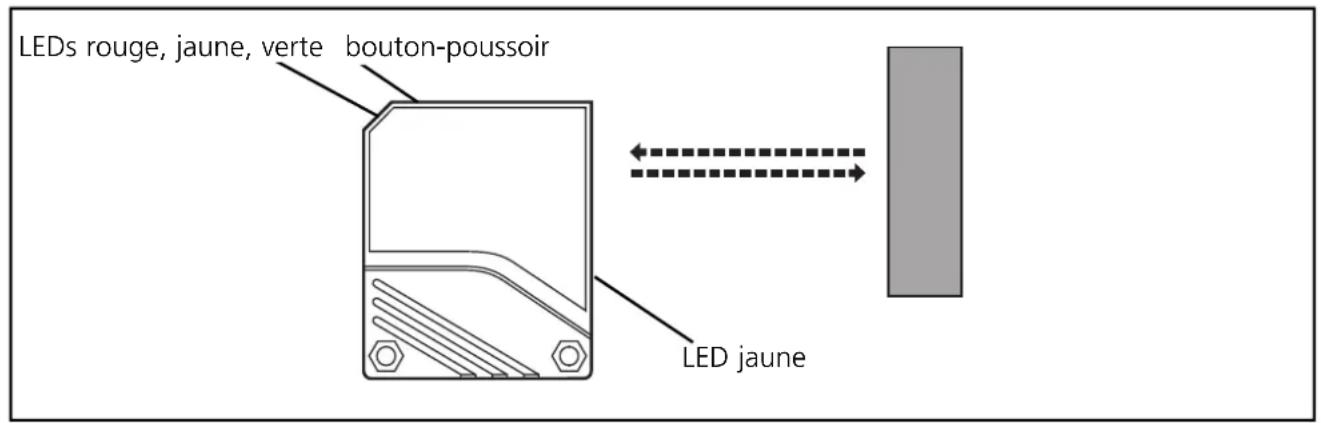

Montage
Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation.
Portée optimale seulement avec orientation précise.
Réglage du seuil de commutation (fonctionnement dynamique)
- Objets en mouvement dans le faisceau optique.
La cellule réceptrice détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.
| 1 | Appuyer jusqu'à ce que la LED rouge clignote. | → | Les LED jaune et verteclignotent alternatively (= la cellule est en modeprogrammation). |
| 2 | Placer l'objet dans le fais- ceau optique. Appuyer une fois. | → | < img src=""> Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively. |
| 3 | Appuyer une fois. | Les LED jaune et vertes'éteignent pendant env. 1s, ensuite la LED verte s'allume (= la cellule est en mode fonctionnement). |
Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.
Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer le seuil de commutation.
Réglage de la sensibilité maximale:
- Passer au mode programmation (étape n° 1).
- Orienter la cellule afin que la lumière ne soit pas refléchie.
- Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
Réglage du seuil de commutation (fonctionnement statique)
- Objets immobiles
La cellule réceptrice détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimal.
| 1 | Appuyer jusqu'à ce que la LED clignote. | → | Les LED jaune et verteclignotent alternatively (= la cellule est en modeprogrammation). |
| 2 | Placer l'objet dans le fais-ceau optique. Appuyer une fois. | → | Les LED jaune et vertes éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively. |
| 3 | Enlever l'objet dans le faisceau optique. Appuyer une fois. | → | Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume (= la cellule est en mode fonctionnement). |
Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.
Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.
Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer le seuil de commutation.
Régler la sensibilité maximale:
- Passer au mode programmation (étape n° 1).
- Orienter la cellule afin que la lumière ne soit pas reflétée.
- Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
Programmation de la fonction de sortie:
| 1 | Appuyer pendant 10s. | → | La LED rouge commence à clignoter rapi-dement après 2 s. Ensuite les LED jaune et verte clignotent alternatively. ÀpRES 8 s toutes les LED s'éteignent, la fonction de sortie a changé d'éclairament à obscurcissement (ou vice versa). |
Fonctionnement
Vérifier le bon fonctionnement de la cellule. Indication par LED.
| LED verte l'appareil est opérationnel | |
| LED jaune | sortie est commutée |
| LED rouge | erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles |
| LED jaune + rouge | clignotent alternatively, 2Hz: sortie en état de court-circuit clignotent alternatively, 1Hz: erreur interne (sortie pas commutée) |
Entretien
Les lentilles en plastique de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les lentilles en plastique.
DC PNP
DC NPN
AC/DC Relais · AC/DC relay · AC/DC relais
