OU5078 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements / Barrière lumineuse réflex
Marque	IFM
Modèle	OU5078
Technologie de détection	Réflexion directe
Tension d'alimentation	10-55 V DC
Courant de sortie	250 mA (protégé contre les courts-circuits et surcharges)
Type de sortie	Semiconductor (PNP ou NPN selon configuration)
Fonction de commutation	Éclairiment ou obscurissement (Light ON / Dark ON)
Protection intégrée	Contre les courts-circuits et les surcharges
Raccordement électrique	Bornes ou connecteur (selon modèle)
Plage de détection	Variable selon application (consulter la notice)
Angle de détection	Faisceau étroit (typique pour barrière réflex)
Température de fonctionnement	-25°C à +60°C (estimation)
Matériau du boîtier	Plastique ou métal (estimation)
Indice de protection	IP67 (estimation pour usage industriel)
Dimensions (L x l x H)	Environ 50 x 30 x 20 mm (estimation)
Poids	Environ 50 g (estimation)
Installation	Montage sur support fixe, alignement correct requis
Entretien	Nettoyer la lentille avec un chiffon doux et sec
Sécurité	Respecter la tension d'alimentation et ne pas dépasser le courant de sortie
Réparabilité	Pas de pièces détachées disponibles ; contacter le fabricant
Utilisation prévue	Détection sans contact d'objets opaques
Homologations	CE (estimation)

FOIRE AUX QUESTIONS - OU5078 IFM

Comment brancher le détecteur IFM OU5078 ?

Le branchement dépend du type de sortie (PNP ou NPN) et de la fonction de commutation (éclairiment ou obscurissement). Reportez-vous au schéma de câblage dans la notice. En général, l'alimentation se fait sur les bornes + et -, et la sortie sur la borne de charge.

Quelle est la tension d'alimentation requise ?

La tension d'alimentation doit être comprise entre 10 et 55 V DC, avec un courant résiduel inclus. Utilisez une source de courant continu stable.

Le détecteur fonctionne-t-il en courant continu ou alternatif ?

Le détecteur fonctionne uniquement en courant continu (DC). Ne pas utiliser en alternatif (AC) sous peine d'endommagement.

Comment choisir entre sortie PNP et NPN ?

Le choix dépend de votre système de contrôle. La sortie PNP commute le positif (source), la sortie NPN commute le négatif (sink). Vérifiez la configuration de votre automate ou relais.

Quelle est la portée maximale de détection ?

La portée n'est pas précisée dans la notice pour ce modèle. Elle dépend de la réflectivité de l'objet et du type de réflexion. Pour une barrière réflex directe, la portée typique est de quelques mètres.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. Évitez les solvants ou produits abrasifs. Un nettoyage régulier garantit une détection fiable.

Que faire si le détecteur ne détecte pas correctement ?

Vérifiez l'alignement du faisceau, la propreté de la lentille et la tension d'alimentation. Assurez-vous que la sortie est correctement connectée. Si le problème persiste, le détecteur peut être défectueux.

Peut-on utiliser ce détecteur en extérieur ?

L'indice de protection n'est pas spécifié, mais il est probablement adapté à un usage industriel intérieur. Pour une utilisation extérieure, protégez-le de l'humidité et des variations de température.

Comment régler la sensibilité ?

Ce détecteur ne dispose pas de réglage de sensibilité. La détection est basée sur la réflexion directe. Ajustez l'orientation du détecteur ou la distance cible.

Où trouver la notice complète de l'IFM OU5078 ?

La notice d'utilisation et le mode d'emploi sont disponibles gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une version traduite par email.

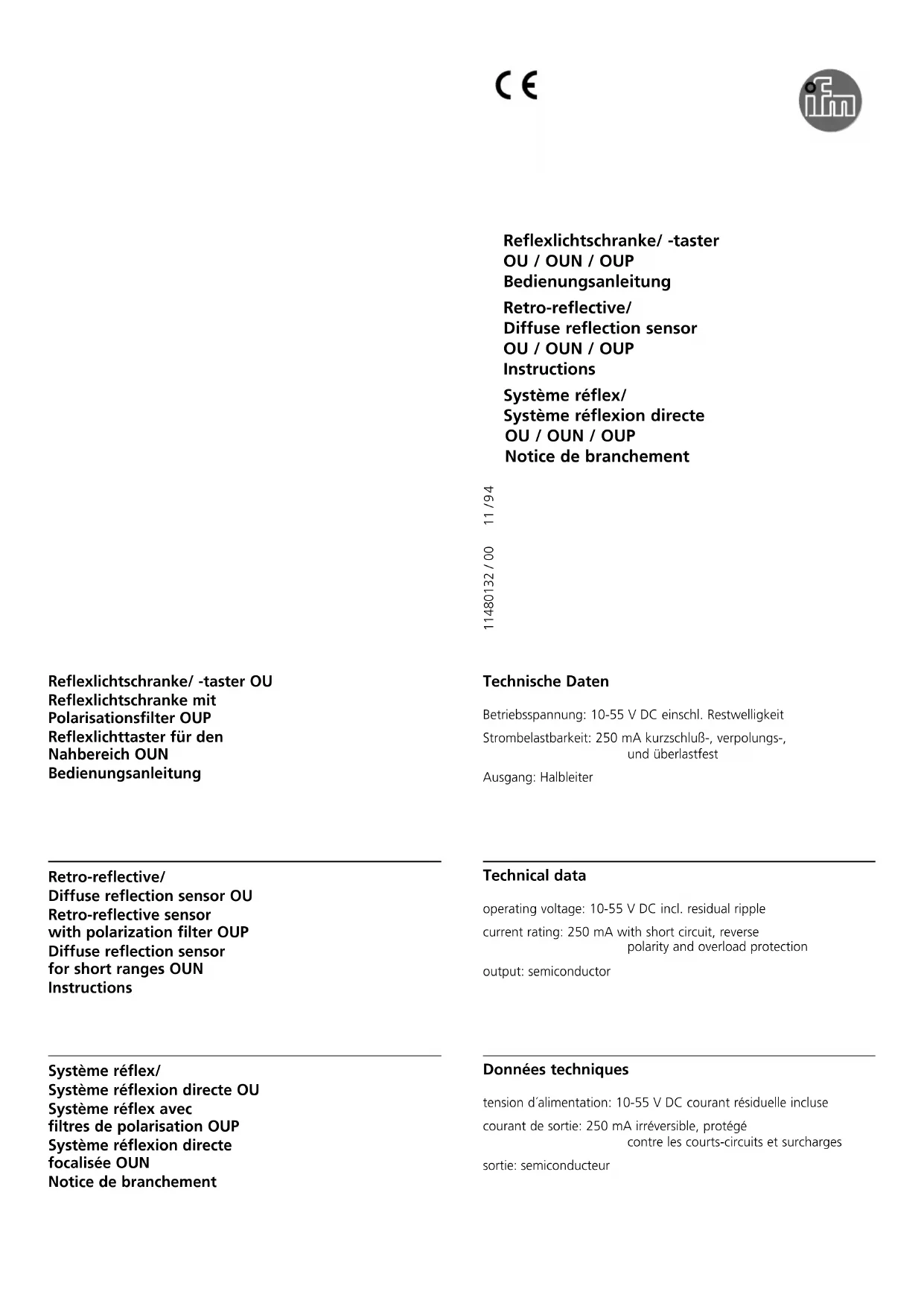

MODE D'EMPLOI OU5078 IFM

Système réflexion directe

OU / OUN / OUP

Notice de branchement

Reflexlichtschranke/ -taster OU

Système réflexion directe OU

Système réflex avec

filtres de polarisation OUP

Système réflexion directe

focalisée OUN

Notice de branchement

Technische daten

tension d'alimentation: 10-55 V DC courant résiduelle incluse

courant de sortie: 250 mA irréversible, protégé

contre les courts-circuits et surcharges

sortie: semiconducteur

Schaltfunktion

sytème OUT/OUN-HPKG éclairiment (PNP) réflexion directe OUT/OUN-DPKG obscurissement (PNP) sytème réflexion OUT/OUN-HNKG éclairiment (NPN) directe focalisée OUT/OUN-DNKG obscurissement (NPN) sytème réflex OUR/OUP-DPKG obscurissement (PNP) sytème réflex OUR/OUP-HPKG éclairiment (PNP) avec filtré de OUR/OUP-DNKG obscurissement (NPN) polarisation OUP OUR/OUP-HNKG éclairiment (NPN)
