Type de produit	Capteur photoélectrique (barrage laser)
Marque	IFM
Modèle	OG5068
Série	efector200
Catégorie	Capteur photoélectrique
Technologie de détection	Barrage laser, laser classe 2
Fonctions principales	Détection sans contact d'objets, sortie de commutation, sortie diagnostique
Portée	Voir étiquette sur l'appareil
Alimentation électrique	DC, alimentation isolée galvaniquement avec protection contre les surcharges
Type de sortie	PNP ou NPN selon raccordement
Courant de sortie maxi (diagnostique)	10 mA
Raccordement électrique	Fils : BN (brun) = +, BU (bleu) = -, BK (noir) = sortie
Indicateurs LED	Verte (opérationnel), Jaune (sortie commutée), Rouge (erreur/désalignement)
Aide au réglage	Bouton sur émetteur augmentant temporairement l'intensité lumineuse
Programmation	Réglage de sensibilité avec objet et sans objet (statique ou dynamique)
Sécurité laser	Ne pas regarder dans l'axe de la source lumineuse
Classe laser	Classe 2
Montage	Sur équerre de fixation, éviter les vibrations
Entretien	Nettoyer les lentilles régulièrement
Nettoyage des lentilles	Chiffon doux, sans solvants ni produits abrasifs
Étiquettes fournies	Étiquette d'avertissement laser à apposer près du capteur
Norme	UL 508 (limited voltage)

FOIRE AUX QUESTIONS - OG5068 IFM

Comment régler la sensibilité du capteur OG5068 ?

Pour un réglage statique, activez le mode programmation en appuyant 2 secondes sur le bouton du récepteur jusqu'à ce que la LED rouge clignote. Les LED jaune et verte clignotent alternativement. Ensuite, placez l'objet et appuyez une fois, puis retirez l'objet et appuyez une fois. La cellule revient en mode fonctionnement avec la LED verte allumée.

Comment aligner correctement l'émetteur et le récepteur ?

Montez le récepteur avec l'équerre de fixation. Orientez l'émetteur de sorte que le spot lumineux touche la lentille du récepteur. Utilisez l'aide au réglage de l'émetteur (bouton) pour augmenter temporairement l'intensité et faciliter l'alignement. La LED de contrôle valide l'alignement.

Que signifient les différentes LED sur le capteur ?

LED verte allumée : appareil opérationnel. LED jaune allumée : la sortie est commutée. LED rouge allumée : erreur de détection (mauvais alignement, lentilles sales). LED jaune+rouge clignotant à 2 Hz : court-circuit en sortie ; à 1 Hz : erreur interne.

Comment raccorder électriquement le capteur OG5068 ?

Mettez l'installation hors tension avant le raccordement. Utilisez une alimentation isolée galvaniquement avec protection contre les surcharges. Raccordement : fil brun (+), fil bleu (-), fil noir (sortie). La fonction de sortie (PNP/NPN) se programme par le branchement.

Que faire si la LED rouge reste allumée ?

La LED rouge indique une erreur de détection. Vérifiez l'alignement de l'émetteur et du récepteur, nettoyez les lentilles avec un chiffon doux. La sortie diagnostique se réinitialise 4 secondes après la détection correcte de l'objet.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs qui pourraient endommager les lentilles en plastique.

Quelles précautions de sécurité laser dois-je prendre ?

Ne regardez jamais directement dans l'axe du faisceau laser. Apposez les étiquettes d'avertissement fournies près du capteur. Le laser est de classe 2, mais évitez toute exposition oculaire.

Comment bloquer et débloquer le capteur ?

Pour bloquer, appuyez sur le bouton du récepteur pendant 10 secondes. Les LED clignotent alternativement puis s'éteignent : la cellule est bloquée. Pour débloquer, effectuez la même opération ; après 10 secondes, les LED s'éteignent et le déblocage est annulé.

Quelle est la fonction de la sortie diagnostique ?

La sortie diagnostique (fc output, max 10 mA) commute en cas d'erreur de détection (mauvais alignement, lentilles sales) après environ 4 secondes, et se réinitialise 4 secondes après le retour à une détection correcte. En cas de court-circuit, elle commute immédiatement et se réinitialise après 2 secondes.

Puis-je utiliser ce capteur pour détecter des objets transparents ?

Oui, mais un réglage de sensibilité est nécessaire. Utilisez le mode programmation décrit dans la notice pour ajuster la sensibilité avec l'objet transparent et sans objet. Si le réglage échoue (LED rouge clignote), le capteur conserve les réglages précédents.

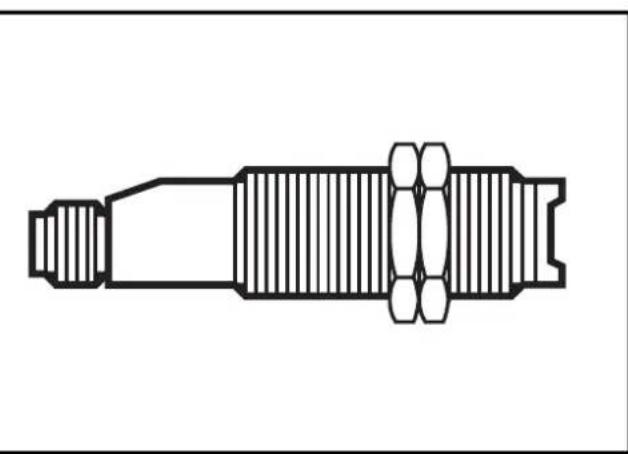

MODE D'EMPLOI OG5068 IFM

efector200

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Ne pas regarder dans l'axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.

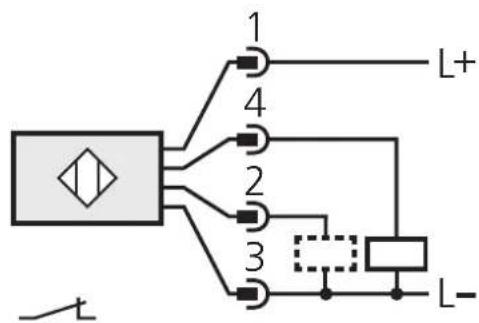

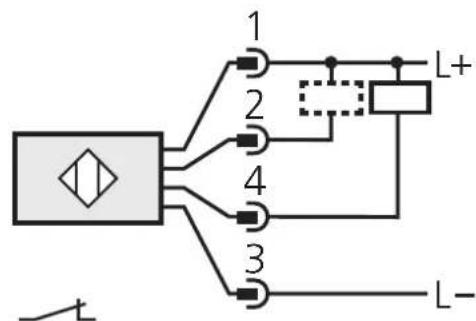

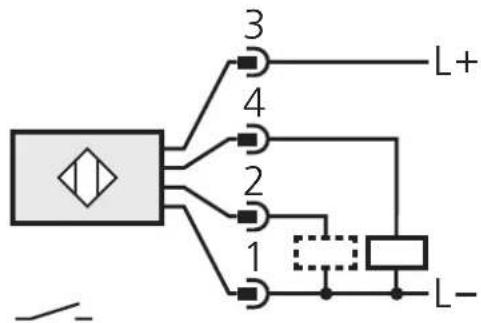

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement: voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output): 10mA maxi.

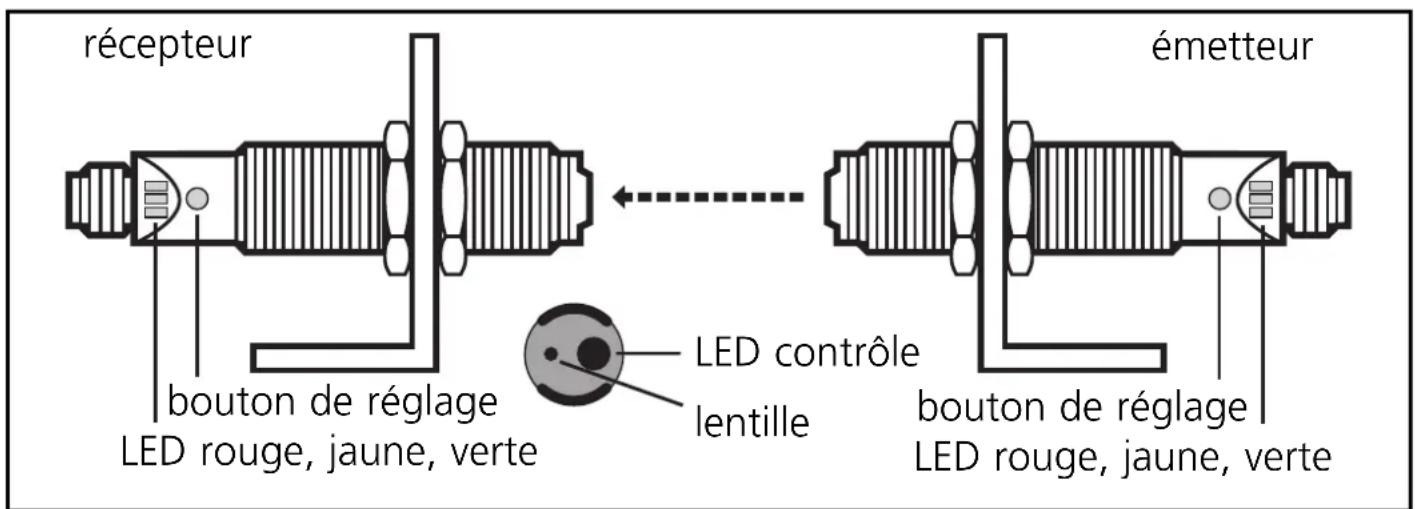

Montage et alignement

Monter le récepteur (forme OGEL...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGPL...) en direction du récepteur; le spot lumineux doit toucher la lentille du récepteur (validation par LED contrôle). Portée optimale seulement avec orientation précise.

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement le plus faible changement de la position de montage peut provoquer alignement.

Aide au réglage

Pour orienter la cellule, l'émetteur possède une aide au réglage.

Après pression sur le bouton de réglage de l'émetteur la LED rouge clignote, ensuite les LED verte et jaune clignotent alternativement. L'intensité de la lumière émise est augmentée et le spot lumière est clairement visible. En appuyant encore une fois la LED verte est allumée de nouveau et la lumière émise est mise de nouveau à l'intensité normale.

Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.
2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite, la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.
2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) faisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage

récepteur Appuyer pendant 10s.

→

La LED rouge clignote brièvement ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Déblocage

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte est allumée	L'appareil est operationnel.
LED jaune est allumée	La sortie est commutée.
LED rouge est allumée	Erreur lors de la détction de l'objet, par ex. mauvaisdésalignment, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternatively, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

PIN 2 = fc-output
