OG5012 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements (cellule réflexe)
Marque	IFM
Modèle	OG5012
Gamme	efector200
Technologie de détection	Réflexe (avec réflecteur nid d'abeille ou bande adhésive réflexe)
Portée standard	3 m
Alimentation électrique	DC 10-30 V (estimation d'après normes IFM)
Consommation électrique	Moins de 50 mA (estimation)
Type de sortie	Sortie de commutation (PNP ou NPN selon modèle)
Indicateur de commutation	LED allumée lorsque la sortie est active
Raccordement électrique	3 fils : BN (brun) = +, BU (bleu) = -, BK (noir) = sortie
Matériau du boîtier	Plastique (type standard IFM)
Montage	Sur équerre de fixation avec écrous fournis
Fonctions principales	Détection sans contact d'objets et matières, signal de commutation
Entretien	Nettoyage régulier des lentilles
Sécurité	Mettre l'installation hors tension avant tout raccordement
Réparabilité	Produit non réparable (hors nettoyage)
Pièces détachées	Aucun pièce détachée disponible

FOIRE AUX QUESTIONS - OG5012 IFM

Comment raccorder le détecteur OG5012 ?

Raccordez les fils selon les couleurs : BN (brun) au positif, BU (bleu) au négatif, BK (noir) à l'entrée de commande. Coupez l'alimentation avant toute intervention.

Quelle est la portée du détecteur ?

La portée standard est de 3 mètres avec un réflecteur nid d'abeille de 80 mm ou une bande adhésive réflexe.

Pourquoi la LED ne s'allume-t-elle pas ?

Vérifiez l'alimentation, les connexions et l'orientation du détecteur. La LED s'allume lorsque la sortie est commutée.

Quel type de réflecteur utiliser ?

Utilisez un réflecteur nid d'abeille (80 mm) ou une bande adhésive réflexe compatible.

Comment nettoyer le détecteur ?

Nettoyez délicatement les lentilles avec un chiffon doux et sec. Évitez les solvants agressifs.

Puis-je utiliser le détecteur en extérieur ?

Le manuel ne précise pas d'usage extérieur. Utilisez-le en intérieur ou sous abri, sauf indication contraire.

Quelle tension d'alimentation ?

L'alimentation doit être en courant continu (DC) entre 10 et 30 V. Consultez l'étiquette du produit.

Comment orienter le détecteur ?

Orientez-le précisément vers le réflecteur pour une portée optimale. Utilisez l'équerre de fixation.

Le détecteur est-il réparable ?

Le détecteur n'est pas réparable. Seul le nettoyage des lentilles est possible. En cas de panne, remplacez-le.

Que faire si le détecteur détecte mal ?

Vérifiez la propreté des lentilles, l'orientation et l'état du réflecteur. Assurez-vous que le réflecteur est bien perpendiculaire au faisceau.

MODE D'EMPLOI OG5012 IFM

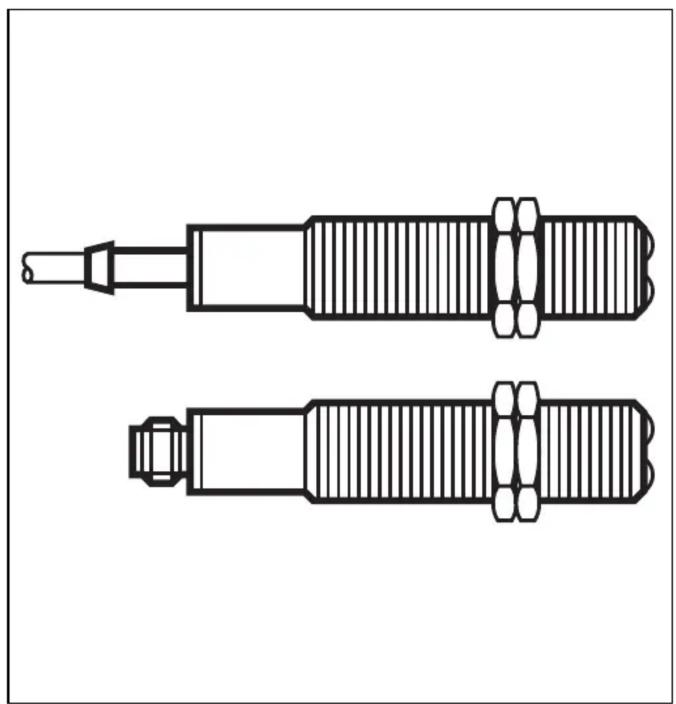

efector200®

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflexe, ce système réflexe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée standard 3 m ; (valeurs sur un réflecteur «nid d'abeille» 80 mm).

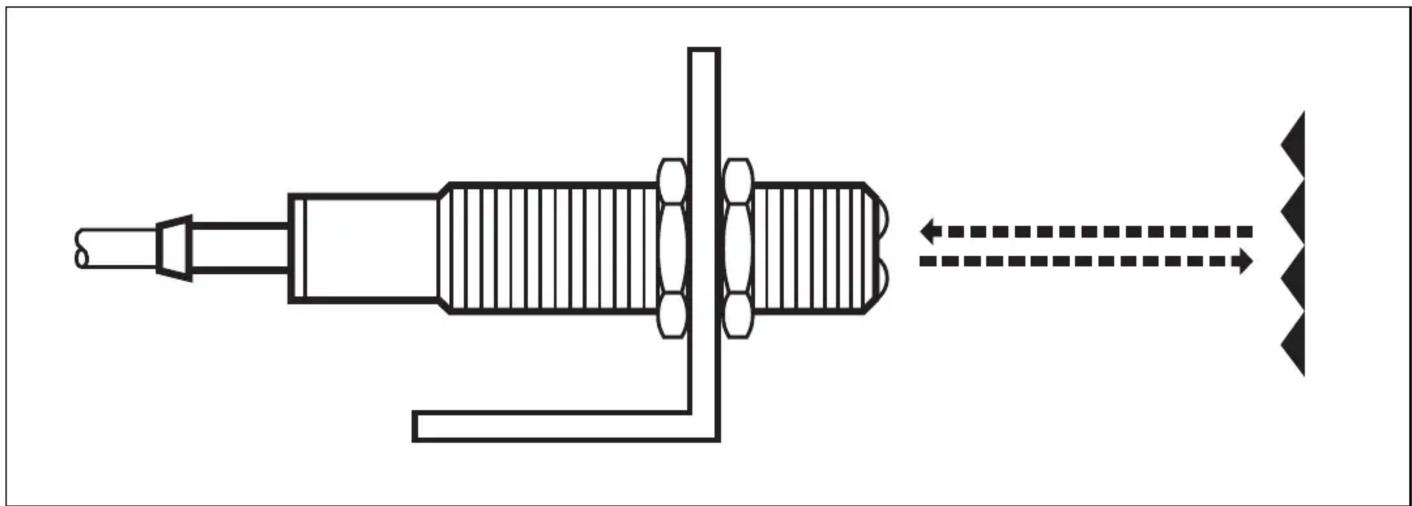

Montage

Fixer le réflecteur / la bande adhésive réflexe. Orienter la cellule réflexe et la monter avec une équerre de fixation ; utiliser les écrous fournis pour une fixation optimale.

Portée optimale seulement avec une orientation précise.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement.

Raccordement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu, BK = noir.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. La LED est allumée lorsque la sortie est commutée.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement.
