Type de produit	Détecteur de mouvements (photocellule réflex)
Marque	IFM
Modèle	OU5094
Catégorie	Détecteur de mouvements
Tension d'alimentation	10-55 V DC
Courant de sortie	250 mA (protégé contre les courts-circuits et surcharges)
Type de sortie	PNP ou NPN (configurable selon le modèle)
Fonction de sortie	Éclairement (NO) ou obscurcissement (NF)
Principe de détection	Réflexion directe
Portée typique	Jusqu'à 2 m (selon l'objet)
Indice de protection	IP67
Matériau du boîtier	Plastique (PBTP)
Température de fonctionnement	-25°C à +70°C
Dimensions (approx.)	50 x 50 x 20 mm
Poids (approx.)	50 g
Raccordement	Connecteur M12 (4 broches)
Affichage	LED de commutation (jaune)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter les consignes de tension et de coupure d'alimentation avant toute intervention.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de défaut, remplacer l'appareil.

FOIRE AUX QUESTIONS - OU5094 IFM

Comment cabler le détecteur OU5094 ?

Le détecteur possède un connecteur M12 à 4 broches. Le brochage standard est : broche 1 = +V (10-55 V DC), broche 3 = 0V (GND), broche 4 = sortie (PNP ou NPN selon modèle). Consultez le schéma dans la notice pour plus de détails.

Que signifient PNP et NPN pour ce détecteur ?

PNP : la sortie commute le +V (charge connectée au 0V). NPN : la sortie commute le 0V (charge connectée au +V). Le choix dépend de votre automate ou de votre logique de câblage.

Quelle est la portée maximale du OU5094 ?

La portée dépend de l'objet détecté. Pour un objet standard (carte blanche), elle peut atteindre 2 mètres. Pour des objets sombres ou réfléchissants, la portée est réduite.

Comment régler la sensibilité ou le seuil de détection ?

Le modèle OU5094 ne dispose pas de réglage de sensibilité externe. La portée est fixe. Utilisez un autre modèle avec potentiomètre si un réglage est nécessaire.

Le détecteur ne s'allume pas ou ne commute pas, que faire ?

Vérifiez l'alimentation (10-55 V DC) et le câblage. Assurez-vous que la LED jaune s'allume en présence d'objet. Si rien, testez avec une autre source d'alimentation ou remplacez le détecteur.

Puis-je utiliser ce détecteur en extérieur ?

Oui, l'indice de protection IP67 permet une utilisation en extérieur, à condition de protéger le connecteur de l'humidité avec un capuchon adapté.

Ce détecteur est-il compatible avec un automate Siemens S7-1200 ?

Oui, si vous utilisez la version PNP (éclairement ou obscurcissement) avec une entrée S7-1200 en mode PNP. Le câblage doit respecter les tensions communes.

Quelle est la consommation électrique du OU5094 ?

La consommation est inférieure à 20 mA (sans charge). Avec la charge de sortie, ajoutez le courant de la charge (max 250 mA).

Le produit est-il garanti ?

La garantie standard IFM est de 5 ans (sauf usure normale ou dommages dus à une mauvaise utilisation). Conservez la facture.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. En cas de salissures tenaces, humidifiez légèrement avec de l'eau. Ne jamais utiliser de produits chimiques agressifs.

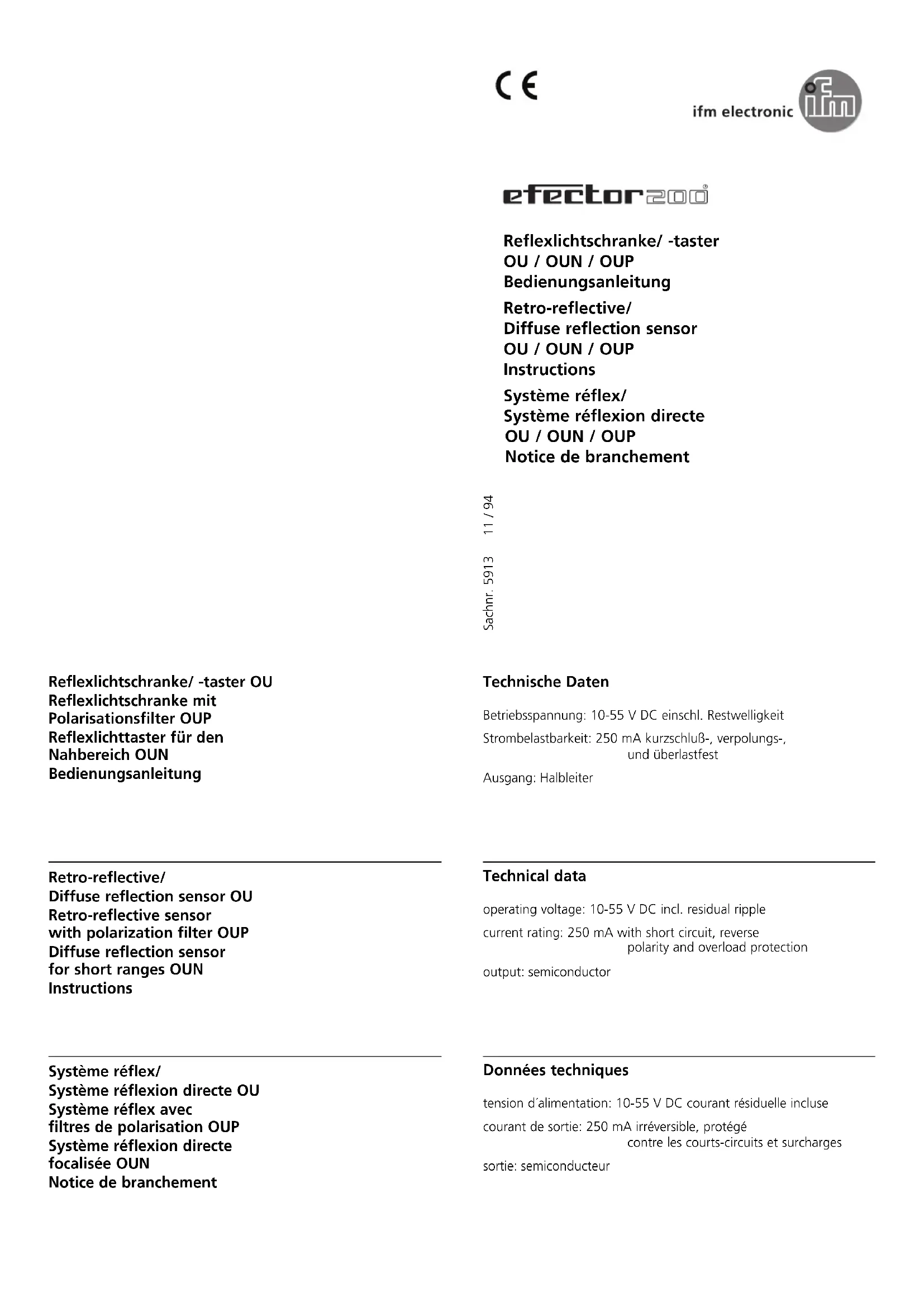

MODE D'EMPLOI OU5094 IFM

Système réflexion directe

OU / OUN / OUP

Notice de branchement

Réflexlichtschranke/ -taster OU

Système réflexion directe OU

Système réflex avec

filtres de polarisation OUP

Système réflexion directe

focalisée OUN

Notice de branchement

tension d'alimentation: 10-55 V DC courant résiduel incluse

courant de sortie: 250 mA irréversible, protégé

contre les courts-circuits et surcharges

semiconducteur

système OUT/OUN-HPKG éclairement (PNP) réflexion directe OUT/OUN-DPKG obscurcissement (PNP) système réflexion OUT/OUN-HNKG éclairement (NPN) directe focalisée OUT/OUN-DNKG obscurcissement (NPN) système réflex OUR/OUP-DPKG obscurcissement (PNP) système réflex OUR/OUP-HPKG éclairement (PNP) avec filtre de OUR/OUP-DNKG obscurcissement (NPN) polarisation OUP OUR/OUP-HNKG éclairement (NPN)
