Type de produit	Codeur incremental rotatif
Marque	IFM
Modèle	RU6056
Tension d'alimentation	5 V TTL ou 10...30 V HTL
Protection des sorties	Contre courts-circuits (5 V sur 0 V ; HTL sur 0 V et L+, max. 1 min)
Signaux de sortie	A, B et index zéro, avec signaux inversés disponibles
Déphasage électrique	90° entre A et B pour déterminer le sens de rotation
Longueur maxi de câble	100 m (5 V TTL), 300 m (10...30 V HTL)
Distance mini aux sources parasites	20 cm
Raccordement électrique	Embase mâle (5 pôles) ou câbles (5 ou 13 fils)
Montage	Sur flasque de fixation E60033, avec accouplement flexible
Diamètre du boîtier (estimé)	58 mm (type industriel courant)
Poids (estimé)	Environ 150 g
Résolution (estimée)	Jusqu'à 5000 impulsions par tour
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon sec
Température de fonctionnement (estimée)	-20 °C à +70 °C
Indice de protection (estimé)	IP65 (boîtier fermé)
Accessoires disponibles	Flasque de fixation E60033, câbles de raccordement
Réparabilité	Pièces détachées non disponibles ; remplacer l'appareil
Documentation	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - RU6056 IFM

Quel type de produit est le RU6056 ?

Le RU6056 est un codeur incremental rotatif (ou décodeur numérique) de la marque IFM, utilisé pour mesurer des déplacements angulaires et linéaires.

Quelles sont les tensions d'alimentation possibles ?

L'appareil peut être alimenté en 5 V TTL ou en 10...30 V HTL. Vérifiez la version de votre codeur.

Comment raccorder les fils du codeur ?

Référez-vous au tableau de branchement dans la notice. Les fils non utilisés doivent être isolés. Mettez l'installation hors tension avant tout raccordement.

Quelle est la longueur maximale de câble ?

100 m pour la version 5 V TTL, et 300 m pour la version 10...30 V HTL, avec des câbles appropriés.

Comment protéger le codeur des parasites ?

Installez les câbles à au moins 20 cm des sources parasites. Utilisez des câbles blindés, le blindage étant relié au boîtier.

Que faire en cas de coupure secteur ?

Le codeur fournit un index zéro une fois par tour, qui peut servir de repère après une remise sous tension.

Comment monter le codeur sur un arbre ?

Utilisez un accouplement flexible à soufflet pour compenser les déports. Fixez le flasque de fixation sur une base à ressort si nécessaire.

Quels sont les signaux de sortie ?

Les sorties A et B sont déphasées de 90° pour indiquer le sens de rotation, et une sortie index zéro est disponible. Les signaux inversés sont aussi fournis.

Comment nettoyer le codeur ?

Nettoyez l'extérieur avec un chiffon sec et non pelucheux. Évitez les solvants agressifs.

Où trouver des pièces détachées ou accessoires ?

Consultez le site web d'IFM (www.ifm.com) pour les accessoires comme le flasque de fixation E60033. Les pièces détachées internes ne sont pas vendues séparément.

MODE D'EMPLOI RU6056 IFM

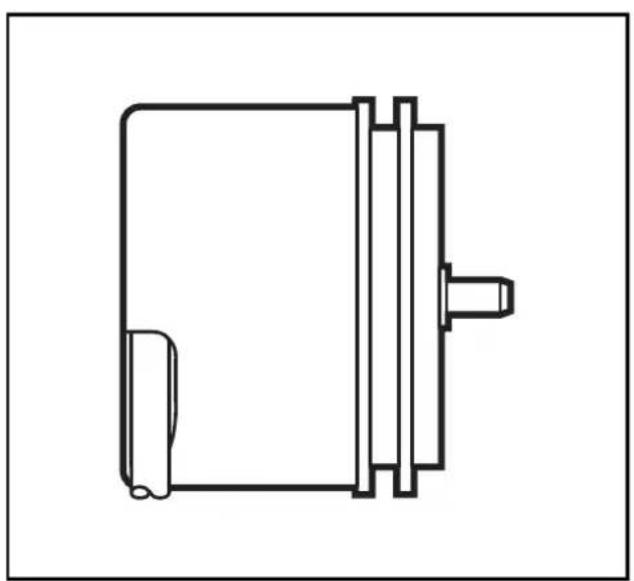

Montageanleitung installation instructions notice de montage

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des cables ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits français ou une connexion intermessive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm1001.xx
	5 pôles
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier
	ifm1013.xx câble 5 fils câble		13 fils
L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - -	blanc
A	2	vert	brun
A nég.	- -	vert
B	4	blanc	gris
B neg.	- -	rose
index 0	5	jaune	rouge
index 0 nég.	- -	noir
défaut nég.	- -	violet
libre	- -	-
libre	- -	jaune
blindage	3	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le cable ou par des cables à se procurer séparément.

Lorsque des cables appropriés sont utilisés, la longueur maximale du cable est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les cables doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tressé dans le cable est relié au boîtier du codeur.

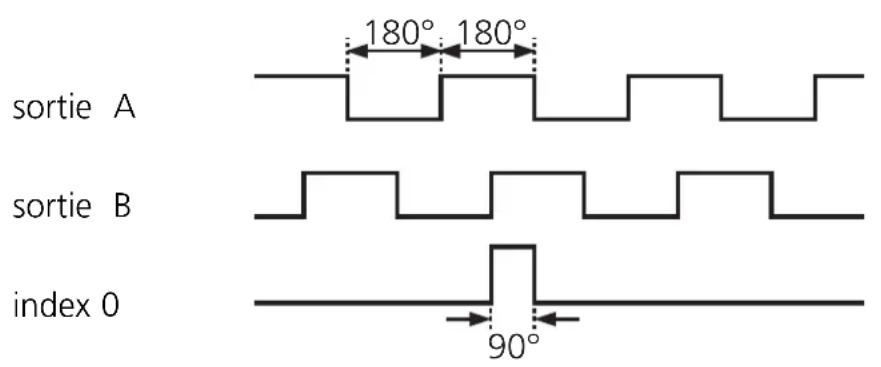

Signaux de sortie

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de, de ce fait le sens de rotation peut être évalué dans le modulelectronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur il peut être utilisé comme repéré à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre: l'appareil risque d'être détruit!

Le codeur peut être visse sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle elastique pour compenser les déports de l'arbre afin de protégger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flamque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

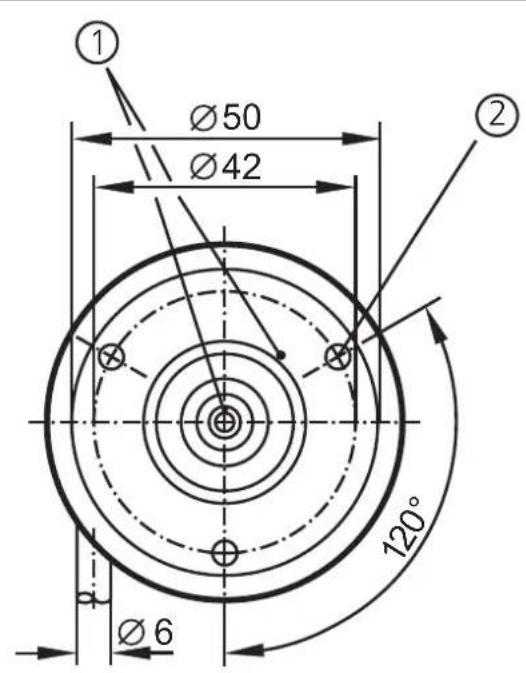

flasque de fixation E60033

1) repère 2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www. ifm. com.
