AC2380 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-interface à boutons lumineux
Marque	IFM
Modèle	AC2380
Matériau du boîtier	Acier inoxydable
Alimentation	Via bus AS-interface (AS-i + / AS-i -)
Version AS-interface	3.0, compatibilité descendante
Nombre d'entrées	2 (boutons poussoirs)
Nombre de sorties	2 (LED)
Couleurs des LED	LED bleue (1 NO) et LED blanche (1 NO)
Profil AS-i	S-B.A.E
Mode d'adressage étendu	Oui
Nombre maximal de modules par maître	62
Type de connexion	Connecteur M12 (5 broches)
Couple de serrage recommandé	0,3 à 0,5 Nm
Indice de protection	IP67 (estimation standard pour modules AS-i)
Température de fonctionnement	-25°C à +70°C (estimation standard)
Entretien	Aucun entretien nécessaire
Élimination	Élimination écologique selon les règlements nationaux
Accessoires recommandés	Unité d'adressage AC1154

FOIRE AUX QUESTIONS - AC2380 IFM

Quel est le type de produit du IFM AC2380 ?

Le IFM AC2380 est un module électronique AS-interface à boutons lumineux, conçu pour les applications industrielles.

Comment adresser le module AC2380 ?

L'adressage s'effectue via le connecteur M12 à l'aide d'une unité d'adressage (réf. AC1154). À la livraison, l'adresse est 0. Il faut affecter une adresse libre entre 1A et 31B.

Quelles sont les fonctions des LED du module ?

Le module possède une LED PWR verte qui indique l'alimentation AS-i, une LED FAULT rouge pour les erreurs de communication, et deux LED de sortie (bleue et blanche) commandées par les bits de données.

Comment raccorder électriquement le module AC2380 ?

Le raccordement se fait via un connecteur M12. Broche 1 : AS-i +, broche 3 : AS-i -. Il faut serrer avec un couple de 0,3 à 0,5 Nm pour garantir l'indice de protection.

Quel est le nombre maximal de modules par maître AS-i ?

Le nombre maximal de modules par maître est de 62 esclaves.

Le module AC2380 est-il compatible avec les versions antérieures d'AS-interface ?

Oui, il supporte la version AS-interface 3.0 avec compatibilité descendante.

Comment monter le module AC2380 ?

Le montage se fait par les trous existants, à l'aide de vis. La position peut être verticale ou couchée à plat. Il est impératif de mettre l'installation hors tension avant le montage.

Quels sont les profils AS-i du module ?

Le profil AS-i est S-B.A.E avec mode d'adressage étendu.

Que faire en cas de défaut de communication ?

Si la LED FAULT rouge est allumée, cela indique une erreur de communication AS-i. Vérifiez que l'adresse de l'esclave n'est pas 0 (adresse par défaut) et que le câblage est correct.

Comment entretenir le module AC2380 ?

Le module ne nécessite aucun entretien. En fin de vie, il doit être éliminé écologiquement selon les réglementations nationales.

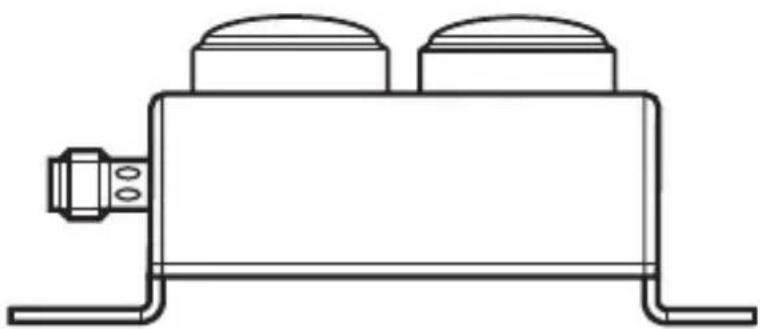

MODE D'EMPLOI AC2380 IFM

Notice d'utilisation

Module à boutons lumineux AS-i

Acier inox

AC2380

AC2381

1 Remarques préliminaires....3 1.1 Explication des symboles....3 2 Consignes de sécurité....3 3 Fonctionnement et caractéristiques....3 4 Montage....4 5 Raccordement électrique....4 5.1 Raccordement des broches/bits de données....4 5.2 Bits de données....4 6 Adressage....5 7 Fonctionnement....5 8 Schéma d'encombrement....5 9 Maintenance, réparation et élimination....5

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Explication des symboles

▶ Action à faire

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante

4 Montage

▶ Mettre l'installation hors tension avant le montage.

▶ Montage par les trous existants.

La position de montage peut être verticale ou couchée à plat.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

Afin de garantir l'indice de protection :

▶ Raccorder la connexion AS-i à la prise M12. ▶ Serrer fermement, couple de serrage recommandé 0,3...0,5 Nm.

Connecteur M12

1: AS-i +

3: AS-i -

AC2380

2 entrées / 2 sorties / 1 NO - LED bleue / 1 NO - LED blanche

Profil AS-i S-B.A.E / mode d'adressage étendu : oui

AC2381

2 entrées / 2 sorties / 1 NF - LED rouge / 1 NO - LED verte

Profil AS-i S-B.A.E / mode d'adressage étendu : oui

5.2 Bits de données

D0 D1 D2 D3
-- DI-2 : bouton 1 DI	-3 : bouton 2
DO-0 : LED 1 DO-1	: LED 2 --

6 Adressage

▶ Adressage de l'unité via le connecteur M12. À la livraison, l'adresse est 0. ▶ Affecter une adresse libre entre 1A et 31B.

Unité d'adressage AC1154Raccordement de la prised'adressage

1 : AS-i + / 2 : TTL → / 3 : AS-i -4 : TTL ← / 5 : + 5 V

7 Fonctionnement

LED PWR verte allumée : alimentation en tension AS-i ok

LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0

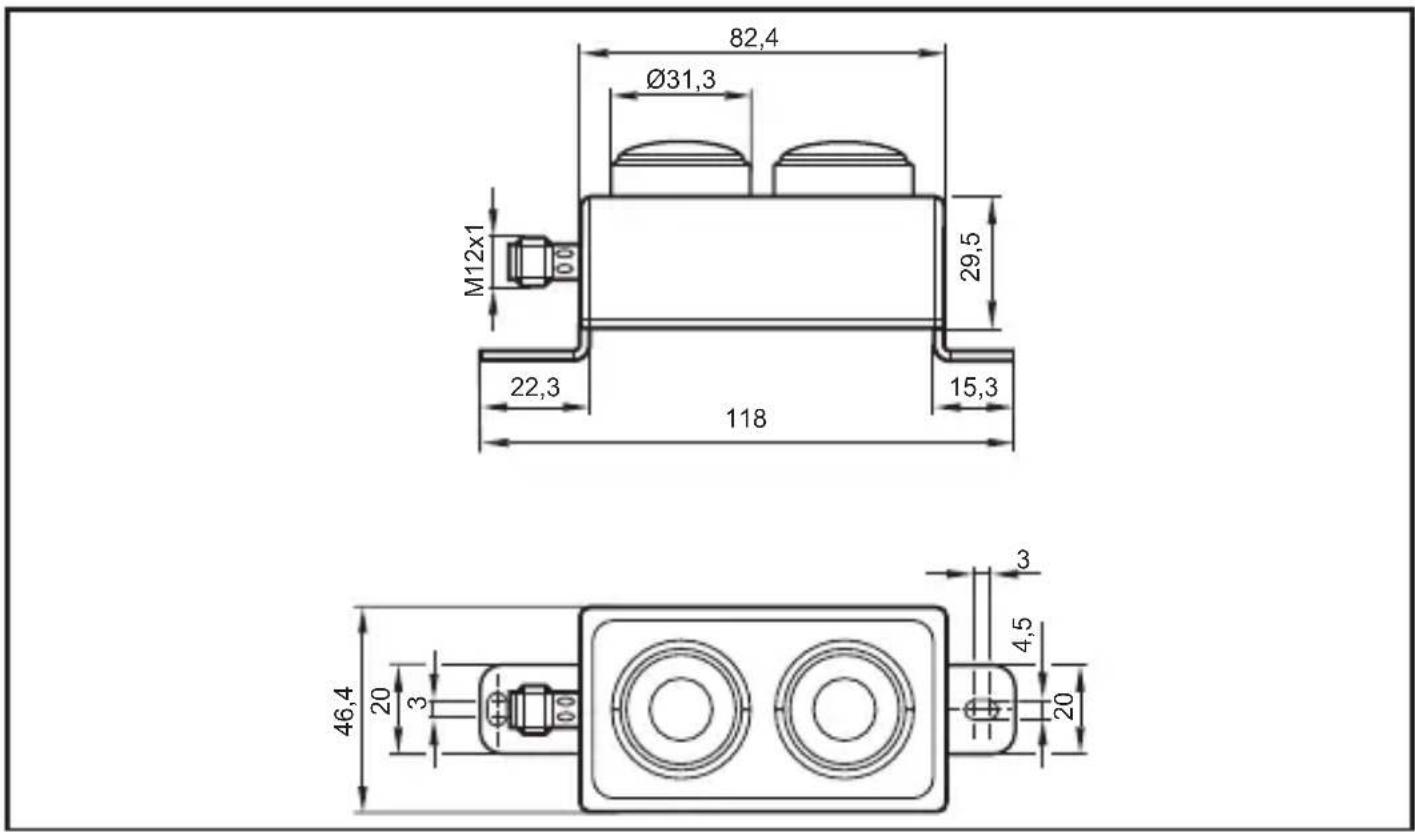

8 Schéma d'encombrement

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
