Marque	IFM
Modèle	AC2476
Catégorie	Module électronique pour AS-Interface
Type	Module AS-i CompactLine, 4 entrées / 4 sorties
Dimensions (L x H)	60 x 152 mm
Poids	Environ 200 g
Alimentation	Via bus AS-i (30 V DC) et alimentation auxiliaire externe 24 V DC (câble noir)
Version AS-Interface	2.1
Nombre max. d'esclaves par maître	31
Entrées	4 entrées (prises M12, broches 2+4)
Sorties	4 sorties (prises M12, broche 4)
Puissance de commutation max.	20 W (pour charges selfiques, selon CEI 60947-5-2)
Protection externe recommandée	Diode de roue libre pour charges selfiques
Plage de températures	Non spécifié (estimation : -25 à +70 °C)
Indices de protection	IP65/67 (estimation, car module pour environnement industriel)
Montage	Sur surface plane avec vis M4 (couple 2,0-2,4 Nm)
Raccordement électrique	Câble plat AS-i jaune et noir, presse-étoupe
Adressage	Par unité d'adressage AC1154 (cordon EC70423) ou infrarouge (cordon E70211)
Affectation d'adresse	Adresse libre de 1 à 31 (par défaut 0)
LEDs de diagnostic	AS-i (verte), AUX (verte), IN/OUT (jaune), FAULT (rouge)
Entretien	Aucun entretien nécessaire ; en cas de défaut, remplacer l'ensemble du module (partie supérieure et inférieure)
Nettoyage	Nettoyer avec un chiffon sec si nécessaire
Sécurité	Montage et raccordement par un électricien qualifié ; respecter les règlements nationaux et internationaux
Pièces détachées	Aucune pièce détachée disponible ; remplacer le module complet
Informations générales	Conforme aux directives UE ; utilisation uniquement dans des circuits de classe 2 (cULus)

FOIRE AUX QUESTIONS - AC2476 IFM

Comment adresser le module AC2476 ?

Vous pouvez adresser le module en utilisant une unité d'adressage AC1154 avec le cordon d'adressage EC70423 pour un adressage filaire, ou avec le cordon E70211 pour un adressage infrarouge. L'adresse par défaut est 0 ; choisissez une adresse libre entre 1 et 31.

Que signifient les LED sur le module ?

La LED AS-i verte indique que l'alimentation AS-i est OK. La LED AUX verte indique que l'alimentation auxiliaire (24 V DC) est présente. Les LED IN/OUT jaunes s'allument lorsque l'entrée ou la sortie correspondante est commutée. La LED FAULT rouge signale une erreur de communication AS-i (adresse 0) ou un défaut périphérie (clignotement).

Comment installer le module AC2476 ?

Mettez l'installation hors tension. Montez l'embase sur une surface plane avec des vis M4 (couple 2,0-2,4 Nm). Placez les câbles plats AS-i (jaune) et d'alimentation auxiliaire (noir) dans les guides profilés. Positionnez la partie supérieure et serrez les vis M3,5 (couple 1,2-1,4 Nm). Fixez le module avec une vis M4-M5 (couple max 2,0-2,4 Nm). Raccordez les connecteurs M12 des capteurs et actionneurs (couple 0,8-1,5 Nm).

Quel est le nombre maximal de modules par maître AS-i ?

Avec la version AS-Interface 2.1, vous pouvez connecter jusqu'à 31 modules esclaves par maître.

Comment protéger les sorties lorsqu'elles commandent des charges selfiques (électrovannes) ?

Pour les charges selfiques, il est recommandé d'utiliser une diode de roue libre afin de limiter les surtensions. ifm propose des prolongateurs pour électrovannes avec diode intégrée.

Que faire en cas de défaut du module ?

Le module ne nécessite aucun entretien. En cas de défaut, remplacez l'ensemble du module : partie supérieure et partie inférieure. Assurez-vous d'une élimination écologique selon les règlements en vigueur.

Puis-je utiliser le module AC2476 avec des capteurs et actionneurs standards ?

Oui, le module est conçu pour des capteurs et actionneurs avec connecteurs M12. Les entrées acceptent des signaux de capteurs (broches 2+4) et les sorties commandent des actionneurs (broche 4). L'alimentation capteurs est fournie via le module.

Comment effectuer l'adressage infrarouge ?

Pour l'adressage infrarouge, utilisez l'unité d'adressage AC1154 avec le cordon E70211. Désactivez la communication AS-i (déconnectez le maître) avant l'adressage. Le module reste alimenté via le bus AS-i.

Quels sont les couples de serrage recommandés pour les différents éléments ?

Vis de montage M4 : 2,0-2,4 Nm. Vis de fixation de la partie supérieure M3,5 : 1,2-1,4 Nm. Connecteurs M12 : 0,8-1,5 Nm. Bouchons de protection : 0,6-0,8 Nm.

Le module est-il compatible avec les anciennes versions AS-Interface ?

Le module est conforme à la version AS-Interface 2.1. Il est compatible avec les maîtres supportant cette version. Les profils AS-i sont S-0.0.E (AC2474) et S-7.0.E (AC2476) en mode d'adressage non étendu.

MODE D'EMPLOI AC2476 IFM

Notice d'utilisation Module AS-i CompactLine

AC2474

AC2476

1 Remarque préliminaire....3 2 Consignes de sécurité....3 3 Fonctionnement et caractéristiques....3 4 Montage....4 5 Raccordement électrique....6 5.1 Protection externe pour les charges selfiques....6 6 Adressage....6 6.1 Adressage avec l'unité d'adressage AC1154 6 6.2 Adressage infrarouge....6 7 Raccordement des broches / bits de données....7 8 Eléments de service et d'indication....8 9 Maintenance, réparation et élimination....9 10 Données techniques....9 11 Schéma d'encombrement....10

1 Remarque préliminaire

▶ Action à faire

Retour d'information, résultat

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la notice d'utilisation. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 31 • AS-interface version 2.1

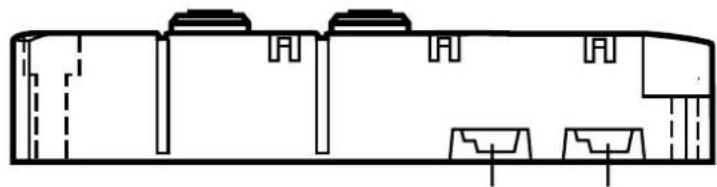

4 Montage

▶ Mettre l'installation hors tension avant le montage.

▶ Pour le montage, choisir une surface de montage plane. Tout le dessous du module doit être en contact avec la surface de montage.

▶ Fixer l'embase sur la surface de montage avec des vis de montage et des rondelles M4 (1). Couple de serrage 2,0...2,4 Nm.

▶ Poser soigneusement le câble plat AS-i jaune dans le guide profilé.

▶ Poser soigneusement le câble plat AS-i noir pour l'alimentation en tension externe dans le guide profilé (AC2472, AC2476).

▶ Positionner la partie supérieure et serrer les vis fournies M3,5 (2). Couple de serrage 1,2...1,4 Nm.

▶ Fixer le module avec une vis de montage et une rondelle M4... M5 (4) sur la surface de montage. Couple de serrage max. 2,0...2,4 Nm.

▶ Raccorder les connecteurs des capteurs (5) aux prises M12. Couple de serrage 0,8...1,5 Nm.

▶ Couvrir les prises non utilisées avec des bouchons de protection (E73004)*. Couple de serrage 0,6...0,8 Nm.

▶ Utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.

*à commander séparément

En cas d'influences perturbatrices sur les câbles de capteurs ou sur le câble plat noir (24 V DC alimentation auxiliaire), l'utilisation des ressorts de mise à la terre fonctionnelle peut mener à une amélioration de la CEM.

Condition préalable : une connexion sans perturbation et de faible impédance à la masse de l'installation.

▶ Si nécessaire, vous pouvez mettre le module à la terre par les ressorts de mise à la terre fonctionnelle intégrés aux trous de montage (3).

1: Vis de montage et rondelles M4 (non fournies). Couple de serrage 2,0...2,4 Nm. 2: Vis fournies M3,5. Couple de serrage 1,2...1,4 Nm. 3: Ressorts de mise à la terre fonctionnelle 4: Vis de montage et rondelle M4... M5 (non fournies).

Rivet prémonté dans le trou de montage. Couple de serrage max. 2,0...2,4 Nm.

5: Connecteur M12. Couple de serrage 0,8...1,5 Nm.

Prendre en compte le couple de serrage max du câble de raccordement.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Prévu seulement pour le raccordement aux circuits de classe 2 (cULus class 2).

5.1 Protection externe pour les charges selfiques

Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conçu pour des valeurs jusqu'à 20 W (selon CEI 60947-5-2, classe d'utilisation DC-13).

Recommandation : en cas de charges selfiques utiliser une diode de roue libre. ifm electronic propose des prolongateurs pour électrovannes avec une diode de roue libre intégrée.

6 Adressage

▶ Affecter une adresse libre entre 1 et 31.

6.1 Adressage avec l'unité d'adressage AC1154

Le module peut être adressé par le cordon d'adressage EC70423.

6.2 Adressage infrarouge

Le module AS-i permet également l'adressage infrarouge avec l'unité d'adressage AC1154 et le cordon d'adressage E70211.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge.

▶ Déconnecter le maître.

▶ Alimenter les esclaves en tension via l'alimentation AS-i.

Lorsque les blocs d'alimentation AS-i SL d'ifm sont utilisés, la communication peut être désactivée par un cavalier sur le bloc d'alimentation.

Entrées

1: alimentation capteurs + 2+4: entrée données 3: alimentation capteurs - 5: terre fonctionnelle

Sorties

3: tension externe AUX - 4: sortie de commutation 5: terre fonctionnelle (FE) 1,2 : non raccordées (n. c.)

AC2474

4 entrées

Profil AS-i S-0.0. E / mode d'adressage étendu : non

Bit de donnée D0 D1 D2 D3
Entrée 1 2 3 4
Prise I-1 I-2 I-3 I-4
Broche 2+4 2+4 2+4 2+4

AC2476

4 entrées / 4 sorties

Profil AS-i S-7.0. E / mode d'adressage étendu : non

Bit de donnée D0 D1	D2	D3
Entrée	1	2	3	4
Prise	I-1	I-2	I-3	I-4
Broche	2+4	2+4	2+4	2+4
Sortie	1	2	3	4
Prise	O-1	O-2	O-3	O-4
Broche	4	4	4	4

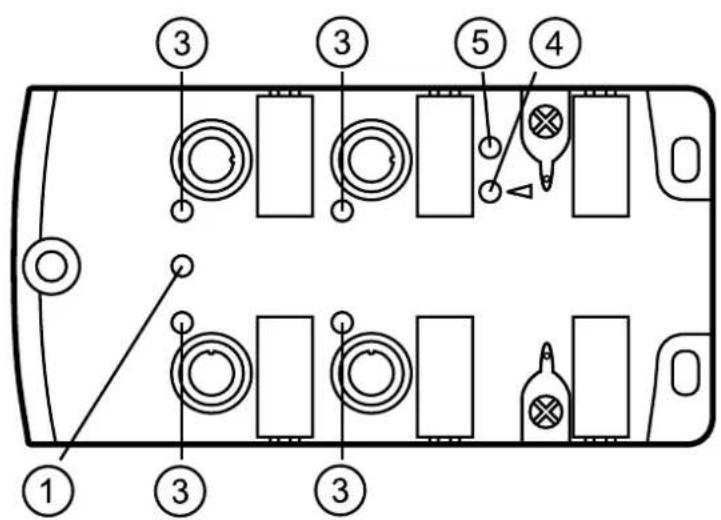

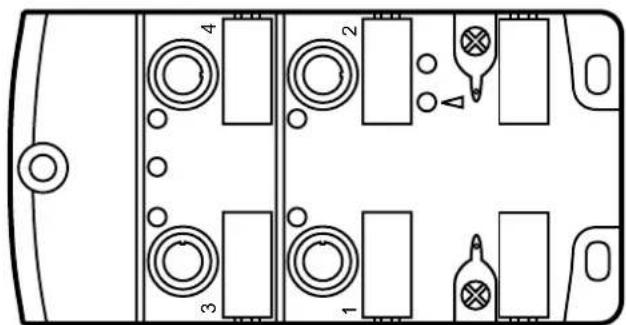

8 Eléments de service et d'indication

LED AS-i verte allumée : alimentation en tension AS-i ok

LED AUX verte allumée : alimentation AUX ok (AC2476)

LED IN / OUT jaune allumée : entrée, sortie commutée

LED FAULT rouge allumée : erreur de communication AS-i, l'esclave

ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0

LED FAULT rouge clignote : défaut périphérie, par ex. alimentation capteur

/ sortie en surcharge ou en court-circuit, communication active

LED adressage IR : récepteur infrarouge

Une surcharge ou un court-circuit de l'alimentation des entrées et des sorties est signalé au maître AS-i (version 2.1 ou supérieure) en tant que défaut périphérie.

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien. En cas de défaut : remplacer toujours la partie supérieure et la partie inférieure du module.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Données techniques

Données techniques et informations supplémentaires sur notre site web à www. ifm. com.

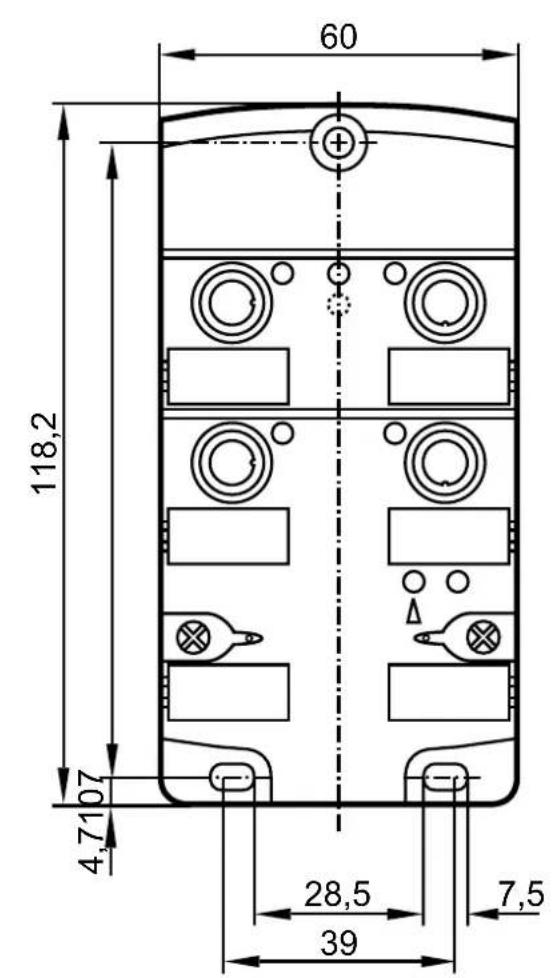

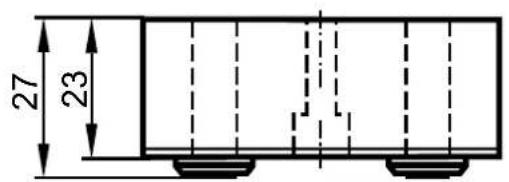

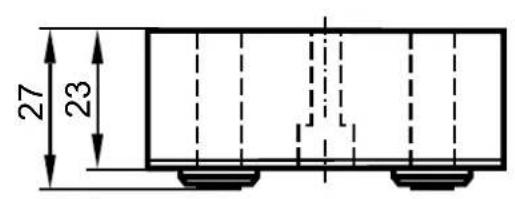

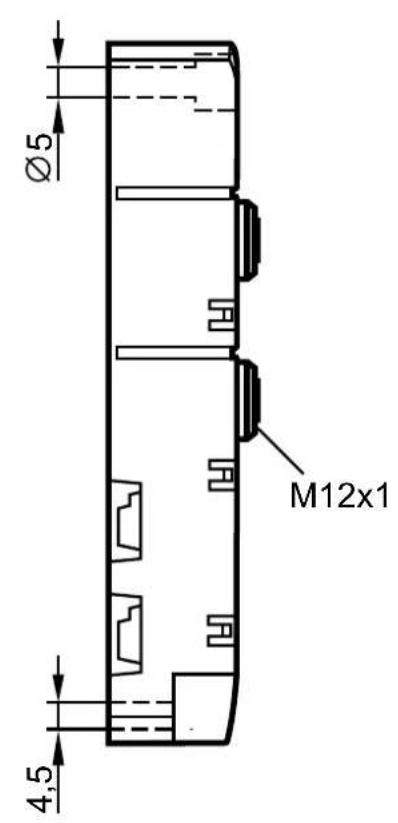

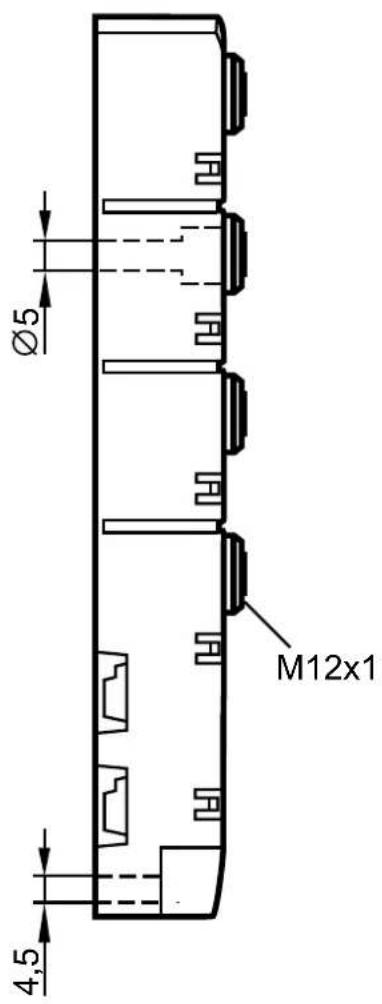

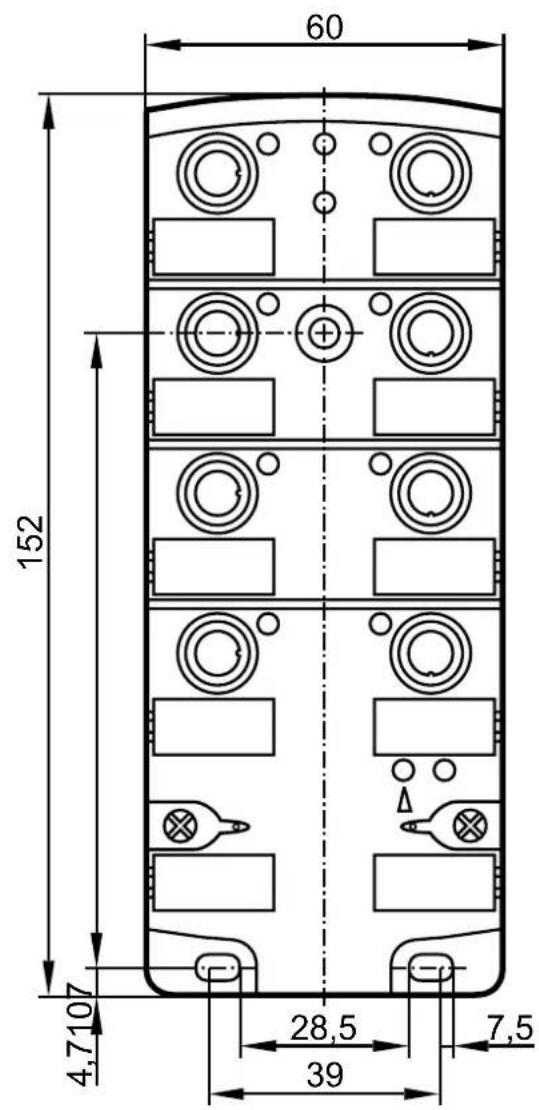

11 Schéma d'encombrement

AC2474
