MODE D'EMPLOI OG5064 IFM
efector200®
Fonctionnement et caractéristiques
Ces barrages photoélectriques détectent des objects et des matières sans contact et indiquent leur présence par un signal de commutation.
Portée (r) : voir l'étiquette.
Rayonnement laser ; laser de classe 2.
Ne pas regarder dans l'axe de la source lumineuse!
Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.
Raccordement électrique
Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.
Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.
Raccordement: voir page 17 ou l'étiquette de la cellule.
Couleurs des fils: BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement: voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output): 10mA maxi.
Montage et alignement

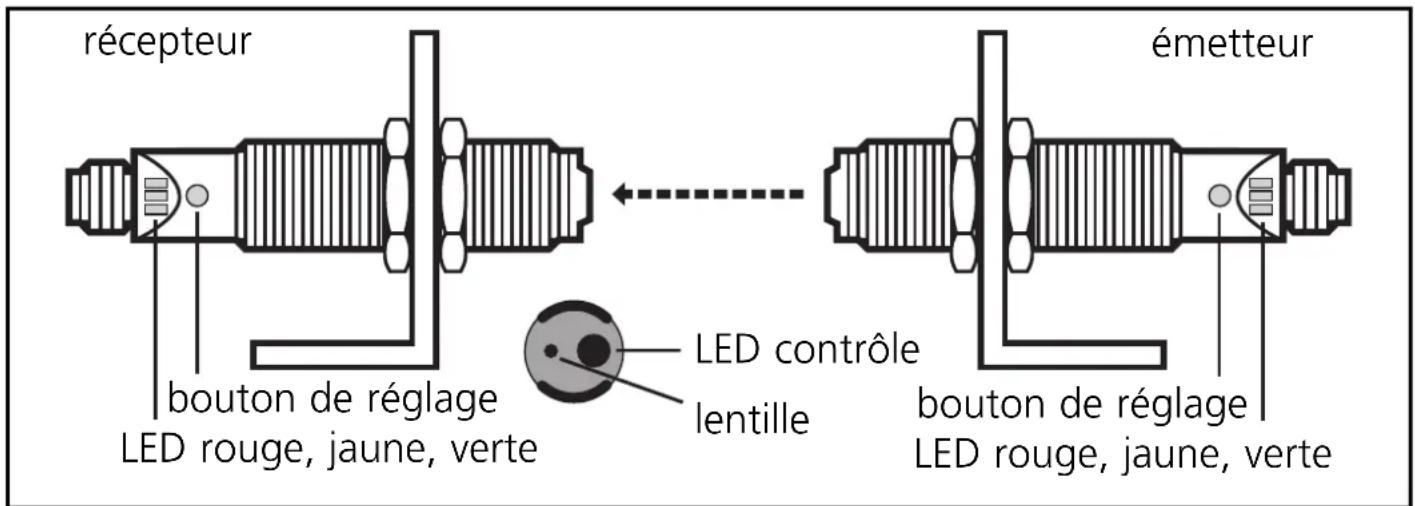

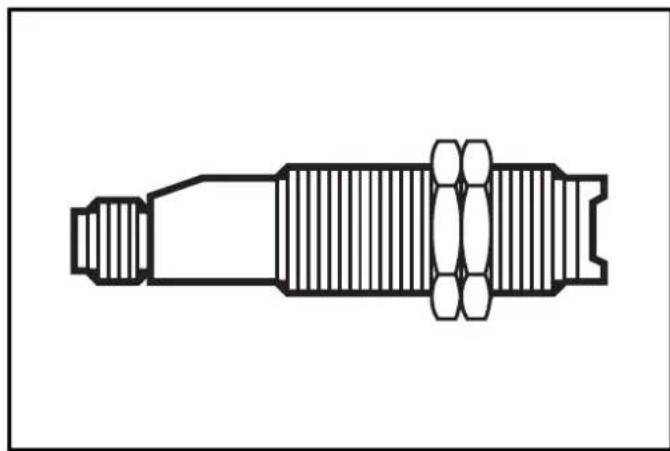

Monter le récepteur (forme OGEL...) avec l'équerre de fixation.
Orienter l'émetteur (forme OGSL...) en direction du récepteur; le spot lumineux doit toucher la lentille du récepteur (validation par LED contrôle). Portée optimale seulement avec orientation précise.
Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement le plus faible changement de la position de montage peut provoquer alignement.
Aide au réglage
Pour orienter la cellule, l'émetteur possède une aide au réglage.
Après pression sur le bouton de réglage de l'émetteur la LED rouge clignote, ensuite les LED verte et jaune clignotent alternativement. L'intensité de la lumière émise est augmentée et le spot lumière est clairement visible. En appuyant encore une fois la LED verte est allumée de nouveau et la lumière émise est mise de nouveau à l'intensité normale.
Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.
Important! mise en service
Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.
Réglage de la sensibilité en cas d'objets statiques

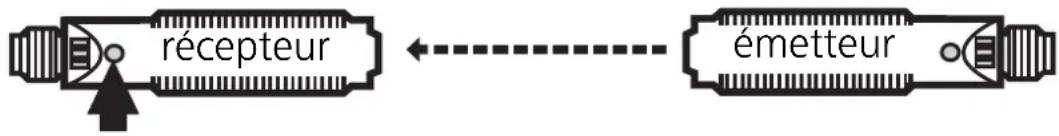

| 1 | Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. |
| La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation. | |

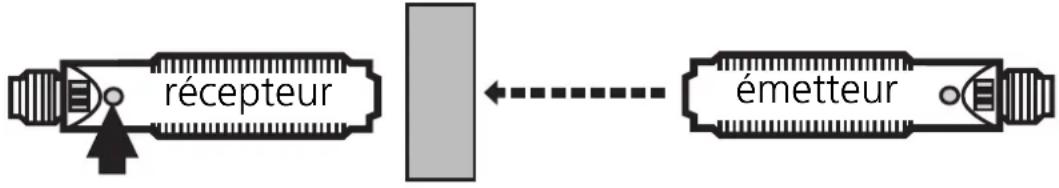

| 2 | Régler la sensibilitéavecl’objet. Appuyer une fois. |
| Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. |

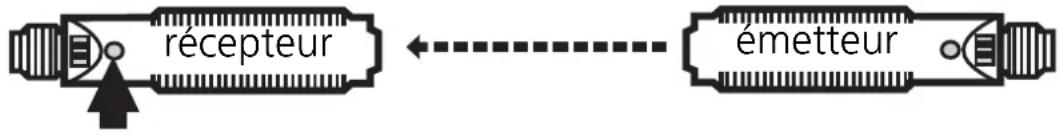

| 3 | Régler la sensibilité sans objet. |
 Appuyer une fois. | |
| Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume.La cellule est en mode fonctionnement. |
Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.
Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.
Réglage de la sensibilité en cas d'objets mobiles

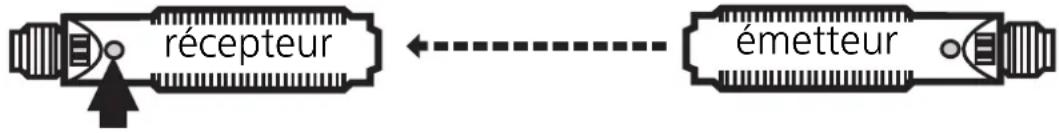

| 1 | Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. |

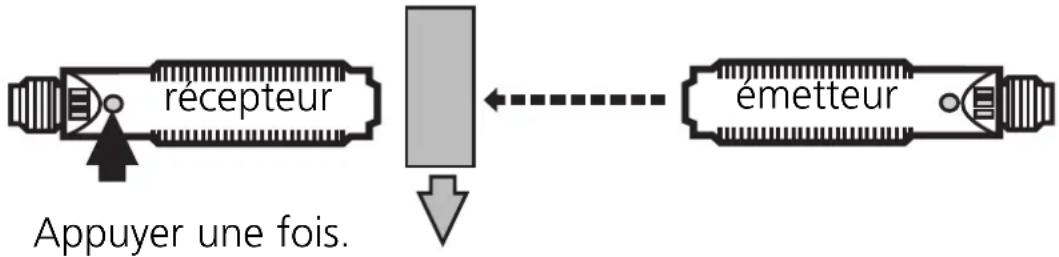

La LED rouge s'éteint, les LED jaune et verte clignotent alternativement.La cellule est en mode programmation.Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique. | |
| 2 | |
| Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. |

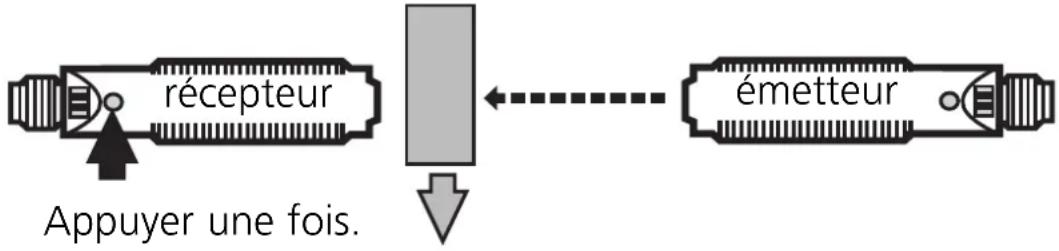

| 3 | Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l'optique. |
| Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume.La cellule est en mode fonctionnement. |
Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.
Réglage de la sensibilité maximale
• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
Blocage
 Appuyer pendant 10s. |  | La LED rouge clignote brièvement, ensuite les LED jaune et verte clignotent alternativement; après 10s les LED s’éteignent, la cellule est bloquée. |
Déblocage
 Appuyer pendant 10s. |  | Après 10s les LED s’éteignent, le déblocage est annulé. |
Fonctionnement
Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.
| LED verte est allumée | L’appareil est operationnel. |
| LED jaune est allumée | La sortie est commutée. |
| LED rouge est allumée | Erreur lors de la détection de l’objet,par ex. mauvaisdésalignement,encrassement des lentilles. |
| LEDjaune + rouge | Clignotent altern., 2Hz: sortie en état de courts-circuits.Clignotent alternativement, 1Hz: erreur interne(sortie pas commutée). |
La sortie diagnostique
(pas pour les cellules avec raccordement par câble)
- Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
- Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
- Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.
Entretien
Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
