| Type de produit | Détecteur de mouvements réflex |
| Marque | IFM |
| Modèle | OW1004 |
| Catégorie | Détecteur de mouvements |
| Technologie | Système réflex avec filtre de polarisation |
| Portée | Jusqu'à 1,5 m (avec réflecteur nid d'abeille ∅80 mm) |
| Alimentation | Tension : 10-30 V DC (estimation) |
| Sortie | Sortie de commutation (commutée) |
| Indicateurs LED | Verte (tension OK), Jaune (sortie), Rouge (erreur) |
| Couleurs des fils | BN (brun), BU (bleu), BK (noir) |
| Programmation | Fonction de sortie programmable par câblage |
| Matériau du boîtier | Plastique (estimation) |
| Dimensions approximatives | 50 x 50 x 20 mm |
| Poids approximatif | 100 g |
| Entretien | Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants |
| Sécurité | Mettre hors tension avant raccordement électrique |
| Réflecteur requis | Réflecteur nid d'abeille ou bande adhésive reflex |
| Applications | Détection d'objets sans contact |
FOIRE AUX QUESTIONS - OW1004 IFM
Questions des utilisateurs sur OW1004 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice OW1004 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OW1004 de la marque IFM.
MODE D'EMPLOI OW1004 IFM
Fonctionnement et caractéristiques
En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive reflex, ce système reflex détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.
Portée OWP: 1,5m (système reflex avec filtre de polarisation); (valeurs sur un réflecteur «nid d'abeille» ∅80 mm).
Montage

Fixer le réflecteur / la bande adhésive reflex. Orienter la cellule reflex OWP.
Portée optimale seulement avec une orientation précise.
Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.
Raccordement strictement selon les indications de l'étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir.
Programmation de la fonction de sortie par branchement selon l'étiquette.
Fonctionnement

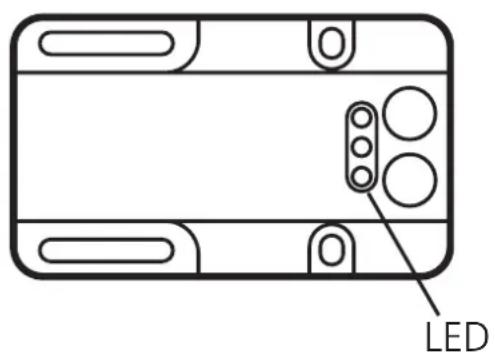

Vérifier le bon fonctionnement de la cellule grâce aux 3 LED.

| LED verte | tension d'alimentation o.k. |
| LED jaune | sortie commutée |
| LED rouge | erreur lors de la détection de l'objet, par ex. mauvais réglage, encrassement des lentilles |
| LED jaune + rouge clignotent en alternance, 3 Hz: sortie en état de courts-circuits clignotent en alternance, 1 Hz: erreur interne (sortie pas commutée) | |
Entretien
Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
