Marque	IFM
Modèle	OW1002
Type de produit	Détecteur de mouvements à réflexion directe
Catégorie	Détecteur de mouvements
Portée standard	150 mm (sur papier blanc 200 x 200 mm)
Alimentation	10-30 V DC (estimation typique IFM)
Sortie	Commutée (NPN/PNP selon câblage)
Fils de raccordement	Brun (BN) = + alimentation, Bleu (BU) = 0 V, Noir (BK) = sortie
Indicateurs LED	Verte (tension OK), Jaune (sortie activée), Rouge (erreur: défaut objet ou encrassement)
Clignotement LED jaune+rouge	Alterné 3 Hz = court-circuit, Alterné 1 Hz = erreur interne
Matériau des lentilles	Plastique
Température de fonctionnement	-25 à 65 °C (estimation typique IFM)
Indice de protection	IP65 (estimation typique)
Montage	Orienter et fixer en direction de l'objet à détecter
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux, sans solvants ni produits agressifs
Sécurité	Mettre l'installation hors tension avant le raccordement
Réparabilité	Pièces détachées non spécifiées ; contacter le SAV IFM

FOIRE AUX QUESTIONS - OW1002 IFM

Quelle est la portée du détecteur OW1002 ?

La portée standard est de 150 mm sur papier blanc (200 x 200 mm).

Comment raccorder électriquement le détecteur ?

Coupez l'alimentation, puis connectez : Brun (BN) au +, Bleu (BU) au 0 V, Noir (BK) à la sortie. Respectez les indications sur l'étiquette.

Que signifie la LED verte ?

La LED verte indique que la tension d'alimentation est correcte.

Que signifie la LED jaune ?

La LED jaune s'allume lorsque la sortie est commutée, c'est-à-dire qu'un objet est détecté.

Que faire si la LED rouge s'allume ?

La LED rouge signale une erreur de détection : mauvais réglage ou lentilles encrassées. Nettoyez les lentilles et vérifiez l'orientation.

Que faire si les LED jaune et rouge clignotent en alternance ?

Si elles clignotent à 3 Hz, c'est un court-circuit en sortie. Si à 1 Hz, c'est une erreur interne. Vérifiez le câblage ou contactez le SAV.

Comment nettoyer les lentilles du détecteur ?

Utilisez un chiffon doux sec ou légèrement humide. N'utilisez jamais de solvants ou produits agressifs qui pourraient abîmer le plastique.

Quel type d'alimentation peut-on utiliser ?

L'appareil nécessite une tension continue de 10 à 30 V DC (estimation typique pour les capteurs IFM).

Comment monter le détecteur ?

Orientez le détecteur vers l'objet à détecter et fixez-le solidement. La portée est optimale pour des objets blancs à 150 mm.

Où trouver la notice complète de l'OW1002 ?

Vous pouvez télécharger la notice au format PDF gratuitement sur notice-facile.com ou sur le site d'IFM.

MODE D'EMPLOI OW1002 IFM

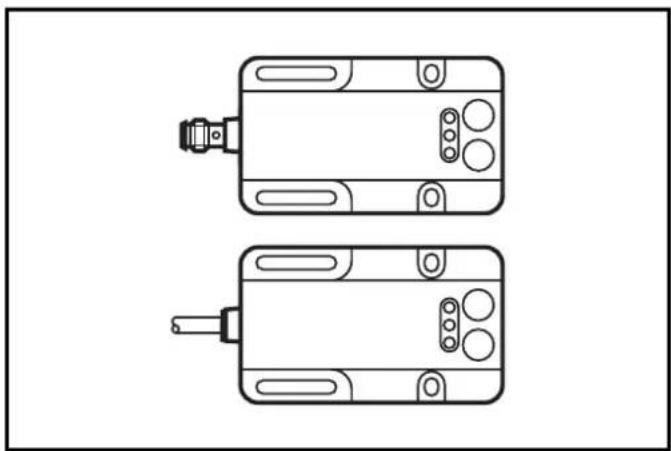

efector200®

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

Portée standard OWT: 150mm;

(Valeurs sur du papier blanc 200 mm x 200 mm).

Montage

Orienter et fixer le système réflexion directe en direction de l'objet à détecter.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu, BK = noir.

Programmation de la fonction de sortie par branchement selon l'étiquette.

Fonctionnement

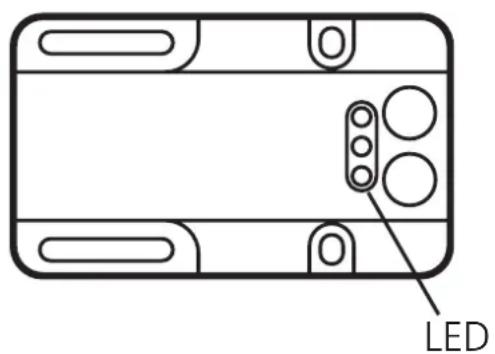

Vérifier le bon fonctionnement de la cellule grâce aux 3 LED.

LED verte	tension d'alimentation o.k.
LED jaune	sortie commutée
LED rouge	erreur lors de la détection de l'objet, par ex. mauvais réglage, encrassement des lentilles
LED jaune + rouge clignotent en alternance, 3 Hz: sortie en état de courts-circuits clignotent en alternance, 1 Hz: erreur interne (sortie pas commutée)

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
