| Type de produit | Capteur de pression électronique |
| Marque | IFM |
| Modèle | PN7021 |
| Catégorie | Capteur de pression |
| Étendue de mesure | 0...250 bar (pression relative) |
| Surpression admissible | 400 bar |
| Pression d'éclatement | 850 bar |
| Alimentation | 18...30 V DC |
| Courant de sortie max. | 250 mA (par sortie) |
| Protections | Court-circuit, inversion de polarité, surcharge |
| Nombre de sorties | 2 sorties de commutation PNP |
| Fonctions de sortie | Hystérésis N.O./N.F., Fenêtre N.O./N.F. |
| Affichage | Digital 4 digits, LED rouges d'état |
| Précision du point de commutation | < ±1% de l'étendue de mesure |
| Répétabilité | < ±0,5% de l'étendue de mesure (estimé) |
| Dérive en température | < ±0,2% de l'étendue de mesure / 10°C (estimé) |
| Température ambiante | -25...+80 °C |
| Température du fluide | -25...+80 °C |
| Matières en contact avec le fluide | INOX 303, céramique, FPM (Viton) |
| Indice de protection | IP 67 (IP 65 pour certaines versions) |
| Dimensions | Ø34 x 91,5 mm (sans connecteur) |
| Raccord process | M12 x 1 |
| Affichage des défauts | OL (surpression), SC1/SC2 (court-circuit) |
| Fonctions programmables | SPx, rPx, dSx, drx, OUx, dAP |
FOIRE AUX QUESTIONS - PN7021 IFM
Questions des utilisateurs sur PN7021 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de pression au format PDF gratuitement ! Retrouvez votre notice PN7021 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PN7021 de la marque IFM.
MODE D'EMPLOI PN7021 IFM
PN7/PE7
| ContenuRemarque sur la sécurité ...... page 24Eléments de service et d'indication ...... page 241. Fonctionnement et caractéristiques ...... page 252. Modes de fonctionnement ...... page 273. Paramètres réglables ...... page 284. Montage ...... page 295. Raccordement électrique ...... page 296. Programmation ...... page 307. Mise en service / Fonctionnement ...... page 318. Dimensions ...... page 319. Données techniques ...... page 32 | FRANÇAIS |

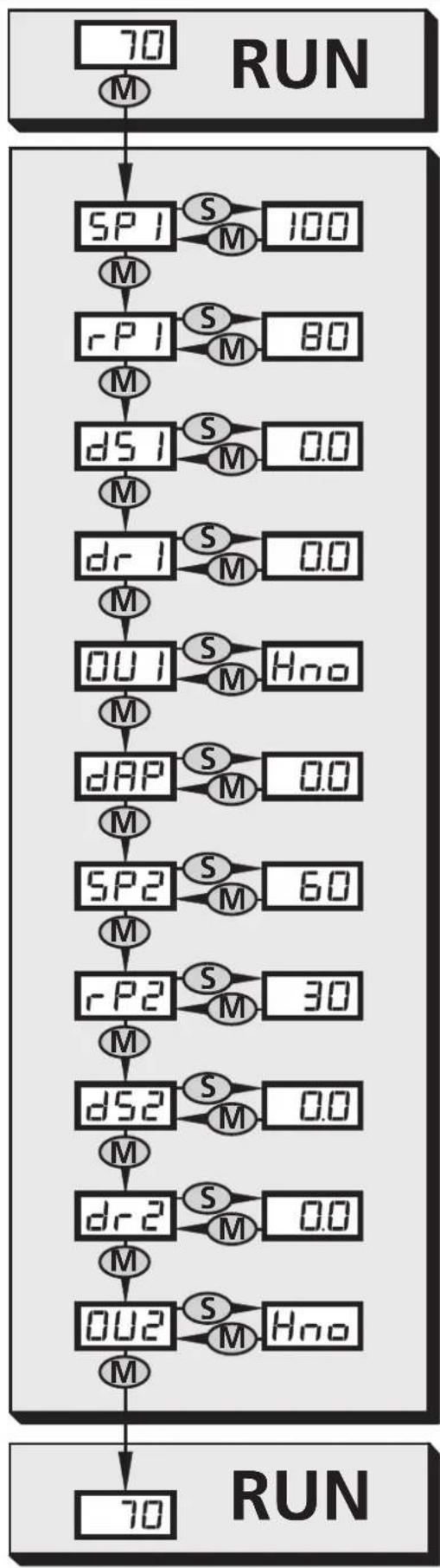

Remarque sur la sécurité
Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.
Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.
Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25 bar maximum.

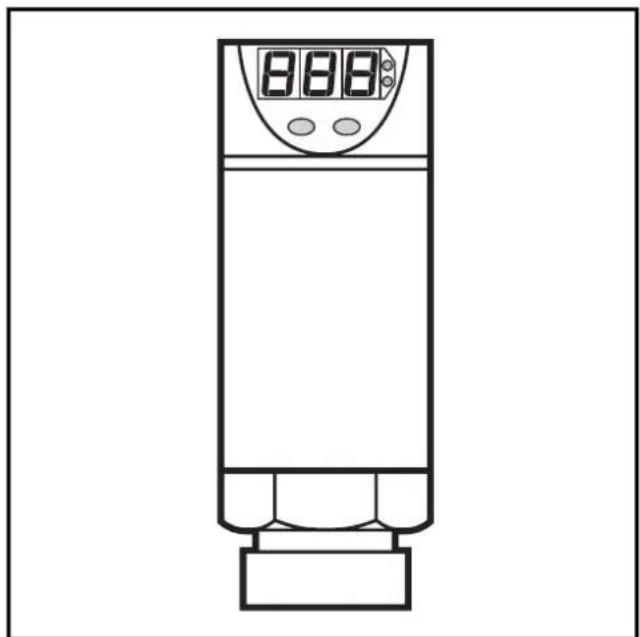

Eléments de service et d'indication
| 1 | affichage digital | visualisation de la pression du circuit, des paramètres et des valeurs de paramètre |
| 2 | 2 x LED rouge | état de commutation; allumée si la sortie I / II a commuté |
| 3 | bouton Mode / Enter | sélection des paramètres et validation des valeurs de paramètre |
| 4 | bouton Set | réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois) |
1. Fonctionnement et caractéristiques
- Le capteur de pression détecte la pression du circuit
- visualisez la pression actuelle à l'aide d'un affichage digital (indication: 1%... 105% de la valeur de l'étendue de mesure)
- et génère 2 signaux de sortie selon la configuration de sortie réglée.
| sortie 1 sortie 2 | |
| Fonction de commutation(les deux sorties peuvent être réglées séparément) | hystérésis / N. O. (Hno) |
| hystérésis / N. F. (Hnc) | |
| fonction fenêtre / N. O. (Fno) | |
| fonction fenêtre / N. F. (Fnc) |
Applications
Type de pression : pression relative
| N° de commande | Etendue de mesure | Surpression admissible | Pression d’éclatement |
| PN7xx0/PE7xx0 | 0 ... 400 bar 600 bar | 1000 bar | |
| PN7xx1/PE7xx1 | 0 ... 250 bar 400 bar | 850 bar | |
| PN7xx2/PE7xx2 | 0 ... 100 bar 300 bar | 650 bar | |
| PN7xx3/PE7xx3 | 0 ... 25 bar 100 bar | 350 bar | |
| PN7xx4/PE7xx4 | 0 ... 10 bar 50 bar 1 | 50 bar | |
| PN7xx6/PE7xx6 | 0 ... 2,5 bar 20 bar | 50 bar | |
| PN7xx7/PE7xx7 | 0 ... 1 bar 10 bar | 30 bar |
Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée. Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!
Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25 bar maximum.
Indication de la pression du circuit actuelle à partir de 1% de la valeur de l'étendue de mesure. L'affichage "0" ne veut pas dire que le circuit n'est pas sous pression!

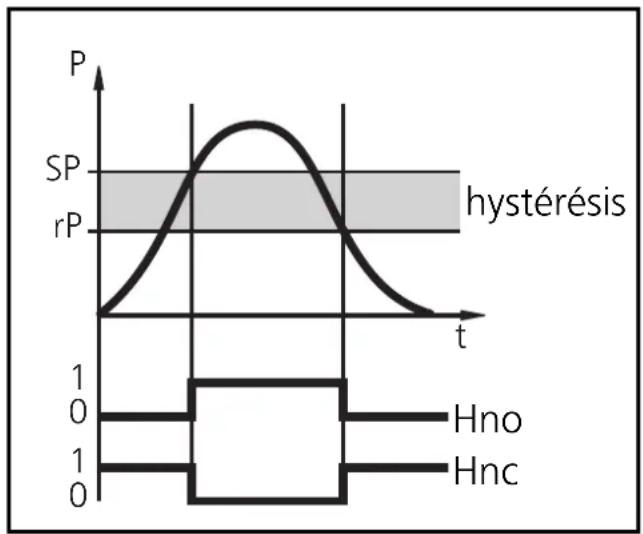

Hystérésis:
L'hystérésis garantit un état de commutation stable en cas de fluctuations de la pression du circuit autour de la valeur présélectionnée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte.
line
| t | SP | rP | | ---- | ---- | ---- | | 0 | 0 | 0 | | 1 | 1 | 0 | | 0 | 0 | 0 |L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.

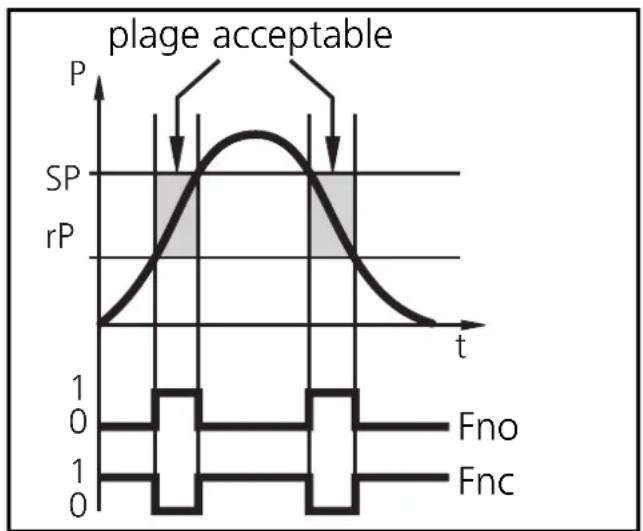

Fonction fenêtre:
La fonction fenêtre permet la surveillance d'une plage acceptable définie. Si la pression du circuit est entre la consigne haute (SPx) et la consigne basse (SPx), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre / normalement fermé).
La largeur de la fenêtre peut être
réglée par la différence entre SPx et rPx. SPx = valeur supérieure, rPx = valeur inférieure.
Mode run:
(Mode de fonctionnement normal)
Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute les sorties transistors selon les paramètres réglés.
L'affichage digital indique la pression actuelle du circuit, les LEDs rouges indiquent l'état de commutation des sorties.
(Visualisation des paramètres et des valeurs de paramètre réglées) En appuyant brièvement sur le bouton-poussoir "Mode/Enter", l'appareil passe en mode Display. En ce mode, il reste opérationnel et les valeurs du paramètre réglées peuvent être lues:
- Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
- Si le bouton-poussoir "Set" est appuyé brièvement, la valeur du paramètre correspondant est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.
Mode de programmation:
(Réglage des valeurs de paramètre)
L'appareil passe en mode de programmation si après la sélection d'un paramètre (mode Display) le bouton-poussoir "Set" est appuyé jusqu'à ce que l'affichage de la valeur du paramètre change. En ce mode il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.
3. Paramètres réglables
(Menu des fonctions : voir la page 3)
| SP1SP2 | Point de consigne hautSeuil auquel la sortie change son état de commutationplage de réglage: 1 ... 100% de la valeur de l'étendue de mesureen pas de 0,5% de la valeur de l'étendue de mesureindiqué en bar | |||||||||
| rP1rP2 | Point de consigne basSeuil auquel la sortie change son état de commutation.plage de réglage: 0,5 ... 99,5% de la valeur de l'étendue de mesureen pas de 0,5% de la valeur de l'étendue de mesureindiqué en barrPx est toujours plus bas que SPx. Seules des valeurs qui sont 0,5% plus basse que SPx sont acceptées.Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'écart entre SPx et rPx reste constante). Si l'écart est supérieure au nouveau point de consigne haut, il est automatiquement réduite (rPx est mis à la valeur de réglage minimum). | |||||||||
| dS1dS2dr1dr2 | Temporisation pour les sorties de commutationdSx = temporisation à l'enclenchement;drx = temporisation au déclenchementLa sortie ne change pas son état de commutation immédiate-ment. La commutation se produit après l'écoulement de la temporisation. Si l'évènement de commutation n'existe plus après l'écoulement de la temporisation, la sortie ne change pas d'état.plage de réglage: 0 - 0,2 - 0,4 ... 9,8 - 10 - 11 - ... - 49 - 50sen pas de 0,2 ou 1sindiqué en secondes | |||||||||
| OU1OU2 | Fonctions de commutation pour les sorties4 réglages peuvent être sélectionnés:Hno= hystérésis / normalement ouvertHnc= hystérésis / normalement ferméFno= fonction fenêtre / normalement ouvertFnc= fonction fenêtre / normalement fermé | |||||||||
| dAP | Amortissement pour les sorties de commutationLes pics de pression de courte durée ou de haute fréquence peuvent être filtrés.Valeur dAP = temps d' amortissement entre changement de la pression et changement de l'état de commutation en ms.la valeur pour dAP définit la fréquence de commutation de la sortie (f)les valeurs fixes suivantes peuvent être réglées: | |||||||||
| dAP | 3 | 6 | 10 | 17 | 30 | 60 | 125 | 250 | 500 | |
| f [Hz] | 170 | 80 | 50 | 30 | 16 | 8 | 4 | 2 | 1 | |
4. Montage
Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.
Monter le capteur de pression à l'aide d'un montage process approprié (voir étiquette "Port Size").
5. Raccordement électrique
L'appareil doit être monté par un électricien.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Mettre l'installation hors tension avant le raccordement.

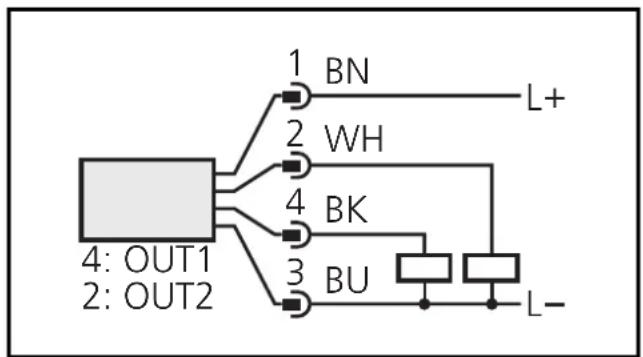

Schéma de branchement:
Couleurs des fils conducteurs des connecteurs femelles ifm:
Programmation d'une sortie antivalente:
OU1 = Hno ou Fno,
OU2 = Hnc ou Fnc,
SP1 = SP2 / rP1 = rP2.
6. Programmation
Pour effectuer la programmation, procéder comme indiqué ci-dessous:
| 1 |  |  |  | Appuyer sur le boutonMode/Enter plusieurs fois jusqu'à ce que leparamètredésirésoit affiché. |
| 2 |  |  |  | Appuyer sur le boutonSetet le maintenir appuyé.La valeur de paramètreactuelle est affiché pendant 5s,après la valeur estincrémentée*(pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé). |
 | ||||
 | ||||
| 3 |  |  |  | Appuyerbrièvementsur leboutonMode/Enter(= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective. |
| Attendre pendant 5s (l'appareil se remet au mode de fonctionnement et la valeur mesurée actuelle est indiquée de nouveau),ou recommencer avec l'étape 1pour programmerd'autres paramètres. | ||||
Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.
Si lors du réglage, aucun bouton n'est appuyé pendant 20s, l'appareil redevient opérationnel sans aucune modification des valeurs.
Blocage / déblocage
L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer en Mode Run sur les deux boutons-poussoir pendant 10s. Dès que l'affichage s'éteint, l'appareil est bloqué ou non bloqué. Appareil livré : non bloqué.
En cas d'appareil bloqué, l'information "Loc" est indiquée brièvement lorsque vous essayez de changer des valeurs de paramètre.
7. Mise en service / fonctionnement
Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.
Signaux de défaut durante le fonctionnement:
| OL | surpression (à partir d'env. 110% de la pression nominale maxi) |
| SC1SC2 | (clignotant) = court-circuit de la sortie de commutation 1 / 2;la sortie correspondante est coupée |

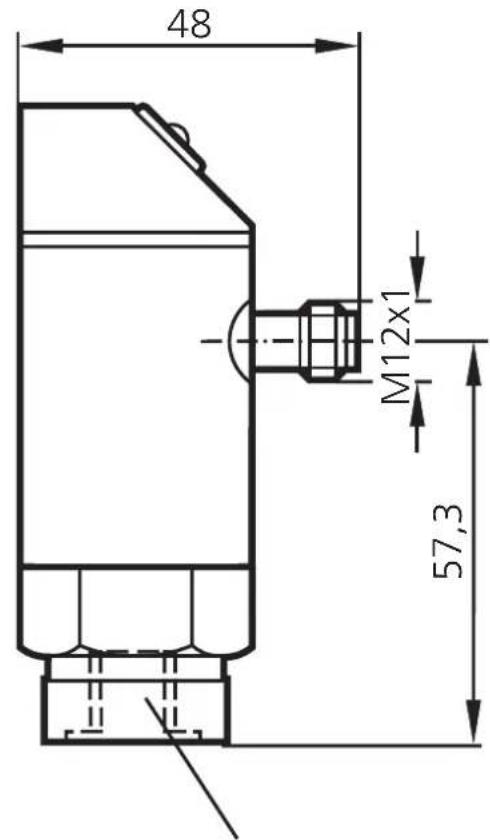

8. Dimensions
visualisation digitale
bouton poussoir
montage process
9. Données techniques
| Tension d'alimentation [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 ... 30 DCCourant de sortie [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250protection courts-circuits,protection inversion de polarité / protection surcharges,Chien de garde intégréChute de tension [V] < 2Consommation [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 60 |
| Répétabilité [% de l'etendue de mesure] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Précision du point de commutation [% de l'etendue de mesure] . . . . < ± 1,0Dérive / température [% de l'etendue de mesure par 10°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . dans la plage de température [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Retard à la disponibilité [s] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,2 |
| Matières en contact avec le fluide . . . . . INOX 303; céramique; FPM (Viton)Boîtier. . . . . EPDM/X (Santoprène); FPM (Viton);PA; Pocan; PC (Macrolon); INOX 304Protection Px7xx0 ... Px7xx2 . . . IP 67 IIIProtection Px7xx3 ... Px7xx7 . . IP 65* IIIRésistance d'isolation [MΩ] . . . . . . . . . . . . . . . . . . . . . . . . . . . > 100 (500 V DC)Tenue aux chocs [g] . . . . . . . . . . . . . . . . . . . . . 50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g] . . . . . . . . . . . . 20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Cycles de commutation min. . . . . . . . . . . . . . . . . . 100 millionsTempérature ambiante [°C] . . . . . . . . . . . . . . . . . -25 ... +80Température du fluide [°C] . . . . . . . . . . . . -25 ... +80Température de stockage [°C] . . . . . . . . . . . -40 ... +100CEMCEI 1000/4/2 ESD (décharges électro.): 4 / 8 KVCEI 1000/4/3 HF (champs électro.): 10 V/mCEI 1000/4/4 Burst: 2 KVCEI 1000/4/6 HF (perturb. conduite): 10 V |
*Protection renforcée (IP 67) avec accessoires (N° de commande E30038).
