Produkttyp	Elektronischer Drucksensor
Marke	IFM
Modell	PN7021
Kategorie	Drucksensor
Messbereich	0...250 bar (Relativdruck)
Zulässiger Überdruck	400 bar
Berstdruck	850 bar
Versorgungsspannung	18...30 V DC
Max. Ausgangsstrom	250 mA (pro Ausgang)
Schutzfunktionen	Kurzschluss, Verpolung, Überlast
Anzahl der Ausgänge	2 PNP-Schaltausgänge
Ausgangsfunktionen	Hysterese S./Ö., Fenster S./Ö.
Anzeige	Digital 4-stellig, rote Status-LEDs
Genauigkeit des Schaltpunkts	< ±1% des Messbereichs
Wiederholbarkeit	< ±0,5% des Messbereichs (geschätzt)
Temperaturdrift	< ±0,2% des Messbereichs / 10°C (geschätzt)
Umgebungstemperatur	-25...+80 °C
Fluidtemperatur	-25...+80 °C
Werkstoffe in Kontakt mit dem Fluid	Edelstahl 303, Keramik, FPM (Viton)
Schutzart	IP 67 (IP 65 für bestimmte Ausführungen)
Abmessungen	Ø34 x 91,5 mm (ohne Stecker)
Prozessanschluss	M12 x 1
Fehleranzeige	OL (Überdruck), SC1/SC2 (Kurzschluss)
Programmierbare Funktionen	SPx, rPx, dSx, drx, OUx, dAP

Häufig gestellte Fragen - PN7021 IFM

Wie stelle ich den oberen Schaltpunkt (SP1 oder SP2) ein?

Drücken Sie mehrmals Mode/Enter, bis SP1 oder SP2 angezeigt wird. Halten Sie Set gedrückt, um den Wert zu erhöhen. Lassen Sie los und drücken Sie kurz Mode/Enter, um zu bestätigen.

Was bedeutet die Anzeige 'OL'?

Die Anzeige OL zeigt einen Überdruck an (ca. 110% des Nenndrucks). Reduzieren Sie den Druck, um eine Beschädigung des Sensors zu vermeiden.

Wie wählt man zwischen den Modi Hno, Hnc, Fno und Fnc?

Die Modi definieren das Ausgangsverhalten: Hno (Hysterese normalerweise offen), Hnc (Hysterese normalerweise geschlossen), Fno (Fenster normalerweise offen), Fnc (Fenster normalerweise geschlossen). Auswahl über Parameter OU1 oder OU2.

Welche Versorgungsspannung wird benötigt?

Der Sensor benötigt eine Versorgungsspannung von 18 bis 30 V DC. Beachten Sie die Norm EN50178 (SELV/PELV).

Kann man mit diesem Sensor Gase messen?

Ja, aber beschränkt auf maximal 25 bar für gasförmige Medien unter Druck. Prüfen Sie auch die Materialverträglichkeit.

Wie reinige ich den Sensor?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Lösungsmittel. Für die Teile in Kontakt mit dem Fluid beachten Sie die angegebenen Werkstoffe (Edelstahl, Keramik, FPM).

Was tun, wenn die Anzeige 'SC1' oder 'SC2' blinkt?

Dies weist auf einen Kurzschluss am betreffenden Ausgang hin. Der Ausgang wird deaktiviert. Überprüfen Sie die Verkabelung und beseitigen Sie den Kurzschluss.

Wie sperre oder entsperre ich die Programmierung?

Im Run-Modus drücken Sie gleichzeitig beide Tasten (Mode/Enter und Set) für 10 Sekunden. Die Anzeige erlischt kurz zur Bestätigung.

Wozu dienen die Verzögerungen dSx und drx?

dSx verzögert das Einschalten und drx verzögert das Ausschalten des Ausgangs. Einstellbar von 0 bis 50 Sekunden, um unerwünschte Schaltvorgänge zu vermeiden.

Wie ist die Anzeige '0' zu interpretieren, obwohl der Kreislauf unter Druck steht?

Die Anzeige beginnt den Druck ab 1% des Messbereichs anzuzeigen. Unterhalb dieser Schwelle bedeutet '0' nicht, dass kein Druck anliegt.

BEDIENUNGSANLEITUNG PN7021 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector500®

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet.

Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messenden Druckmedien.

Bei gasförmigen Druckmedien ist der Einsatzbereich generell auf max. 25 bar begrenzt.

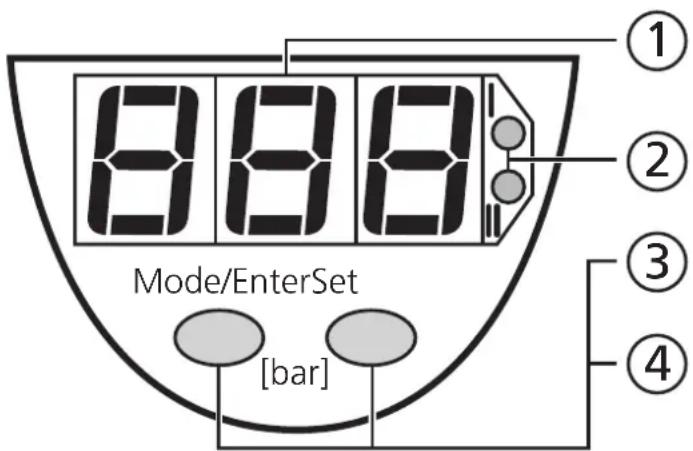

Bedien- und Anzeigeelemente

1	7-Segment-Anzeige	Anzeige des Systemdrucks, Anzeige der Parameter und Parameterwerte
2	2 x LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang I / II durchgeschaltet ist
3	Taste Mode / Enter	Anwahl der Parameter und Bestätigen der Parameterwerte
4	Taste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

1. Bestimmungsgemäße Verwendung

• Der Drucksensor erfaßt den Systemdruck,
• zeigt ihn durch ein Display an (Anzeigebereich 1% ... 105% des Meßbereichsendwerts)
• und erzeugt 2 Ausgangssignale entsprechend der eingestellten Ausgangskonfiguration.

	Ausgang 1 Ausgang 2
Schaltfunktion (getrennt je Ausgang einstellbar)	Hysteresefunktion / Schließer (Hno)
	Hysteresefunktion / Öffner (Hnc)
	Fensterfunktion / Schließer (Fno)
	Fensterfunktion / Öffner (Fnc)

Einsatzbereich

Druckart: Relativdruck

Bestell-nummer	Meßbereich	Zulässiger Überlastdruck	Berstdruck
PN7xx0/PE7xx0	0 ... 400 bar 600 bar	1000 bar
PN7xx1/PE7xx1	0 ... 250 bar 400 bar	850 bar
PN7xx2/PE7xx2	0 ... 100 bar 300 bar	650 bar
PN7xx3/PE7xx3	0 ... 25 bar 100 bar	350 bar
PN7xx4/PE7xx4	0 ... 10 bar 50 bar 1	50 bar
PN7xx6/PE7xx6	0 ... 2,5 bar	20 bar	50 bar
PN7xx7/PE7xx7	0 ... 1 bar	10 bar	30 bar

Vermeiden Sie statische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiten.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden (Verletzungsgefahr)!

Bei gasförmigen Druckmedien ist der Einsatzbereich generell auf max. 25 bar begrenzt.

Anzeige des aktuellen Systemdrucks ab 1% des Meßbereichsendwerts. Anzeige "0" bedeutet nicht, daß die Anlage druckfrei ist!

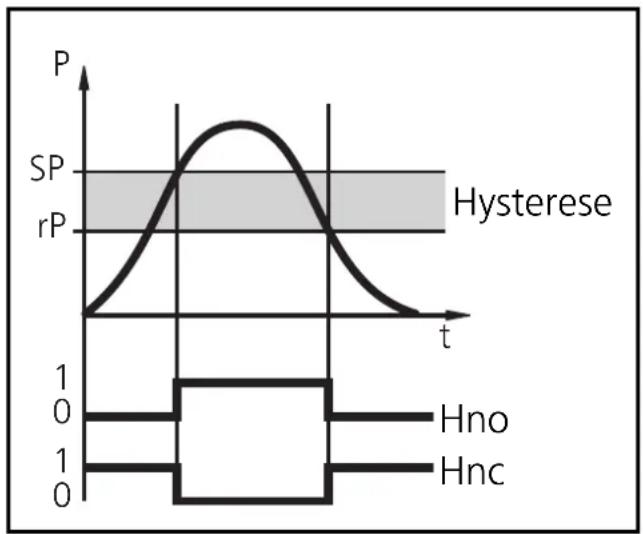

Hysteresefunktion:

Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Systemdruck um den Sollwert schwankt.

Bei steigendem Systemdruck schaltet der Ausgang bei Erreichen des Schaltpunkts (SPx); fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rPx) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

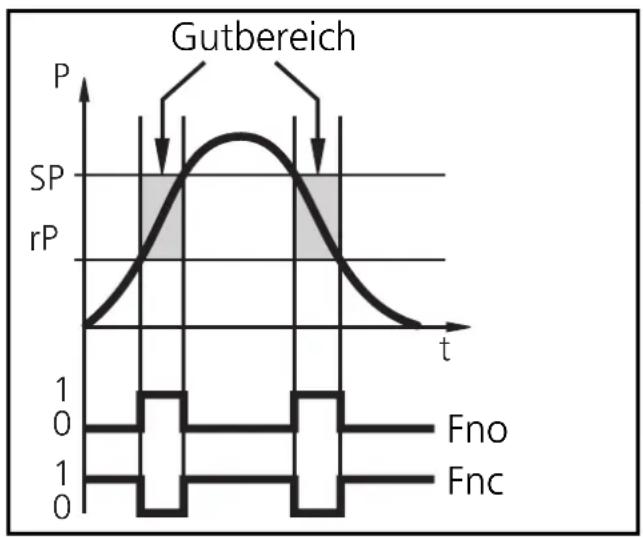

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs.

Bewegt sich der Systemdruck zwischen Schaltpunkt (SPx) und und Rückschaltpunkt (rPx), ist der Ausgang durchgeschaltet (Fensterfunktion / Schließer) bzw. geöffnet (Fensterfunktion/ Öffner).

Die Breite des Fensters ist ein- stellbar durch den Abstand von

SPx zu rPx. SPx = oberer Wert, rPx = unterer Wert.

2. Betriebsarten

Run-Modus:

(Normaler Arbeitsbetrieb)

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und schaltet die Transistorausgänge entsprechend der eingestellten Parameter.

Das Display zeigt den aktuellen Systemdruck an, die roten LEDs signalisieren den Schaltzustand der Ausgänge.

Display-Modus:

(Anzeige der Parameter und der eingestellten Parameterwerte)

Das Gerät geht durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon können die eingestellten Parameterwerte abgelesen werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt für ca. 5s den zugehörigen Parameterwert; danach geht das Gerät zurück in den Run-Modus.

Programmier-Modus:

(Einstellen der Parameterwerte)

Das Gerät geht in den Programmiermodus, wenn nach Anwahl eines Parameters (Display-Modus) die Taste "Set" gedrückt wird, bis sich die Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit der Taste "Set" ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät geht in den Run-Modus zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.

3. Einstellbare Parameter

(Menüstruktur: siehe Seite 3)

SP1SP2	Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.Einstellbereich: 1 ... 100% des Meßbereichsendwertsin Schritten von 0,5% des MeßbereichsendwertsAnzeige in bar
rP1rP2	Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.Einstellbereich: 0,5 ... 99,5% des Meßbereichsendwerts.in Schritten von 0,5% des MeßbereichsendwertsAnzeige in barrPx ist stets kleiner als SPx. Es können nur Werte eingegeben werden, die 0,5% unter dem Wert für SPx liegen.Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitgezogen (der Abstand zwischen SPx und rPx bleibt konstant). Ist der Abstand größer als der neue Schaltpunkt, wird er automatisch reduziert (rPx wird auf den minimalen Einstellwert gesetzt).
dS1dS2dr1dr2	Verzögerungszeit für die Schaltausgänge dSx = Einschaltverzögerung; drx = AusschaltverzögerungDer Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht.Einstellbereich: 0 - 0,2 - 0,4 ... 9,8 - 10 - 11 - ... - 49 - 50sin Schritten von 0,2 bzw 1sAnzeige in Sekunden
OU1OU2	Schaltfunktion der AusgängeEs sind 4 Einstellungen wählbar:Hno = Hysteresefunktion / normally open (Schließer)Hnc = Hysteresefunktion / normally closed (Öffner)Fno = Fensterfunktion / normally open (Schließer)Fnc = Fensterfunktion / normally closed (Öffner)
dAP	Dämpfung für die SchaltausgängeMit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern.dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in ms.Einstellbar sind folgende feste Werte; diese Werte bestimmen die Schaltfrequenz (f) des Ausgangs:
	dAP	3	6	10	17	30	60	125	250	500
	f [Hz]	170	80	50	30	16	8	4	2	1

4. Montage

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die Anlage druckfrei ist.

Befestigen Sie den Drucksensor an einem entsprechenden Prozeßanschluß (s. Typaufkleber "Port Size").

5. Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät anschließen.

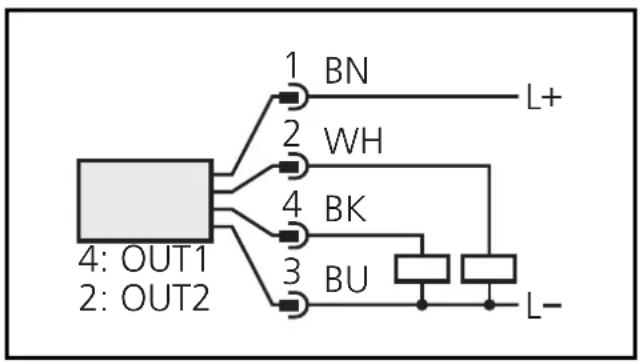

Anschlußbelegung:

Adernfarben bei ifm-Kabeldosen:

$$ 1 = \text { BN } (\text { braun }), 2 = \text { WH } (\text { weiß }) $$

$$ 3 = \mathrm{BU} (\text { blau }), 4 = \mathrm{BK} (\text { schwarz }) $$

Programmierung antivalenter

Ausgänge:

Führen Sie zum Programmieren die folgenden Schritte durch:

1	Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2	Drücken Sie die Taste Set und halten Sie sie gedrückt. Der aktuelle Parameterwert wird 5s lang angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Der Parameter wird erneut ange- zeigt; der neue Parameterwert ist wirksam.
Warten Sie 5s (das Gerät geht in den Betriebsmodus und zeigt den aktuellen Meßwert), oder beginnen Sie wieder mit Schritt 1, um weitere Parameter zu programmieren.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Wird während des Einstellvorgangs 20s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

Verriegeln / Entriegeln

Das Gerät läßt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Programmiertesten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät erscheint kurzzeitig finder Anzeige, wenn versucht wird, Parameterwerte zu ändern.

7. Inbetriebnahme / Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert.

Störanzeigen während des Betriebs:

DL	Überlastdruck (= ab ca. 110% des max. Nenndrucks)
SC1SC2	(blinkend) = Kurzschluß in Schaltausgang 1 / 2;der betreffende Ausgang ist abgeschaltet.

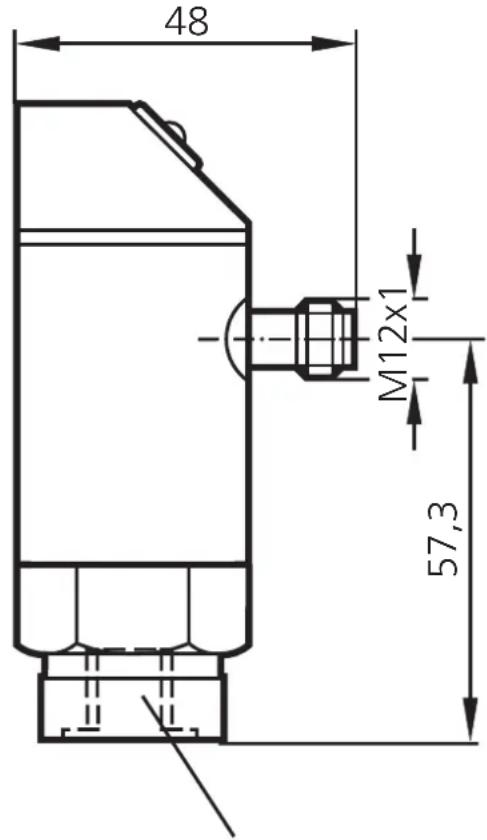

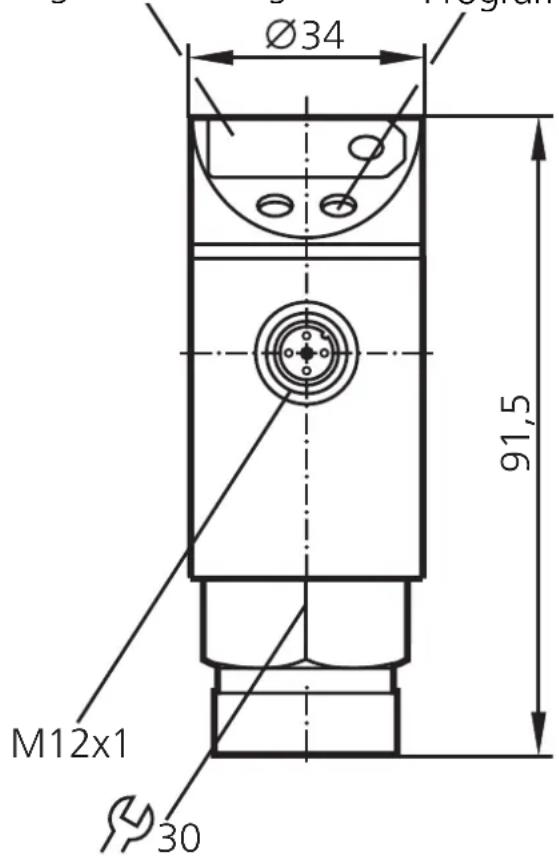

8. Maßzeichnung

7-Segment-Anzeige

Programmiertaste

Prozeßanschluß

1. Technische Daten

Betriebsspannung [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 ... 30 DCStrombelastbarkeit [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250Kurzschlußschutz, getaktet,verpolungssicher / überlastfest,Watchdog integriertSpannungsabfall [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2Stromaufnahme [mA]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiederholgenauigkeit [% vom Meßbereichsendwert]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schaltpunktgenauigkeit [% vom Meßbereichsendwert] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Temperatureinfluß [% vom Meßbereichsendwert/pro 10 K] . . . . . . . . . . . . . . . . . . . . . . . . . . . im Temperaturbereich [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -25 ... +80Bereitschaftsverzögerungszeit [s] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,2

Werkstoffe in Kontakt mit Medium. . . . V2A (1.4305); Keramik; FPM (Viton)Gehäusewerkstoffe . . . EPDM/X (Santoprene); FPM (Viton); PA;PBTP (Pocan); PC (Macrolon); V2A (1.4301)Schutzart Px7xx0 ... Px7xx2. IP 67Schutzart Px7xx3 ... Px7xx7. IP 65*Schutzklasse. IIIIsolationswiderstand [MΩ] > 100 (500 V DC)Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 10 - 2000 Hz)Schaltzyklen min. 100 MillionenUmgebungstemperatur [°C] -25 ... +80Mediumtemperatur [°C] -25 ... +80Lagertemperatur [°C] -40 ... +100EMVIEC 1000/4/2 ESD: 4 / 8 KVIEC 1000/4/3 HF gestrahlt: 10 V/mIEC 1000/4/4 Burst: 2 KVIEC 1000/4/6 HF leitungsgebunden: 10 V

*Erhöhte Schutzart (IP 67) mit Zubehör (Bestell-Nr. E30038).
