MODE D'EMPLOI OA5103 IFM

Montageanleitung installation instructions notice de montage

efector200

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation.

Portée: voir l'étiquette

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

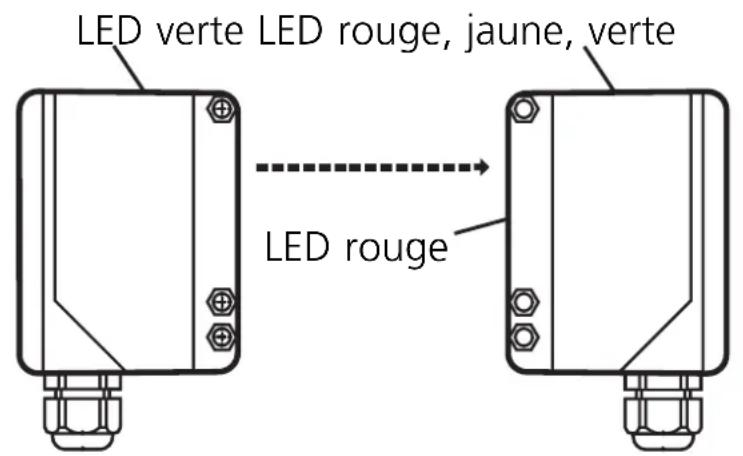

Montage

Monter le récepteur (OAE...) avec une équerre de fixation.

Orienter l'émetteur (OAS...) en direction du récepteur et le fixer de la même manière.

Suivant le raccordement électrique l'émetteur peut être orienté précisé à l'aide de la LED:

• Les LED rouges du récepteur sont allumées en cas d'alignement précis.
• Elle clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Entrée test de l'émetteur (seulément pour apparéils DC)

Par l'activation de l'entrée test (test à L-) l'émission de lumière est désactivée. Siaucun objet ne se trouve entre l'émetteur et le récepteur, les LED du récepteur indiquant la réception de lumière doivent s'éteindre et l'état de commutation de la sortie doit changer.

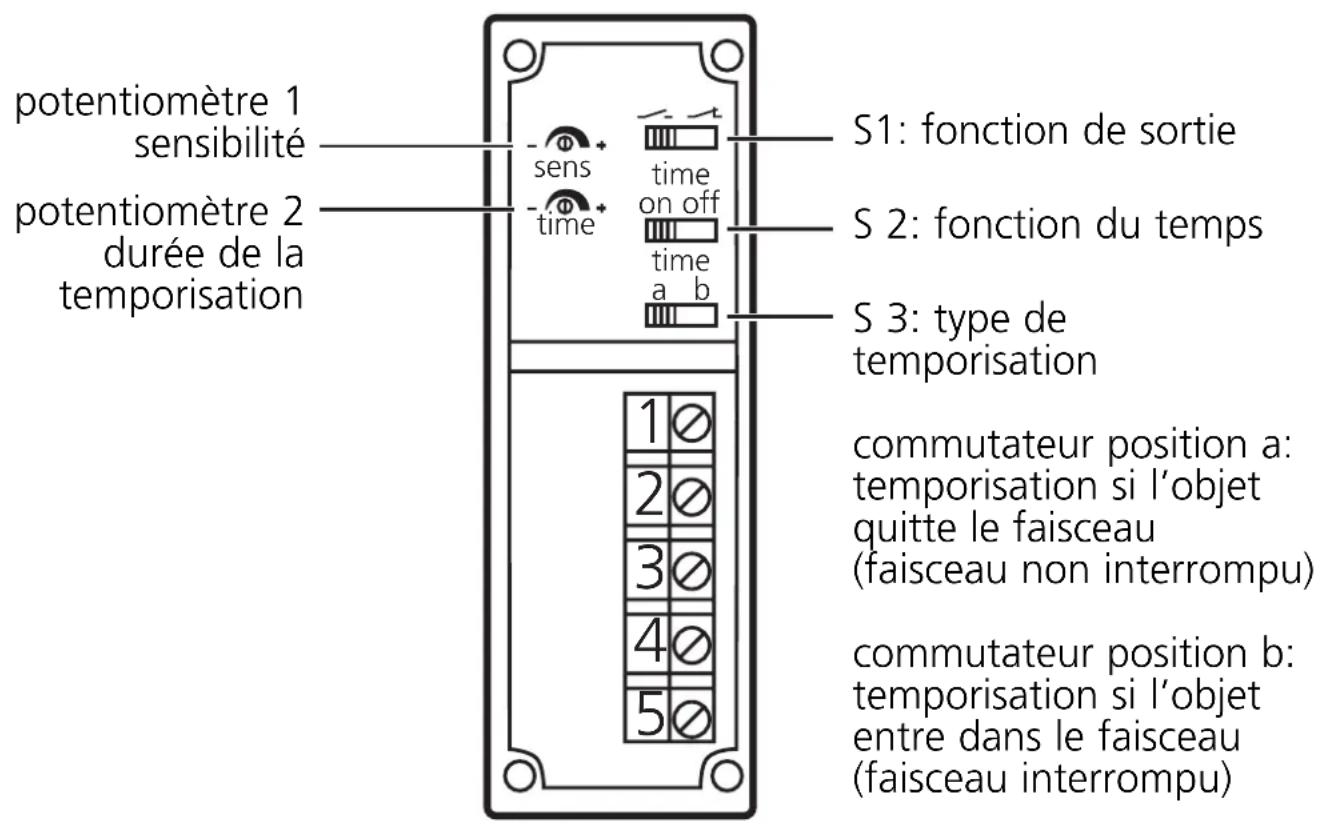

Réglage

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

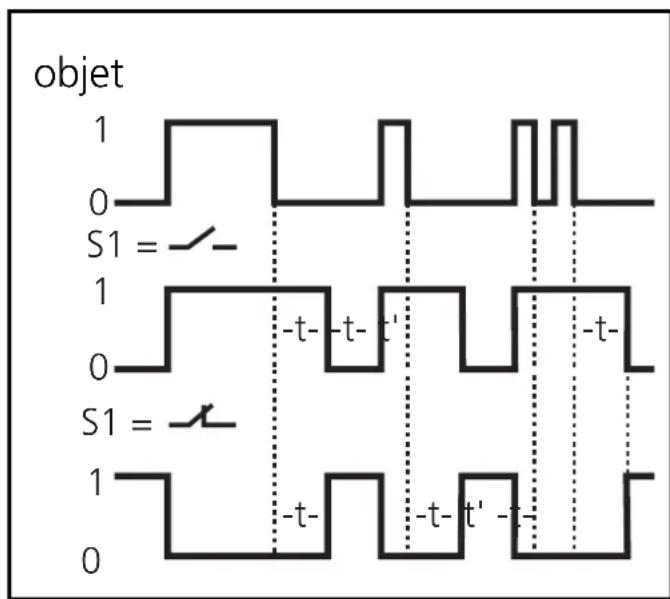

Sélecteur 3 = a:

Le signal «pas d'objet» présente est passé à la sortie de commutation avec un retard.

Si S1 = la sortie déclenché après le front descendant + t.

• Si S1 = la sortie enclenché après le front descendant + t. Une impulsion pendant le temps t initiaise de nouveau la fonction de temporisation.

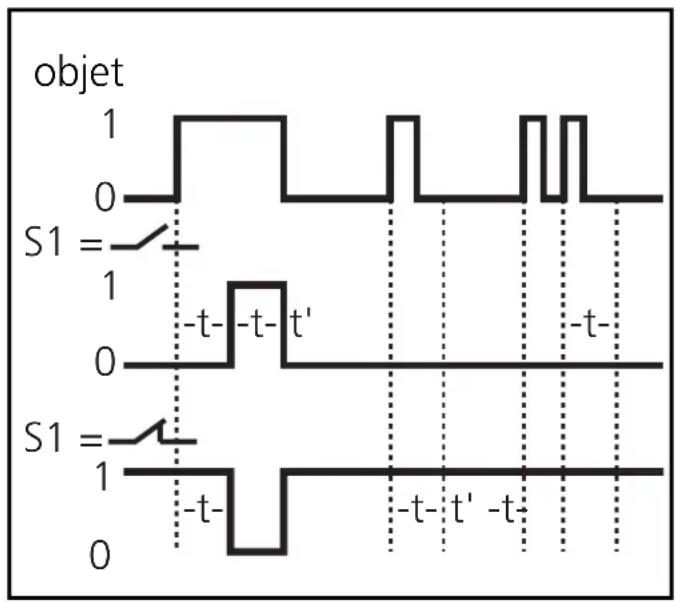

Sélecteur 3 = b..

Le signal «objet presente» est passé à la sortie de commutation avec un retard.

Si S1 = la sortie enclença après le front montant + t. Si S1 = la société déclenché après le front montant + t.

Une impulsion pendant le temps t initiaise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED vertes sont allumées = tension d'alimentation o. k.
• LED rouges du récepteur sont allumées = réception de lumière (pas d'objet entre l'émetteur et le récepteur).
• LED rouges clignotent = déterioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

La sortie diagnostique indique une mauvaise détction de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dés que la détction de l'objet est de nouveau sure, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
