Type de produit	Détecteur de mouvement à réflexion directe avec suppression d'arrière-plan
Marque	IFM
Modèle	OT5202
Catégorie	Détecteur de mouvements
Méthode de détection	Réflexion directe avec suppression de l'arrière-plan (OTH)
Alimentation	10-30 V DC (câble 4 fils)
Sortie	Commutation (contact normalement ouvert/fermé selon réglage)
Réglage de portée	Potentiomètre intégré pour réglage progressif
Indicateur LED	Allumée : objet détecté ; Clignotante : réception dégradée (salissure, mauvais alignement)
Montage	Sur équerre de fixation, orientation vers l'objet à détecter
Raccordement électrique	Selon code couleurs : RD (rouge), OR (orange), GY (gris), BU (bleu)
Procédure de réglage	1. Régler le potentiomètre au minimum. 2. Placer l'objet dans la zone. 3. Augmenter la portée jusqu'à allumage LED. 4. Retirer l'objet. 5. Augmenter jusqu'à allumage LED (arrière-plan). 6. Ajuster à mi-distance entre min et max.
Entretien	Nettoyer les lentilles régulièrement pour éviter l'encrassement
Conditions de fonctionnement	Mouvement de l'objet transversal par rapport à la lentille
Sécurité	Mettre l'installation hors tension avant raccordement
Informations générales	Notice disponible en téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - OT5202 IFM

Comment installer le détecteur OT5202 ?

Orientez le système en direction de l'objet à détecter et fixez-le avec une équerre de fixation. Assurez-vous que le mouvement de l'objet est transversal par rapport à la lentille.

Quel type d'alimentation est requis ?

L'alimentation doit être en courant continu de 10 à 30 V DC. Raccordez les fils conformément au code couleurs indiqué sur l'étiquette (RD, OR, GY, BU).

Comment régler la portée du détecteur ?

Utilisez le potentiomètre : réglez d'abord à la portée minimum, placez l'objet, augmentez jusqu'à ce que la LED s'allume (objet détecté). Retirez l'objet, augmentez jusqu'à ce que la LED s'allume (arrière-plan). Ajustez à mi-distance entre les deux valeurs.

Que signifie la LED allumée en continu ?

Une LED allumée indique que le récepteur reçoit la lumière réfléchie, donc un objet est détecté dans la zone de détection.

Que faire si la LED clignote ?

Un clignotement signifie une réception dégradée. Vérifiez l'alignement du capteur et nettoyez les lentilles pour éliminer d'éventuelles salissures.

Peut-on détecter des objets en mouvement vertical ?

Le détecteur est optimisé pour des mouvements transversaux par rapport à la lentille. Pour d'autres directions, vérifiez le bon fonctionnement avant utilisation.

Comment entretenir le détecteur OT5202 ?

Nettoyez régulièrement les lentilles avec un chiffon doux pour éviter l'accumulation de poussière ou de saleté qui pourrait altérer la détection.

Quels sont les risques électriques ?

Avant tout raccordement, mettez l'installation hors tension pour éviter tout risque d'électrocution. Suivez scrupuleusement le schéma de câblage.

Où trouver la notice complète du OT5202 ?

La notice est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

Quelle est la différence entre réflexion directe et suppression d'arrière-plan ?

La réflexion directe détecte les objets qui réfléchissent la lumière. La suppression d'arrière-plan permet d'ignorer les objets situés au-delà d'une certaine distance, améliorant la précision.

MODE D'EMPLOI OT5202 IFM

Montageanleitung Installation Instructions Notice de Montage

efector200

Système réflexion directe avec suppression de l'arrête-plan OTH

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée: voir l'étiquette.

Montage

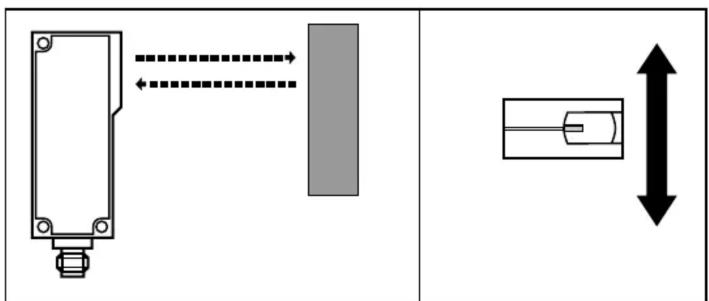

Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d'autres directions de mouvement on devrait préalablement vérifier le bon fonctionnement.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement selon les indications de I'etiquette.

Couleurs des fils (pour les cellules avec raccordement par cable):

RD = rouge, OR = orange, GY = gris, BU = bleu.

Proceder comme suit:

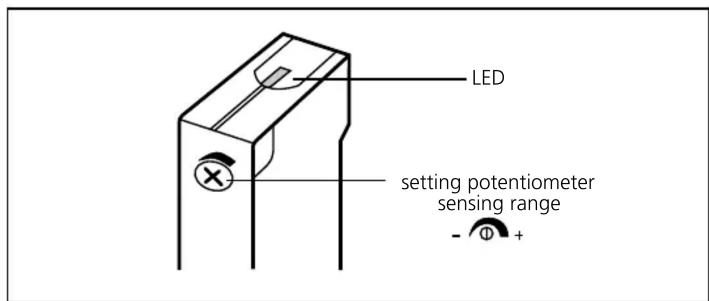

1. Régler le potentiametre à la portée minimum
2. Poser l'objet à détector dans la zone de détction
3. Augmenter la portée jusqu'à ce que la LED brille (= valeur minimum, objet détecté)
4. Enlever l'objet de la zone de détction (LED s'eteint)
5. Augmenter la portée jusqu'à ce que la LED brille (= valeur maximum, arrêté-plan détecté)
6. Réglage de la portée à une position moyenne entre les valeurs minimum et maximum

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED.

• La LED est allumée en cas de réception de luminère (=objet détecté).
• La LED clignote si la réception se détière (p. ex. salissures sur les lentilles ou mauvais alignement).

Entretien: Les lentilles de la cellule doivent etre dégagées de tout encrassement.
