MODE D'EMPLOI OT5002 IFM
Montageanleitung Installation Instructions Notice de Montage
efector200
Reflexlichttaster OT
Diffuse-reflection sensor OT

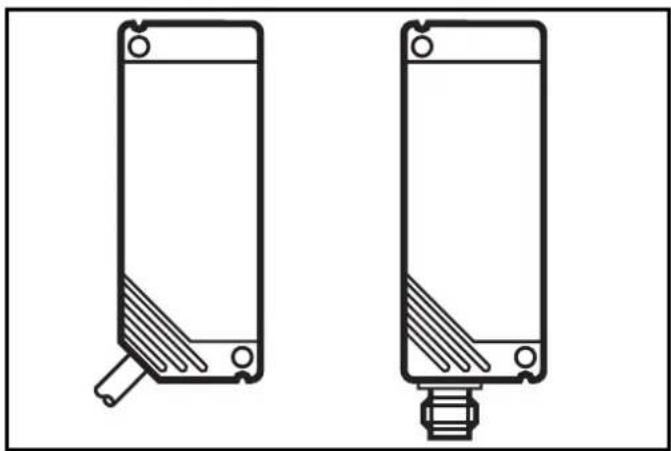

Système réflexion directe OT

Fonctionnement et caractéristiques
Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portée standard max. 200 mm; sensibilité régliable. (Valeurs sur du papier blanc 200 mm x 200 mm).

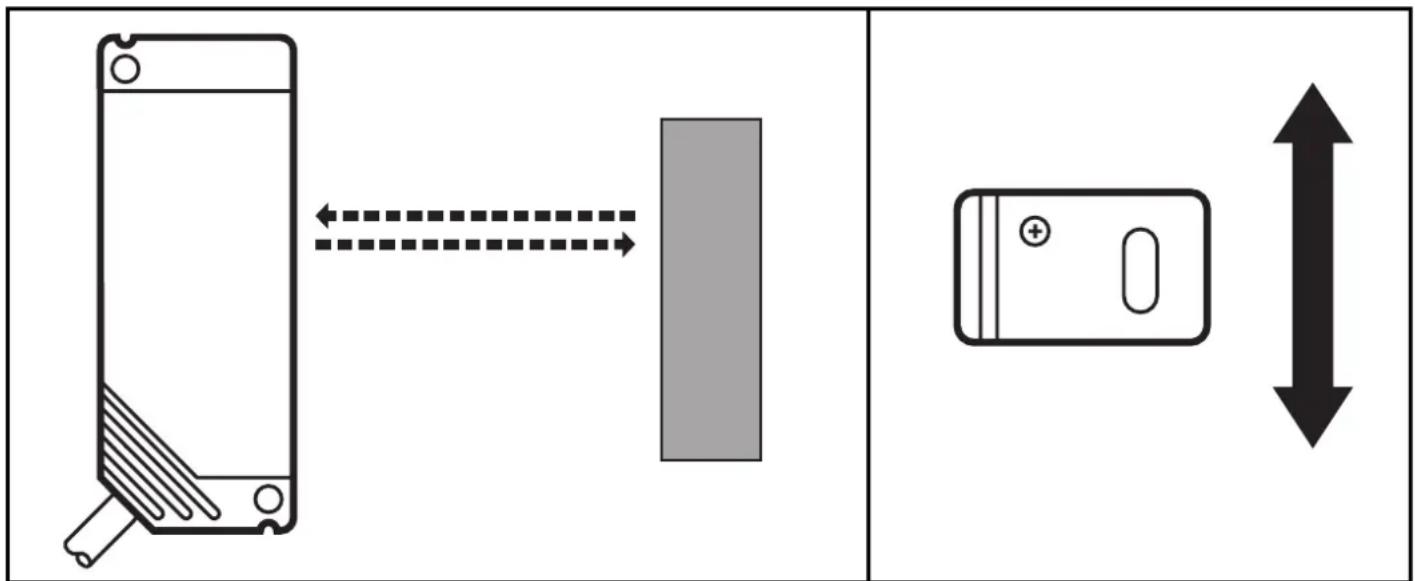

Montage

Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation.
Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d'autres directions de mouvement on devrait préalablement vérifier le bon fonctionnement.
Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.
Raccordement strictement selon les indications de l'étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir.
Fonctionnement
Vérifier le bon fonctionnement de la cellule.
- La LED verte est allumée lorsque la tension d'alimentation est appliquée.
- La LED jaune est allumée lorsque la sortie est commutée.

potentiomètre de réglagesensibilité

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
