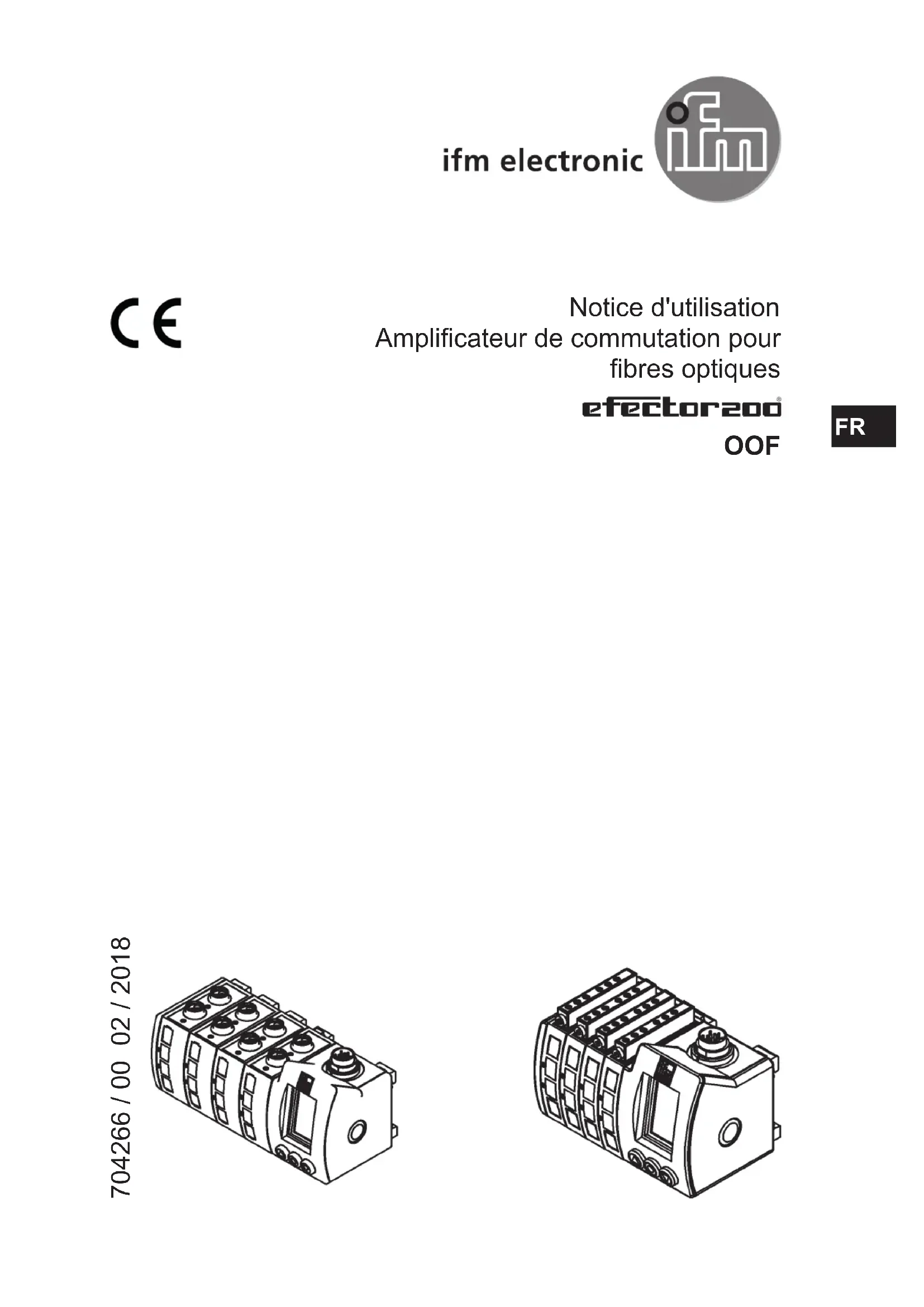

MODE D'EMPLOI OO5009 IFM
Notice d'utilisation Amplificateur de commutation pour fibres optiques
efectoroo OF
704266/00 02/2018
Contenu
1 Fonctionnement et caractéristiques 3 2 Éléments de service et d'indication 3 3 Montage 4
3.1 Fixation des fibres optiques 4 3.1.1 Fibres optiques en plastique 5 3.1.2 Fibres optiques en verre 5
4 Utilisation 5 5 Première mise en service 6 6 Affichage de fonctionnement 6 7 Raccordement électrique 6 8 Réglages de base 6
8.1 Réglage automatique du seuil 6 8.1.1 Réglage avec l'objet 7 8.1.2 Réglage sans l'objet 8 8.1.3 Réglage automatique du seuil 8
9 Options de réglage étendues 9
9.1 Réglage des options 9 9.2 Programmation de la fonction de sortie 10 9.3 Réglage manuel du seuil 10 9.4 Réglement de la prolongation d'impulsion 11 9.5 Fonctions logiques 12 9.6 Deuxième seul pour une voie sélectionnée 13
10 Options de l'ordinateur 14 11 Verrou électronique 15 12 Sortie de contrôle 15 13 Messages d'erreur 16 14 Connecteur femelle 17 15 Schéma de branchement 18
15.1 DC PNP 18 15.2 DC NPN 19
1 Fonctionnement et caractéristiques
L'amplificateur détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
- Type OOF.../KL pour le raccordement des fibres optiques ifm type FE-11 et FT-11 (fibres optiques en plastique).
- Type OOF.../GL pour le raccordement des fibres optiques ifm type FE-00 et FT-00 (fibres optiques en verre).
- Portée selon la fibre optique.
2 Éléments de service et d'indication
Type OOF.../KL fibres optiques en plastique
1: vis de serrage pour fibres optiques 2: affichage 3: touches de commande 4: levier d'arrêt pour fixation 5: étiquettes 6: LED
Type oof.../gl fibres optiques en verre

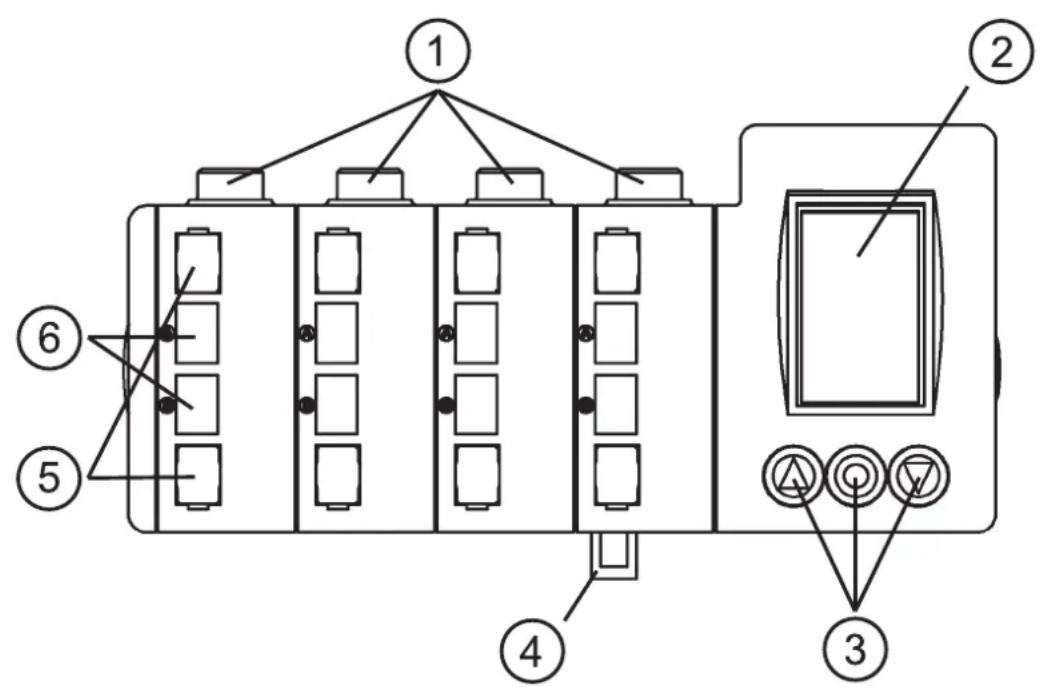

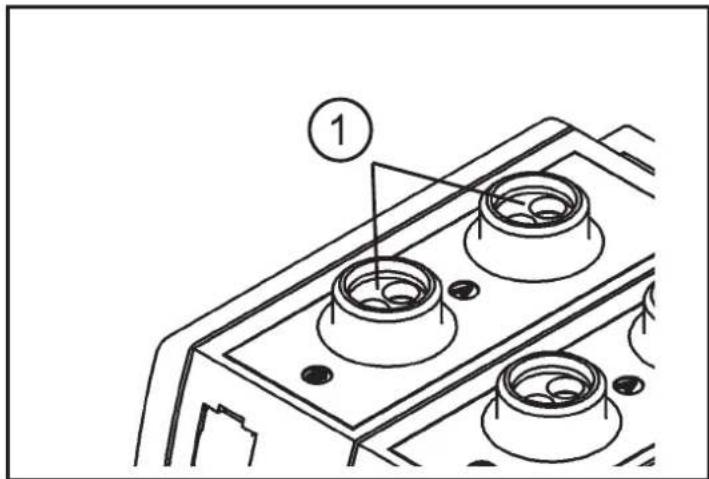

1: connexions fibres optiques en verre 2: affichage 3: touches de commande 4: levier d'arrêt pour fixation 5: étiquettes 6: LED

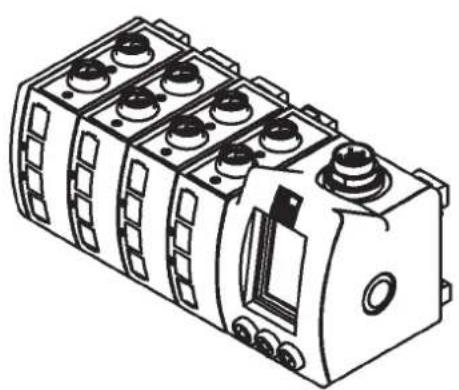

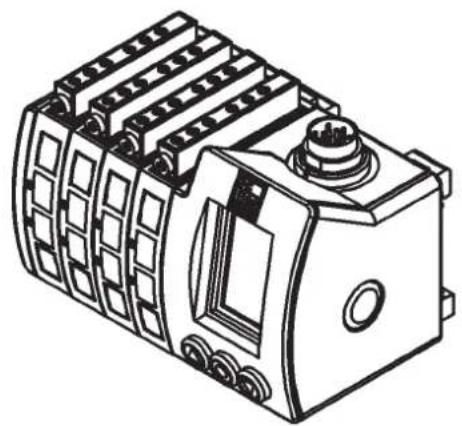

L'amplificateur pour 8 fibres optiques (8 voies) est présenté dans cette notice à titre d'exemple. Sauf le nombre des voies, les fonctions des appareils avec 2, 4 ou 6 fibres optiques sont identiques.
3 Montage
Fixer l'appareil sur un rail DIN (fourni).
3.1 Fixation des fibres optiques
En usine, les connexions pour fibres optiques sont bouchées avec des obturateurs. Ils doivent être enlevés avant le montage des fibres optiques.
3.1.1 Fibres optiques en plastique
Insérer les fibres optiques dans les trous jusqu'à ce que vous sentiez une légère résistance (joint torque). Faire glisser les fibres optiques jusqu'à la butée (éléments optiques). Fixer les fibres optiques avec la vis de serrage, couple de serrage maxi 0,3 Nm. Lors du démontage des fibres optiques, desserrer d'abord la vis de serrage.

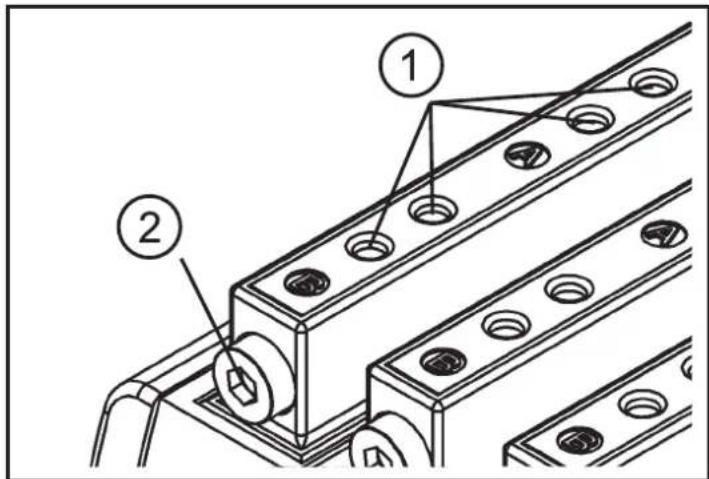

1: Connexions fibres optiques 2: Vis de serrage
3.1.2 Fibres optiques en verre
Insérer le raccord de la fibre optique dans la fixation et vérifier le sens (détrompage). Ensuite serrer l'écrou à la main.
connexions fibres optiques
Si les fibres optiques ne sont pas en butée des éléments optiques, la portée est réduite.
Pour les voies non utilisées, utiliser les obturateurs fournis pour protégé la fibre contre l'encrassement.
4 Utilisation
Les touches [▲] et [▼] vous permettent de naviguer dans le menu ou de modifier des valeurs.
Avec la touche [●], les saisies sont sélectionnées ou validées.
La navigation simple du menu permet une manipulation facile ne nécessitant que peu d'explications.
Si aucune touche n'est appuyée pendant plus de 5 minutes, l'appareil retourne à l'affichage de fonctionnement.
5 Première mise en service
D'abord, sélectionner la langue du menu. Les langues suivantes sont disponibles : allemand, anglais et français.
Selon la situation d'installation, l'affichage peut être tourné à
Après ces réglages de base, l'appareil passe à l'affichage de fonctionnement.
6 Affichage de fonctionnement

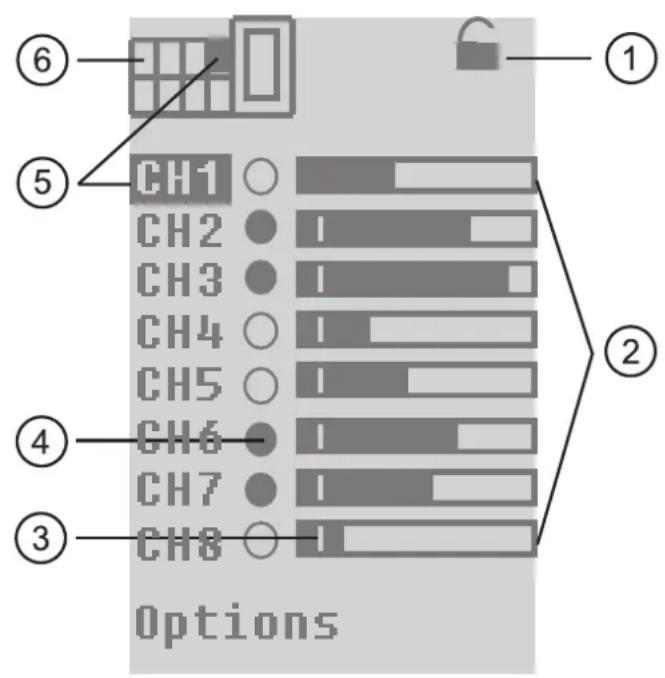

1 : verrou électronique 2 : affichage en barre graphique dynamique pour la capacité de réserve en % 3 : capacité de réserve minimale 4 : affichage dynamique sortie de commutation point foncé = sortie commutée 5 : voie sélectionnée 6 : affichage de la voie sélectionnée
7 Raccordement électrique
Mettre l'installation hors tension et raccorder l'appareil (voir la dernière page ou l'étiquette).
8.1 Réglage automatique du seuil
- Objets en mouvement dans la zone de détection de la fibre
- Fibre optique en réflexion directe (FT...) et fibre optique en barragé (FE...)
Sélectionner la voie à régler en appuyant sur les touches [▲] [▼] jusqu'à ce que la voie souhaitée soit inversée. Dans la figure, la voie 1 est sélectionnée. Valider la sélection avec la touche [●].
Sélectionner [Réglage] dans le menu et valider la sélection avec la touche [●].

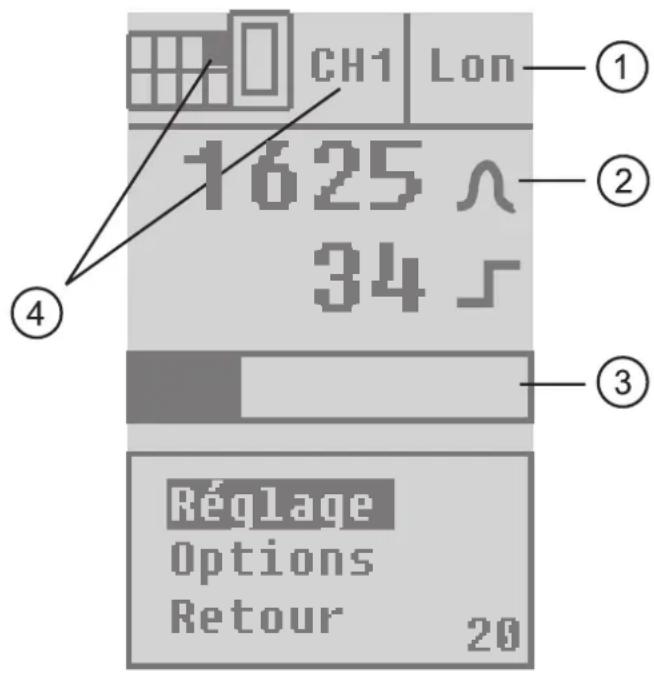

1: mode éclairage activé (normalement ouvert avec fibre optique en réflexion directe et normalement fermé avec fibre optique en barrageage) 2: indication intensité du signal de 0... 4095 3: affichage en barre graphique pour l'intensité du signal 4: sélection de la voie CH1
8.1.1 Réglage avec l'objet

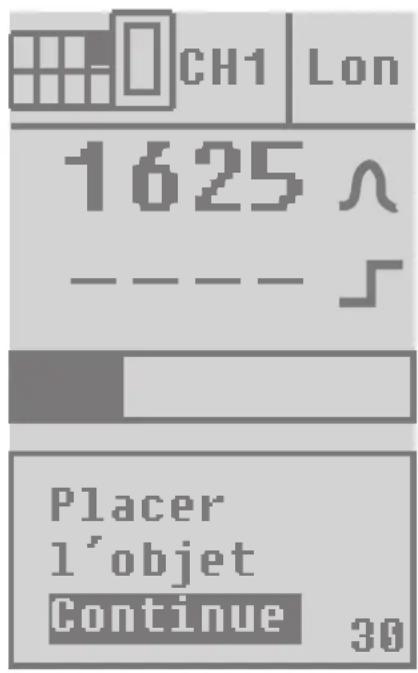

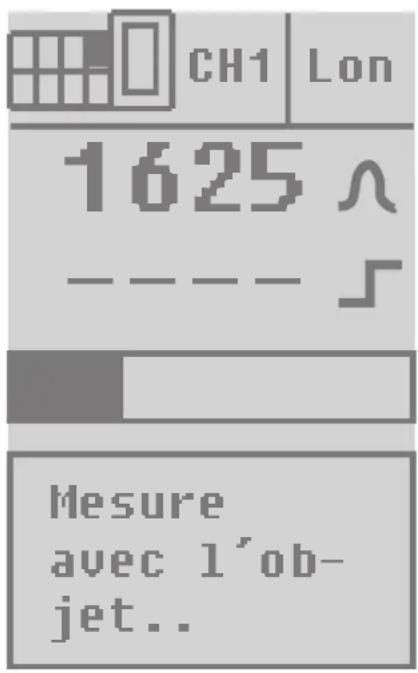

Après le placement de l'objet dans la zone de détection de la fibre ou le mouvement des objets à travers la zone de détection, appuyer sur la touche [●] une fois. Ensuite la mesure s'effectue pendant env. 2 s.
8.1.2 Réglage sans l'objet
Après l'enlèvement de l'objet de la zone de détection de la fibre ou le mouvement des objets à travers la zone de détection, appuyer sur la touche [●] une fois.
Ensuite la mesure s'effectue pendant env. 2 s.

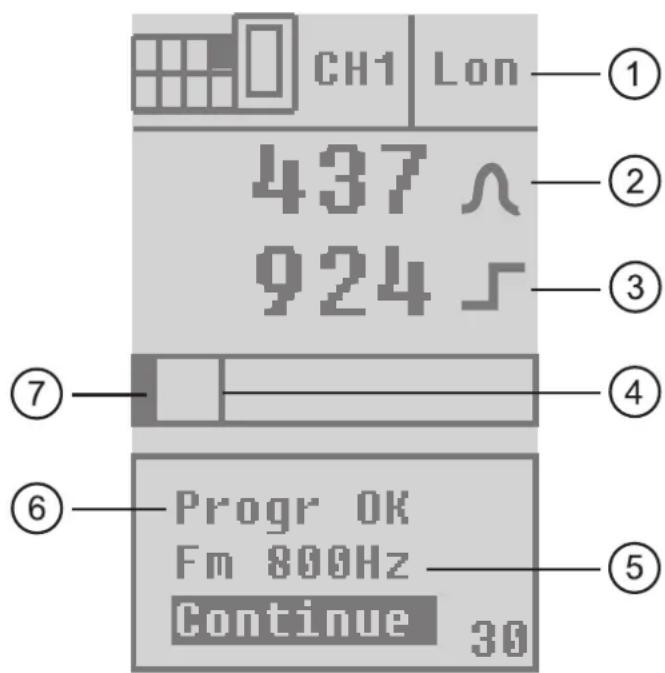

8.1.3 Réglage automatique du seuil
1: mode éclairage activé (normalement ouvert avec fibre optique en réflexion directe et normalement fermé avec fibre optique en barrageage) 2: affichage intensité actuelle du signal 3: affichage seul réglé 4: affichage seuil 5: fréquence de commutation maximale réglée automatiquement 6: programmation réussie 7: affichage en barre graphique pour l'intensité actuelle du signal
Appuyer sur la touche [●] pour valider les réglages.
Une programmation non réussie est affichée dans le menu par [Refuse]
En cas de valeurs plus basses, la résolution du seuil est plus fine. De ce fait, la valeur du seuil est représentée avec deux décimales.
9.1 Réglage des options

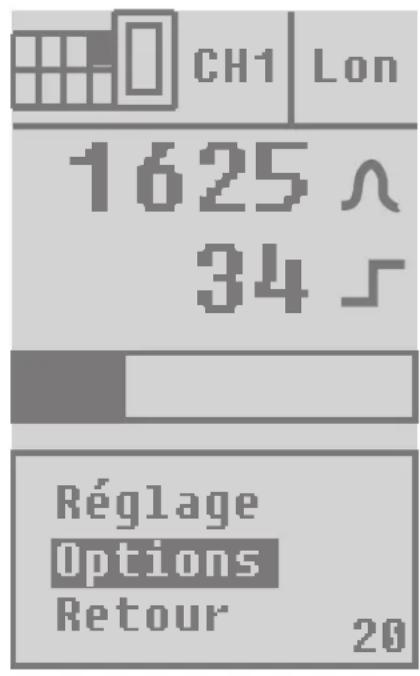

Sélectionner le point de menu [Options] dans l'affichage des voies et valider la sélection avec la touche [].

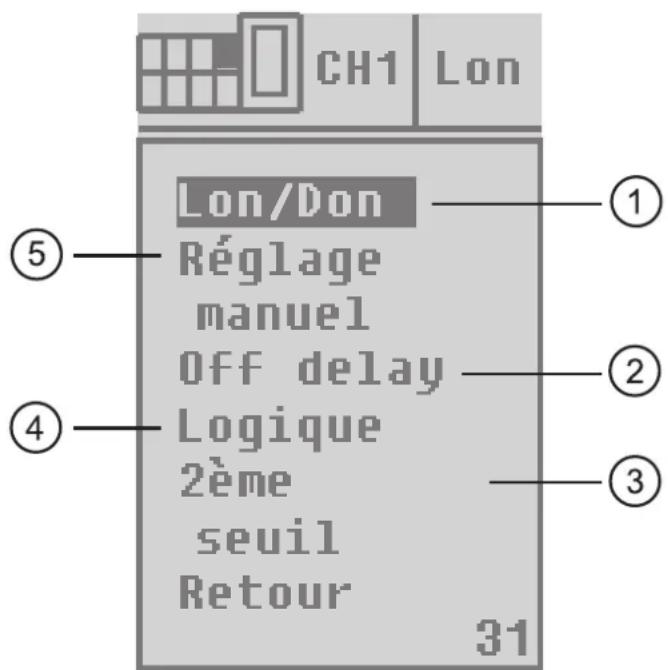

1: sélection mode éclairage/obscurcissement 2: temporisation au déclenchement réglable 0... 100 ms 3: 2ème seuil pour la voie activée (seulement disponibles pour les voies 1, 3, 5, 7) 4: fonctions logiques des voies [ET], [OU] 5: réglage manuel du seuil
Sélectionner l'option souhaitée avec la touche [▲] ou [▼] et valider la sélection avec la touche [●].
9.2 Programmation de la fonction de sortie
Sélectionner dans [Options] la fonction de sortie [Lon / Don].
Lon = normalement ouvert avec fibre optique en réflexion directe et normalement fermé avec fibre optique en barrage
Don = normalement fermé avec fibre optique en réflexion directe et normalement ouvert avec fibre optique en barrage

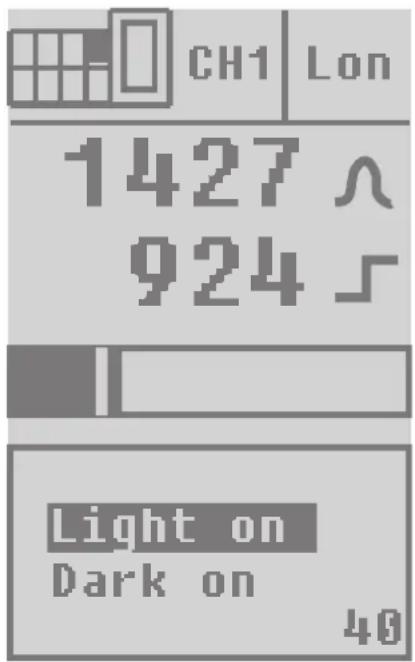

Sélectionner la fonction de sortie [Light on] pour le mode éclairage ou [Dark on] pour le mode obscurité et valider la sélection avec la touche [●].
9.3 Réglage manuel du seuil
Sélectionner dans [Options] la fonction [Réglage manuel].
La touche [▲] ou [▼] permet de modifier le seuil. Mémoriser la nouvelle valeur avec la touche [●].
En cas de valeurs plus basses, la résolution du seuil est plus fine. De ce fait, la valeur du seuil est représentée avec deux décimales.
9.4 Réglage de la prolongation d'impulsion
Les signaux d'entrée qui sont plus courts que le temps réglé sont prolongés du temps réglé (0...100 ms).
Les signaux d'entrée qui sont plus longs que le temps régle ne sont pas prolongés.
Sélectionner dans options la fonction [Off delay].
Régler la prolongation de l'impulsion souhaitée avec la touche [▲] ou [▼] et valider avec la touche [●].
9.5 Fonctions logiques
Après la sélection de [Logique] dans le menu, une nouvelle fenêtre présente d'autres options de sélection.
Pour le réglage, sélectionner le point de menu [Réglage].

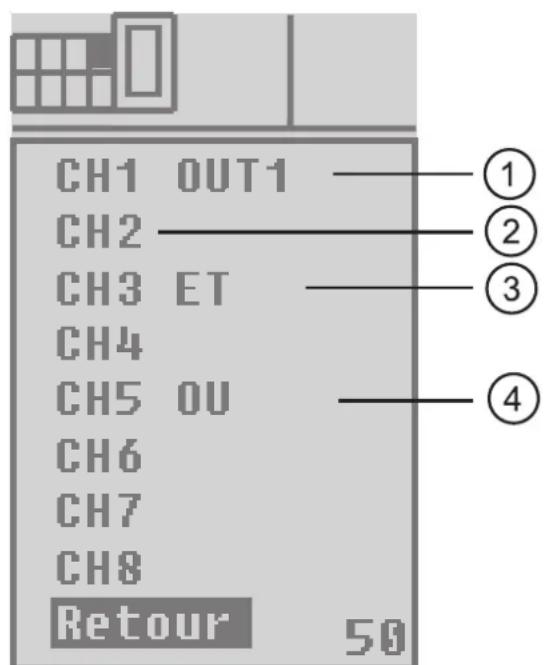

1: voie combinée avec les autres 2: voie non combinée 3: sortie de commutation voie 1 est combinée avec la sortie de commutation voie 3 par la fonction logique ET 4: sortie de commutation voie 1 est combinée avec la sortie de commutation voie 5 par la fonction logique OU
Remarque: Dans cet exemple la sortie de commutation 1 n'est pas combinée avec les sorties de commutation 2, 4, 6, 7 et 8.
Maintenant un aperçu des voies est présenté dans lequel la voie souhaitée peut être sélectionnée avec la touche [▲] ou [▼].
En appuyant sur la touche [●], vous pouvez changer entre les fonctions [ET], [OU] ou [champ vide] = aucune fonction logique.
Les fonctions logiques se réfèrent toujours à la voie activée (dans la figure voie 1).
Pour effacer toutes les fonctions logiques de cette voie, sélectionner [Effacer] dans le menu.
Sélectionner le point de menu [Retour] pour quitter la fenêtre de sélection.
Explication de l'exemple montré :
L'affichage montre que la sortie de commutation de la voie 1 est combinée avec la sortie de commutation de la voie 3 avec la fonction logique ET ou avec la sortie de commutation de la voie 5 avec la fonction logique OU. Toutes les sorties sont commutées comme d'habitude, seulement la sortie 1 commute entre les sorties 1, 3 et 5 selon la ou les fonctions logiques sélectionnées.
9.6 Deuxième seul pour une voie sélectionnée (seulement pour les voies 1, 3, 5, 7)
Sélectionner dans [Options] la fonction [2ème seuil].
Le deuxième seuil permet l'évaluation d'une voie fibre optique sur deux seuils. Les signaux de sortie correspondants sont disponibles sur deux sorties de commutation.
Le deuxième seuil est indiqué dans l'affichage en barre graphique. Comme pour le réglage automatique du seuil (page 6) et les suivantes), la touche [●] est également appuyée une fois avec objet et une fois sans objet pour le 2ème seuil. Comme sortie pour le signal de commutation, la sortie de la fibre optique est utilisée sur l'unité activée (1-2, 3-4, 5-6 ou 7-8).
La fonction est effacée dans la voie affectée (1, 3, 5, 7) dans les options de l'affichage des voies.
10 Options de l'appareil

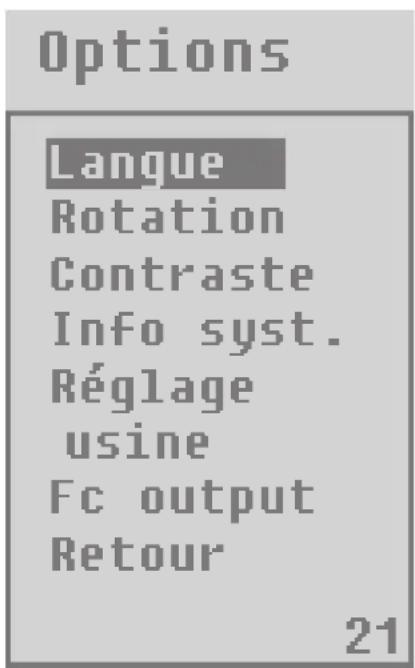

Lorsque vous sélectionnez [Options] dans le menu dans l'affichage de fonctionnement et validez avec la touche [●], les points de menu suivants sont présentés :
[Langue]
Ici vous pouvez sélectionner la langue du menu : allemand, anglais ou français.
[Rotation]
Selon le sens d'installation, l'affichage peut être tourné de
[Contraste]
Ici vous pouvez adapter pas à pas le contraste de l'affichage.
[Info syst.]
Ici vous pouvez vérifier la version actuelle du firmware.
[Réglage usine]
Ce point de menu est sélectionné lorsque vous souhaitez annuler tous les réglages effectués. L'appareil retourne à l'état au moment de sa livraison.[Fc output]
Ici vous pouvez sélectionner si la sortie de commutation de la sortie contrôle de fonction est [Active high] ou [Active low] en cas de défaut.
[Retour]
Ici vous retourner au mode de fonctionnement.
11 Verrou électronique
En appuyant sur les touches [▲] [▼] simultanément pendant 10 s en mode affichage de fonctionnement, le verrou électronique est activé.
Le verrou électronique activé peut être désactivé de nouveau en appuyant simultanément sur les touches [▲] [▼] pendant 10 s en mode affichage de fonctionnement.
L'état actuel du verrou électronique (verrou ouvert - verrou fermé) est montré dans l'affichage de fonctionnement.
12 Sortie de contrôle
- Commute après env. 4 s en cas de perturbation lors de la détection de l'objet (reconnaissance déficiente d'objects, déréglage, encrassement des lentilles); est désactivée env. 4 s après une nouvelle détection définitive de l'objet.
- Commute immédiatement en cas de court-circuit de la sortie de commutation; est désactivée env. 4 s après l'élimination de la perturbation.
- Commute immédiatement en cas de perturbation interne; est désactivée uniquement par mise hors tension / nouvelle mise en tension.

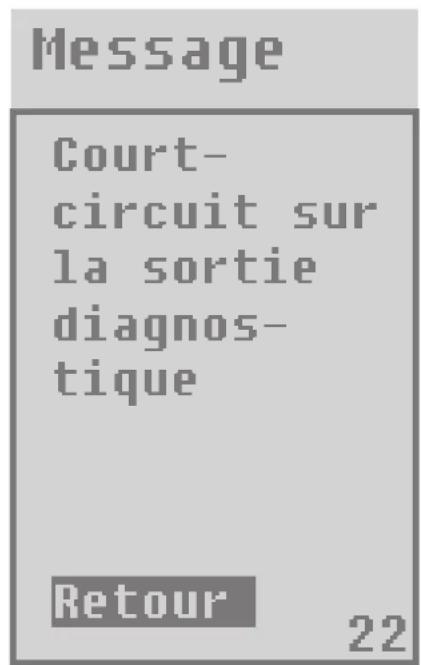

13 Messages d'erreur

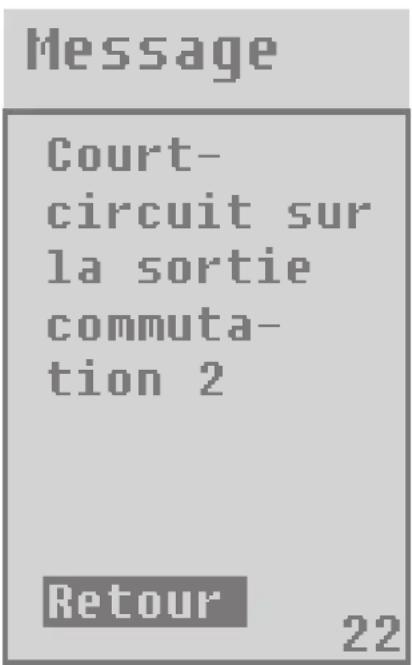

Les messages d'erreur disparaissent automatiquement après rectification de l'erreur.
Le message d'erreur peut être supprimé en sélectionnant la validation de Retour. Après env. 2,5 minutes le message apparait de nouveau.
14 Connecteur femelle
| M12 embase 2 - 4 voies No de commande E11231 | |||
| Raccordement Raccordement | |||
| 2 voies 4 voies 6 voies | 8 voies | ||
| BN L+ BN L+ | BN L+ | ||
| BU L- BU L- | BU L- | ||
| BK | out 1 | BK | out 1 |
| WH | out 2 | WH | out 2 |
| GY | GY | out 3 | |
| PK | PK | out 4 | |
| VT | fc | VT | fc |
| OG | OG | ||
| M16 embase 6 - 8 voies No de commande E11645 | |||
| BK | out 1 | BK | out 1 |
| WH | out 2 | WH | out 2 |
| GY | out 3 | GY | out 3 |
| PK | out 4 | PK | out 4 |
| GY/PK | out 5 | GY/PK | out 5 |
| YE | out 6 | YE | out 6 |
| RD/BU | RD/BU | out 7 | |
| GN | GN out 8 | ||
| VT | fc VT | fc | |
| RD | RD | ||
Couleurs des fils conducteurs:
BK noir BN brun BU bleu GN verte GY gris PK rose OG orange RD rouge VT violet WH blanc YE jaune

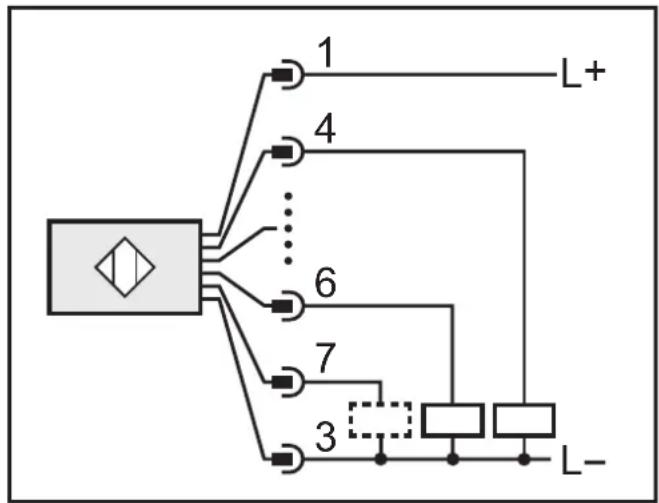

15.1 DC PNP
2 voies 4 voies

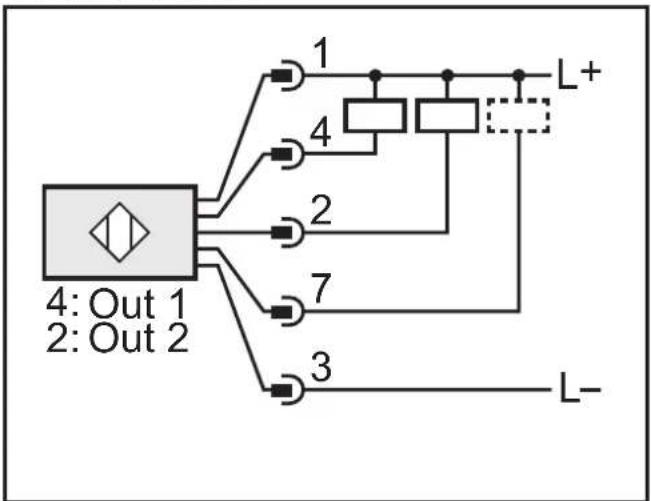

4: Out1 2: Out 2
4: Out1

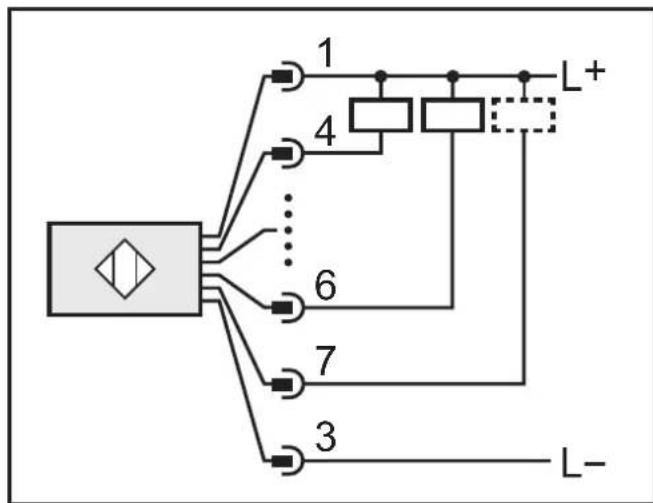

2: Out 2 5: Out 3 6: Out 4
7: Sortie contrôle
6 voies 8 voies

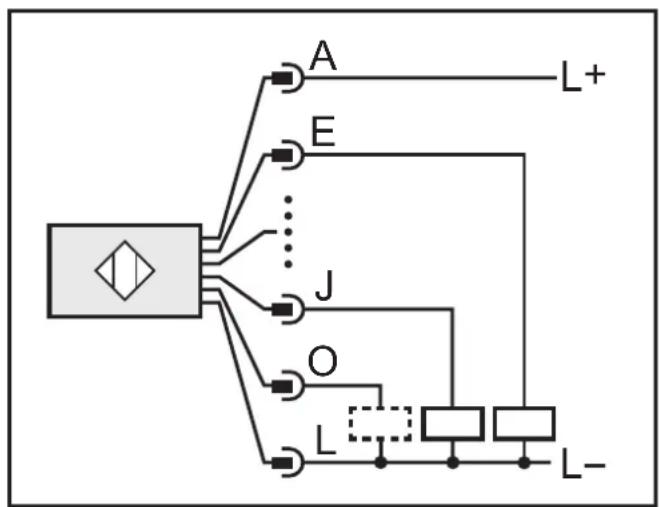

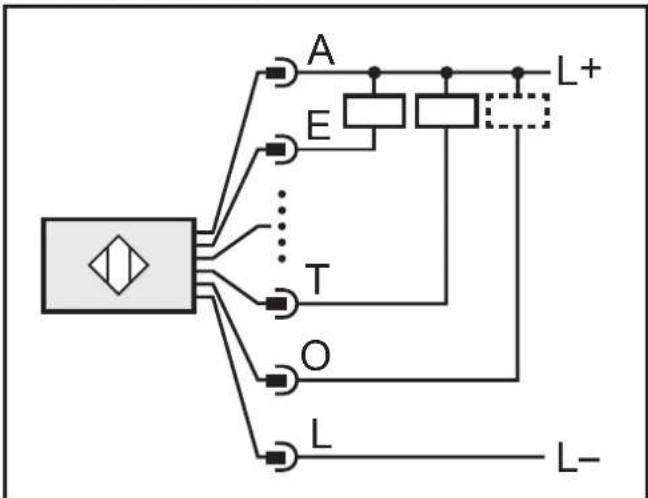

E: Out 1 P: Out 2 S: Out 3 G: Out 4 C: Out 5 T: Out 6

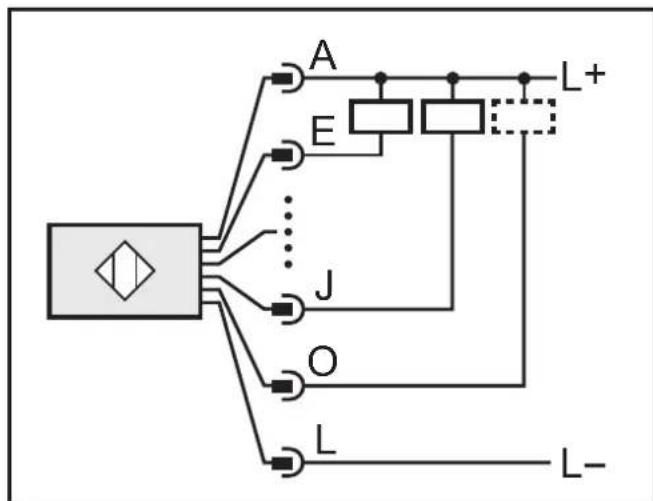

E: Out 1 P: Out 2 S: Out 3 G: Out 4 C: Out 5 T: Out 6 N: Out 7 J: Out 8
O: Sortie contrôle
2 Voies 4 voies
4: Out 1 2: Out 2
4: Out 1 2: Out 2 5: Out 3 6: Out 4
7 : Sortie contrôle
6 Voies 8 voies
E: Out 1 P: Out 2 S: Out 3 G: Out 4 C: Out 5 T: Out 6
E: Out 1 P: Out 2 S: Out 3 G: Out 4 C: Out 5 T: Out 6 N: Out 7 J: Out 8
O: Sortie contrôle
