OI5020 - Amplificateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour fibre optique
Marque	IFM
Modèle	OI5020
Fonction principale	Détection sans contact d'objets et de matières via fibre optique, signal de commutation
Portée en barrage photoélectrique	Jusqu'à 300 mm
Portée en système de réflexion directe	Jusqu'à 70 mm (sur papier blanc 200x200 mm)
Alimentation électrique	24 VDC (estimation typique pour amplificateurs industriels)
Consommation électrique	~50 mA (estimation)
Sortie	Commutateur normalement ouvert ou normalement fermé selon configuration du shunt
Raccordement électrique	Par câble via presse-étoupe, fusible miniature recommandé
Réglage de sensibilité	Potentiomètre manuel
Montage des fibres optiques	Fixation par écrou moleté sur l'amplificateur
Modes de fonctionnement	Barrage photoélectrique ou système de réflexion directe
Configuration du shunt	À couper ou non selon le mode et la logique de sortie souhaitée
Dimensions (approx.)	30 x 20 x 10 mm (estimation)
Poids (approx.)	50 g (estimation)
Matière du boîtier	Plastique noir (estimation)
Indice de protection	IP65 (estimation typique)
Température de fonctionnement	-10°C à +60°C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Débrancher l'alimentation avant raccordement ; utiliser un fusible adapté
Pièces détachées	Fibres optiques disponibles séparément (références IFM compatibles)
Garantie	2 ans (estimation standard IFM)
Notice fournie	Oui, 8 pages en français

FOIRE AUX QUESTIONS - OI5020 IFM

Comment raccorder électriquement l'amplificateur OI5020 ?

Avant tout raccordement, mettez l'installation hors tension. Dévisser la vis et enlever le capot noir. Glisser les câbles dans le presse-étoupe du capot et raccorder selon le schéma figurant sur l'étiquette de l'appareil ou en page 8 de la notice. Il est recommandé d'insérer un fusible miniature adapté.

Comment régler la sensibilité de l'amplificateur ?

La sensibilité se règle à l'aide du potentiomètre présent sur l'appareil. Tournez-le dans un sens ou dans l'autre pour augmenter ou diminuer la sensibilité. Pour un système de réflexion directe, réduisez la sensibilité en cas d'arrière-plan perturbant. Pour un barrage photoélectrique, réduisez-la en présence d'objets transparents.

Quelle est la portée maximale de l'OI5020 ?

En mode barrage photoélectrique, la portée peut atteindre 300 mm. En mode système de réflexion directe, la portée est jusqu'à 70 mm sur un papier blanc de 200x200 mm.

Comment configurer le mode normalement ouvert (NO) ou normalement fermé (NF) ?

La configuration dépend du shunt (3) situé à l'intérieur du capot. Pour un barrage photoélectrique en mode NO ou un système de réflexion directe en mode NF, il faut couper le shunt mécaniquement. Dans les autres cas, le shunt ne doit pas être coupé.

Comment monter les fibres optiques sur l'amplificateur ?

Fixez la fibre optique sur le détecteur en vissant l'écrou moleté à la main. Assurez-vous que la fibre est bien enfoncée et sécurisée.

Quels types de fibres optiques sont compatibles ?

L'OI5020 est conçu pour fonctionner avec des fibres optiques IFM de la série OIF. Consultez la documentation IFM pour les références exactes.

L'amplificateur supporte-t-il les court-circuits ?

Oui, l'appareil est protégé contre les courts-circuits. Il est toutefois recommandé de vérifier son bon fonctionnement après un court-circuit et d'utiliser un fusible miniature conformément à la fiche technique.

Comment entretenir l'amplificateur OI5020 ?

Nettoyez l'appareil avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ni de produits abrasifs. Vérifiez régulièrement l'état des câbles et des connexions.

Quelle est la tension d'alimentation recommandée ?

L'amplificateur fonctionne généralement sous une tension continue de 24 V. La consommation est d'environ 50 mA. Consultez l'étiquette de l'appareil pour les valeurs exactes.

Où trouver la notice complète de l'OI5020 ?

La notice d'utilisation complète est disponible en téléchargement sur notice-facile.com au format PDF. Elle comporte 8 pages en français et détaille toutes les instructions de montage, de raccordement et de réglage.

MODE D'EMPLOI OI5020 IFM

efector200®

OIF

Grâce à une fibre optique, l'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• portée en tant que barrage photoélectrique jusqu'à 300 mm
• portée en tant que système de réflexion directe jusqu'à 70 mm (sur papier blanc 200 mm x 200 mm)

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 8 ou l'étiquette de la cellule. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

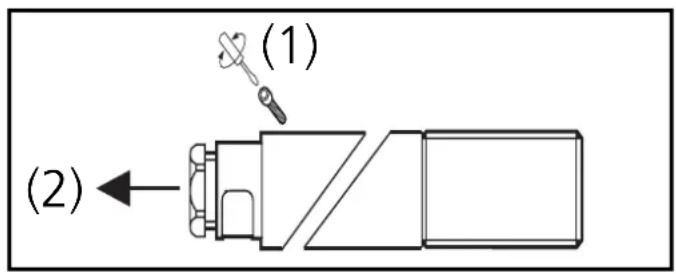

Dévisser la vis (1) et enlever le capot noir (2).

Si vous utilisez l'amplificateur

• comme barrage photoélectrique en mode normalement ouvert √- ou
• comme système de réflexion directe en mode normalement fermé ↗,

Il faut couper le shunt (3) mécaniquement.

Si vous utilisez l'amplificateur

- comme barrage photoélectrique en mode normalement fermé ou

- comme système de réflexion directe en mode normalement ouvert √—,

Le shunt (3) ne doit pas être coupé.

Glisser les câbles dans le presse-étoupe (4) du capot et raccorder le détecteur (voir étiquette ou page 8).

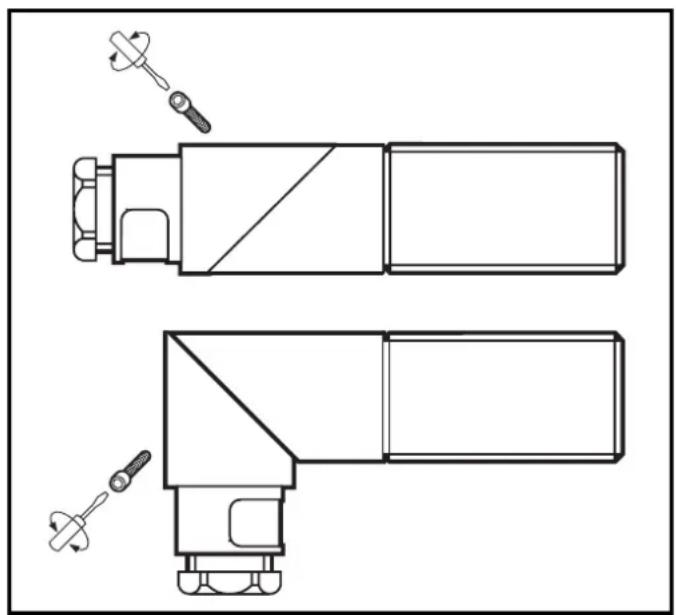

Le montage du capot peut être en droit ou coudé. Remettre le capot en position désirée sur le détecteur et le visser.

Montage des fibres optiques

Fixer la fibre optique sur le détecteur. Visser l'écrou moleté.

Régler la sensibilité à l'aide du potentiomètre.

Réduire la sensibilité en fonction de système de réflexion directe en cas d'un arrière-plan perturbant.

Réduire la sensibilité en fonction du barrage photoélectrique en cas d'objets transparents.
