Type de produit	Contrôleur de débit compact
Marque	IFM
Modèle	ST2625

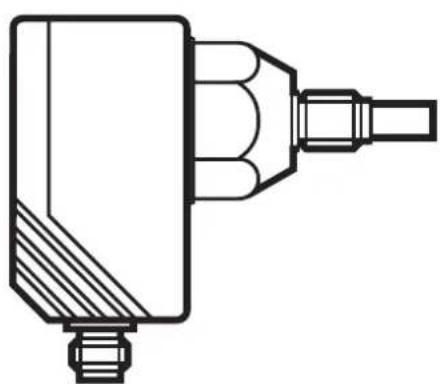

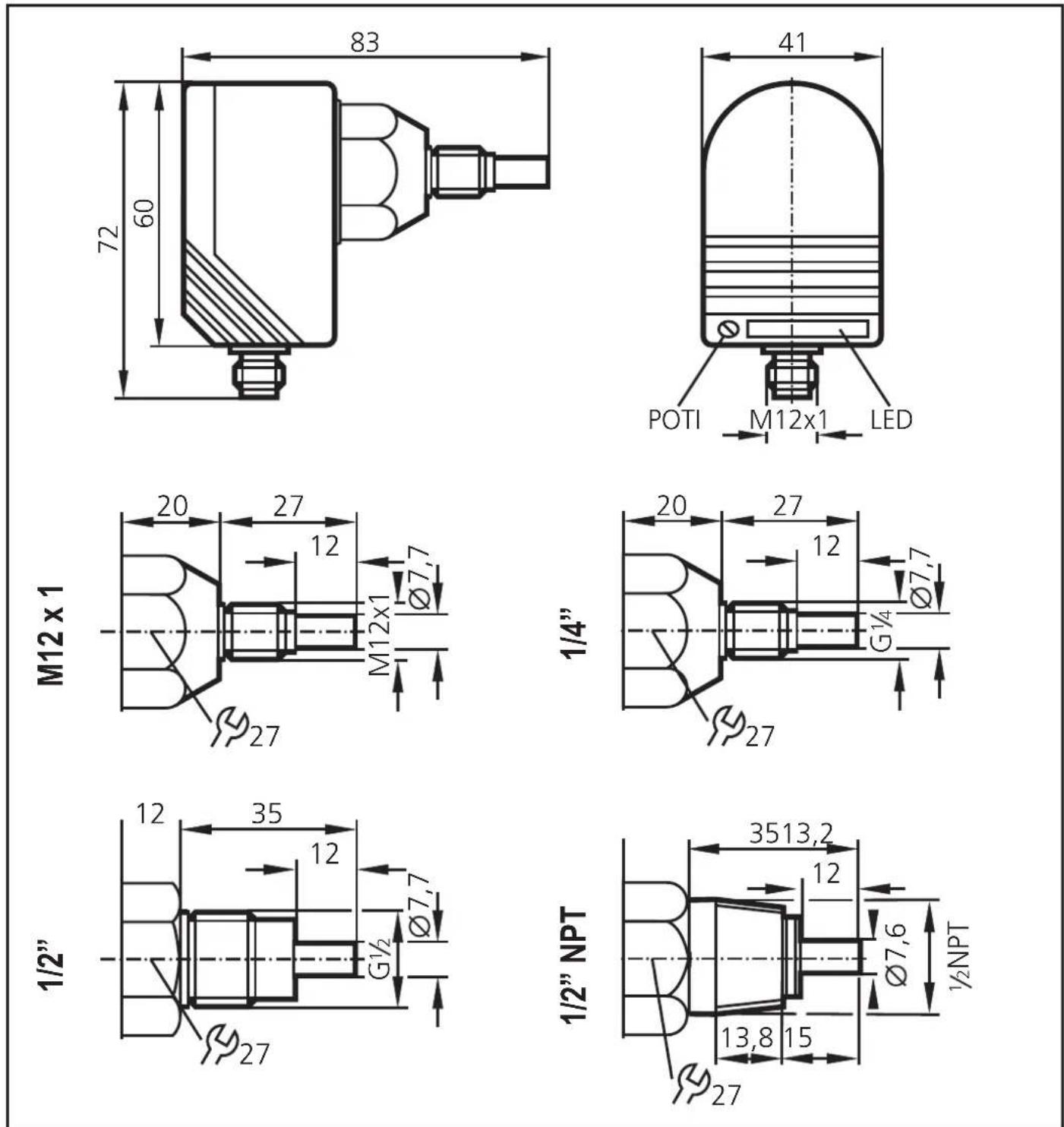

Dimensions (L x l x H)	Env. 83 x 41 x 72 mm (selon modèle de filetage)
Filetages disponibles	M12x1, G1/4", G1/2", 1/2" NPT
Alimentation électrique	Jusqu'à 60 V CC (TBTS/TBTP selon EN50178)
Sortie	Commutée (relais ou transistor, selon version)
Fonction principale	Surveillance de débit de fluides avec seuil réglable
Principe de mesure	Détection thermique de la vitesse d'écoulement
Indicateurs LED	Verte (réglé), Jaune (sortie commutée), Rouge (non réglé)
Réglage	Potentiomètre de sensibilité avec plage de réserve
Retard à la disponibilité	Environ 20 secondes après mise sous tension
Distance minimale d'installation	5 x DN en amont, 3 x DN en aval
Protection du potentiomètre	Étiquette fournie à coller après réglage
Entretien et nettoyage	Nettoyage périodique du capteur avec un chiffon doux ; détartrage possible avec produit acétique
Compatibilité électromagnétique	Immunité selon IEC 1000-4-2/4-3/4-4/4-6 (niveaux modérés)
Installation électrique	Par un électricien qualifié, hors tension
Normes applicables	EN50178 (TBTS/TBTP), EN61000-4-*
Réparabilité	Non spécifiée ; maintenance par remplacement de l'unité
Accessoires fournis	Étiquette de protection du potentiomètre

FOIRE AUX QUESTIONS - ST2625 IFM

Comment régler le seuil de débit sur le ST2625 ?

Mettez l'appareil sous tension avec un débit constant correspondant à la valeur souhaitée. La LED jaune s'allume pendant environ 20 secondes (retard à la disponibilité). Tournez ensuite le potentiomètre jusqu'à l'allumage d'une LED verte. Plus la LED verte est éloignée de la LED jaune, plus la réserve de commutation est grande. Collez l'étiquette fournie pour protéger le réglage.

Quelles sont les distances minimales à respecter pour l'installation ?

Pour éviter les perturbations d'écoulement, laissez un espace d'au moins 5 fois le diamètre de la canalisation en amont et 3 fois le diamètre en aval de la sonde.

Que signifient les LEDs sur le boîtier ?

La LED rouge indique que l'appareil n'est pas réglé. La LED jaune indique que la sortie est commutée. La LED verte indique que l'appareil est correctement réglé.

Quel type d'alimentation électrique est requis ?

L'appareil fonctionne en très basse tension de sécurité (TBTS/TBTP) jusqu'à 60 V CC, conformément à la norme EN50178.

Comment entretenir le capteur de débit ?

Vérifiez périodiquement l'absence de dépôts sur l'extrémité de la sonde. Nettoyez avec un chiffon doux. Pour les dépôts tenaces (calcaire), utilisez un produit acétique courant.

Dans quel sens monter l'appareil sur une canalisation horizontale ?

Montez l'appareil latéralement (de côté) sur la canalisation horizontale. Si monté par le bas, assurez-vous que le tube est exempt de dépôts ; si monté par le haut, le tube doit être complètement rempli de fluide.

Pourquoi la sortie ne commute-t-elle pas immédiatement après la mise sous tension ?

L'appareil a un retard à la disponibilité d'environ 20 secondes. Durant cette période, la LED jaune est allumée mais la sortie n'est pas encore stable. Attendez la fin de ce délai avant d'évaluer la commutation.

Quelles précautions de sécurité prendre lors de l'installation électrique ?

L'appareil doit être installé par un électricien qualifié. Respectez les règlements nationaux et internationaux. Mettez l'installation hors tension avant de raccorder l'appareil.

Peut-on utiliser l'appareil dans un environnement à fortes interférences électromagnétiques ?

L'appareil est conçu pour des champs électromagnétiques modérés (niveaux de sévérité définis dans la notice). À proximité de systèmes ISM ou de talkie-walkies puissants, des mesures supplémentaires peuvent être nécessaires pour éviter tout dysfonctionnement.

Comment protéger le réglage une fois effectué ?

Après avoir réglé la sensibilité avec le potentiomètre, collez l'étiquette fournie sur le potentiomètre pour empêcher toute modification accidentelle.

MODE D'EMPLOI ST2625 IFM

Contrôleur de débit compact

efector300®

701149/06 11/1999

1 Fonctionnement et caractéristiques

Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte (= liquide en débit) ou non (= liquide pas en débit) et fournit un signal de commutation.

2 Montage

La partie sensible de la sonde doit se trouver complètement dans le fluide.

• Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1).
• Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts.
• Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller.
• Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

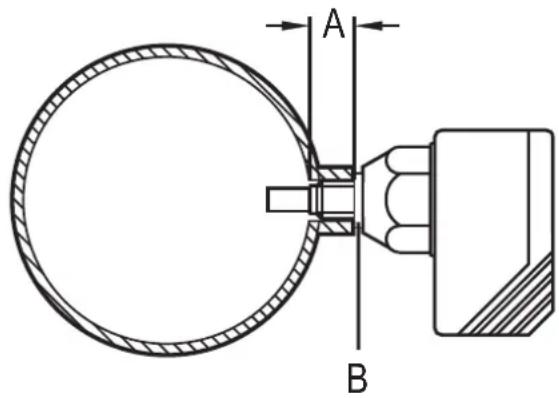

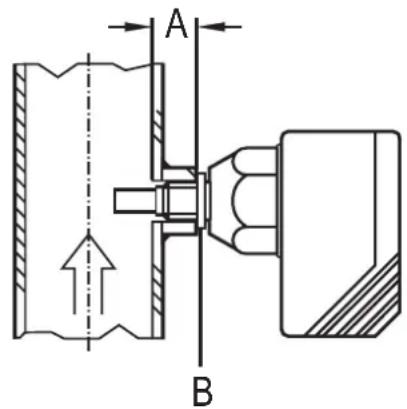

fig. 1 fig. 2

A = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP). A = 23 mm pour des appareils, filetage G1/2" (BSP). B = joint d'étanchéité

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc. Min. 5 x diamètre de la canalisation en amont (A), min. 3 x diamètre de la canalisation en aval (B).

fig. 3

3 Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.

▶ Raccorder l'appareil (branchement selon les indications de l'étiquette).

4 Réglage

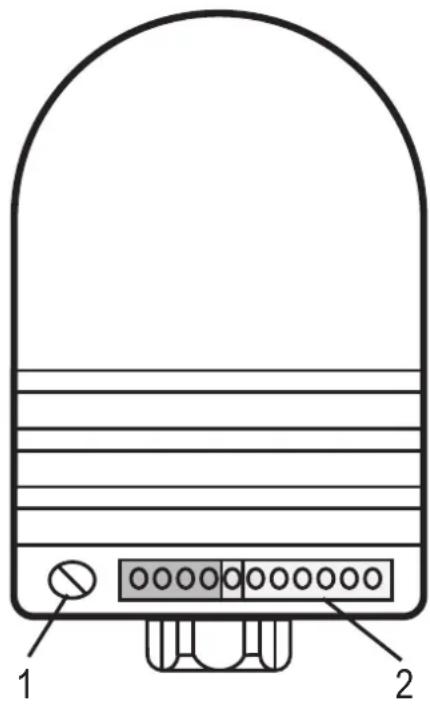

	1	potentiomètre de réglage sensibilité- [IMAGE] +
	2	rampe de LED- la LED rouge est allumée :l’appareil n’est pas réglé- la LED jaune est allumée : la sortie est commutée- la LED verte est allumée : l’appareil est réglé

▶ Mettre l'appareil sous tension. Mettre en débit constant (valeur présélectionnée).

La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité). ▶ Tourner le potentiomètre jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de débit ou de température). - Après le réglage, coller l'étiquette fournie sur le potentiomètre afin de le protéger contre un maniement inadmissible.

5 Fonctionnement

Après le montage, le câblage et le réglage, vérifiez le bon fonctionnement de l'appareil.

Maintenance recommandée

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table).

Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximité des appareils.

Immunité aux parasites Norme Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le câble	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz

6 Dimensions
