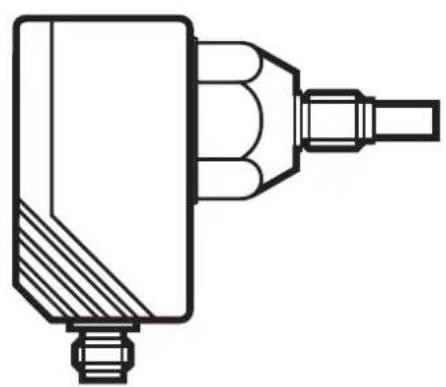

Type de produit	Contrôleur de débit compact (moniteur de débit)
Marque	IFM
Modèle	ST0510
Utilisation	Surveillance de fluides, détection de circulation (débit/non-débit)
Alimentation électrique	Jusqu'à 60 V DC, TBTS/TBTP selon EN50178
Raccordement électrique	Par électricien, hors tension, selon schéma sur étiquette
Sortie	Signal de commutation (LED jaune allumée = sortie commutée)
Indicateurs LED	Rouge : non réglé ; Jaune : sortie commutée ; Verte : réglé
Réglage	Potentiomètre de sensibilité, réglage sur débit constant
Retard à la disponibilité	Environ 20 secondes après mise sous tension
Montage	Partie sensible complètement dans le fluide ; respecter distances : min. 5×Ø amont, 3×Ø aval
Orientation de montage	Tubes horizontaux : latéral ; tubes verticaux : côté montée du fluide
Filetage	M12x1, G1/4" ou G1/2" (BSP) selon modèle
Entretien	Vérifier périodiquement les dépôts ; nettoyer avec chiffon doux ; calcaire : produit acétique
Immunité aux parasites	Décharges électrostatiques 4 kV CD / 8 kV AD ; rayonnement HF 3 V/m ; transitoires 2 kV ; HF conduites 3 V
Température de fonctionnement	Non spécifiée dans la notice, usage en champ électromagnétique modéré
Poids	Non spécifié

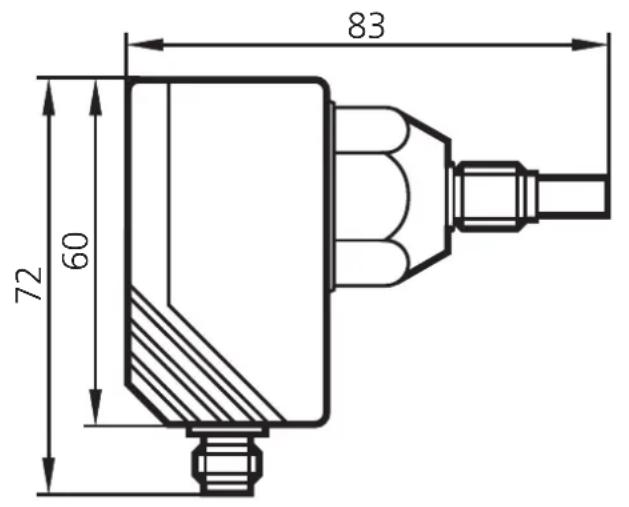

Dimensions	Non spécifiées dans la notice

FOIRE AUX QUESTIONS - ST0510 IFM

Comment installer le contrôleur de débit ST0510 ?

La partie sensible de la sonde doit être complètement dans le fluide. Pour les tubes horizontaux, montez l'appareil latéralement. Pour les tubes verticaux, effectuez le piquage là où le fluide monte. Respectez une distance minimale de 5× le diamètre de la canalisation en amont et 3× en aval pour éviter les perturbations.

Comment raccorder électriquement l'appareil ?

Le raccordement doit être effectué par un électricien. Mettez l'installation hors tension. Branchez selon les indications de l'étiquette. L'alimentation doit être jusqu'à 60 V selon EN50178, TBTS/TBTP.

Comment régler le seuil de débit ?

Mettez l'appareil sous tension. Établissez un débit constant correspondant à la valeur présélectionnée. Tournez le potentiomètre jusqu'à ce qu'une LED verte s'allume. Plus la LED verte est éloignée de la LED jaune, plus la marge de sécurité est grande. Après réglage, collez l'étiquette fournie pour protéger le potentiomètre.

Que signifient les voyants LED ?

LED rouge allumée : l'appareil n'est pas réglé. LED jaune allumée : la sortie est commutée (débit détecté). LED verte allumée : le réglage est effectué et le seuil est atteint.

Pourquoi la sortie ne commute-t-elle pas immédiatement après mise sous tension ?

Après la mise sous tension, un retard de disponibilité d'environ 20 secondes est actif pendant lequel la LED jaune est allumée et la sortie est commutée. Après ce délai, l'appareil fonctionne normalement.

Quels fluides peuvent être surveillés ?

Le contrôleur est conçu pour des fluides liquides. Il détecte si la circulation atteint ou non une valeur présélectionnée. Assurez-vous que la sonde est complètement immergée et que le fluide est compatible avec les matériaux de l'appareil.

Comment entretenir le contrôleur de débit ?

Vérifiez périodiquement la présence de dépôts en bout de sonde. Nettoyez-les avec un chiffon doux. Pour les dépôts tenaces comme le calcaire, utilisez un produit de nettoyage acétique usuel.

L'appareil est-il résistant aux perturbations électromagnétiques ?

Oui, il est conçu pour être utilisé dans des champs électromagnétiques modérés. Il résiste aux décharges électrostatiques (4 kV CD / 8 kV AD), aux rayonnements HF (3 V/m), aux transitoires (2 kV) et aux HF conduites (3 V) selon les normes IEC/EN.

Quelles sont les précautions de sécurité à respecter ?

Le montage et le raccordement électrique doivent être réalisés par un électricien qualifié. Respectez les réglementations nationales et internationales. Mettez toujours l'installation hors tension avant de raccorder l'appareil.

Que faire si l'appareil ne fonctionne pas après l'installation ?

Vérifiez le raccordement électrique selon l'étiquette. Assurez-vous que la sonde est complètement immergée et qu'il n'y a pas de dépôts. Vérifiez le réglage du potentiomètre : tournez-le jusqu'à ce qu'une LED verte s'allume. Si le problème persiste, consultez un professionnel.

MODE D'EMPLOI ST0510 IFM

Notice de Montage Contrôleur de débit compact

efector300

701149/06 11/1999

1 Fonctionnement et caractéristiques

Le contrôleur de début surveille des fluides. Il détecte si une valeur de circulation préselectionnée est atteinte (= liquide en début) ou non (= liquide pas en début) et fournit un signal de commutation.

2 Montage

La partie sensible de la sonde doit se trouver complètement dans le fluide.

• Dans le cas des tubes horizontalement monter l'appareil latéralement, si possible (fig. 1).
• Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts.
• Lorsque l'appareil est monté par le haut le tube doit être replié entièrement du fluide à surveiller.

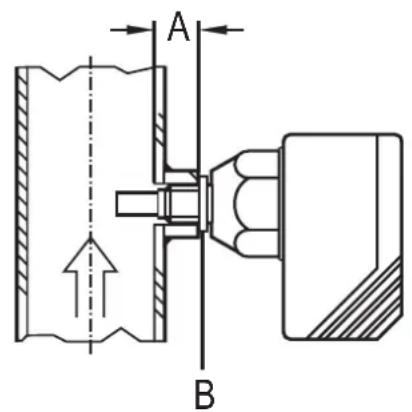

• Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

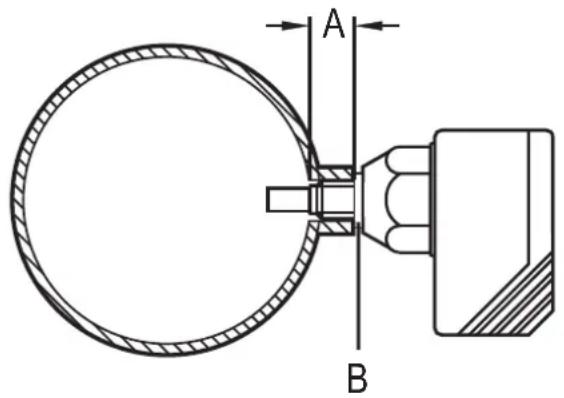

fig. 1 fig. 2

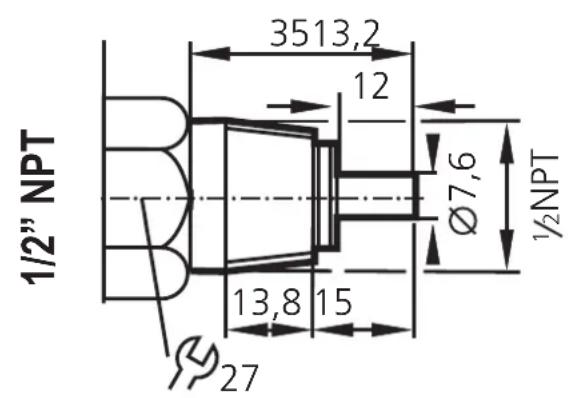

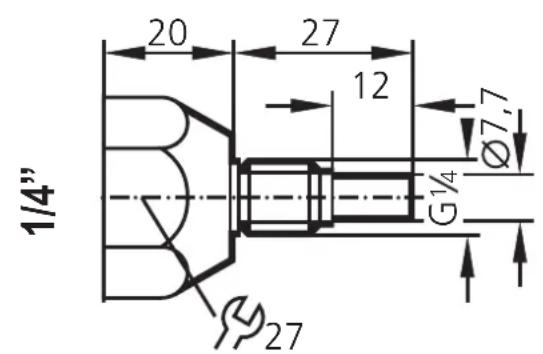

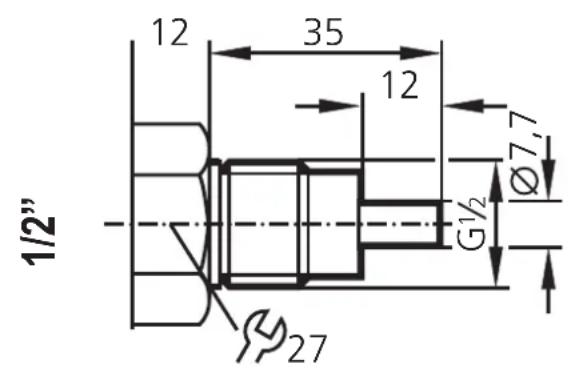

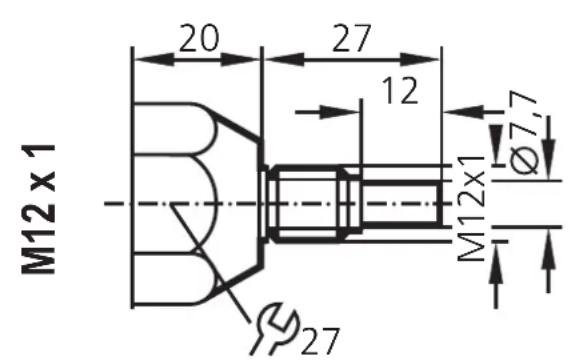

A = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP). A = 23 mm pour des appareils, filetage G1/2" (BSP). B = joint d'étanchéité

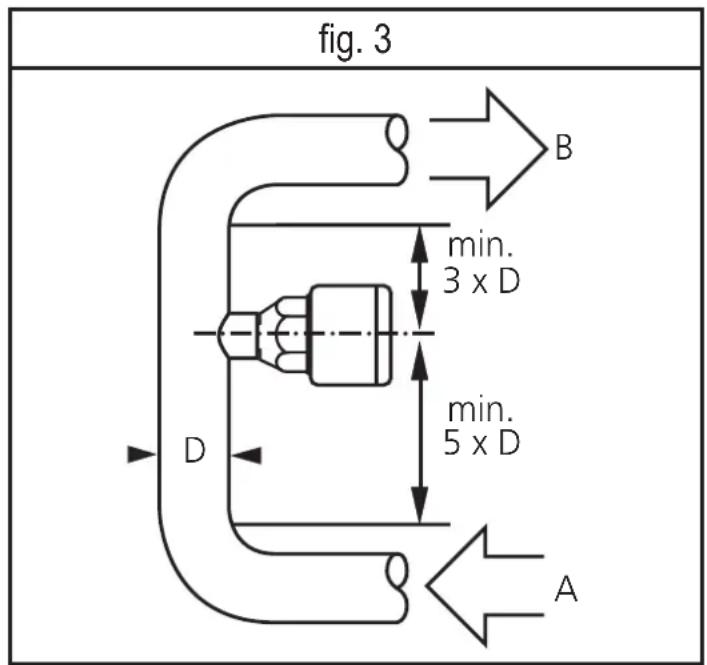

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

Min. 5× diamètre de la canalisation en amont (A),

min. 3× diamètre de la canalisation en aval (B).

3 Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.

Raccorder l'appareil (branchement selon les indications de l'étiquette).

4 Réglage

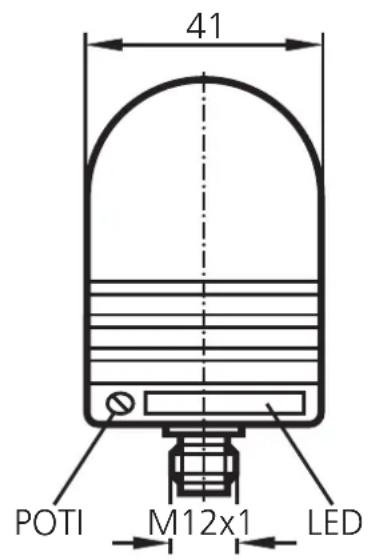

1	potentiomètre de réglage sensibilité - ① +
2	rampe de LED - la LED rouge est allumée :l'appareil n'est pas réglé - la LED jaune est allumée :la sortie est commutée - la LED verte est allumée : l'appareil est réglé

• Mettre l'appareil sous tension. Mettre en début constant (valeur prise sélectionnée). omètre jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de début ou de température). Après le réglage, coller l'étiquette fournie sur le potentiomètre afin de le protéger contre un maniement inadmissible.

5 Fonctionnement

Après le montage, le câblage et le réglage, vérifiez le bon fonctionnement de l'appareil.

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table).

Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximité des appareils.

Immunité aux parasites No.	me Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le cable	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz
