AC1335 - Interface IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface passerelle AS-i / Profibus DP (SmartLink DP)
Marque	IFM
Modèle	AC1335
Alimentation	Alimentation AS-i spécifique (ex. AC1216) ; tension AS-i +15V / -15V par rapport à la masse
Interface bus de terrain	Profibus DP, débit 9600 bauds à 12 Mbauds, séparation galvanique
Interface AS-i	Maître AS-i selon version 2.1, jusqu'à 31 esclaves
Affichage	Écran avec rétroéclairage, réglage du contraste
Indicateurs LED	4 LED : PWR/COM, PROJ, CONF/PF, Profibus DP
Boutons	Menu, navigation (haut/bas), réglage contraste
Fonctions principales	Configuration rapide, listes d'esclaves, adressage, diagnostic, paramétrage maître, informations esclaves, réglage bus de terrain, configuration système
Montage	Sur rail profilé 35 mm, IP20, en armoire électrique
Raccordement électrique	Bornes à vis, FE (terre fonctionnelle) à connecter à une terre non parasitée
Environnement	Sans condensation, éviter poussières, vibrations, chocs ; ne pas monter près de variateurs de fréquence
Protection	IP20
Langue du menu	Allemand / Anglais (commutable)
Entretien et nettoyage	Aucun entretien spécifique requis ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Mise hors tension avant raccordement ; respecter les consignes de sécurité ; personnel qualifié uniquement
Pièces détachées et réparabilité	Non applicable ; appareil non réparable par l'utilisateur
Informations générales	Notice disponible en PDF ; site web ifm.com pour données techniques

FOIRE AUX QUESTIONS - AC1335 IFM

Comment raccorder l'interface AC1335 au réseau Profibus DP ?

Raccordez les signaux A et B du Profibus DP aux bornes correspondantes : broche 3 (signal B) et broche 8 (signal A). Assurez-vous que la borne FE (terre fonctionnelle) est connectée à une terre non parasitée.

Quelle alimentation est nécessaire pour le SmartLink DP ?

Une alimentation AS-i spécifique est requise (par exemple, IFM AC1216). Elle fournit la tension sur le câble AS-i jaune et assure le découplage des données. Les polarités AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation (±15V).

Comment interpréter les LED de diagnostic ?

La LED PWR/COM allumée indique une alimentation AS-i présente avec au moins un esclave détecté ; clignotante = alimentation présente mais aucun esclave. PROJ allumée = mode projet actif ; clignotante = adresse 0 présente. CONF/PF allumée = différence de configuration ; clignotante = défaut périphérie. Profibus DP allumée = erreur sur le réseau Profibus.

Comment régler le contraste de l'écran ?

Appuyez simultanément sur le bouton droit et le bouton haut (pour augmenter le contraste) ou le bouton bas (pour le réduire).

Comment adresser un nouvel esclave AS-i ?

Dans le menu, allez dans Address slave. Vous pouvez adresser manuellement un esclave connecté ou utiliser l'adressage automatique (easy startup) pour attribuer la prochaine adresse disponible.

Que faire si la LED CONF/PF clignote ?

Cela indique un défaut périphérique sur au moins un esclave AS-i. Utilisez le menu Diagnostics ou Slave Info pour identifier l'esclave en défaut et vérifiez son câblage ou son alimentation.

Comment passer du mode projet au mode protégé ?

Dans le menu Master setup, sélectionnez l'option pour passer en mode protégé. Le mode protégé est le fonctionnement normal où le maître surveille la configuration. Assurez-vous qu'aucun esclave avec l'adresse 0 n'est présent.

Quelle est la distance maximale entre la passerelle et l'hôte Profibus ?

La distance dépend du débit de transmission. Les valeurs typiques sont : jusqu'à 1200 m à 93,75 kbaud, 400 m à 500 kbaud, 200 m à 1,5 Mbaud, etc. Consultez le tableau de la norme Profibus DP pour les distances exactes.

Puis-je connecter plusieurs passerelles AC1335 sur le même réseau Profibus ?

Oui, jusqu'à 31 passerelles peuvent être connectées en parallèle sur le réseau Profibus DP.

Comment réinitialiser l'appareil aux réglages d'usine ?

Dans le menu System setup, sélectionnez l'option de remise aux réglages d'usine. Un mot de passe peut être requis.

MODE D'EMPLOI AC1335 IFM

Notice d'utilisation

A5interface

SmartLink DP

AC1335

Contenu

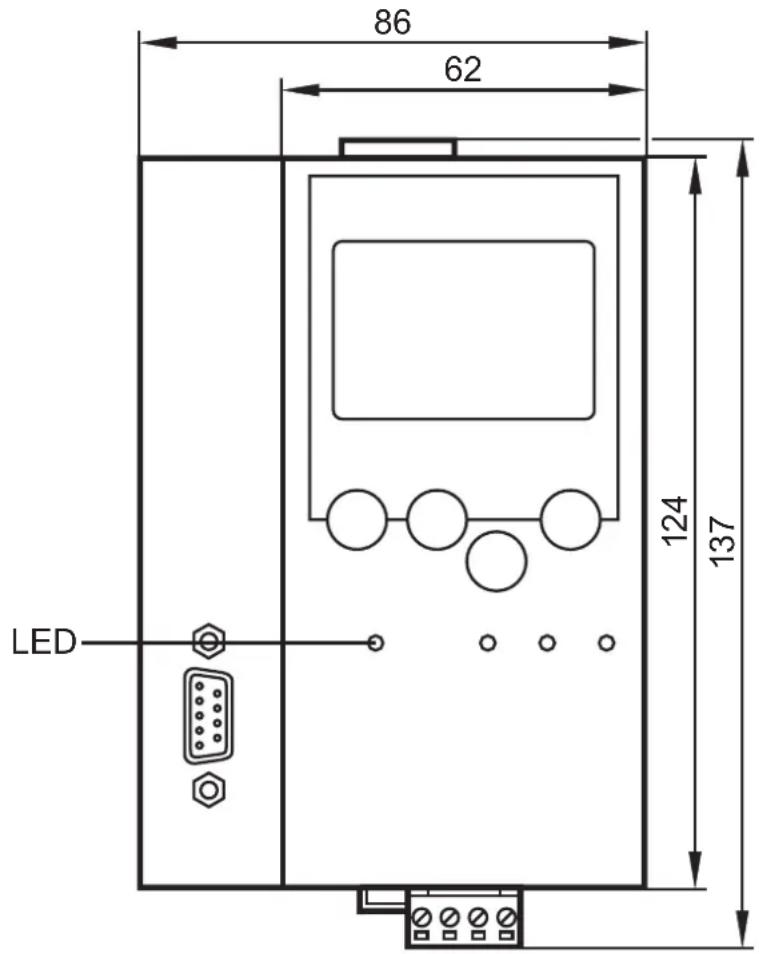

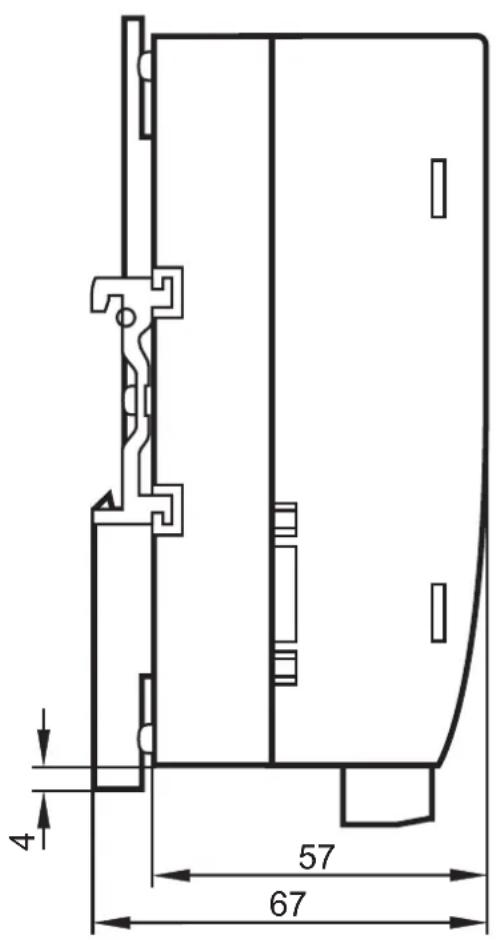

1 Consignes de sécurité 3 2 Fonctionnement et caractéristiques 3 3 Interface Profibus-DP 3 4 Montage. 3 5 Raccordement électrique. 4 6 Éléments de service et d'indication 4 6.1 Voyants LED et raccordement des bornes 5 6.2 Réglement du contraste 6 7 Fonctionnement 6 7.1 Aperçu du menu 7 7.2 Navigation menu 8 9 Schéma d'encombrement 10

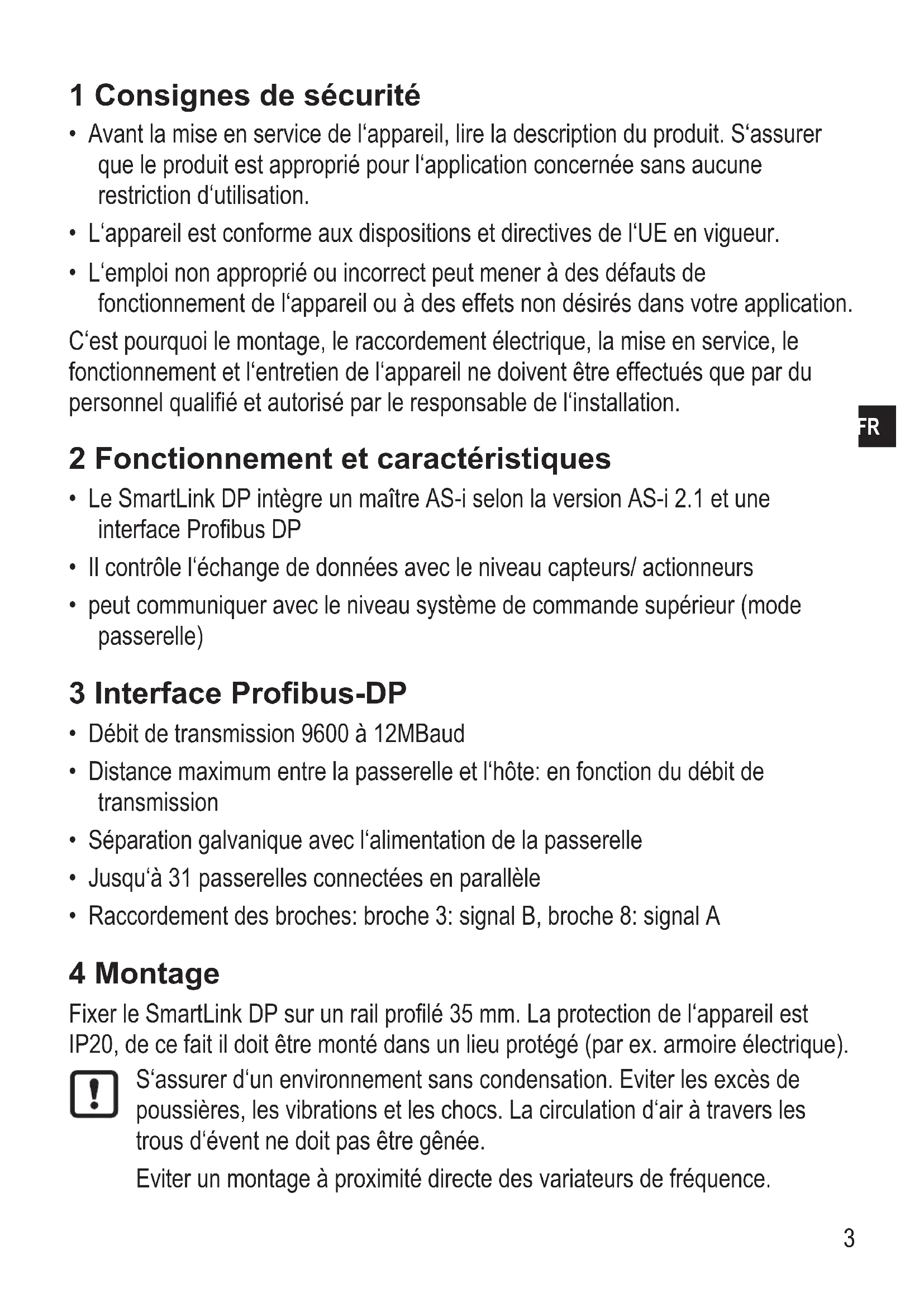

1 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

2 Fonctionnement et caractéristiques

• Le SmartLink DP intègre un maître AS-i selon la version AS-i 2.1 et une interface Profibus DP
• Il contrôle l'échange de données avec le niveau capteurs/actionneurs
• peut communiquer avec le niveau système de commande supérieur (mode passerelle)

3 Interface profibus-dp

• Débit de transmission 9600 à 12MBaud
• Distance maximale entre la passerelle et l'hôte : en fonction du débit de transmission
• Séparation galvanique avec l'alimentation de la passerelle
• Jusqu'à 31 passerelles connectées en parallèle
• Raccordement des broches : broche 3 : signal B, broche 8 : signal A

4 Montage

Fixer le SmartLink DP sur un rail profilé 35 mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

5 Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la borne FE. S'assurer que la borne FE (Terre Fonctionnelle) du SmartLink DP soit raccordée à une terre non parasitée. La borne FE est raccordée en interne avec le boîtier métallique et le dispositif de serrage pour le rail DIN.

S'assurer que des courants parasites d'autres appareils ne soient pas transmis via cette connexion.

6 Éléments de service et d'indication

L'état du maître et du système raccordé est indiqué par quatre LED de diagnostic sur le Smart Link DP.

• LED PWR/COM allumée : Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote : Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée : Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote : Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée : La configuration priselectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote : Défaut périphériqu

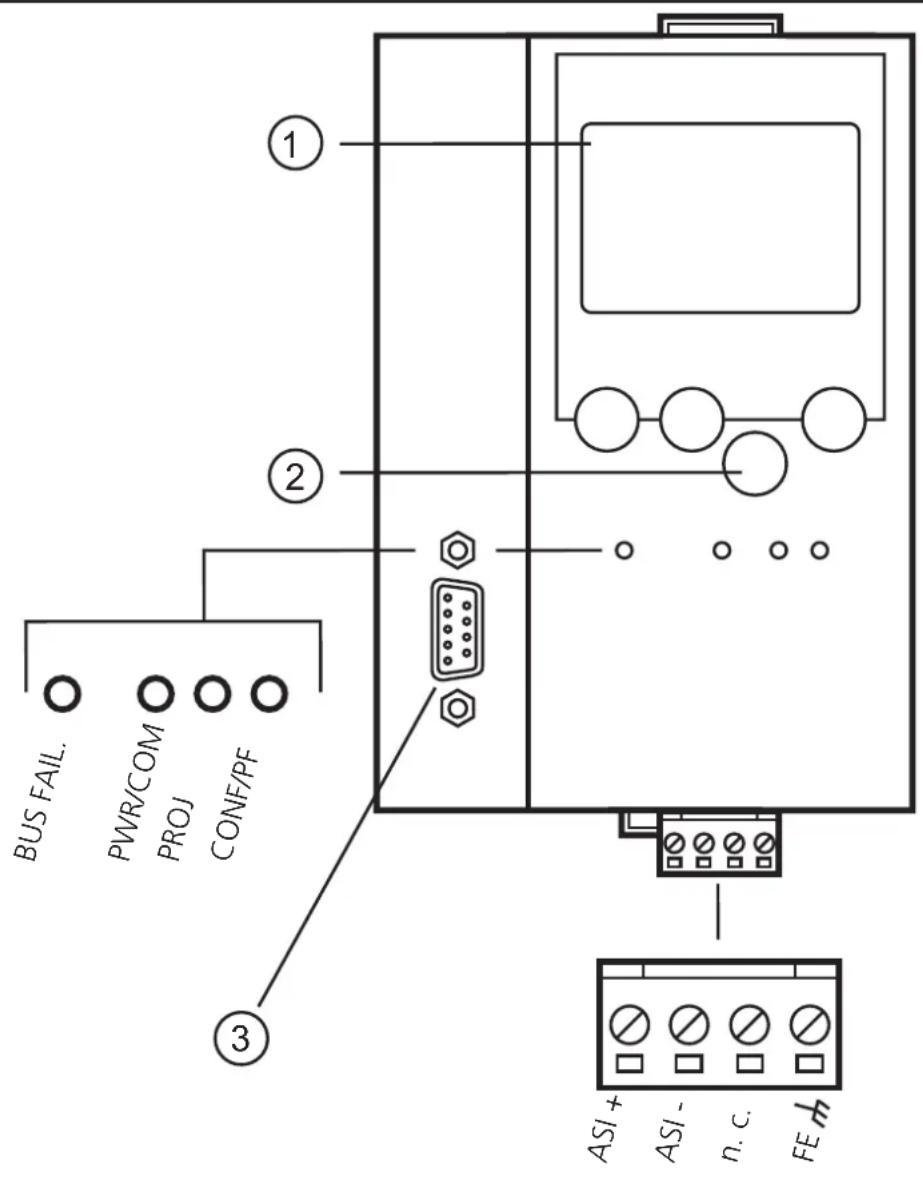

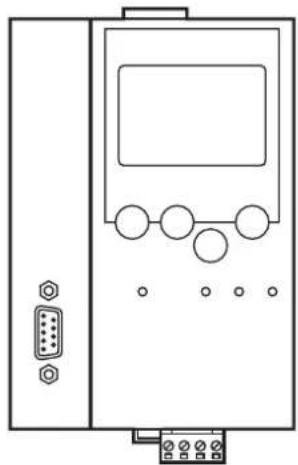

6.1 Voyants LED et raccordement des bornes

1. affichage
2. boutons
3. Interface Profibus-DP

FE: terre fonctionnelle

6.2 Réglage du contraste

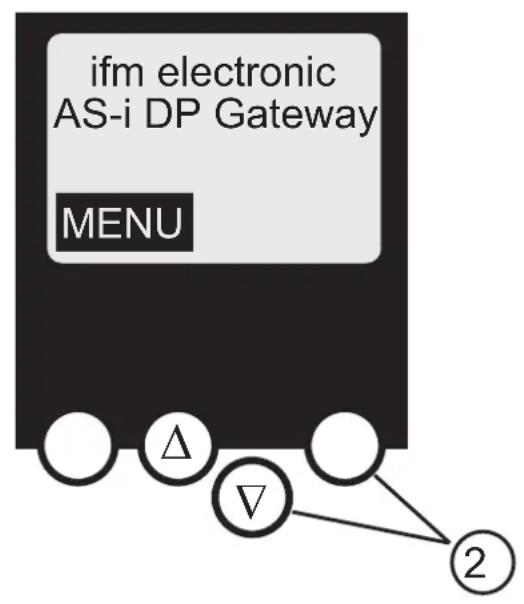

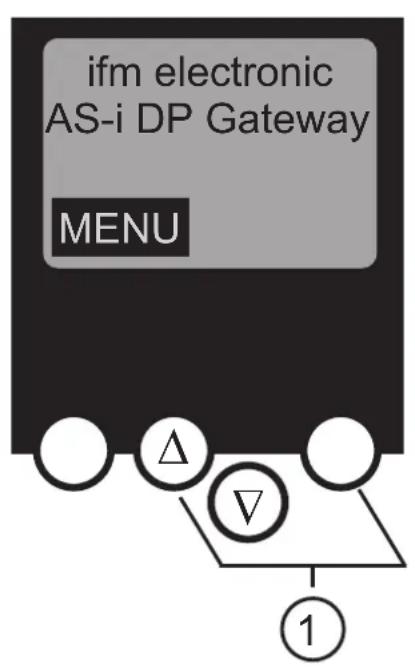

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

1: augmenter le contraste 2: réduire le contraste

7 Fonctionnement

Pour le fonctionnement d'un système AS-i, une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage de données par rapport au régulateur de tension de l'alimentation. Des alimentations à découpage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder la passerelle AS-i DP

Les polarités AS-i + et AS-i - ne doivent pas être mises à la masse de l'installation ou à la terre. Par contre, AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation (tension AS-i + / masse = +15V, tension AS-i - / masse = -15V).

S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne „shield“) à la masse de l'installation soit de faible résistance.

7.1 Aperçu du menu

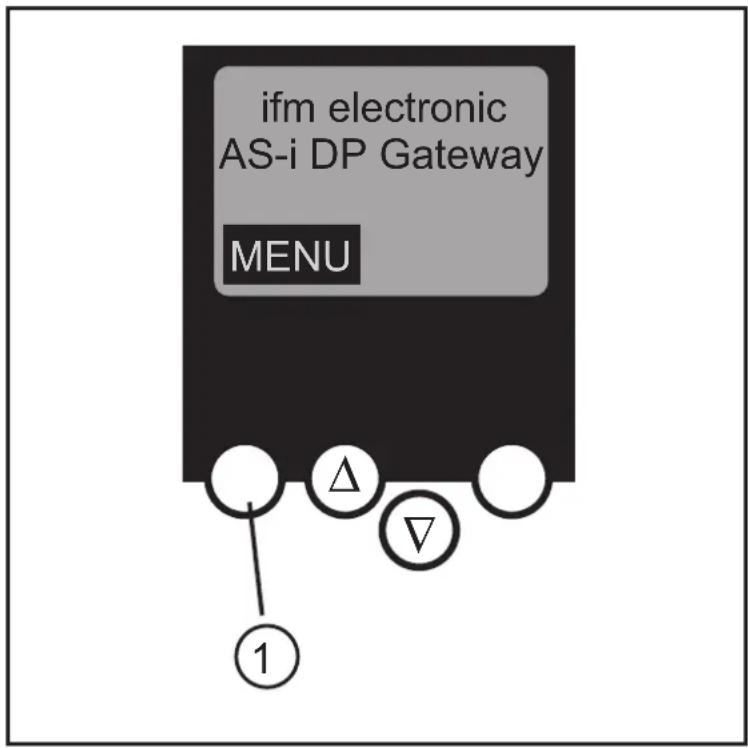

Le menu principal est ouvert en appuyant sur le bouton gauche „MENU“ dans l'écran de départ.

1: bouton MENU

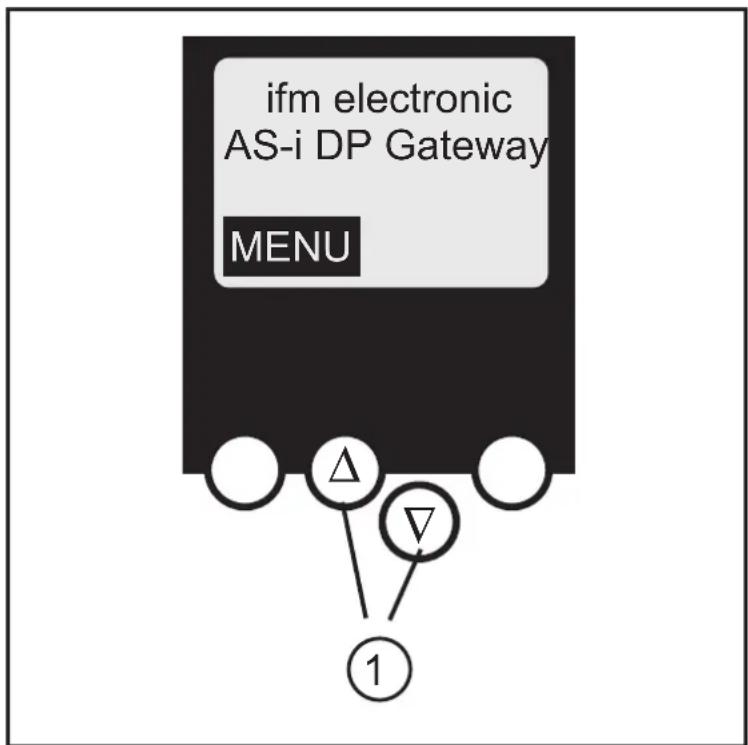

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

boutons de navigation

• (configuration rapide)

Mémorisation de la configuration AS-i actuelle (config all) ∇ Réglement de la connexion au bus de terrain supérieur

• (Vérification des adresses des esclaves AS-i raccordés)
• Listes des esclaves AS-i détectés (LDS) ▼ Listes des esclaves AS-i présélectionnés (LPS)
• Listes des esclaves AS-i activés (LAS)
• Liste des esclaves AS-i avec défaut périphérique (LPF)

• (adressage des esclaves AS-i raccordés)

Adressage d'un esclave AS-i raccordé à la passerelle ∇ Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

- Diagnostics

(Diagnostic du réseau AS-i et de la communication des esclaves)

• (Configuration du maître AS-i)

Mémorisation de la configuration AS-i actuelle (config all) Passage dans le mode projet : configuration du système AS-i Passage dans le mode protégé : fonctionnement normal (le maître surveille la configuration) Désactivation de l'adressage automatique des esclaves AS-i en mode protégé Désactivation du reset des esclaves AS-i, lorsque le mode projet est quitté Affichage du compteur config-error du système AS-i raccordé Mise à zéro du compteur config-error Affichage du taux de defaulted en % du système AS-i raccordé

• Informations détaillées sur les esclaves AS-i raccordés

Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés Paramètres actuels et préselectionnés des esclaves AS-i raccordés Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés Message par défaut dans la communication avec les esclaves AS-i raccordés

• (Réglage de l'interface du bus de terrain supérieur)

Saisie de l'adresse esclave de la passerelle sur le réseau Profibus DP supérieur Informations supplémentaires sur le Profibus DP supérieur

• (Réglage de l'appareil passerelle)

Saisie du mot de passe permettant de modifier la configuration du système Mémorisation du réglage de la configuration actuelle Remise de l'appareil aux réglages d'usine

• Informations sur l'appareil

Numéros de version hardware et firmware de la passerelle Numéro de série de la passerelle

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
