Type de produit	Amplificateur de séparation galvanique avec sécurité intrinsèque
Marque	IFM
Modèle	N0537A
Catégorie	Amplificateur
Dimensions (L x H x P)	22,5 mm x 120 mm x 115 mm (estimation)
Poids	Environ 150 g
Alimentation	24 VDC (TBTS/TBTP)
Usage prévu	Séparation galvanique, transmission de signaux NAMUR et contacts mécaniques en zones explosibles
Nombre de voies	2 (entrée/sortie)
Type d'entrée	Détecteurs NAMUR (EN 60947-5-6) ou contacts mécaniques
Type de sortie	Transistor ou relais (selon configuration)
Indicateurs LED	1 verte (tension), 1 jaune par sortie (état), 1 rouge par voie (défaut)
Sélecteurs DIP	S1/S2 : fonction de sortie directe/inverse ; S3 : surveillance rupture/court-circuit
Certifications	ATEX : II 3 (1) G / II (1) D ; IECEx : FIDI 20.0003X
Montage	Rail DIN 35 mm selon EN 60715
Indice de protection	IP20
Température de fonctionnement	-20 °C à +60 °C (estimation typique)
Entretien	Aucun entretien nécessaire
Réparation	Réparation par le fabricant uniquement
Élimination	Selon réglementations nationales en vigueur
Conditions d'installation	Hors zone explosive si non certifié ; respecter catégorie de surtension II

FOIRE AUX QUESTIONS - N0537A IFM

Comment installer l'amplificateur N0537A ?

Monter sur rail DIN 35 mm selon EN 60715, hors zone explosive pour la partie non certifiée. Respecter les distances de séparation pour les circuits de sécurité intrinsèque. Utiliser un coffret IP54 minimum pour les zones Gc.

Quelle alimentation utiliser pour l'amplificateur ?

Utiliser une alimentation 24 VDC avec protection TBTS/TBTP (transformateur de sécurité). Ne pas dépasser 30 V. L'appareil indique la présence de tension par une LED verte.

Comment raccorder un détecteur NAMUR ?

Raccorder le détecteur NAMUR aux bornes d'entrée 1/2 (voie 1) ou 3/4 (voie 2). Respecter les valeurs maximales admises : tension 10,5 V, courant 17,1 mA, puissance 45 mW. Pour les contacts mécaniques, utiliser les résistances appropriées (400 Ω à 2 kΩ).

Que signifient les LED sur l'appareil ?

LED verte : tension d'alimentation présente. LED jaune par sortie : indique l'état de commutation (allumée si sortie active). LED rouge par voie : signale un défaut (rupture de fil ou court-circuit) sur le circuit d'entrée correspondant.

Comment configurer la fonction de sortie ?

Utiliser les sélecteurs S1 (voie 1) et S2 (voie 2) : position 1 = fonction directe (sortie active quand entrée active), position 2 = fonction inverse (sortie active quand entrée inactive). Pour les appareils à une seule voie, S2 n'a pas d'effet.

Quelle est la fonction du sélecteur S3 ?

S3 permet de régler la surveillance de court-circuit et de rupture de câble. Position I : surveillance active (recommandé pour NAMUR). Position II : sans surveillance (pour contacts mécaniques sur la voie 3). Respecter les schémas de la notice.

Puis-je utiliser cet amplificateur en zone explosive ?

Oui, il est certifié ATEX (II 3 (1) G / II (1) D) et IECEx. Utilisable comme matériel associé pour zones 2 (gaz) et 22 (poussières). Les circuits de sécurité intrinsèque peuvent pénétrer en zone explosive. Respecter les conditions d'installation spécifiques.

Comment entretenir l'amplificateur ?

Aucun entretien n'est nécessaire. Ne pas ouvrir le boîtier. En cas de dysfonctionnement, contacter le fabricant. Assurer une élimination écologique en fin de vie.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions typiques sont : largeur 22,5 mm, hauteur 120 mm, profondeur 115 mm (montage sur rail). Pour des valeurs précises, consulter la fiche technique officielle sur le site IFM.

Puis-je réparer l'appareil moi-même ?

Non, toute réparation doit être effectuée exclusivement par le fabricant. Toute tentative d'ouverture ou de modification annule la garantie et les certifications de sécurité.

MODE D'EMPLOI N0537A IFM

Notice d'utilisation

Amplificateurs

N0537A

N0538A

N0539A

Contenu

1 Remarques préliminaires 3 2 Consignes de sécurité 3 3 Usage prévu 4

3.1 Classification 4 3.2 Certificat ATEX 4 3.3 Certificat IECEx 4 3.4 Marquage 5

4 Montage 5

4.1 Exigences pour les câbles et raccordements 5 4.2 Exigences pour l'utilisation en tant que matériel associé 6 4.3 Exigences pour une utilisation avec le niveau de protection des équipements Gc

5 Raccordement électrique 7 6 Éléments de service et de visualisation 8 7 Maintenance, réparation et élimination 9

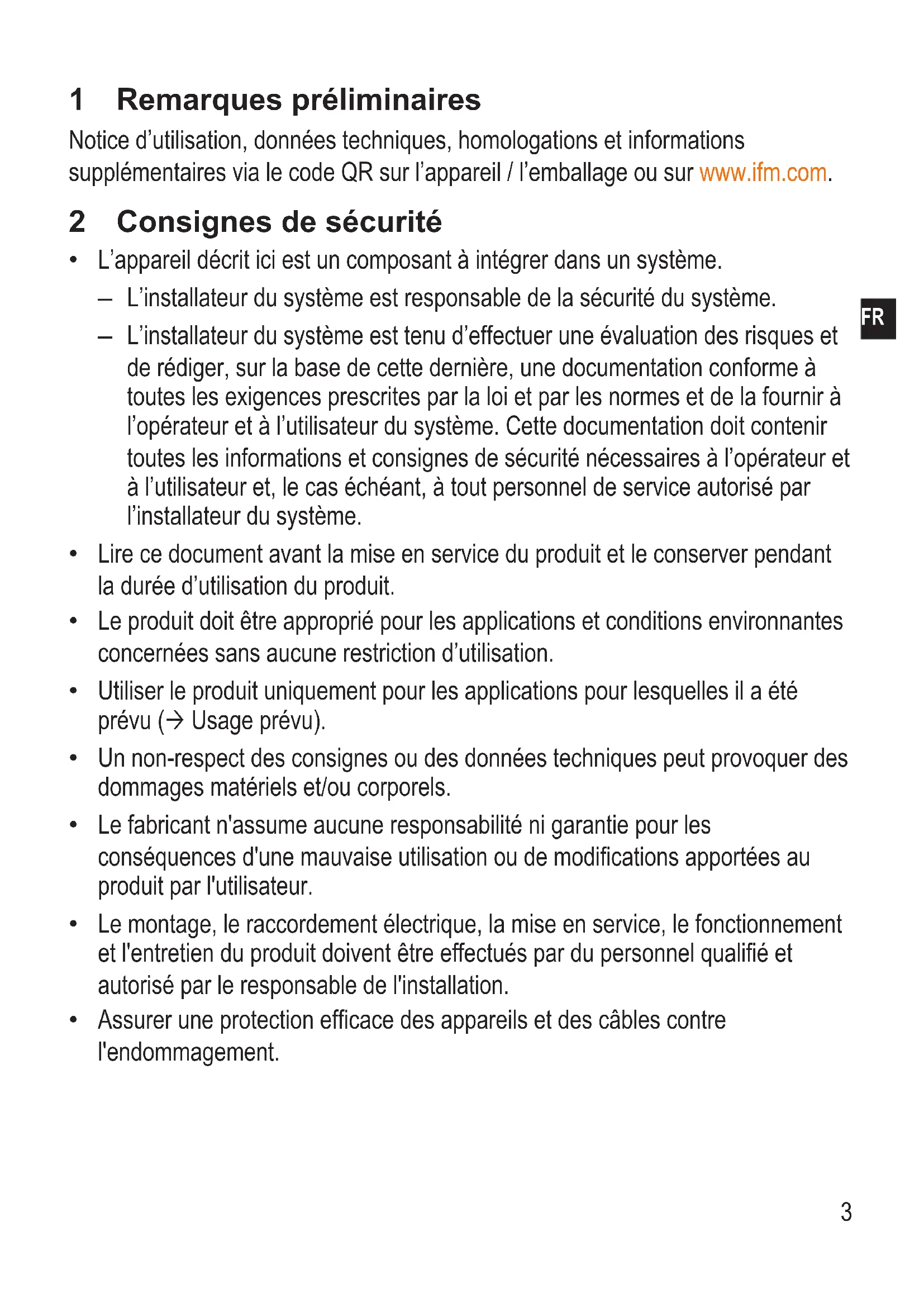

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.
• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédig enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil est utilisé dans des dispositifs de mesure, commande et régulation pour la séparation galvanique de signaux, comme par exemple des signaux standards 20mA et 10V, ou en complément de l'adaptation ou de la normalisation de signaux. L'appareil dispose de circuits de sécurité intrinsèque qui servent à exploiter des appareils de terrain de sécurité intrinsèque dans les zones à risque d'explosion.

L'appareil est destiné à être monté sur un rail de 35 mm selon EN 60715.

L'appareil est un matériel associé au sens de la norme CEI/EN 60079-11.

L'appareil ne peut pas être utilisé pour la séparation de signaux de forte puissance.

L'appareil transmet des signaux TOR de détecteurs NAMUR ou de contacts mécaniques entre une zone à risque d'explosion et une zone sans risque d'explosion.

N'utiliser l'appareil que dans des conditions environnantes admissibles. N'utiliser l'appareil que de manière stationnaire.

3.1 Classification

Emploi dans les zones à risque d'explosion selon la classification

II 3 (1) G (Groupe II, catégorie 1G / 2G, appareils pour l'atmosphère gazeuse).

Les exigences des normes EN CEI 60079-0:2018, EN 60079-11:2012, EN 60079-15:2010 sont respectées.

(1) D (Groupe II, catégorie 1D, appareils pour l'atmosphère poussièreuse).

Les exigences des normes CEI 60079-0:2018 et EN 60079-11:2012 sont respectées.

3.2 Certificat ATEX

FIDI 20 ATEX 0022X

3.3 Certificat iecex

IECEx FIDI 20.0003X

3.4 Marquage

Classification ATEX Marquage
II 3 (1) G	Ex nA [ia Ga] IIC T4 Gc
II (1) D	[Ex ia Da] IIIC
I (M1)	[Ex ia Ma] I

4 Montage

Ne pas installer d'appareil endommagé ou souillé. Ne pas exposer l'appareil à des dangers mécaniques. Recommendation : Montage dans un coffret. Installer l'appareil en dehors de la zone à risque d'explosion.

L'appareil bénéficie d'une classe de protection IP20 selon CEI/EN 60529.

N'installer et n'exploiter l'appareil que dans un environnement assurant au minimum le degré de pollution 2 selon CEI/EN 60664-1. En cas d'utilisation dans des environnements à degré de pollution plus élevé, protéger l'appareil en conséquence. S'assurer que tous les circuits raccordés à l'appareil satisfont au moins à la catégorie de surtension II selon CEI/EN 60664-1. Ne raccorder aux blocs d'alimentation que des alimentations disposant d'une protection contre les chocs électriques (TBTS ou TBTP). Respecter les directives d'installation selon CEI/EN 60079-14.

4.1 Exigences pour les câbles et raccordements

Respecter la section transversale admissible du conducteur. En cas d'utilisation d'un conducteur à plusieurs fils, lessertir avec des embouts d'extrémité de fil. N'utiliser qu'un conducteur par borne de raccordement. S'assurer que l'isolation du conducteur est présente jusqu'à la borne de raccordement. Respecter le couple de serrage des vis de la borne de raccordement.

Si la tension est supérieure à 50 V AC :

1. Couper la tension
2. Mettre en place ou retirer les borniers.

4.2 Exigences pour l'utilisation en tant que matériel associé

Les circuits en protection Ex i exploités avec des circuits sans sécurité intrinsèque ne doivent ensuite plus être exploités en tant que circuits en protection Ex i.

Les circuits de sécurité intrinsèque du matériel associé peuvent passer dans des zones à risque d'explosion.

Respecter la distance de séparation avec tous les circuits sans sécurité intrinsèque selon CEI/EN 60079-14. Respecter la distance de séparation entre deux circuits de sécurité intrinsique voisins selon CEI/EN 60079-14. En cas de raccordement de l'appareil à un matériel de sécurité intrinsique, respecter la valeur maximale de l'appareil. En cas de raccordement d'appareils de sécurité intrinsèque avec les circuits de sécurité intrinsique d'un matériel associé, respecter la valeur maximale au sens de la protection contre l'explosion selon CEI/EN 60079-14 ou CEI/EN 60079-25 (preuve de la sécurité intrinsèque).

4.3 Exigences pour une utilisation avec le niveau de protection des équipements gc

L'appareil ne peut être installé et utilisé que s'il est monté dans un boîtier répondant aux exigences relatives aux boîtiers selon la norme CEI/EN 60079-0 et qui est conçu avec la classe de protection IP 54 selon la norme CEI/EN 60529.

Le branchement et le débranchement sous tension de circuits à sécurité non intrinsèque ne sont autorisés que si aucune atmosphère explosive n'est présente.

5 Raccordement électrique

Décteur NAMUR		Fin de course mécanique Circuit d'entrée n°
		123
123 124 456		400 Ω ≤ R ≤ 2 kΩ 123 456	10 kΩ 123 456	123 456

Valeurs maximales admissibles des circuits de commande en classe de protection « sécurité intrinsèque »
Tension 10,5 V
Courant 17,1 mA
Puisance 45 mW
Inductance externe 200 mH (IIC) / 740 mH (IIB)
Capacité externe 2,4 μF (IIC) / 16,8 μF (IIB)

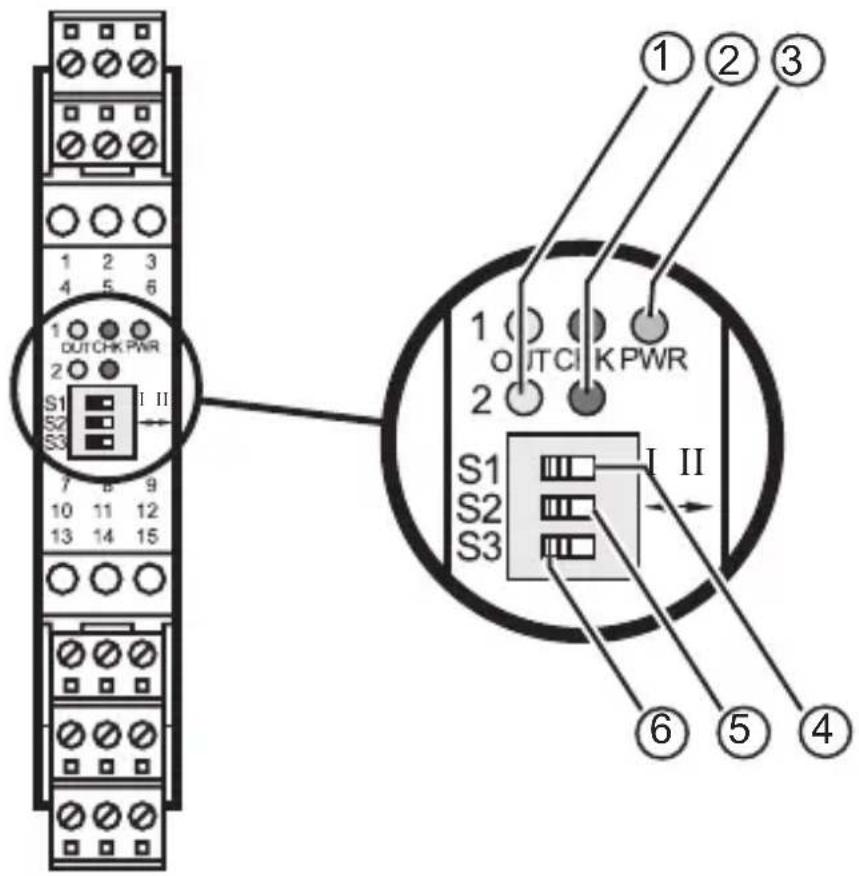

6 Éléments de service et de visualisation

1: LED jaune Affichage de l'état de commutation de la sortie 1/sorting 2; allumée si la sortie correspondante est commutée/le relais est en-clenché.
2: LED rouge Signal de défaut pour le circuit d'entrée 1/circuit d'entrée 2; allumée en cas de rupture du fil ou court-circuit dans le circuit d'entrée correspondant. La sortie correspondante n'est pas active (transistor bloqué, relais déclenché).
3: LED verte Allumée或是que la tension d'alimentation est appliquée.
4: Sélecteur S1 Programmation de la fonction de sortie S1 / S2 = 1: fonction de commutation directe (sortie commute conformément au signal d'entrée : IN = activée → OUT = activée). S1 / S2 = 2: fonction de commutation inverse (sortie commute in-versement au signal d'entrée : IN = activée → OUT = désactivée). Pour les apparèils à une voie S2 n'a aucune fonction.
5: Sélecteur S2

6: Sélecteur S3 Réglage pour la surveillance de court-circuit et de rupture de câble

• Pour le raccordement de détecteurs de proximité, la surveillance est en active. La position I doit être sélectionnée pour S3. Pour le raccordement de fins de course mécaniques :
• Surveillance active avec le circuit d'entrée n° 1 ; la position I doit être sélectionnée pour S3.
• Sans surveillance de court-circuit avec le circuit d'entrée n°2 et position I pour S3.
• Sans surveillance de court-circuit et de rupture de câble avec le circuit d'entrée n°3 et position II pour S3.

7 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
