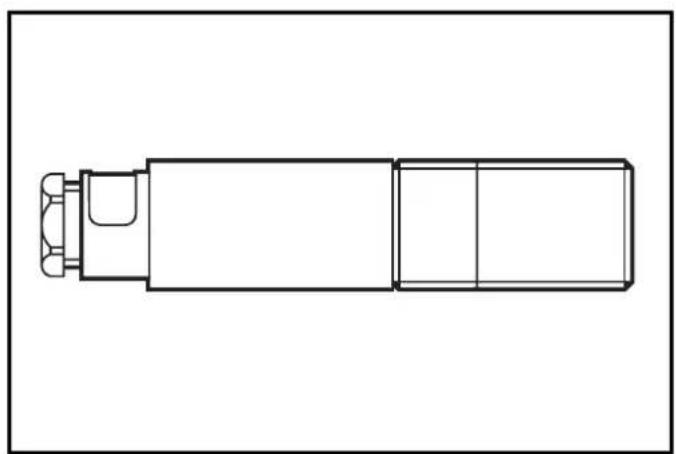

MODE D'EMPLOI OI0013 IFM

efector200

OIF

Grâce à une fibre optique, l'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• portée en tant que barrageage photoélectrique jusqu'à 300 mm
• portée en tant que système de réflexion directe jusqu'à 70 mm (sur papier blanc 200 mm x 200 mm)

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique. Raccordement : voir page 8 ou l'étiquette de la cellule. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

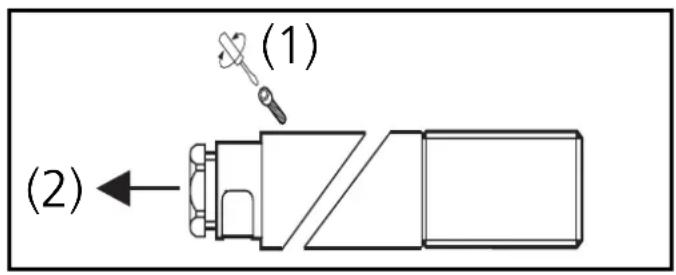

Dévisser la vis (1) et enlever le capot noir (2).

Si vous utilisez l'amplificateur

• comme barrageage photoélectrique en mode normalement ouvert ou
• comme système de réflexion directe en mode normalement fermé

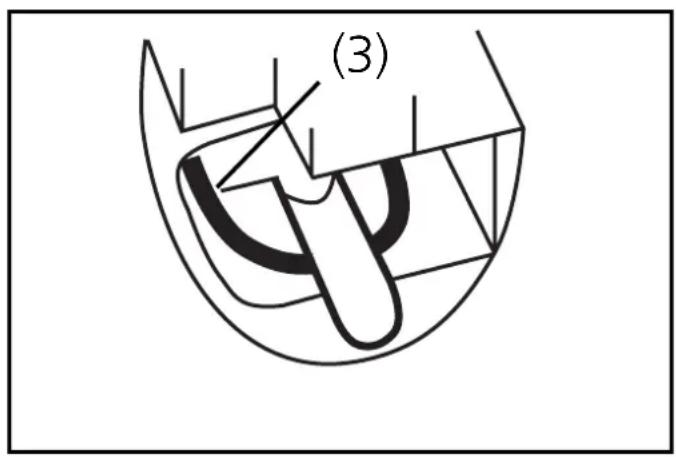

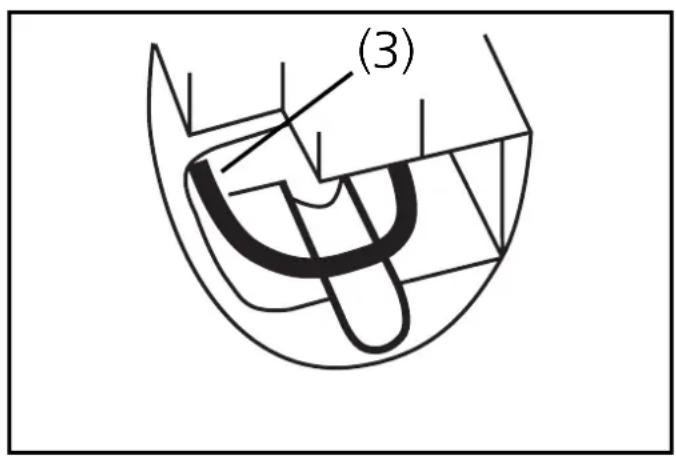

il faut couper le shunt (3) mécaniquement.

Si vous utilisez l'amplificateur

• comme barrageage photoélectrique en mode normalement fermé ou
• comme système de réflexion directe en mode normalement ouvert

le shunt (3) ne doit pas être coupé.

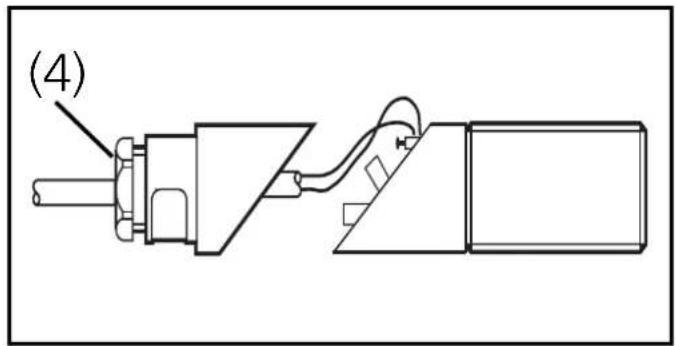

Glisser les câbles dans le presse-étoupe (4) du capot et raccorder le détecteur (voir étiquette ou page 8).

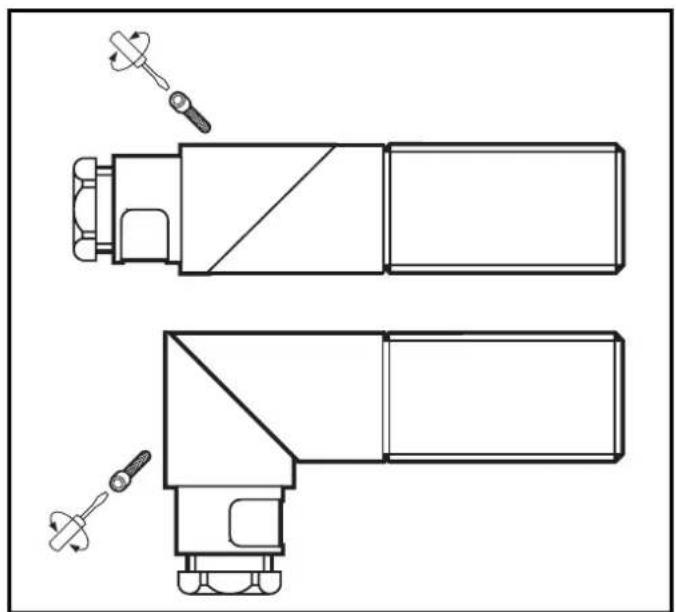

Le montage du capot peut être en droit ou en coude. Remettre le capot en position désirée sur le détecteur et le visser.

Montage des fibres optiques

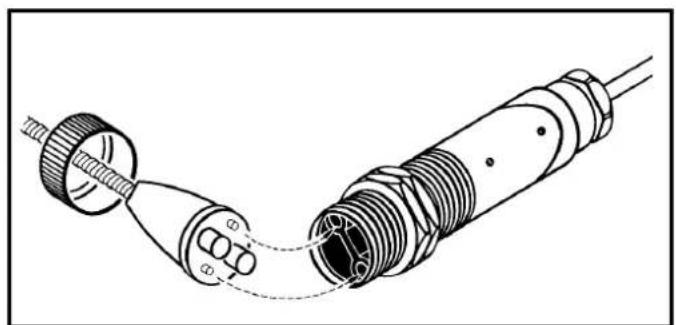

Fixer la fibre optique sur le détecteur. Visser l'écrou moleté.

Réglage

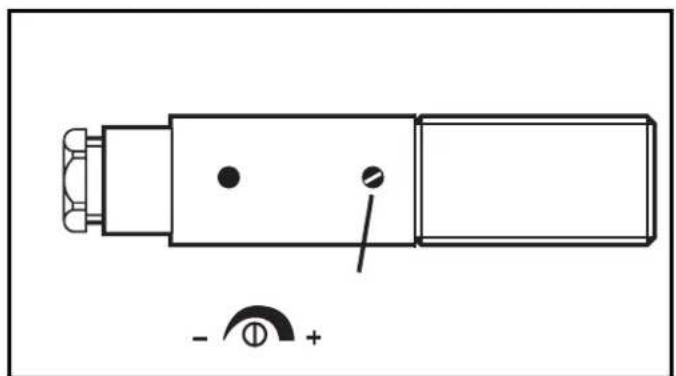

Régler la sensibilité à l'aide du potentiomètre.

Réduire la sensibilité en fonction de système de réflexion directe en cas d'un arrêté-plan perturbant.

Réduire la sensibilité en fonction du barrageage photoélectrique en cas d'objets transparents.
