Type de produit	Amplificateur de séparation galvanique avec sécurité intrinsèque
Marque	IFM
Modèle	N0539A
Catégorie	Amplificateur
Dimensions (estimation)	114 mm x 23 mm x 101 mm
Poids (estimation)	150 g
Alimentation	24 V DC (typique)
Nombre de voies	2 voies
Type de sortie	Relais (deux sorties)
Type d'entrée	Détecteurs NAMUR ou contacts mécaniques
Fonctions principales	Séparation galvanique, transmission de signaux TOR, circuits de sécurité intrinsèque pour zones explosibles
Indicateurs	LED verte (alimentation), LED jaune (état sortie), LED rouge (défaut entrée)
Réglages	Sélecteurs S1/S2 (fonction directe/inverse), S3 (surveillance court-circuit et rupture de câble)
Montage	Sur rail DIN 35 mm selon EN 60715
Degré de protection	IP20 (boîtier) ; IP54 requis en zone Gc
Température de fonctionnement (estimation)	-20 °C à +60 °C
Certifications	ATEX FIDI 20 ATEX 0022X, IECEx FIDI 20.0003X
Sécurité	Circuits de sécurité intrinsèque Ex i ; utilisation comme matériel associé hors zone explosive
Entretien	Aucun entretien nécessaire ; réparation uniquement par le fabricant
Élimination	Élimination écologique selon les règlements nationaux

FOIRE AUX QUESTIONS - N0539A IFM

À quoi sert l'amplificateur IFM N0539A ?

L'appareil est un amplificateur de séparation galvanique utilisé pour transmettre des signaux TOR de détecteurs NAMUR ou de contacts mécaniques entre une zone à risque d'explosion et une zone sans risque. Il dispose de circuits de sécurité intrinsèque pour les atmosphères explosives.

Quelles sont les certifications de sécurité de l'appareil ?

L'appareil possède les certifications ATEX (FIDI 20 ATEX 0022X) et IECEx (FIDI 20.0003X). Il est conforme aux normes EN 60079-0, EN 60079-11 et EN 60079-15.

Comment câbler un détecteur NAMUR sur l'entrée ?

Raccordez le détecteur NAMUR aux bornes du circuit d'entrée (n°1 ou n°2). Les valeurs maximales admissibles sont : tension 10,5 V, courant 17,1 mA, puissance 45 mW. Respectez les inductances et capacités externes maximales (200 mH/740 mH et 2,4 µF/16,8 µF selon la classification).

Que faire si la LED rouge s'allume ?

La LED rouge indique un défaut sur le circuit d'entrée correspondant : rupture de fil ou court-circuit. La sortie correspondante est désactivée (transistor bloqué ou relais déclenché). Vérifiez le câblage et le détecteur.

Comment configurer la fonction de sortie directe ou inverse ?

Utilisez le sélecteur S1 pour la voie 1 et S2 pour la voie 2. En position 1, la sortie commute directement avec le signal d'entrée ; en position 2, elle commute inversement. Pour les modèles à une voie, S2 n'a aucune fonction.

Puis-je installer l'appareil directement en zone explosive ?

L'appareil est un matériel associé et doit être installé hors de la zone à risque d'explosion. Les circuits de sécurité intrinsèque peuvent traverser la zone explosive, mais l'appareil lui-même doit être placé en zone non dangereuse.

Quel type de rail utiliser pour le montage ?

L'appareil est conçu pour être monté sur un rail de 35 mm conforme à la norme EN 60715. Il est recommandé de l'installer dans un coffret.

Comment activer la surveillance de court-circuit et de rupture de câble ?

Réglez le sélecteur S3 : en position I, la surveillance est active pour certains circuits d'entrée ; en position II, elle est désactivée. Consultez la notice pour les configurations détaillées selon le type de détecteur.

Que faire en cas de défaut ou de dysfonctionnement ?

L'appareil ne nécessite aucun entretien. En cas de défaut, il doit être réparé uniquement par le fabricant. N'essayez pas de le réparer vous-même.

L'appareil nécessite-t-il un entretien régulier ?

Non, l'appareil est sans entretien. Il n'y a pas de pièces à remplacer ni de nettoyage spécifique. Assurez-vous simplement de respecter les conditions environnementales et de montage.

MODE D'EMPLOI N0539A IFM

Notice d'utilisation

Amplificateurs

N0537A

N0538A

N0539A

Contenu

1 Remarques préliminaires 3 2 Consignes de sécurité 3 3 Usage prévu 4

3.1 Classification 4 3.2 Certificat ATEX 4 3.3 Certificat IECEx 4 3.4 Marquage 5

4 Montage 5

4.1 Exigences pour les câbles et raccordements 5 4.2 Exigences pour l'utilisation en tant que matériel associé 6 4.3 Exigences pour une utilisation avec le niveau de protection des équipements Gc

5 Raccordement électrique 7 6 Éléments de service et de visualisation 8 7 Maintenance, réparation et élimination 9

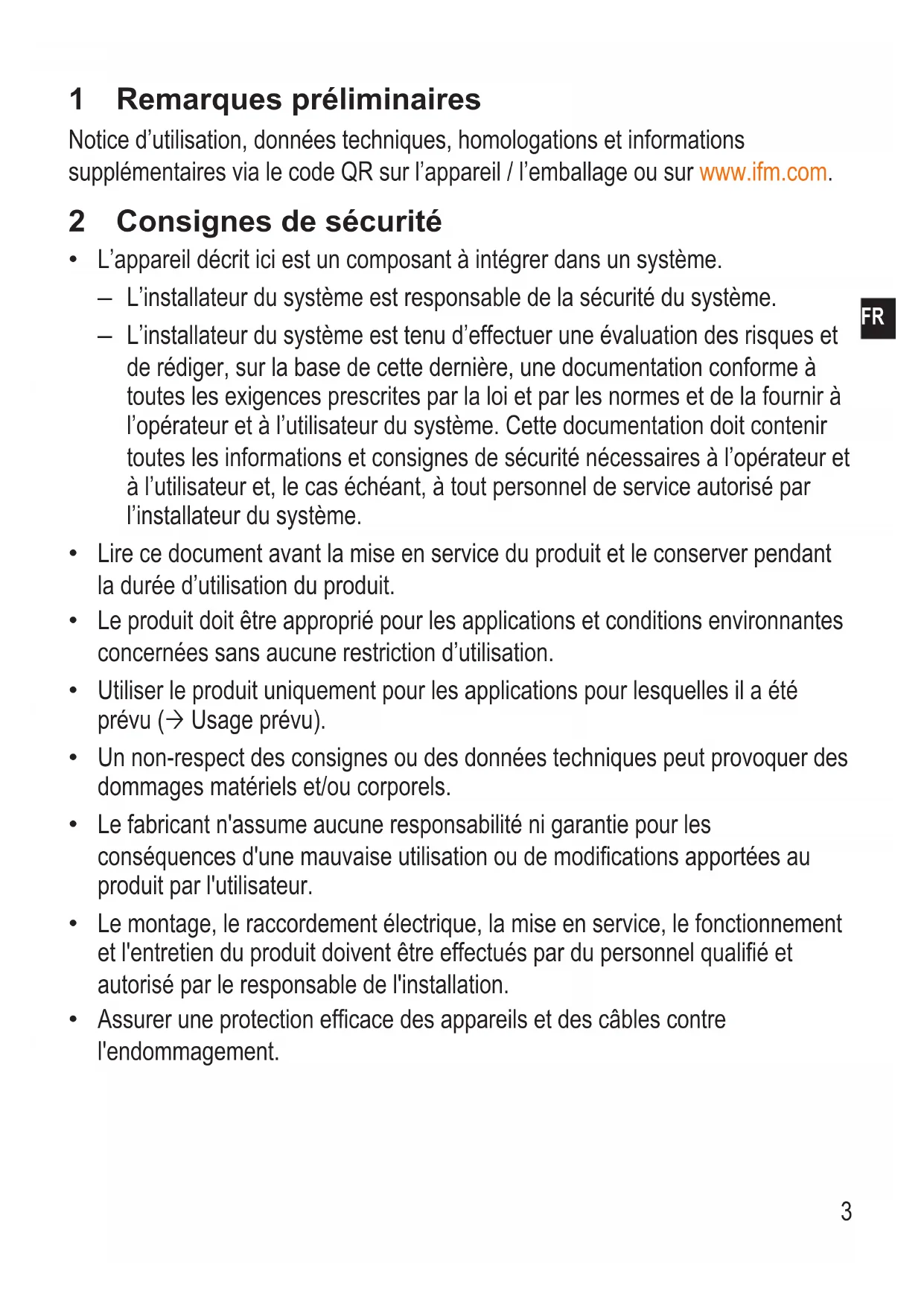

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.
• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédig enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil est utilisé dans des dispositifs de mesure, commande et régulation pour la séparation galvanique de signaux, comme par exemple des signaux standards 20mA et 10V, ou en complément de l'adaptation ou de la normalisation de signaux. L'appareil dispose de circuits de sécurité intrinsèque qui servent à exploiter des appareils de terrain de sécurité intrinsèque dans les zones à risque d'explosion.

L'appareil est destiné à être monté sur un rail de 35 mm selon EN 60715.

L'appareil est un matériel associé au sens de la norme CEI/EN 60079-11.

L'appareil ne peut pas être utilisé pour la séparation de signaux de forte puissance.

L'appareil transmet des signaux TOR de détecteurs NAMUR ou de contacts mécaniques entre une zone à risque d'explosion et une zone sans risque d'explosion.

N'utiliser l'appareil que dans des conditions environnantes admissibles. N'utiliser l'appareil que de manière stationnaire.

3.1 Classification

Emploi dans les zones à risque d'explosion selon la classification

II 3 (1) G (Groupe II, catégorie 1G / 2G, appareils pour l'atmosphère gazeuse).

Les exigences des normes EN CEI 60079-0:2018, EN 60079-11:2012, EN 60079-15:2010 sont respectées.

(1) D (Groupe II, catégorie 1D, appareils pour l'atmosphère poussièreuse).

Les exigences des normes CEI 60079-0:2018 et EN 60079-11:2012 sont respectées.

3.2 Certificat ATEX

FIDI 20 ATEX 0022X

3.3 Certificat iecex

IECEx FIDI 20.0003X

3.4 Marquage

Classification ATEX Marquage
II 3 (1) G	Ex nA [ia Ga] IIC T4 Gc
II (1) D	[Ex ia Da] IIIC
I (M1)	[Ex ia Ma] I

4 Montage

Ne pas installer d'appareil endommagé ou souillé. Ne pas exposer l'appareil à des dangers mécaniques. Recommendation : Montage dans un coffret. Installer l'appareil en dehors de la zone à risque d'explosion.

L'appareil bénéficie d'une classe de protection IP20 selon CEI/EN 60529.

N'installer et n'exploiter l'appareil que dans un environnement assurant au minimum le degré de pollution 2 selon CEI/EN 60664-1. En cas d'utilisation dans des environnements à degré de pollution plus élevé, protéger l'appareil en conséquence. S'assurer que tous les circuits raccordés à l'appareil satisfont au moins à la catégorie de surtension II selon CEI/EN 60664-1. Ne raccorder aux blocs d'alimentation que des alimentations disposant d'une protection contre les chocs électriques (TBTS ou TBTP). Respecter les directives d'installation selon CEI/EN 60079-14.

4.1 Exigences pour les câbles et raccordements

Respecter la section transversale admissible du conducteur. En cas d'utilisation d'un conducteur à plusieurs fils, lessertir avec des embouts d'extrémité de fil. N'utiliser qu'un conducteur par borne de raccordement. S'assurer que l'isolation du conducteur est présente jusqu'à la borne de raccordement. Respecter le couple de serrage des vis de la borne de raccordement.

Si la tension est supérieure à 50 V AC :

1. Couper la tension
2. Mettre en place ou retirer les borniers.

4.2 Exigences pour l'utilisation en tant que matériel associé

Les circuits en protection Ex i exploités avec des circuits sans sécurité intrinsèque ne doivent ensuite plus être exploités en tant que circuits en protection Ex i.

Les circuits de sécurité intrinsèque du matériel associé peuvent passer dans des zones à risque d'explosion.

Respecter la distance de séparation avec tous les circuits sans sécurité intrinsèque selon CEI/EN 60079-14. Respecter la distance de séparation entre deux circuits de sécurité intrinsique voisins selon CEI/EN 60079-14. En cas de raccordement de l'appareil à un matériel de sécurité intrinsique, respecter la valeur maximale de l'appareil. En cas de raccordement d'appareils de sécurité intrinsèque avec les circuits de sécurité intrinsique d'un matériel associé, respecter la valeur maximale au sens de la protection contre l'explosion selon CEI/EN 60079-14 ou CEI/EN 60079-25 (preuve de la sécurité intrinsèque).

4.3 Exigences pour une utilisation avec le niveau de protection des équipements gc

L'appareil ne peut être installé et utilisé que s'il est monté dans un boîtier répondant aux exigences relatives aux boîtiers selon la norme CEI/EN 60079-0 et qui est conçu avec la classe de protection IP 54 selon la norme CEI/EN 60529.

Le branchement et le débranchement sous tension de circuits à sécurité non intrinsèque ne sont autorisés que si aucune atmosphère explosive n'est présente.

5 Raccordement électrique

Décteur NAMUR		Fin de course mécanique Circuit d'entrée n°
		123
123 124 456		400 Ω ≤ R ≤ 2 kΩ 123 456	10 kΩ 123 456	123 456

Valeurs maximales admissibles des circuits de commande en classe de protection « sécurité intrinsèque »
Tension 10,5 V
Courant 17,1 mA
Puisance 45 mW
Inductance externe 200 mH (IIC) / 740 mH (IIB)
Capacité externe 2,4 μF (IIC) / 16,8 μF (IIB)

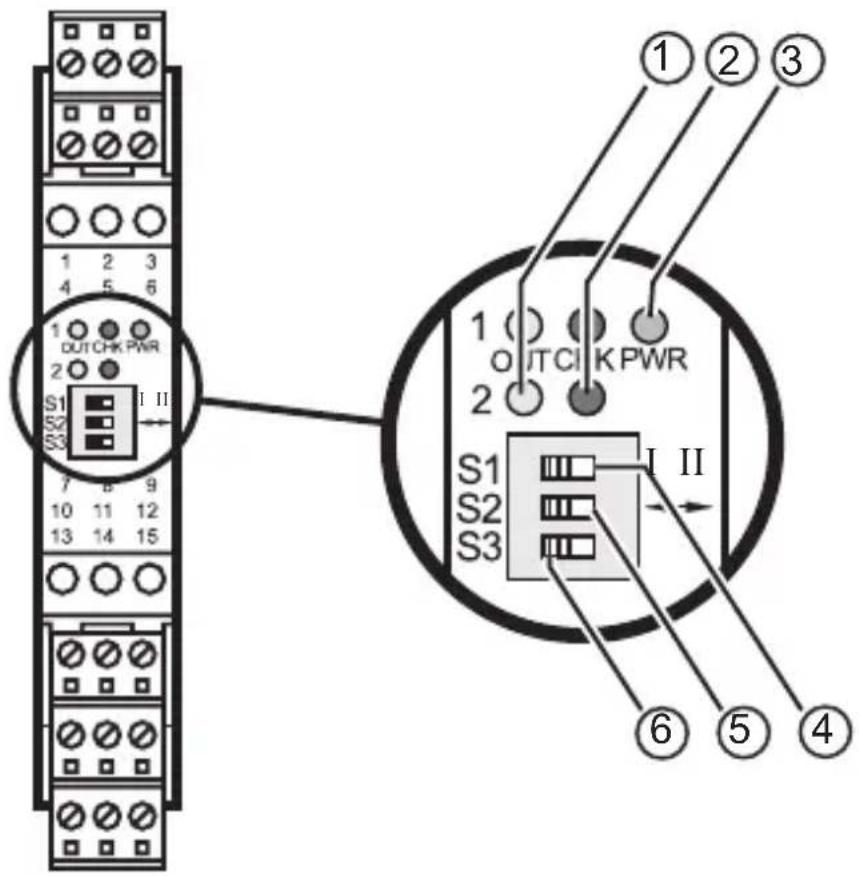

6 Éléments de service et de visualisation

1: LED jaune Affichage	de l'état de commutation de la sortie 1/sorting 2; allumée si la sortie correspondante est commutée/le relais est en-clenché.
2: LED rouge Signal de	défaut pour le circuit d'entrée 1/circuit d'entrée 2; allumée en cas de rupture du fil ou court-circuit dans le circuit d'entrée correspondant. La sortie correspondante n'est pas active (transistor bloqué, relais déclenché).
3: LED verte Allumée	orsque la tension d'alimentation est appliquée.
4: Sélecteur S1 Programmation de la fonction de sortie S1 / S2 = 1 : fonction de commutation directe (sortie commute conformément au signal d'entrée : IN = activée → OUT = activée). S1 / S2 = 2 : fonction de commutation inverse (sortie commute in-versement au signal d'entrée : IN = activée → OUT = désactivée). Pour les apparueils à une voie S2 n'a aucune fonction.
5: Sélecteur S2

6: Sélecteur S3 Réglage pour la surveillance de court-circuit et de rupture de câble

• Pour le raccordement de détecteurs de proximité, la surveillance est en active. La position I doit être sélectionnée pour S3. Pour le raccordement de fins de course mécaniques :
• Surveillance active avec le circuit d'entrée n° 1 ; la position I doit être sélectionnée pour S3.
• Sans surveillance de court-circuit avec le circuit d'entrée n°2 et position I pour S3.
• Sans surveillance de court-circuit et de rupture de câble avec le circuit d'entrée n°3 et position II pour S3.

7 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
