AC2701 - Processeur IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de processeur	Processeur AC2701
Fréquence de fonctionnement	Non spécifiée
Nombre de cœurs	Non spécifié
Consommation d'énergie	Non spécifiée
Température de fonctionnement	Non spécifiée
Utilisation recommandée	Applications industrielles et automatisation
Maintenance	Vérifier régulièrement les connexions et l'alimentation
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Garantie	Non spécifiée
Informations supplémentaires	Consulter le manuel d'utilisation pour des détails spécifiques

FOIRE AUX QUESTIONS - AC2701 IFM

Comment puis-je réinitialiser le processeur IFM AC2701 ?

Pour réinitialiser le processeur IFM AC2701, débranchez l'alimentation, puis appuyez sur le bouton de réinitialisation situé sur le boîtier pendant 10 secondes avant de rebrancher l'alimentation.

Le processeur ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement connectée et que la prise fonctionne. Si tout semble en ordre, essayez de réinitialiser le processeur comme indiqué dans la question précédente.

Comment mettre à jour le firmware du processeur IFM AC2701 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'IFM, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour via l'interface de configuration.

Que faire si le processeur affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour comprendre la signification de ce code. Vous pouvez également essayer de redémarrer le processeur pour voir si l'erreur persiste.

Comment connecter le processeur IFM AC2701 à un réseau ?

Utilisez un câble Ethernet pour connecter le processeur à votre réseau local. Assurez-vous que les paramètres réseau sont correctement configurés dans l'interface de configuration du processeur.

Le processeur semble surchauffé, que dois-je faire ?

Assurez-vous que le processeur est installé dans un endroit bien ventilé. Si le problème persiste, éteignez-le immédiatement et vérifiez les évents pour toute obstruction. Contactez le support technique si nécessaire.

Comment vérifier la version du firmware de mon processeur ?

Accédez à l'interface de configuration du processeur via un navigateur web et recherchez la section 'À propos' ou 'Informations système' pour voir la version du firmware installée.

Puis-je utiliser le processeur IFM AC2701 avec d'autres équipements ?

Oui, le processeur IFM AC2701 est conçu pour être compatible avec divers équipements, mais assurez-vous de vérifier les spécifications techniques pour confirmer la compatibilité.

MODE D'EMPLOI AC2701 IFM

• The short circuit is not indicated to the AS-i master. 7Fonctionnement et caractéristiques Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i : S 7.0). Il raccorde 4 capteurs (capteurs 2 fils ou capteurs 3 fils pnp) et 4 actionneurs (pnp) au maître AS-i.

• Nombre maximal de modules par maître : 31

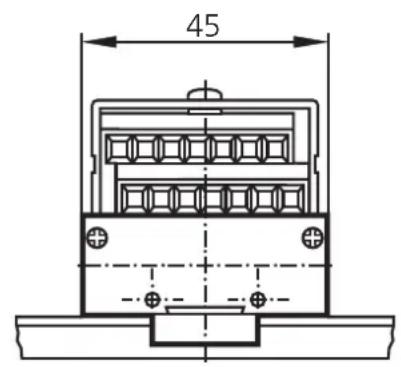

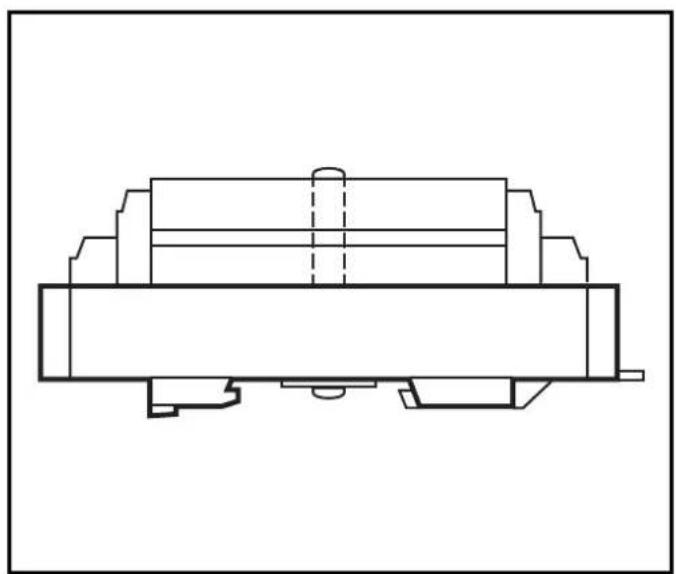

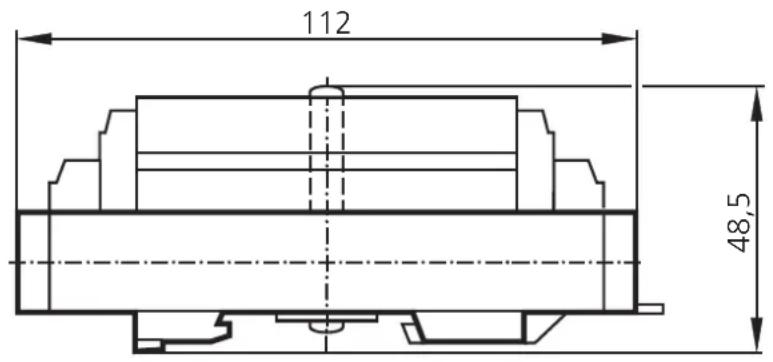

• Fonction chien de garde : Si le raccordement avec le maître est inter- rompu pendant plus de 40 ms, les 4 sorties sont mises hors tension Montage Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une dissipation appropriée de la chaleur (circulation d'air libre autour du module). Montez le module verticalement, de préférence. Raccordement électrique Alimentation capteur pour AC2701 via le réseau AS-i, pour AC2703 via alimentation externe. Ne raccordez pas les entrées I1 ... I4 à un potentiel externe. Pour les sorties O1 ... O4 le poten- tiel externe doit être une tension TBTP. Entrées signaux AC2701 Alimentation capteur via le réseau AS-i (bornes I+/I-) : min. 15...max. 30 V DC (Ne raccordez pas les entrées à un potentiel externe) Sorties AC2701 Alimentation externe (bornes E+/E-) : min. 15 ... max. 30 V DC TBTP

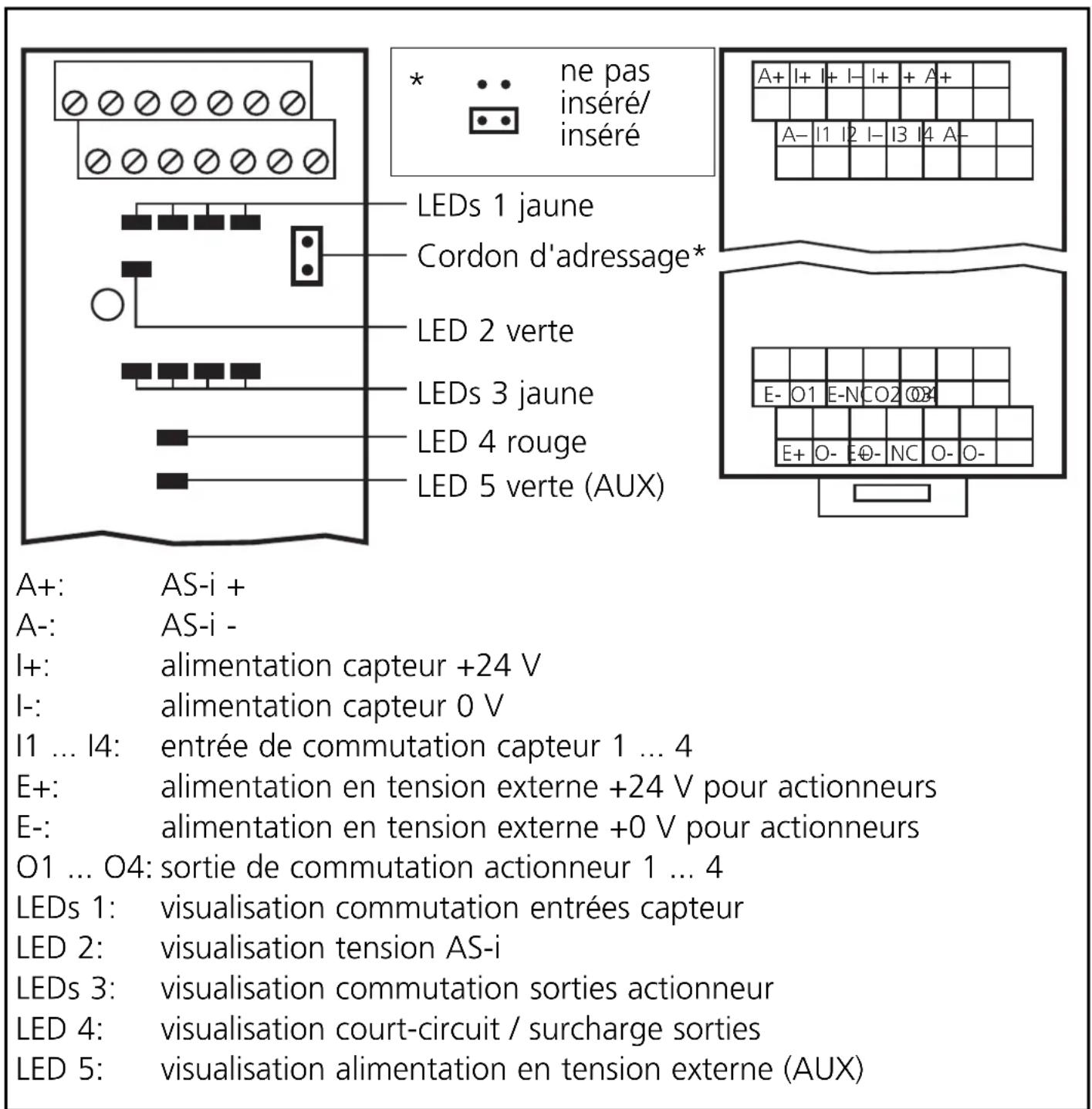

O- O- LEDs 1 jaune Cordon d'adressage* LED 2 verte LEDs 3 jaune A+: AS-i + A-: AS-i - I+: alimentation capteur +24 V I-: alimentation capteur 0 V I1 ... I4: entrée de commutation capteur 1 ... 4 E+: alimentation en tension externe +24 V pour actionneurs E-: alimentation en tension externe +0 V pour actionneurs O1 ... O4: sortie de commutation actionneur 1 ... 4 LEDs 1: visualisation commutation entrées capteur LED 2: visualisation tension AS-i LEDs 3: visualisation commutation sorties actionneur LED 4: visualisation court-circuit / surcharge sorties LED 5: visualisation alimentation en tension externe (AUX) LED 4 rouge LED 5 verte (AUX)

ne pas inséré/ inséréLes modules peuvent être raccordés en série. Charge totale maximale des contacts du module : 2 A. En cas de charge plus importante il est nécessaire de réaliser des circuits séparés. La tension auxiliaire doit avoir une séparation sûre selon TBTP. Adressage Affectez une adresse entre 01 et 31. Lors de la livraison l'adresse est 0. A Adressage avec le module d'adressage Raccordez le module d'adressage avec les bornes A+ et A-. Enlevez le strap d'adressage et affectez l'adresse souhaitée. B Adressage automatique avec le contrôleur AS-i ifm Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Enlevez le strap d'adressage, l'adresse la plus basse libre est utilisée. Adressage automatique de plusieurs modules : Enlevez les straps d'adressage l'un après l'autre. Les modules sont adressés dans l'ordre croissant. C Adressage via le logiciel AS-i Raccordez le module et affectez l'adresse souhaitée. Attention : Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les straps d'adressage doivent d'abord être insérés. Enlevez le strap du premier module et adressez-le, enlevez le strap du deuxième module et adressez-le, etc. Fonctionnement

• LED verte allumée : alimentation o.k.

• LED rouge allumée : court-circuit de la sortie. La sortie est mise hors tension. Sa disponibilité est rétablie en désactivant et activant à nou- veau l'alimentation externe des actionneurs.
