Caractéristiques techniques	Processeur IFM OVP810
Type de processeur	Processeur industriel
Vitesse d'horloge	Non spécifiée
Nombre de cœurs	Non spécifié
Interface de communication	Non spécifiée
Alimentation	Non spécifiée
Dimensions	Non spécifiées
Utilisation	Applications industrielles
Maintenance	Vérification régulière des connexions et de l'alimentation
Réparation	Contactez le support technique IFM pour les réparations
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Produit conçu pour une utilisation dans des environnements industriels

FOIRE AUX QUESTIONS - OVP810 IFM

Que faire si le processeur IFM OVP810 ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et que la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment réinitialiser le processeur IFM OVP810 ?

Pour réinitialiser le processeur, débranchez l'alimentation pendant environ 10 secondes, puis rebranchez-la.

Que signifie un voyant rouge clignotant sur le processeur IFM OVP810 ?

Un voyant rouge clignotant indique généralement une erreur. Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique.

Comment mettre à jour le firmware du processeur IFM OVP810 ?

Téléchargez la dernière version du firmware depuis le site officiel d'IFM et suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Le processeur IFM OVP810 ne communique pas avec les autres dispositifs, que faire ?

Vérifiez les connexions des câbles et assurez-vous que les paramètres de communication sont correctement configurés. Consultez le manuel pour les paramètres recommandés.

Comment effectuer un diagnostic sur le processeur IFM OVP810 ?

Accédez au mode diagnostic en suivant les instructions du manuel. Cela vous permettra de vérifier les performances et les erreurs du processeur.

Que faire en cas de surchauffe du processeur IFM OVP810 ?

Assurez-vous que le processeur est correctement ventilé et qu'il n'y a pas d'obstruction autour des orifices de ventilation. Si le problème persiste, contactez le service après-vente.

Où trouver le manuel d'utilisation du processeur IFM OVP810 ?

Le manuel d'utilisation est disponible sur le site officiel d'IFM. Vous pouvez le télécharger au format PDF.

MODE D'EMPLOI OVP810 IFM

Notice d'utilisation Système de traitement d’images OVP8xx 11568214 / 0009 / 2023 FROVP8xx Système de traitement d’images

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 1.2 Avertissements p. 3
• 1.3 Symboles de sécurité sur l’appareil p. 3
• 1.4 Notes légales p. 3
• 1.5 Information Open Source p. 4
• 2 Consignes de sécurité p. 5
• 2.1 Cybersécurité p. 5
• 3 Usage prévu p. 6
• 3.1 Applications p. 6
• 4 Montage p. 7
• 4.1 Système de coordonnées p. 8
• 5 Raccordement électrique p. 10
• 5.1 Schéma de branchement p. 11
• 6 Éléments de service et d'indication p. 12
• 6.1 Signalisation p. 12
• 7 Paramétrage p. 13
• 8 Fonctionnement p. 14
• 8.1 Mise à jour du firmware p. 14
• 9 Maintenance, réparation et élimination p. 15
• 10 Homologations/normes p. 16
• Glossaire Système de traitement d’images OVP8xx p. 17

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur documentation.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Avertissements Les avertissements mettent en garde contre d’éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit : AVERTISSEMENT Avertissement de dommages corporels graves w Des blessures mortelles ou graves sont possibles si l’avertissement n’est pas respecté. ATTENTION Avertissement de dommages corporels légers à modérés w Des blessures légères à modérées sont possibles si l’avertissement n’est pas respecté. INFORMATION IMPORTANTE Avertissement sur les dommages matériels w Des dommages matériels sont possibles si l’avertissement n’est pas respecté. 1.3 Symboles de sécurité sur l’appareil L’alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - circuits limités en énergie. Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTP. 1.4 Notes légales © Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l’accord d’ifm electronic gmbh.OVP8xx Système de traitement d’images

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires. 1.5 Information Open Source Pour plus d’informations sur l’Information Open Source, voir documentation.ifm.com.Système de traitement d’images OVP8xx

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement. 2.1 Cybersécurité INFORMATION IMPORTANTE Environnement réseau non protégé : l’appareil ne comporte pas de mesures de sécurité informatique selon CEI 62443. w Un accès non autorisé en lecture et écriture est possible. w Une manipulation non autorisée sur le fonctionnement de l’appareil est possible. u Vérifier et restreindre les possibilités d’accès à l’appareil.OVP8xx Système de traitement d’images

3 Usage prévu L’appareil est un système de traitement d’images qui traite les données provenant de têtes de perception connectées. Après le traitement des données, les valeurs de sortie sont calculées et envoyées au système supérieur. L’appareil est nécessaire pour le fonctionnement des têtes de perception connectées. 3.1 Applications La sécurité de l’appareil est conçue conformément à la norme EN CEI 61010-2-201 pour une utilisation dans les conditions environnementales suivantes :

• Utilisation à l’intérieur

• Altitudes jusqu’à 4000 m

• Humidité relative de l’air jusqu’à 90 % au maximum, sans condensation

• Degré de salissure 2 Compatibilité électromagnétique (CEM) : L’appareil est conçu pour une utilisation dans des environnements industriels. Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion. u En cas de besoin, prendre des mesures de blindage CEM. L'indice de protection IP n'a pas été évalué par UL® Underwriters Laboratories®.Système de traitement d’images OVP8xx

Fig.1: Face arrière de l’appareil avec les trous taraudés M5 Monter l’appareil : u Fixer l’appareil à l’aide des 4 trous taraudés M5 sur des pièces métalliques conduisant la chaleur ou sur des fixations. w Pour les trous taraudés, respecter un couple de serrage maximal de 5,5 Nm. u Concevoir un dispositif de fixation capable de dissiper la perte en puissance thermique. w Le dispositif de fixation doit répondre aux caractéristiques suivantes : - connexion thermique avec une résistance thermique < 2,5 K/W, - surface de refroidissement de > 10x10 cm, - matériau bon conducteur de chaleur, par exemple l’aluminium. u Veiller à ce qu’il y ait suffisamment de convection sur l’appareil et le dispositif de fixation. w Toute entrave dans l’environnement de l’appareil et une grande densité d’objets peuvent avoir des effets négatifs sur la convection. u Raccorder le boîtier de l’appareil au potentiel électrique de la terre. u Eviter les lieux de montage fortement souillés.OVP8xx Système de traitement d’images

4.1 Système de coordonnées L’origine du système de coordonnées se trouve au centre des trous taraudés M5 (1).

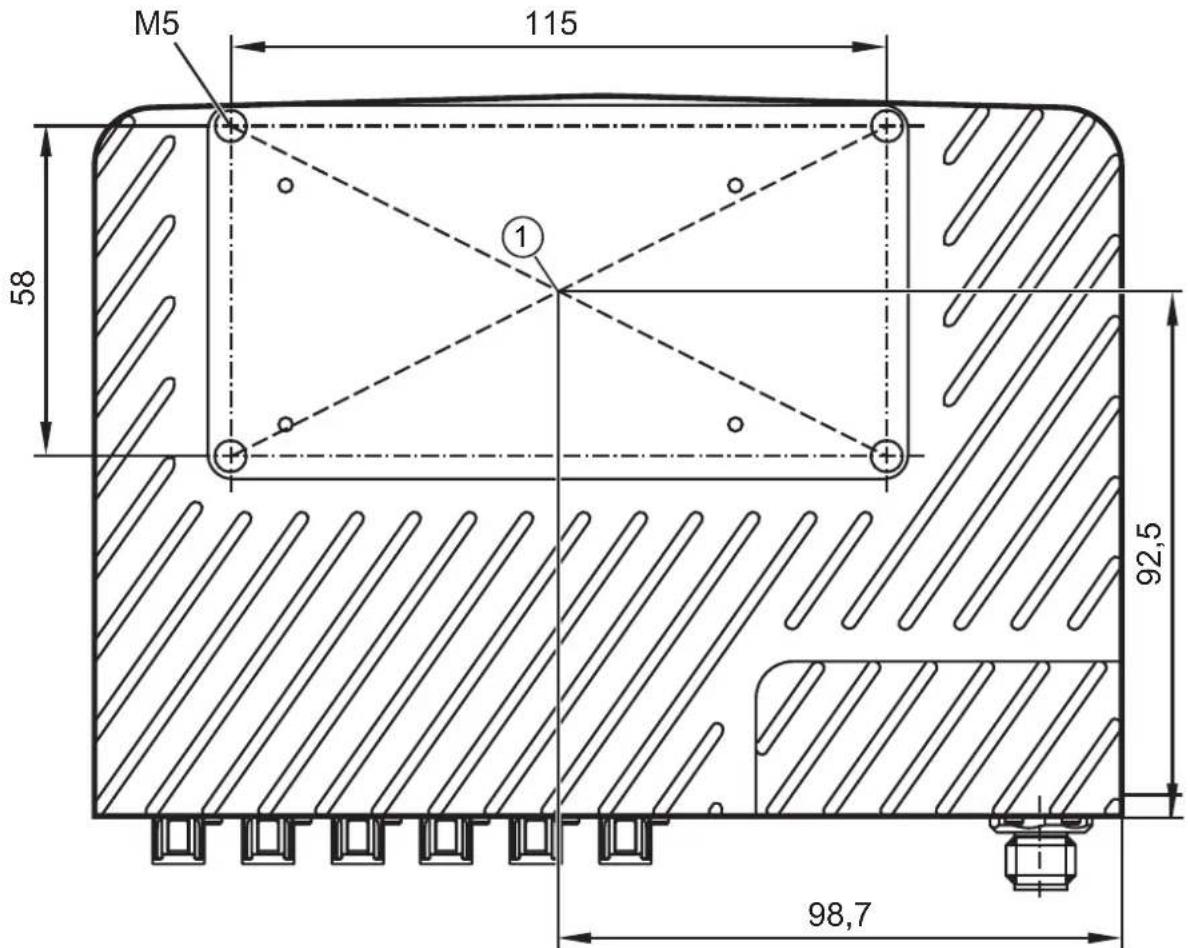

Fig.2: Arrière de l’appareil 1 Origine du système de coordonnées La figure suivante indique l’orientation des axes X, Y et Z.Système de traitement d’images OVP8xx

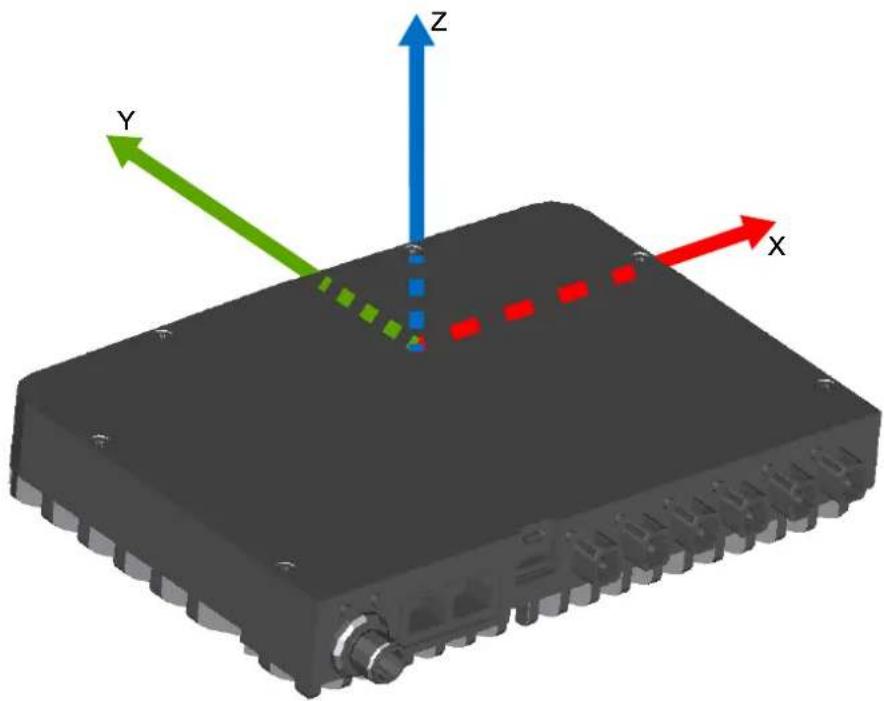

Fig.3: Orientation des axes X, Y et ZOVP8xx Système de traitement d’images

5 Raccordement électrique INFORMATION IMPORTANTE L’appareil doit être raccordé par un électricien qualifié. Appareil de la classe de protection III (CP III) (CEI 61010-2-201 chap. 6.5.2.101.4). L'alimentation électrique doit - se faire uniquement par des circuits PELV (CEI 61010-2-201 chap. 3.111), - ne pas dépasser 35 V DC en cas de fonctionnement, - ne pas dépasser 60 V DC en cas de défaut unique et - ne pas dépasser la tension d’alimentation de l'appareil (voir fiche technique). Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d’alimentation est de 24 V. Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120 s. Ce faisant, tenir compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles : - fusible ou - dispositif électromécanique non réglable et ne se réenclenchant pas automatiquement. Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base. L’isolation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102. u Avant le raccordement électrique mettre l'installation hors tension. u Pour des longueurs de câble > 30 m, utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5. u Utiliser une longueur de câble maximale de 20 m pour les lignes coaxiales vers les ports des capteurs. w Les lignes coaxiales plus longues provoquent un amortissement trop élevé du signal. INFORMATION IMPORTANTE Appareils endommagés par une surcharge w Une tête de perception a deux connecteurs. Si les deux ports sont connectés en même temps à différents systèmes de traitement d’images, une surcharge se produit. En conséquence, les appareils sont endommagés. u Relier une tête de perception à un système de traitement d’images uniquement. INFORMATION IMPORTANTE Une mise hors tension et sous tension rapides peuvent endommager l’appareil. u Après la mise hors tension, laisser l’appareil éteint pendant au moins 5 s avant de la mise sous tension. Dans le champ d’application cULus : Température haute minimum du câble qui doit être raccordé au capteur: 70 °C. Lors de la connexion, veiller à : u Utiliser des protections contre la traction pour les câbles raccordés à l’appareil. u Couvrir avec des bouchons (E73004) les prises non utilisées. Couple de serrage 0,6 à 0,8 Nm.Système de traitement d’images OVP8xx

5.1 Schéma de branchement

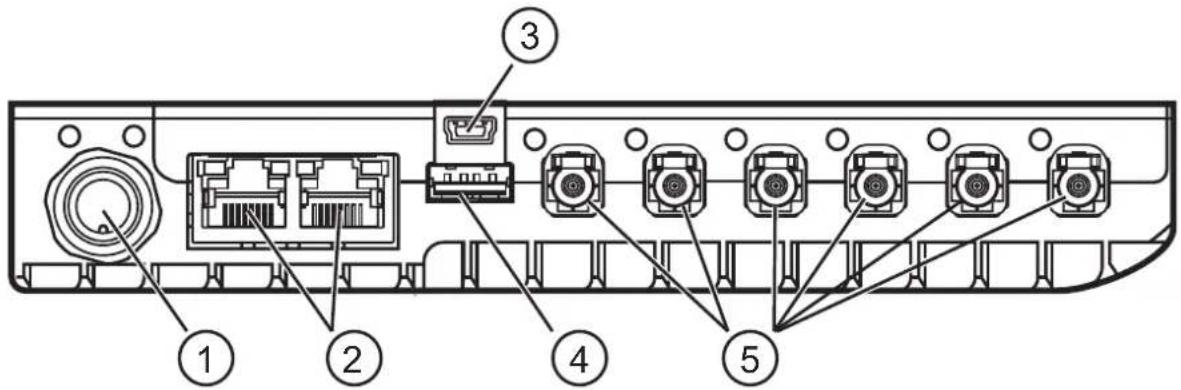

Fig.4: Schéma de branchement1 Alimentation en tension / CAN 2 2x Ethernet RJ453 Interface mini USB 2.0 4 Interface USB5 Capteur port 0 à port 5 (de gauche à droite)Alimentation en tension / CAN, connecteur M12, codage A, 5 pôles

6 Éléments de service et d'indication

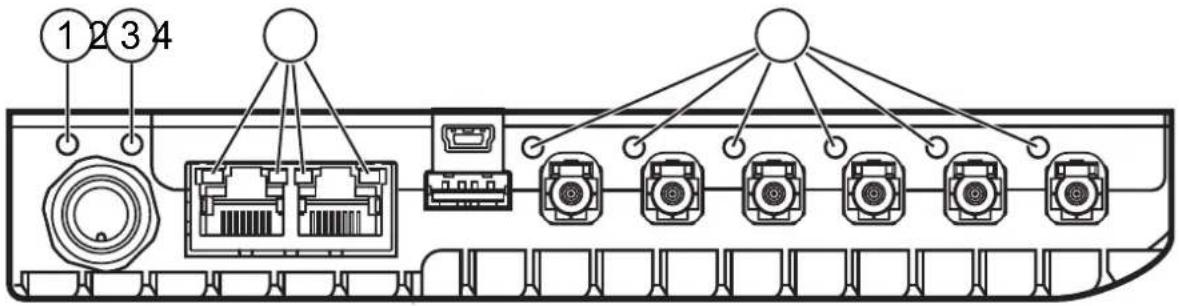

Fig.5: Éléments d’indication 1 LED d’alimentation 2 LED d'état 3 LED Ethernet 4 LED d'état capteur 6.1 Signalisation LED d’alimentation LED d’alimentation verte Description Activé Appareil activé Désactivé Appareil désactivé LED d’état LED d’état verte LED d’état rouge Description Activé Désactivé Fonctionnement normal / logiciel en cours de mise à jour Désactivé Activé Erreur générale Désactivé Clignote Le fonctionnement avec capteur signale une erreur LED Ethernet LED Ethernetorange / verte Description Clignote Les données sont transmises LED du capteur LED d’état capteur verte Description Activé Capteur opérationnel Désactivé Capteur non opérationnel Clignote Le capteur est en état d’erreurSystème de traitement d’images OVP8xx

7 Paramétrage Il y a deux possibilités de paramétrer l'appareil :

• Logiciel ifmVisionAssistant, disponible au téléchargement : www.ifm.com/fr

• Exemples de code, disponibles au téléchargement sur le portail des développeurs : www.ifm3d.comOVP8xx Système de traitement d’images

8 Fonctionnement Avant la mise en service, l’appareil doit être paramétré : u Paramétrer l’appareil avec le logiciel ifmVisionAssistant. w Le logiciel est disponible au téléchargement : www.ifm.com 30 secondes après la mise sous tension, l’appareil paramétré est en service. Les éléments de service et d’indication indiquent l’état de l’appareil et des capteurs connectés. (Ò Éléments de service et d'indication/12) Pour protéger le matériel, l’appareil est équipé d’une protection contre la surchauffe. Lorsque la protection contre la surchauffe est active, la saisie et le traitement des données sont mis en pause. La protection contre la surchauffe est active en cas de u température ambiante élevée ou u contact thermique insuffisant. w La protection contre la surchauffe sera désactivée dès que la température interne aura baissé. 8.1 Mise à jour du firmware Le firmware est mis à jour avec le logiciel ifmVisionAssistant. u Télécharger le firmware et le logiciel ifmVisionAssistant via la zone de téléchargement de l'appareil : documentation.ifm.com u Avant la mise à jour du firmware, exporter la configuration de l’appareil. w La configuration sauvegardée est perdue par la mise à jour du firmware. u Connecter l'appareil avec le logiciel ifmVisionAssistant. u Mettre à jour le firmware de l'appareil. u Importer la configuration de l’appareil.Système de traitement d’images OVP8xx

9 Maintenance, réparation et élimination Entretien En cas d’utilisation correcte, l’appareil est sans entretien. Les produits de nettoyage contenant des solvants ou du silicone peuvent endommager l’appareil. u N’utiliser que des produits de nettoyage sans solvants ni silicone. Réparation L’appareil ne doit être réparé que par le fabricant. Elimination u S’assurer d’une élimination écologique de l’appareil après son usage selon les règlements nationaux en vigueur.OVP8xx Système de traitement d’images

10 Homologations/normes Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d’essai et réglementations : documentation.ifm.com

• Déclaration de conformité UE et homologations : documentation.ifm.com

• Notes relatives aux homologations : notice d’emballage de l’appareilSystème de traitement d’images OVP8xx

Glossaire Convection La convection décrit le mouvement de l’air autour de l’appareil. Un mouvement de l’air suffisant est nécessaire pour que l’appareil ne surchauffe pas.
