AC2701 - Prozessor IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i Slave-Modul
Marke	IFM
Modell	AC2701
Kategorie	Prozessor / Schnittstellenmodul
Anzahl Eingänge	4 Sensoren (2-Leiter oder 3-Leiter PNP)
Anzahl Ausgänge	4 Aktoren (PNP)
Spannungsversorgung	Über AS-i Netzwerk (15-30 V DC)
AS-i Profil	S 7.0
Adressierung	Adressen 01 bis 31, Standard 0
Watchdog-Funktion	Ja, Abschaltung der Ausgänge nach 40 ms Kommunikationsverlust
LED-Anzeige	Grün: Versorgung OK; Rot: Ausgangskurzschluss
Montage	Auf 35 mm Schiene oder direkte Befestigung
Schutz	SELV (Schutzkleinspannung)
Max. Strom pro Kontakt	2 A
Wartung	Keine besondere Wartung
Betriebstemperatur	Nicht angegeben, Schätzung 0-60 °C

Häufig gestellte Fragen - AC2701 IFM

Wie adressiere ich das Modul AC2701?

Verwenden Sie ein Adressiermodul oder den AS-i Controller ifm. Entfernen Sie die Adressierbrücke und weisen Sie eine Adresse zwischen 01 und 31 zu. Standardmäßig ist die Adresse 0.

Was tun, wenn die rote LED leuchtet?

Die rote LED zeigt einen Kurzschluss an einem Ausgang an. Der betroffene Ausgang wird spannungsfrei geschaltet. Stellen Sie die Betriebsbereitschaft wieder her, indem Sie die externe Versorgung der Aktoren aus- und wieder einschalten.

Welche Rolle spielt der Watchdog?

Wenn die Kommunikation mit dem Master länger als 40 ms unterbrochen ist, schaltet das Modul aus Sicherheitsgründen alle Ausgänge ab.

Wie werden die Sensoren versorgt?

Beim Modell AC2701 erfolgt die Versorgung der Sensoren über das AS-i Netzwerk (Klemmen I+/I-). Schließen Sie die Eingänge nicht an ein externes Potenzial an.

Kann ich 2-Leiter-Sensoren verwenden?

Ja, das Modul akzeptiert 2-Leiter oder 3-Leiter PNP Sensoren.

Wie montiere ich das Modul?

Montieren Sie das Modul auf einer 35 mm Schiene oder befestigen Sie es an einer Montagevorrichtung. Sorgen Sie für eine gute Luftzirkulation zur Wärmeableitung.

Welche Versorgungsspannung?

Die Versorgung erfolgt über das AS-i Netzwerk mit einer Spannung von 15 bis 30 V DC.

Wie adressiere ich mehrere Module?

Um mehrere Module zu adressieren, setzen Sie zunächst alle Adressierbrücken ein. Entfernen Sie die Brücke des ersten Moduls, adressieren Sie es, dann entfernen Sie die Brücke des nächsten usw. Es sollte jeweils nur ein Modul mit der Adresse 0 vorhanden sein.

Was tun bei Kurzschluss an einem Ausgang?

Der Ausgang wird spannungsfrei geschaltet und die rote LED leuchtet. Zur Wiederherstellung schalten Sie die externe Versorgung der Aktoren aus und wieder ein. Der Kurzschluss wird nicht an den Master gemeldet.

Wie viele Module kann ich an einen Master anschließen?

Sie können bis zu 31 Slave-Module pro AS-i Master anschließen.

BEDIENUNGSANLEITUNG AC2701 IFM

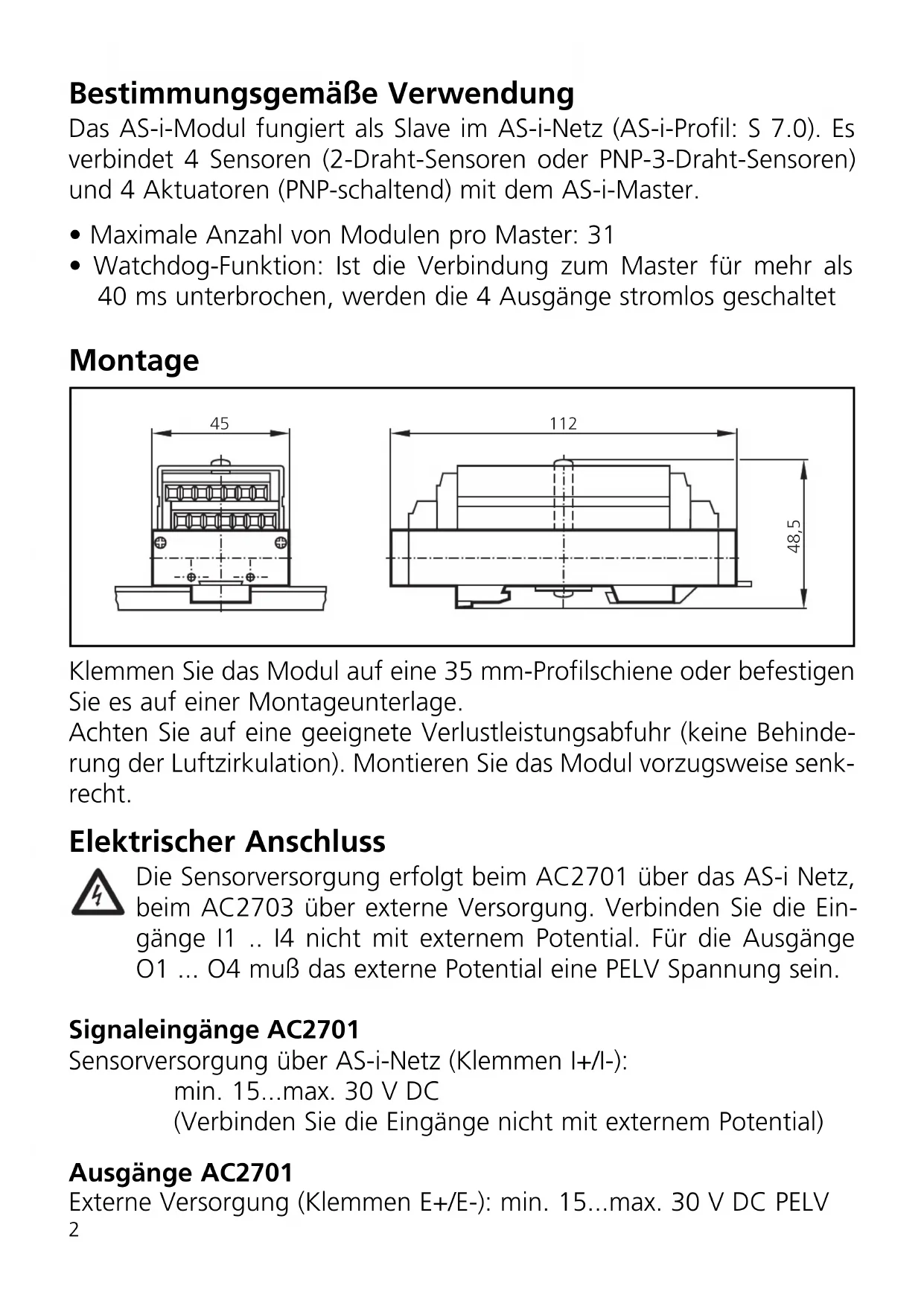

Bestimmungsgemäß Verwendung

Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 7.0). Es verbindet 4 Sensoren (2-Draht-Sensoren oder PNP-3-Draht-Sensoren) und 4 Aktuatoren (PNP-schaltend) mit dem AS-i-Master.

• Maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: Ist die Verbindung zum Master für mehr als 40 ms unterbrochen, werden die 4 Ausgänge stromlos geschalte

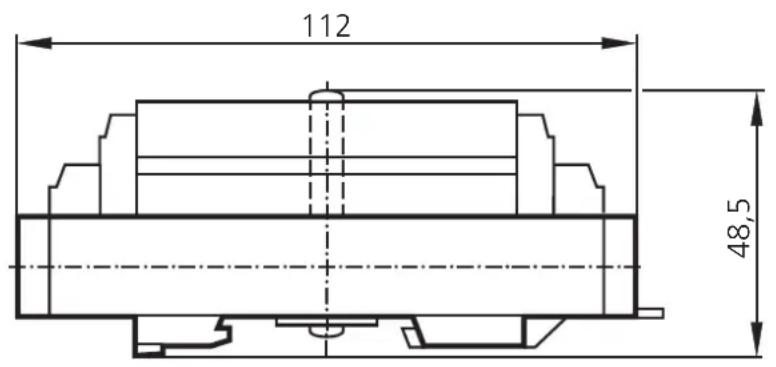

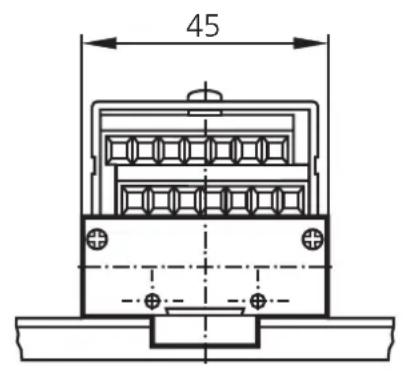

Montage

Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluss

Die Sensorversorgung erfolgt beim AC2701 über das AS-i Netz, beim AC2703 über externe Versorgung. Verbinden Sie die Ein-gänge I1 ... I4 nicht mit externem Potential. Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV Spannung sein.

Signaleingänge AC2701

Sensorversorgung über AS-i-Netz (Klemmen I+/I-):

min. 15...max. 30 V DC

(Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgabe AC2701

External Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV

Signaleingänge AC2703

Sensorversorgung (Klemmen I+/I-)

über externe Versorgung (Klemmen E+/E-):

min. 15...max. 30 V DC

(Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgabe AC2703

External Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV

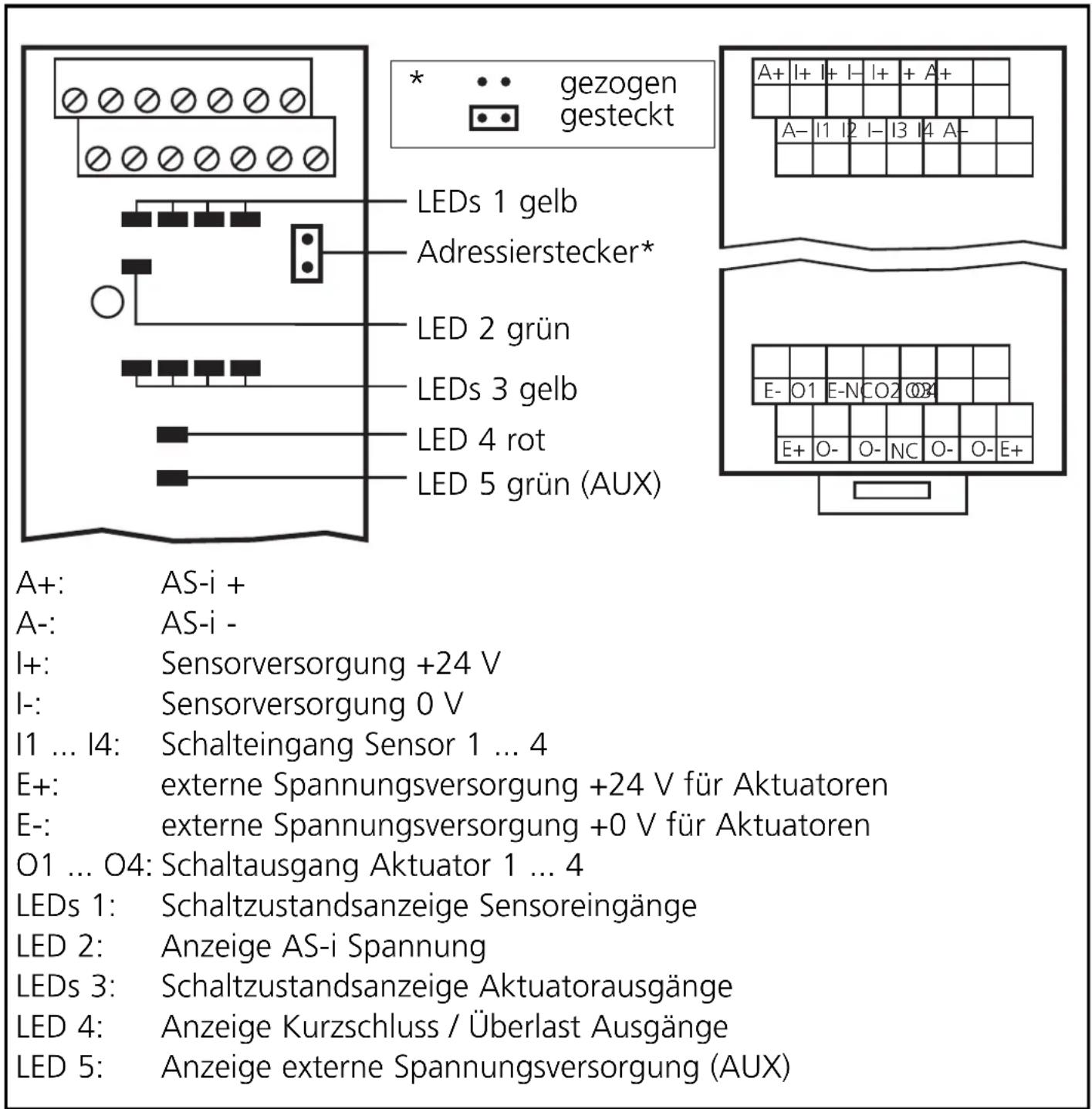

Klemmenbelegung

Die Module sind reihenschaltbar.

Maximale Gesamtbelastung der Modulkontakte: 2 A;

bei higherer Belastung müssen getrennte Kreise gebildet werden.

Die Hilfsspannung muß eine sichere Trennung nach PELV besitzen.

Adressieren

Vergeben Sie eine Adresse zwischen 01 und 31; Auslieferadresse ist 0.

A Adressieren mit Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-,ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm-AS-i-Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Entfern den Adressierstecker; die niedrigste frei Adresse wird belegt.

Automatisches Adressieren mehrerer Module: Entfernen Sie die Adressierstecker nacheinander; die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i-Software

Schließen Sie das Modul an und vergehen Sie die gewünschte Adresse.

ACHTUNG: Adressieren Sie mehrere Module,arf jeweils nur ein Modul mit der Adresse 0 im AS-i-Strang vorhanden sein, daher mussen zunachst alle Adressierstecker gesetzt sein. Entfernen Sie den Stecker beim 1.Modul und adressieren Sie dies, entfernen Sie den Stecker beim 2.Modul und adressieren Sie dies, usw.

Betrieb

• LED grün leuchtet: Spannungsversorgung o. k.
• LED rot leuchtet: Kurzschluss in einem Ausgang. Der Ausgang wird abgeschaltet; Rücksetzen durch Aus- und wieder Einschalten der externen Spannungsvorsorgung für die Aktuatoren.
• Der Kurzschluss wird nicht an den AS-i-Master gemeldet.
