Produkttyp	Inkrementaler Encoder (Prozessor)
Marke	IFM
Modell	RU6113
Kategorie	Prozessor
Versorgungsspannung	5 V TTL oder 10...30 V HTL je nach Version
Ausgangsschutz	Kurzschlussgeschützte Ausgänge: TTL-Version auf 0 V; HTL-Version auf 0 V und L+ (max. 1 Minute)
Ausgangssignale	Ausgänge A, B (um 90° phasenverschoben) und Nullimpuls, mit invertierten Signalen
Hauptfunktionen	Umwandlung von Drehbewegungen in Impulse zur Messung von linearen und Winkelverschiebungen und zur Positionsbestimmung
Montage	Auf Befestigungsflansch; Verwenden Sie eine flexible Balgkupplung oder eine elastische Scheibenkupplung
Maximale Kabellänge	100 m (5 V TTL-Version); 300 m (10...30 V HTL-Version)
Abstand zu Störquellen	Mindestens 20 cm
Abschirmung	Geflecht mit dem Encodergehäuse verbunden
Zubehör	Befestigungsflansch E60033, flexible Kupplung
Sicherheit	Vor dem Anschließen die Anlage spannungsfrei schalten; ungenutzte Drähte isolieren; Stöße auf die Welle vermeiden
Wartung	Stöße auf die Welle vermeiden; keine aggressiven Werkzeuge verwenden
Elektrischer Anschluss	Über Kabel oder Stecker; siehe Schaltplan auf dem Deckel
Allgemeine Informationen	Bedienungsanleitung auf Französisch (14 Seiten); Datenblatt auf www.ifm.com; Zertifizierung U8V 10 08 70596 006

Häufig gestellte Fragen - RU6113 IFM

Wie schließe ich den Encoder RU6113 an?

Schalten Sie die Anlage spannungsfrei. Verwenden Sie den Anschlussplan auf dem Gehäusedeckel. Nicht verwendete Drähte müssen isoliert werden, um Kurzschlüsse zu vermeiden. Das Geflecht ist mit dem Gehäuse verbunden.

Welche Versorgungsspannung hat der Encoder RU6113?

Der Encoder ist in zwei Versionen erhältlich: 5 V TTL oder 10...30 V HTL. Überprüfen Sie das Etikett auf Ihrem Gerät für die genaue Version.

Wie lang ist das maximale Kabel für die 5 V TTL-Version?

Die maximale Länge beträgt 100 Meter für die 5 V TTL-Version und 300 Meter für die 10...30 V HTL-Version.

Was ist mit den nicht verwendeten Drähten beim Anschluss zu tun?

Nicht verwendete Drähte müssen einzeln isoliert werden, um Kurzschlüsse oder versehentliche Verbindungen zu vermeiden. Lassen Sie sie nicht ungeschützt.

Wie schützt man den Encoder vor Kurzschlüssen?

Die Ausgänge sind intern geschützt: TTL-Version auf 0 V geschützt, HTL-Version auf 0 V und L+ (max. 1 Minute). Beachten Sie die Nennspannungen.

Wie montiere ich den Encoder auf eine Welle?

Schrauben Sie den Encoder auf einen Befestigungsflansch. Verwenden Sie eine flexible Balgkupplung oder eine elastische Scheibenkupplung, um Versatz auszugleichen und Beschädigungen des Encoders zu vermeiden.

Welche Kupplungsart verwenden?

Eine flexible Balgkupplung oder eine elastische Scheibenkupplung wird empfohlen, um den Wellenversatz auszugleichen und den Encoder zu schützen.

Wie interpretiert man die Ausgangssignale A und B?

Die Ausgänge A und B liefern digitale Impulse mit einer Phasenverschiebung von 90°. Diese Phasenverschiebung ermöglicht die Bestimmung der Drehrichtung im elektronischen Modul.

Wo finde ich das Datenblatt und das Zubehör?

Das Datenblatt, Zubehör (wie der Befestigungsflansch E60033) und weitere Dokumente sind auf der Website www.ifm.com verfügbar.

Was ist bei einem Stromausfall zu tun?

Der Nullimpuls, der einmal pro mechanischer Umdrehung ausgegeben wird, kann bei einem Stromausfall als Referenz verwendet werden, um eine Position innerhalb einer Umdrehung wiederzufinden.

BEDIENUNGSANLEITUNG RU6113 IFM

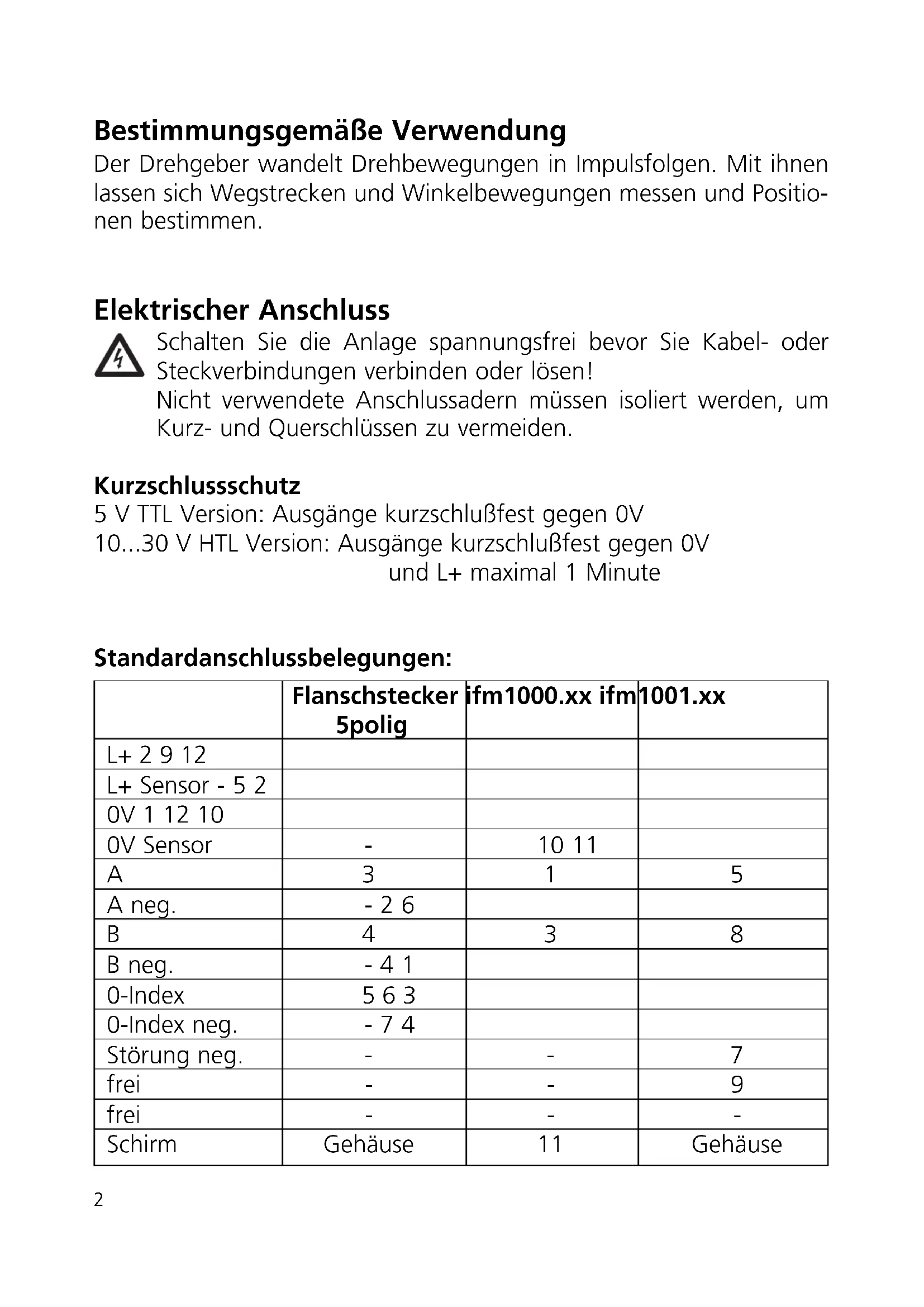

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlußfest gegen 0V

10...30 V HTL Version: Ausgabe kurzschlußfest gegen 0V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx ifm	1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse
	ifm1013.xx Kabel 5adrig Kabel13 adrig
L+ 1 braun braun/Grün
L+ Sensor - - blau
0V 6 grau weiß/Grün
0V Sensor	- -	weiß
A	2	grün	braun
A neg.	- -	grün
B	4	weiß	grau
B neg.	- -	rosa
0-Index	5	gelb	rot
0-Index neg.	- -	schwarz
Störung neg.	- -	violett
frei	- -	-
frei	- - gelb
Schirm	3	Gehäuse	Gehäuse

Die Anschlusbegung finds the Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

Ausgangssignale

Ausgang A

Ausgang B

0-Index

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

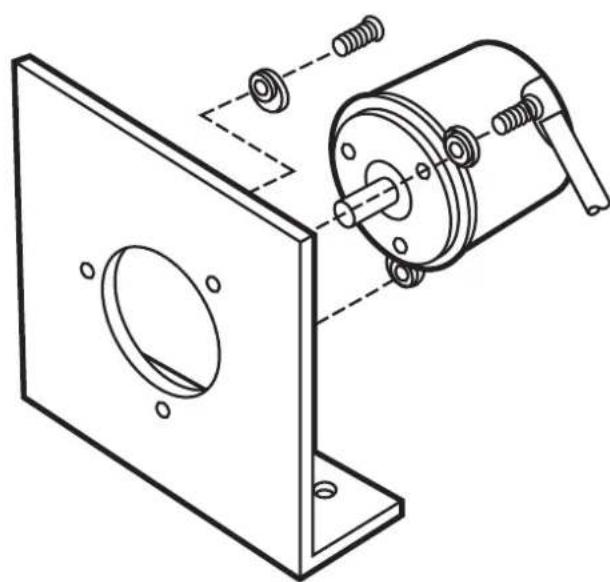

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

Montagewinkel E 60033

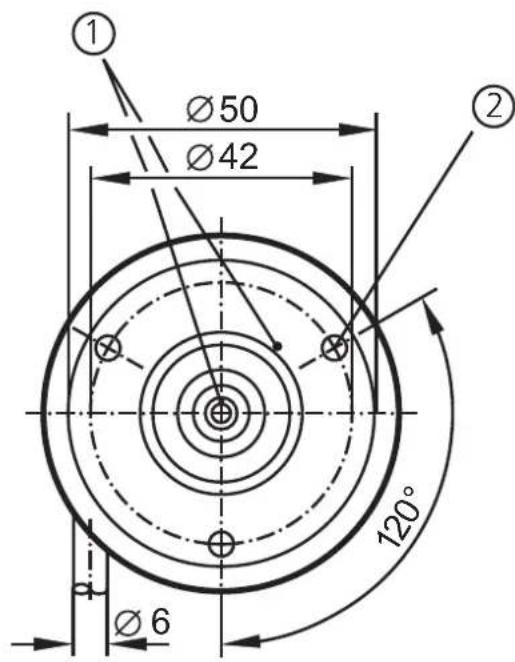

1) Referenzmarke
2) Gewinde M4 / 5mm tief

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
