Produkttyp	AS-i-Analogeingangsmodul (Slave)
Modell	AC2517
Marke	IFM
Messung	Spannung 0...10 V
Auflösung	1 mV
Eingangswiderstand (Spannung)	> 100 kΩ
Anzahl Kanäle	4 (Kanal 1 immer aktiv)
Umwandlungszeit pro Kanal	20 ms (1 Kanal), 120 ms (2 Kanäle), 180 ms (3 Kanäle), 240 ms (4 Kanäle)
Spannungsversorgung	Über AS-i oder extern 24 V TBTP (max. 500 mA)
Sensorversorgung	Über AS-i (max. 100 mA) oder extern 24 V
AS-i-Profil	S-7.3.E (gemäß AS-i-Spezifikation V2.1)
Max. Anzahl Module pro AS-i-Strang	31
Sensoranschluss	M12-Stecker (5-polig)
Adressierung	Slave-Adresse 1...31, über Adressiereinheit AC1144 oder Adressierkabel E70213
LED-Anzeigen	PWR (grün), AUX (grün), FAULT (rot), AI-1...AI-4 (gelb)
Diagnosefunktionen	Peripheriefehler (Signal außerhalb des Bereichs, Drahtbruch usw.)
Nennmessbereich	0...10 V
Bereich überschritten (LED leuchtet)	10,001...11,5 V
Unzulässiger Bereich (LED blinkt)	> 11,5 V
Umgebungsbedingungen (Schätzung)	Temperatur -25...+70 °C (gemäß IFM-Modulen)
Montage	Auf Anschlussbasis, Drehmoment 0,8 Nm

Häufig gestellte Fragen - AC2517 IFM

Welche Art von Messung führt das Modul AC2517 durch?

Das Modul AC2517 ist ein Analog-Eingangsmodul für die Spannungsmessung im Bereich 0...10 V.

Wie viele analoge Kanäle hat das Modul?

Das Modul verfügt über 4 Kanäle (AI-1 bis AI-4). Kanal 1 ist immer aktiv; die anderen können durch Parametrierung aktiviert werden.

Wie hoch ist die Auflösung der Messung?

Die Auflösung beträgt 1 mV.

Wie werden das Modul und die Sensoren versorgt?

Die Versorgung kann über den AS-i-Bus (max. 100 mA für Sensoren) oder über eine externe 24-V-TBTP-Versorgung (schwarzes Flachkabel, max. 500 mA) erfolgen. Bei Bedarf >100 mA ist die externe Versorgung erforderlich.

Welche Sensortypen können angeschlossen werden?

Es können 2-Draht- oder 3-Draht-Spannungssensoren ohne eigene Spannungsversorgung angeschlossen werden. Bei 3-Draht-Sensoren ist ein externer Shunt zwischen den Pins 3 und 4 erforderlich.

Wie wird das Modul adressiert?

Die Adresse (1 bis 31) kann vor der Montage auf einer Adressiereinheit AC1144 oder später über ein Adressierkabel E70213 auf einer Basis mit Adressierbuchse (AC5010/AC5011) vergeben werden.

Was bedeutet ein Blinken der FAULT-LED?

Die blinkende rote FAULT-LED zeigt einen Peripheriefehler an: Analogsignal außerhalb des zulässigen Bereichs (> 11,5 V) oder Drahtbruch (bei Strommodulen).

Wie lang ist die gesamte Übertragungszeit für 2 Kanäle?

Die Umwandlungszeit beträgt 120 ms für 2 Kanäle, plus 70 ms AS-i-Übertragung (7 Zyklen × 5 ms × 2), also insgesamt etwa 190 ms.

Können eine externe Versorgung und die AS-i-Versorgung gleichzeitig verwendet werden?

Ja, das Modul schaltet automatisch auf die externe 24-V-Versorgung um, wenn diese vorhanden ist. Die grüne AUX-LED leuchtet dann.

Was ist der Nennmessbereich und was passiert außerhalb?

Der Nennbereich ist 0...10 V. Zwischen 10,001 V und 11,5 V leuchtet die LED (außerhalb des Bereichs). Über 11,5 V blinkt die LED (unzulässiger Bereich) und ein Peripheriefehler wird gemeldet.

BEDIENUNGSANLEITUNG AC2517 IFM

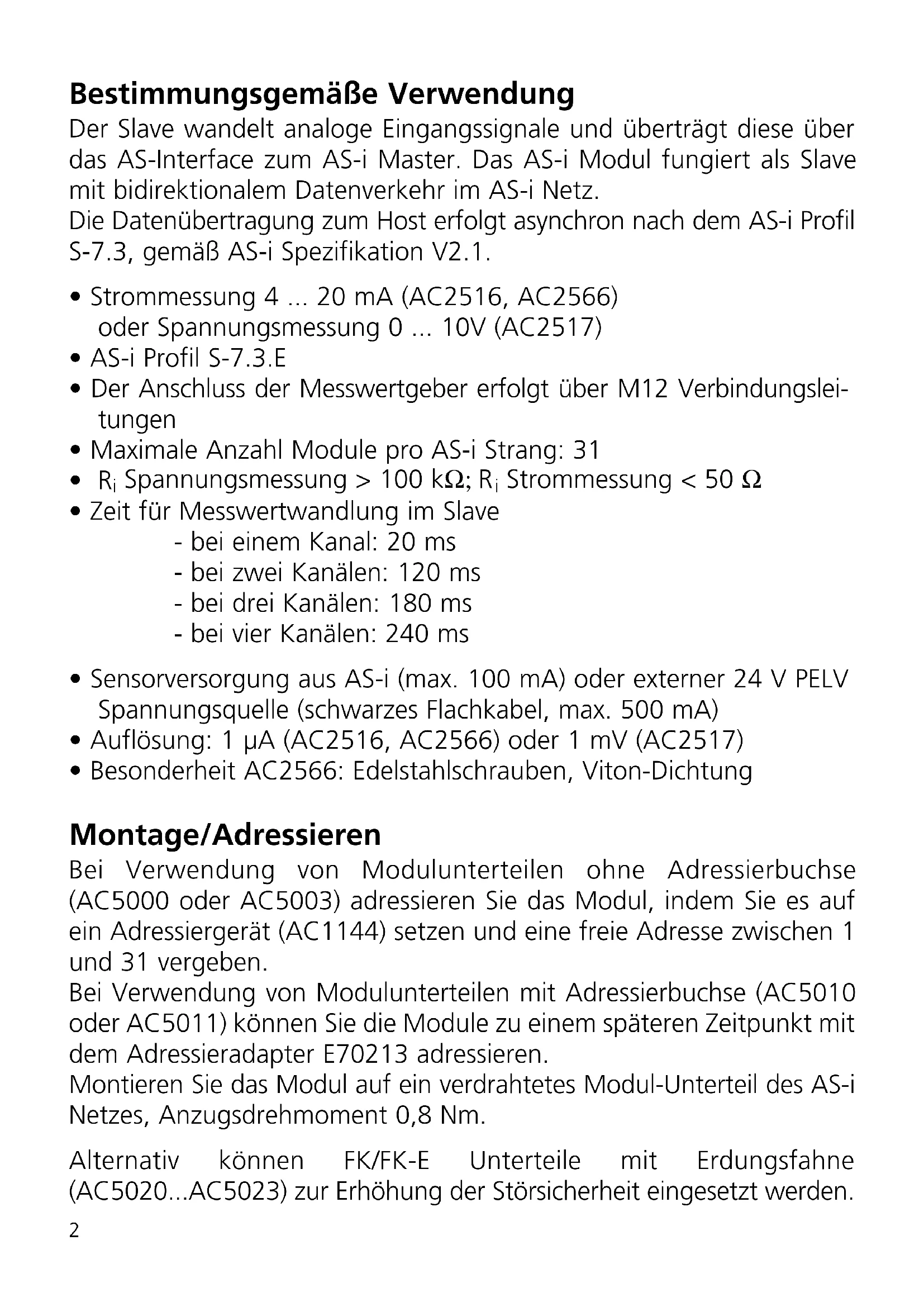

Bestimmungsgemäße Verwendung

Der Slave wandelt analoge Eingangssignale und überträgt diese über das AS-Interface zum AS-i Master. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz.

Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.

• Strommessung 4 ... 20 mA (AC2516, AC2566)
oder Spannungsmessung 0 ... 10V (AC2517)
- AS-i Profil S-7.3.E
- Der Anschluss der Messwertgeber erfolgt über M12 Verbindungsleitungen
- Maximale Anzahl Module pro AS-i Strang: 31
- R_i Spannungsmessung > 100 kΩ; R_i Strommessung < 50 Ω
- Zeit für Messwertwandlung im Slave
- bei einem Kanal: 20 ms
- bei zwei Kanälen: 120 ms
- bei drei Kanälen: 180 ms
- bei vier Kanälen: 240 ms

• Sensorversorgung aus AS-i (max. 100 mA) oder externer 24 V PELV Spannungsquelle (schwarzes Flachkabel, max. 500 mA)
• Auflösung: 1 μA (AC2516, AC2566) oder 1 mV (AC2517)
• Besonderheit AC2566: Edelstahlschrauben, Viton-Dichtung

Montage/Adressieren

Bei Verwendung von Modulunterteilen ohne Adressierbuchse (AC5000 oder AC5003) adressieren Sie das Modul, indem Sie es auf ein Adressiergerät (AC1144) setzen und eine freie Adresse zwischen 1 und 31 vergeben.

Bei Verwendung von Modulunterteilen mit Adressierbuchse (AC5010 oder AC5011) können Sie die Module zu einem späteren Zeitpunkt mit dem Adressieradapter E70213 adressieren.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.

Alternativ können FK/FK-E Unterteile mit Erdungsfahne (AC5020...AC5023) zur Erhöhung der Störsicherheit eingesetzt werden.

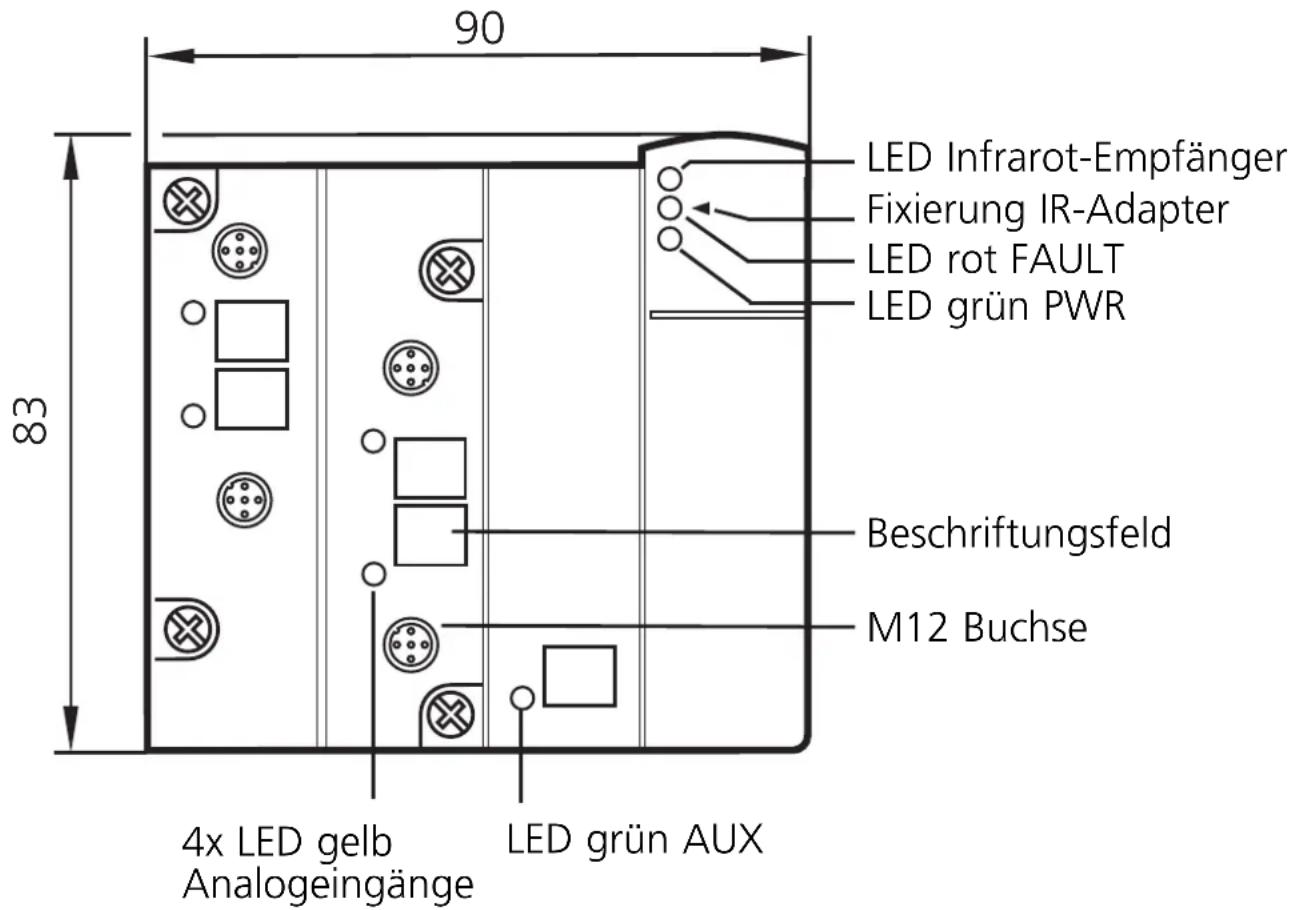

90 LED Infrarot-Empfänger Fixierung IR-Adapter LED rot FAULT LED grün PWR Beschriftungsfeld M12 Buchse 4x LED gelb Analogeingänge LED grün AUX

Pin 1: Sensorversorgung +24 V
Pin 2: Al+ Analogeingang
Pin 3: Sensorversorgung 0 V
Pin 4: Al-Analogeingang 0 V
Pin 5: Funktionserde

Elektrischer Anschluss

Das Analogmodul wird über die standardisierte EMS (Versorgung aus AS-i) oder aus der E-EMS (Versorgung aus ext. 24 V PELV Spannungsquelle) an das AS-Interface angeschlossen.

Wenn eine Versorgung aus der externen 24 V erfolgen soll, muss ein FK-E Unterteil (AC5003 oder AC5011) gewählt werden.

Werden für die Versorgung der Sensoren in Summe mehr als 100 mA benötigt, muss die Versorgung über eine externe 24 V PELV Spannungsquelle erfolgen.

Die Umschaltung der Versorgung erfolgt automatisch bei Anlegen der externen 24 V Spannung.

Zerstörungsgefahr:

Stellen Sie bei Anschluss eines Kombisensors (Pin 2: Analogausgang, Pin 4: 24 V Ausgang) sicher, dass der Schaltausgang nicht schalten kann. Dies erreichen Sie durch entsprechende Einstellung des Kombisensors (z.B. durch die Auswahl eines nicht erreichbaren Schaltpunktes oder durch die Konfiguration NPN-schaltend).

Strommessung AC2516, AC2566

Bei allen folgenden Anschlussbelegungen bezieht sich die dargestellte Pinbelegung auf das Analogmodul.

Bei Verwendung einer externen Brücke zwischen Pin 3 und Pin 4 kann die interne Brücke durch zurücksetzen des Parameterbit P0 auch deaktiviert werden!

Die interne Brücke (Pin 3 und Pin 4) muss über das Parameterbit P0 aktiviert werden.

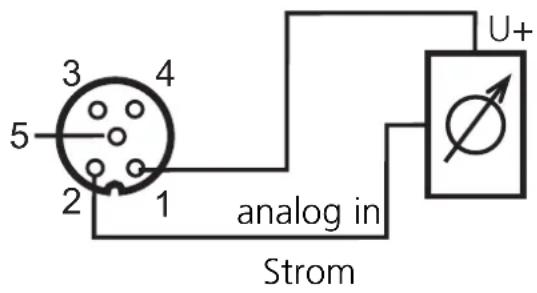

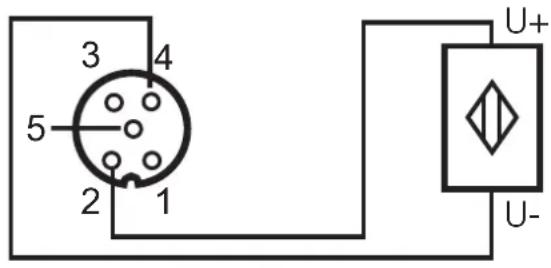

Anschlussbelegung eines 2-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung +24 V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0 V

Pin 4: Al-Analogeingang 0 V

Pin 5: Funktionserde

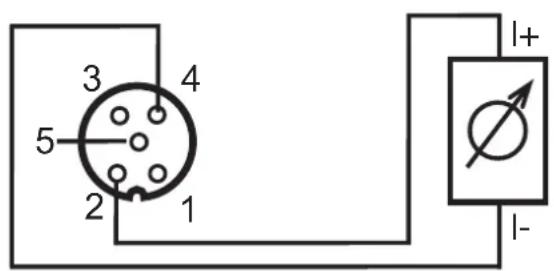

Anschlussbelegung eines 2-Draht-Sensors mit eigener Versorgung

Pin 1: Sensorversorgung +24 V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0 V

Pin 4: Al-Analogeingang 0 V

Pin 5: Funktionserde

3 4 5 2 1 I+ I-

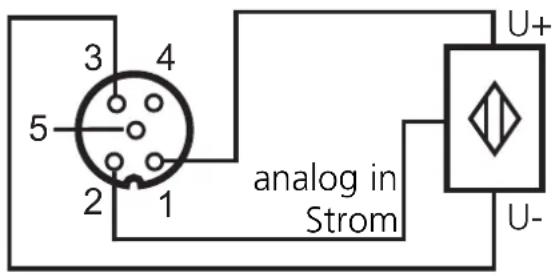

Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0 V

Pin 4: Al- Analogeingang 0 V

Pin 5: Funktionserde

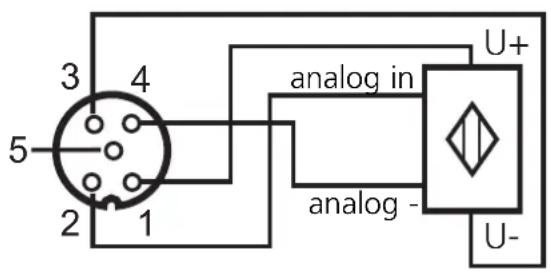

Anschlussbelegung eines 4-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung +24 V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0 V

Pin 4: Al- Analogeingang 0 V

Pin 5: Funktionserde

Bei Anschluss eines 4-Draht Sensors muss die interne Brücke zwischen Pin 3 und Pin 4 deaktiviert werden, setzen Sie dazu das Parameterbits P0 zurück.

Spannungsmessung AC2517

Das Parameterbit P0 hat bei beim AC2517 keine Bedeutung!

Anschlussbelegung eines 2-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung +24 V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0 V

Pin 4: Al-Analogeingang 0 V

Pin 5: Funktionserde

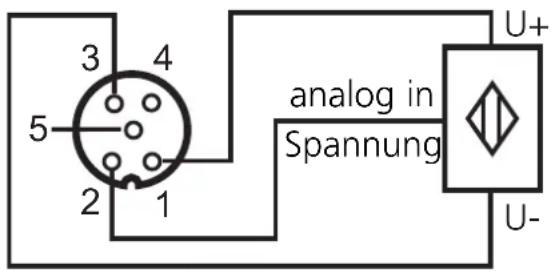

Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0 V

Pin 4: Al-Analogeingang 0 V

Pin 5: Funktionserde

3 4 5 1 2 analog in Spannung U+ U-

Die Brücke zwischen Pin 3 und Pin 4 muss beim Anschluß eines 3-Draht-Sensors ohne eigene Versorgung extern hergestellt werden!

Parametrierung der Analogmodule

Parameterbit	Bezeichnung	Beschreibung
P0 (bei AC2517 nicht genutzt)	Umschaltung 2-/3-Leiter / 4-Leiter	1	2-/3-Leiter Betrieb (Brücke aktiv)
		0	4-Leiter Betrieb (Brücke inaktiv)
P1, P2	Kanalfreigabe	P1	P2	Kanal1	Kanal2	Kanal3	Kanal4
		0	0	ein	aus	aus	aus
		0	1	ein	ein	aus	aus
		1	0	ein	ein	ein	aus
		1	1	ein	ein	ein	ein
P3	Peripheriefehler	1	Peripheriefehleranzeige aktiv
		0	Peripheriefehleranzeige nicht aktiv

Betrieb AC2516, AC2566

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED gelb Al-1...Al-4 an: Analoges Signal im Messbereich
• LED gelb AI-1...AI-4 blinkt:Analoges Signal außerhalb des Messbereichs, kein Sensor angeschlossen bzw. Drahtbruch
• LED gelb Al-2...Al-4 aus: kein Sensor angeschlossen (mindestens eine LED blinkt, da über das Parameterbit P1/P2 (Kanalfreigabe) nicht alle Kanäle deaktiviert werden können (Kanal 1 ist immer freigegeben)
  • LED grün PWR an: AS-i Spannung liegt an
  • LED grün AUX an: Externe 24 V-Spannung liegt an
• LED rot FAULT an: AS-i Kommunikationsfehler, z. B. Slave- adresse 0
• LED rot FAULT blinkt: Peripheriefehler*

* Peripheriefehler

Ein Peripheriefehler wird angezeigt:

• wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist
• wenn an mindestens einem analogen Kanal nichts angeschlossen ist, obwohl der entsprechende Kanal freigegeben ist
• wenn ein Drahtbruch vorliegt

Betrieb AC2517

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED gelb Al-1...Al-4 an: Entsprechender Kanal ist freigegeben Analoges Signal im Messbereich bzw. kein Sensor angeschlossen (es ist keine Unterscheidung möglich, ob das 0 V-Signal anliegt oder kein Sensor angeschlossen ist) (Kanal 1 ist immer freigegeben)

- LED gelb AI-1...AI-4 blinkt: Analoges Signal außerhalb des Messbereichs (Überlauf)

• LED gelb Al-2...Al-4 aus: Entsprechender Kanal nicht freigegeben

• LED grün PWR an: AS-i Spannung liegt an

• LED grün AUX an: Externe 24 V-Spannung liegt an

- LED rot FAULT an: AS-i Kommunikationsfehler, z. B. Slave- adresse 0

• LED rot FAULT blinkt: Peripheriefehler*

* Peripheriefehler

Ein Peripheriefehler wird angezeigt:

- wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist

Messbereich der Analogeingangsmodule

Die Messbereiche und deren Bedeutung entnehmen Sie bitte den folgenden Tabellen:

Analogeingangsmodul 4 ... 20 mA - AC2516, AC2566

Bereich4 ... 20 mA	Einheitendez.	Einheitenhex.	LED AI1...AI4Analog	Bedeutung
< 1 mA 327	67 7FFF blinkt Drahtbruch
1 mA ...3,999 mA	1000 ... 3999	03E8 ... 0F9F	an	Untersteuerungs-bereich
4mA ...20mA	4000 ... 20000	0FA0 ... 4E20	an	Nennbereich
20,001 mA...23 mA	20001 ... 23000	4E21 ... 59D8	an	Übersteuerungs-bereich
> 23 mA	32767 7FFF	blinkt Überlauf

Analogeingangsmodul 0 ... 10 V - AC2517

Bereich0 ... 10 V	Einheitendez.	Einheitenhex.	LED AI1...AI4Analog	Bedeutung
0 ... 10 V	0000 ... 10000	0000 ... 2710	an	Nennbereich
10,001 V ...11,5 V	10001 ... 11500	2711 ... 2CEC	an	Übersteuerungs-bereich
> 11,5 V	32767 7FFF	blinkt Überlauf

Übertragungszeit der Analogwerte

Die Übertragungszeit der Analogwerte hängt einerseits von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und andererseits von der Übertragungszeit über das AS-Interface ab.

Beispielrechnung: Übertragungszeit von 2 Analogkanälen

Die Wandlungszeit für 2 analoge Eingangssignale in digitale Signale beträgt 120 ms. Die Übertragungszeit der 2 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 2 x 7 x 5 ms = 70 ms.

Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 2 Analogwerten 120 ms (Wandlungszeit) + 70 ms (Übertragungszeit) = 190 ms.

Beispielrechnung: Übertragungszeit von 4 Analogkanälen

Die Wandlungszeit für 4 analoge Eingangssignale in digitale Signale beträgt 240 ms. Die Übertragungszeit der 4 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 4 x 7 x 5 ms = 140 ms.

Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 4 Analogwerten 240 ms (Wandlungszeit) + 140 ms (Übertragungszeit) = 380 ms.
