E33011 - Accessoire industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire industriel : adaptateur Aseptoflex pour capteur
Marque	IFM
Modèle	E33011
Catégorie	Accessoire industriel
Utilisation	Montage aseptique de capteur sur raccord process
Matériau	Acier inoxydable (estimation)
Dimensions (approx.)	Longueur 40 mm, diamètre 30 mm (estimation)
Poids (approx.)	50 g (estimation)
Alimentation	Aucune (élément passif)
Fonctions principales	Assurer une étanchéité aseptique, fixation du capteur
Étanchéité	Joint torique et joint métallique Aseptoflex
Couple de serrage max.	25 Nm
Lubrification recommandée	Pâte Klüber UH1 84-201 (homologation USDA-H1)
Montage	Graisser filetages, visser à la main, serrer jusqu'à butée
Entretien et nettoyage	Graisser les éléments d'étanchéité, éviter d'endommager les chanfreins
Sécurité	Ne pas dépasser 25 Nm, utiliser une pâte lubrifiante adaptée
Pièces détachées et réparabilité	Joint torique (D) et adaptateur (C) disponibles
Garantie	Étanchéité assurée uniquement pour montage unique
Informations générales	Notice de montage pour adaptateur Aseptoflex E330xx/E331xx

FOIRE AUX QUESTIONS - E33011 IFM

Comment monter l'adaptateur Aseptoflex E33011 sur le capteur ?

Montez d'abord l'adaptateur (C) sur le capteur (A) en graissant légèrement les filetages et zones d'étanchéité avec une pâte lubrifiante homologuée. Assurez-vous que le joint torique (D) est en place. Vissez le capteur dans l'adaptateur à la main, puis serrez dans un dispositif de serrage jusqu'à sentir la butée (couple max. 25 Nm).

Quelle pâte lubrifiante utiliser pour le montage ?

Il est recommandé d'utiliser une pâte lubrifiante appropriée et homologuée pour l'application, compatible avec les élastomères. La pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire est une recommandation.

Peut-on monter l'élément de fixation par le bas ?

Oui, si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Quel est le couple de serrage maximal pour le capteur ?

Le couple de serrage maximal est de 25 Nm. Serrez le capteur jusqu'à sentir la butée ; un serrage excessif peut affecter l'étanchéité.

Y a-t-il une garantie d'étanchéité après plusieurs montages ?

Non, la garantie d'étanchéité stable à long terme, sans entretien, sans fentes et aseptique du joint métallique Aseptoflex n'est assumée que pour un montage unique.

Comment éviter d'endommager les zones d'étanchéité ?

Lors du serrage du capteur et de l'adaptateur dans un dispositif de serrage (E), veillez à ne pas endommager les chanfreins d'étanchéité (F). Utilisez un dispositif adapté et ne serrez pas excessivement.

Quelles sont les précautions de sécurité lors du montage ?

Graissez correctement les filetages, utilisez une pâte homologuée, respectez le couple max de 25 Nm, et évitez toute influence mécanique sur les zones aseptiques et la cellule de mesure.

Puis-je utiliser une autre pâte que la Klüber UH1 84-201 ?

Oui, toute pâte appropriée et homologuée pour l'application et compatible avec les élastomères utilisés convient. Assurez-vous qu'elle soit adaptée à l'industrie agroalimentaire si nécessaire.

Que faire si le joint torique est endommagé ?

Le joint torique (D) doit être en bon état avant montage. S'il est endommagé, remplacez-le par un joint neuf compatible pour garantir l'étanchéité aseptique.

Où trouver la notice complète de l'adaptateur E33011 ?

La notice de montage est disponible gratuitement au format PDF sur des sites comme notice-facile.com. Vous pouvez la télécharger pour obtenir les instructions détaillées.

MODE D'EMPLOI E33011 IFM

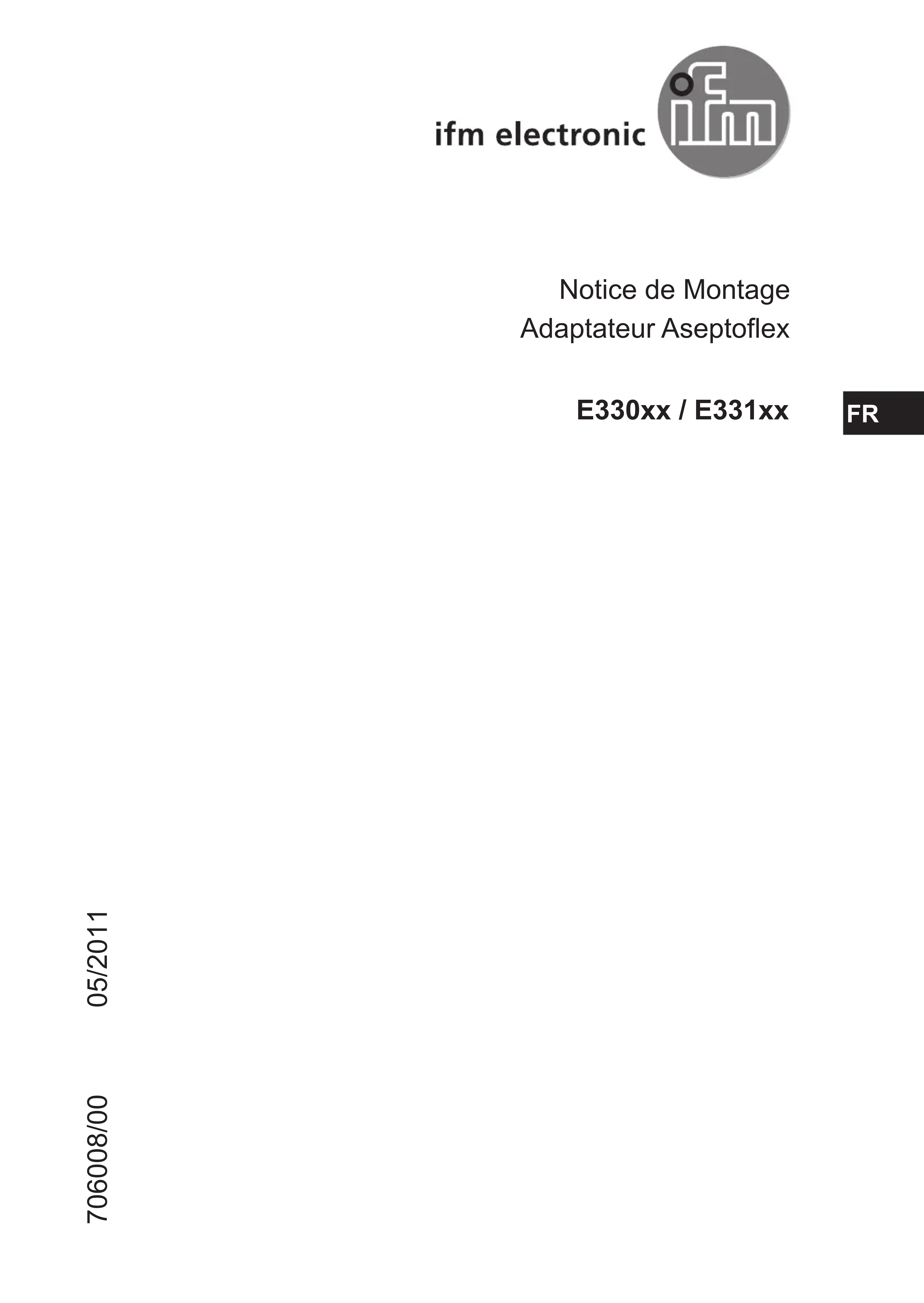

Notice de Montage Adaptateur Aseptoflex

E330xx / E331xx

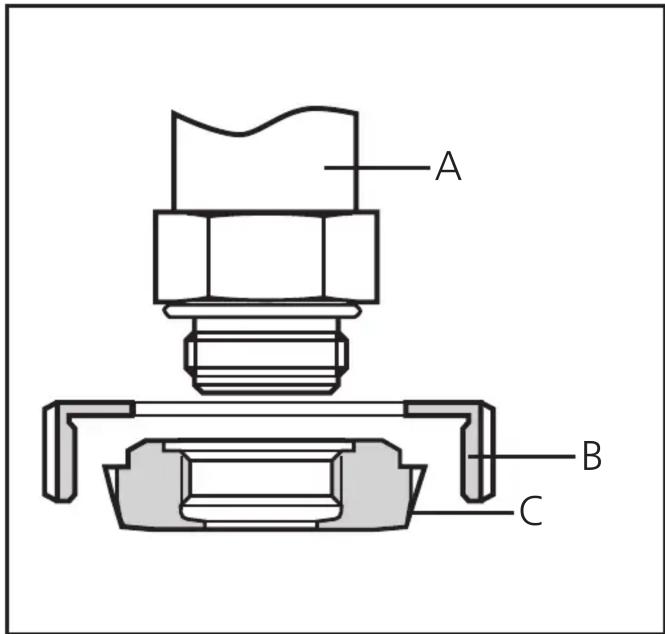

Monter

• d'abord l'adaptateur (C) sur le capteur (A),
• ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

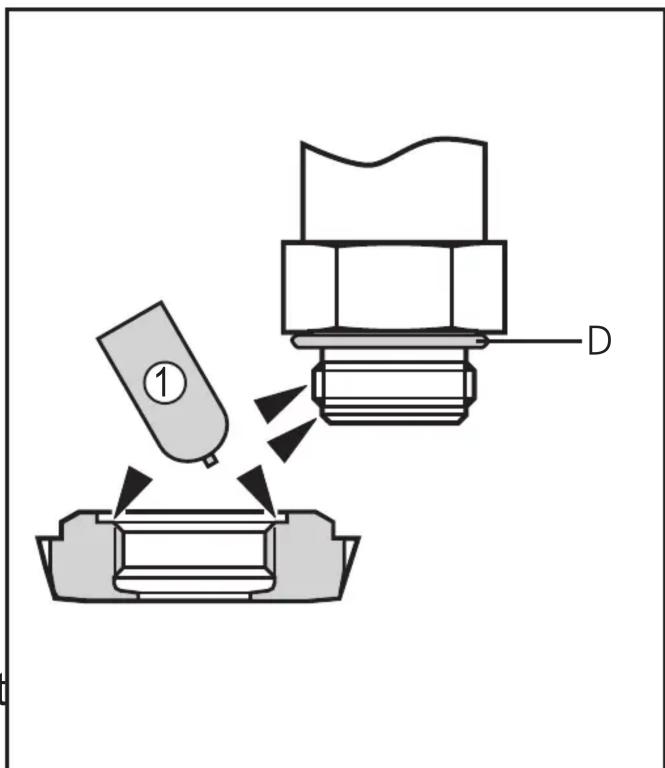

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec la pâte lubricifiante (1).

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâté Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (D) est bien positionné.

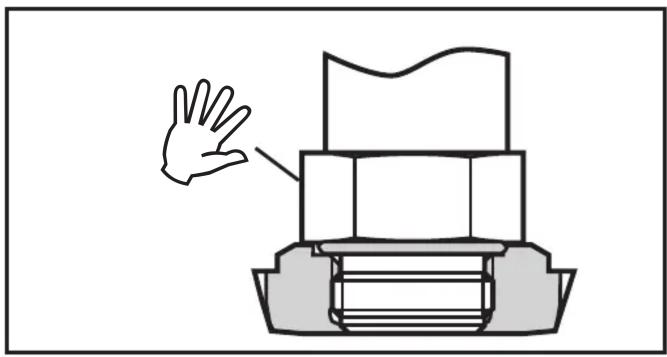

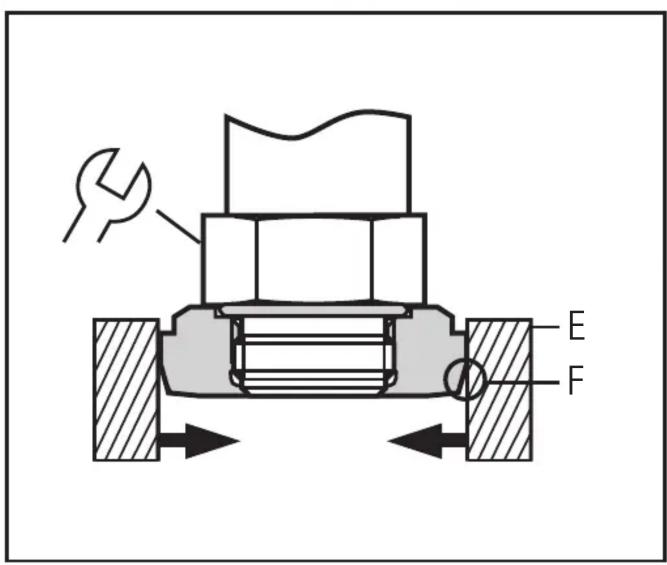

Visser le capteur dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure. - Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). Attention : L'étanchéité peut être affectée si vous serrez trop fort.
