Type de produit	Adaptateur process pour montage de capteurs affleurants
Marque	IFM
Modèle	E43917
Utilisation	Montage de capteurs avec filetage extérieur G1/2 (ex. PL15xx)
Raccord	Filetage extérieur G1/2
Matériau	Acier inoxydable
Pression maximale d'utilisation	150 bar
Température de service	-25 °C à 80 °C
Poids	Environ 0,1 kg
Longueur	Environ 50 mm
Diamètre	Environ 30 mm
Couple de serrage	Selon notice du capteur utilisé
Installation	Par personnel qualifié, hors pression, zones d'étanchéité propres
Entretien et nettoyage	Nettoyer les zones d'étanchéité ; graisser le filetage avec pâte lubrifiante adaptée
Sécurité	Ne pas déformer l'adaptateur ; remplacer en cas d'endommagement ; respecter la pression max
Pièces détachées et réparabilité	Non réparable ; remplacer l'adaptateur en cas de défaut
Homologations	CE, RoHS (selon fabricant)
Garantie	2 ans (standard IFM)
Contenu de l'emballage	Adaptateur seul
Élimination	Conformément aux réglementations nationales en vigueur
Notice d'utilisation	Disponible via code QR ou sur documentation.ifm.com

FOIRE AUX QUESTIONS - E43917 IFM

Quel est le type de cet accessoire IFM E43917 ?

C'est un adaptateur process conçu pour le montage de capteurs affleurants.

À quoi sert l'adaptateur E43917 ?

Il permet de monter des capteurs avec filetage extérieur G1/2 (par exemple les modèles PL15xx) de manière affleurante.

Quelle est la pression maximale supportée ?

L'adaptateur supporte une pression de service maximale de 150 bar.

Comment monter le capteur sur l'adaptateur ?

Nettoyer les zones d'étanchéité, graisser légèrement le filetage du capteur avec une pâte lubrifiante adaptée, visser à la main puis serrer avec une clé au couple préconisé par la notice du capteur.

Quelles précautions de sécurité observer ?

Avant montage ou démontage, s'assurer que l'installation est hors pression. Utiliser des composants adaptés pour des pressions > 16 bar. Le montage doit être effectué par du personnel qualifié.

L'adaptateur est-il compatible avec d'autres capteurs que PL15xx ?

Oui, avec tout capteur ayant un filetage extérieur G1/2, mais il faut vérifier la compatibilité (dimensions, matériaux, pression).

Comment entretenir l'adaptateur process ?

Maintenir les zones d'étanchéité propres et graisser le filetage lors du montage. En cas d'endommagement, remplacer l'adaptateur.

Que faire si l'adaptateur est endommagé ?

Ne pas utiliser un adaptateur endommagé. Il doit être remplacé. Le fabricant décline toute responsabilité en cas d'utilisation d'un produit défectueux.

Où trouver la notice d'utilisation complète ?

La notice est disponible via le code QR sur l'appareil ou sur le site documentation.ifm.com.

Comment éliminer l'adaptateur en fin de vie ?

Assurer une élimination écologique selon les réglementations nationales. En cas de retour, l'appareil doit être exempt de substances dangereuses.

MODE D'EMPLOI E43917 IFM

Adaptateur process pour les appareils avec filetage

extérieur G ^1/2

E43917

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6
4.1 Montage capteur - adaptateur 6
5 Précautions pour éviter une mauvaise utilisation.... 8
6 Mise en service.... 9
7 Élimination et retour 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

L'adaptateur process permet de monter des capteurs affleurants avec un filetage extérieur G ^1/2 , par exemple PL15xx.

En cas d'utilisation d'autres capteurs de pression, ou de produits d'autres fabricants, il faut s'assurer de leur compatibilité.

4 Montage

Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression.

Le montage ne doit être effectué que par du personnel compétent.
▶ Prendre en compte les instructions de montage dans la notice d'utilisation du capteur prévu.
Assurer la propreté des zones d'étanchéité. De ce fait, enlever les emballages protecteurs juste avant le montage.
En cas d'endommagement des zones d'étanchéité : Remplacer l'adaptateur.

4.1 Montage capteur - adaptateur

Assurer la propreté des zones d'étanchéité.

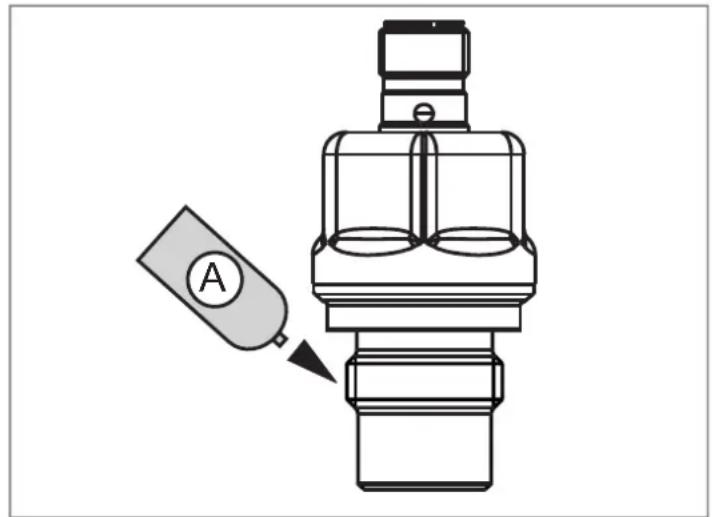

Graisser légèrement le filetage du capteur avec une pâte lubrifiante (A).

La pâte lubrifiante doit être appropriée et homologuée pour l'application et compatible avec les élastomères utilisés.

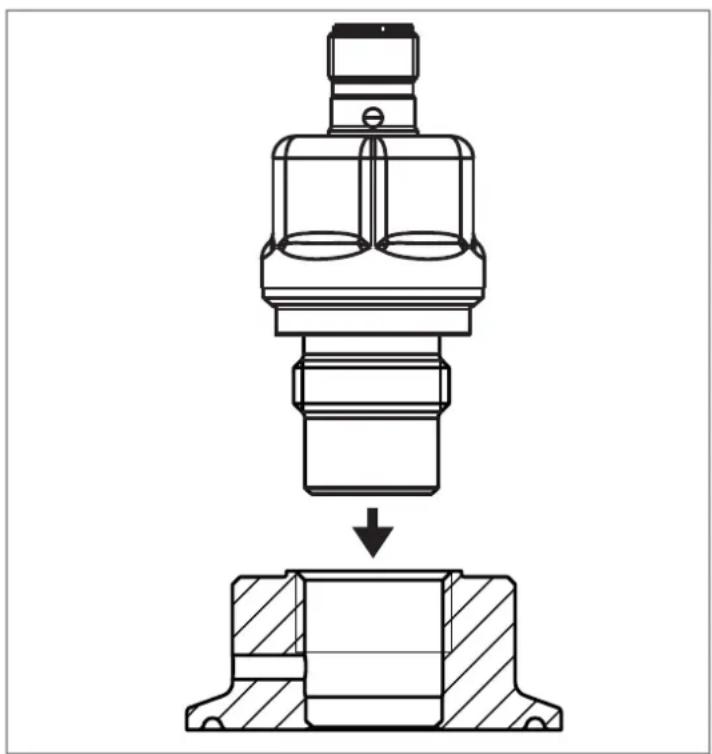

▶ Visser le capteur dans l'adaptateur à la main.
▶ Ne pas endommager les joints d'étanchéité et les zones d'étanchéité.

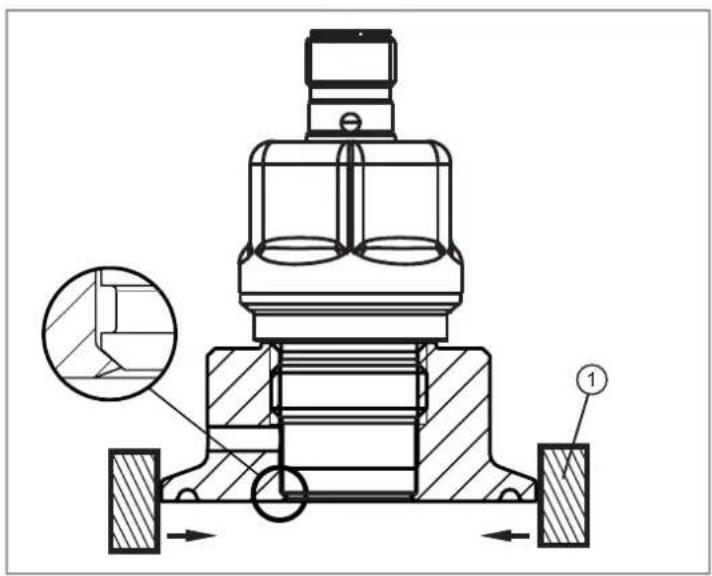

▶ Serrer le capteur et l'adaptateur dans un dispositif de serrage (1).
▶ Ne pas déformer ou endommager l'adaptateur.
▶ Serrer le capteur avec une clé (couple de serrage : → Notice d'utilisation du capteur).
Enlever l'unité (capteur et adaptateur) du dispositif de serrage.
Monter l'unité (capteur et adaptateur) dans l'installation.

5 Précautions pour éviter une mauvaise utilisation

La tenue en pression de l'adaptateur ifm est de 150 bar.

Les serrages Clamp et les joints d'étanchéité en élastomère courants ne sont pas conçus pour des pressions supérieures à PN16.

Pour des pressions d'installation > 16 bar :

▶ Sélectionner des fournisseurs avec des composants adaptés (vérifier les données techniques).

S'assurer que le serrage Clamp et le joint d'étanchéité Clamp correspondent à la gamme de pression (pièces spéciales : ne sont pas disponibles dans l'offre ifm).

ifm n'assume aucune responsabilité pour le raccordement de l'adaptateur aux systèmes avec des pressions de service > 16 bar.

▶ Si besoin, contacter les spécialistes de vente ifm.

6 Mise en service

Avant la mise en service du système : vérifier l'étanchéité de tous les composants.
▶ Mise en service du capteur : → Notice d'utilisation du capteur.

7 Élimination et retour

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
En cas de retour, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
