E30575 - Accessoire industriel IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil E30575 IFM au format PDF.
| Type de produit | Accessoire industriel : dispositif de fixation pour rail DIN |
| Marque | IFM |
| Modèle | E30575 |
| Usage prévu | Montage des capteurs IFM de type PQSxxx et PQCxxx sur rail DIN 35 mm |
| Type de montage | Encliquetage sur rail DIN 35 mm |
| Compatibilité capteurs | Capteurs IFM PQSxxx et PQCxxx |
| Nombre de broches de fixation | 2 broches pour positionnement du capteur |
| Matériau | Matière plastique résistante (estimation) |
| Poids | Environ 20 g (estimation) |
| Dimensions (L x l x h) | Environ 30 x 20 x 15 mm (estimation) |
| Alimentation | Aucune (accessoire passif) |
| Consignes de sécurité | Réservé à un montage par personnel qualifié ; respecter les normes en vigueur |
| Entretien | Aucun entretien nécessaire ; stocker dans l'emballage d'origine |
| Nettoyage | Essuyer avec un chiffon sec si nécessaire |
| Température de fonctionnement | -25°C à +85°C (estimation pour usage industriel) |
| Indice de protection | IP20 (estimation) |
| Pièces détachées | Non disponibles séparément |
| Réparabilité | Non réparable ; remplacer l'ensemble |
| Informations générales | Notice disponible en téléchargement PDF gratuit sur notice-facile.com |
FOIRE AUX QUESTIONS - E30575 IFM
Questions des utilisateurs sur E30575 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire industriel au format PDF gratuitement ! Retrouvez votre notice E30575 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E30575 de la marque IFM.
MODE D'EMPLOI E30575 IFM
Dispositif de fixation pour le montage sur rail DIN
E30575
1 Consignes de sécurité
- Le produit fourni est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace du produit contre l'endommagement.
- Stocker le produit dans son emballage d'origine.
2 Usage prévu
Le dispositif de fixation permet d'installer les capteurs ifm de type PQSxxx et PQCxxx sur un rail DIN 35 mm.
3 Montage
Accrocher le dispositif de fixation sur un rail DIN 35 mm et l'encliqueter.
▶ Positionner l'appareil sur les deux broches (1) du dispositif de fixation et l'encliqueter vers le bas.

Fig. 1: Montage sur rail DIN avec dispositif de fixation
Démontage

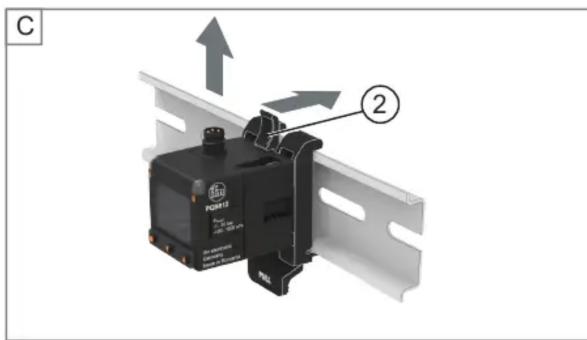

Pousser le levier supérieur du dispositif de fixation (2) dans la direction de la flèche et retirer l'appareil par le haut.

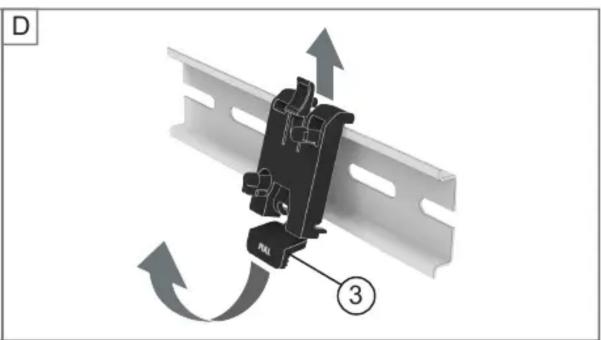

▶ Tirer le levier inférieur du dispositif de fixation (3) vers le haut et retirer le dispositif de fixation du rail DIN.

