AC2026 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-i esclave
Marque	IFM
Modèle	AC2026
Catégorie	Module électronique
Réseau	AS-i (Actuator-Sensor Interface)
Profil AS-i	S3.F
Adressage	Par unité d'adressage, adresses 1 à 31 (par défaut 0)
Nombre de boutons	2 (bouton 1, bouton 2)
Nombre de LEDs	2 (LED 1, LED 2)
Type de boutons	Boutons lumineux avec cabochons colorés amovibles
Couple de serrage	0,8 Nm
Montage	Sur embase de câblage raccordé au réseau AS-i
Extraction de la tête	À l'aide de l'outil extracteur E70206
Affectation des bits de données	D0: bouton 2, D1: bouton 1, D2: LED 2, D3: LED 1
Alimentation	Alimenté par le réseau AS-i
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Mettre l'installation hors tension avant le montage
Pièces détachées	Outil extracteur E70206 (en option)

FOIRE AUX QUESTIONS - AC2026 IFM

Comment adresser le module AC2026 ?

Utilisez une unité d'adressage pour attribuer une adresse entre 1 et 31. Par défaut, l'adresse est 0.

Comment changer la couleur des boutons ?

Remplacez les cabochons colorés en les vissant sur les supports. Pour retirer la tête, utilisez l'outil extracteur E70206.

Quel est le couple de serrage recommandé pour le montage ?

Le couple de serrage est de 0,8 Nm lors du montage sur l'embase de câblage.

Que signifie le profil AS-i S3.F ?

Le profil S3.F indique que le module est un esclave AS-i avec des fonctions spécifiques de bouton et LED.

Comment sont affectés les bits de données ?

Les bits sont : D0 = bouton 2, D1 = bouton 1, D2 = LED 2, D3 = LED 1.

Puis-je remplacer la tête du module ?

Oui, la tête est amovible. Utilisez l'outil extracteur E70206 pour la retirer.

Que faire si le module ne répond plus ?

Vérifiez les connexions AS-i et l'alimentation. Réinitialisez l'adresse à l'aide de l'unité d'adressage.

Quel outil est nécessaire pour l'extraction de la tête ?

L'outil extracteur référence E70206 est recommandé pour retirer la tête sans dommage.

Le module est-il compatible avec tous les réseaux AS-i ?

Oui, le module AC2026 est un esclave AS-i standard compatible avec les réseaux AS-i respectant le profil S3.F.

Comment nettoyer le module ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs.

MODE D'EMPLOI AC2026 IFM

Montageanleitung Installation Instructions Notice de Montage

A5interface

Module AS-i à bouton lumineux AC2026

Fonctionnement et caractéristiques

Ce module AS-i est un esclave pour le réseau AS-i (profil AS-i: S3. F).

Adressage par l'unité d'adressage

Raccorder le module à l'unité d'adressage. Affecter une adresse entre 1 et 31. À la livraison, l'adresse est 0.

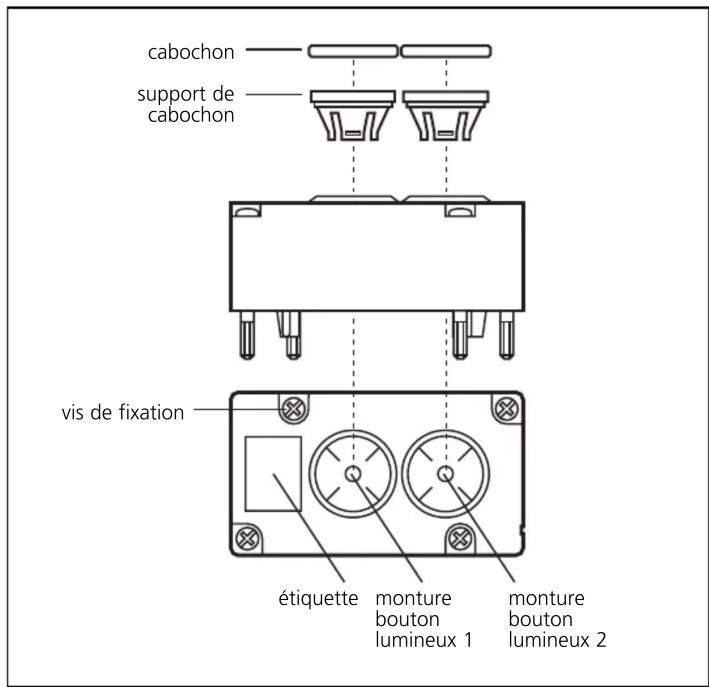

Mise en place des boutons lumineux

1. Visser les cabochons colorés souhaités sur les supports.
2. Mettre l'ensemble (la tête) dans la position souhaitée. La tourner de façon à ce que les 4 encoches en croix coïncident avec les traverses en croix de la monture. Presser la tête légèrement jusqu'à ce qu'elle s'enclenche.

Vous pouvez enlever la tête à l'aide d'un outil extracteur (n° de commande E70206).

Montage

Mettre l'installation hors tension avant le montage.

Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Affectation des bits de données :

D0 D1 D2 D3
bouton 2 bouton 1 LED 2 LED 1
