MODE D'EMPLOI AC5022 IFM
Montageanleitung Installation Instructions Notice de Montage
ASinterface
Module de câblage pour câble plat avec prise d'adressage et avec broche de mise à la terre
AC5022
Fonctionnement et caractéristiques
Le module permet l'adressage des esclaves de type classique (EMS) dans le réseau AS-i câblé. Si la connexion est effectuée durant le fonctionnement de l'installation, le contrôleur ifm indiquera "Alarm Config" parce que l'esclave se trouve séparé du réseau. Après l'opération d'adressage effectuée et la prise d'adressage mâle retirée du module, le système redémarre automatiquement. Pour le comportement des autres maîtres adressez-vous aux fabricants correspondants.
Montage

Mettre l'installation hors tension avant le montage.
- Fixer le module sur un profilé 35 mm ou le monter sur une surface plane.
- Insérer le câble plat AS-i (jaune). Assurer le bon positionnement du câble dans le guide profilé. Les deux guides sont connectés parallèlement.
- Fermer la traversée de câble non utilisée et la prise femelle d'adressage à l'aide des joints d'étanchéité trapézoïdaux fournis afin de garantir la protection IP 67.
- Mettre la partie supérieure sur la partie inférieure et visser.
- Cette embase de câblage pour câble plat peut être utilisée avec des modules d'application où la pin 5 de la prise M12 doit être raccordée à la terre fonctionnelle (FE). Pour l'affectation de la prise M12 du module d'application voir la fiche technique. Le contact est établi soit via le rail DIN mis à la terre soit via la broche de mise à la terre. Cosse recommandée A2,8 x 0,5 DIN 46247.
- Le câble de raccordement à la terre FE doit être le plus court que possible.
Adressage

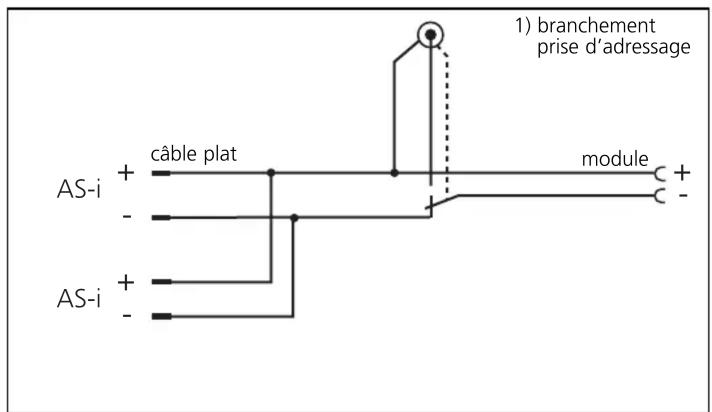

Pour raccorder le module monté à l'unité d'adressage, le cordon d'adressage est à commander séparément (n°de commande E70213). Affecter une adresse entre 1 et 31. A la livraison, l'adresse est 0.


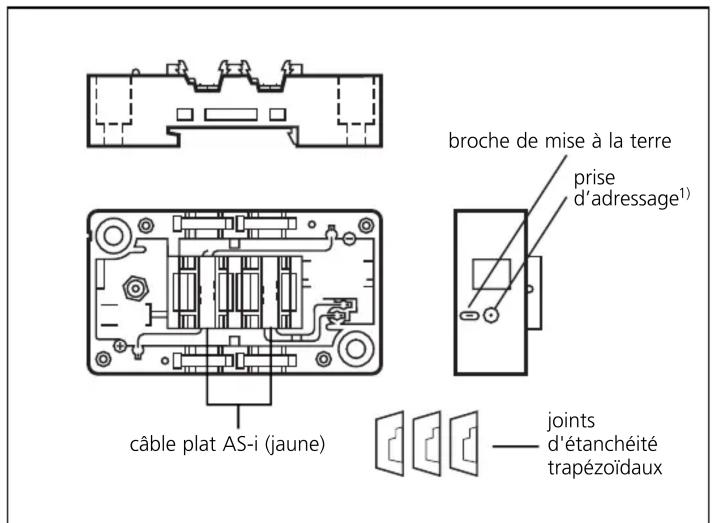

broche de mise à la terre prise d'adressage¹) câble plat AS-i (jaune) joints d'étanchéité trapézoïdaux
