MODE D'EMPLOI AC2033 IFM
Montageanleitung Installation Instructions Notice de Montage

AS-i Universalmodul AS-i universal module Module AS-i universel AC2033


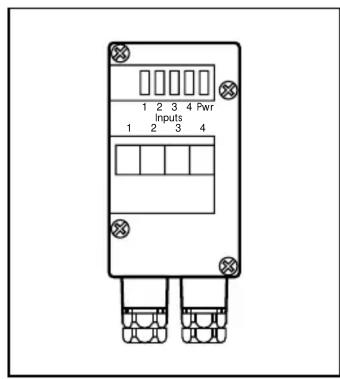

1 2 3 4 Pwr Inputs 1 2 3 4Fonctionnement et caractéristiques
Ce module est un esclave dans le réseau AS-i (profil AS-i: S 0.F). Il permet le raccordement de 4 capteurs 2 fils et intègre une surveillance rupture du câble du capteur ou court-circuit sur ce câble.
- nombre maximal de modules par maître: 31
- surveillance du capteur peut être activée ou désactivée par paramétage.
- raccordement du capteur à l'aide des presses-étoupes PG7 et des cages à ressort
- interface AS-i via les modules de câblage pour câble plat ou câble rond


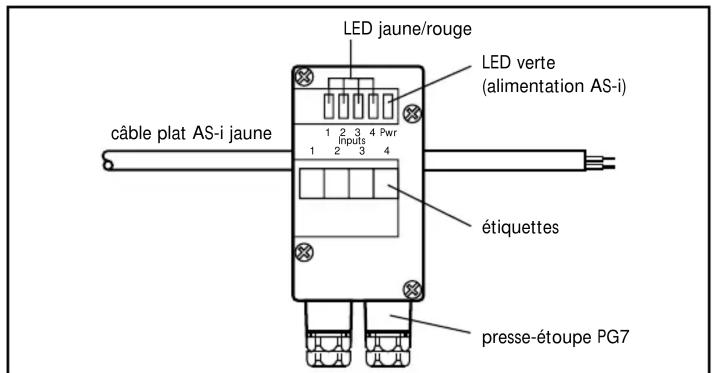

LED jaune/rouge LED verte (alimentation AS-i) câble plat AS-i jaune 1 2 3 4 Pwr Inputs 1 2 3 4 étiquettes presse-étoupe PG7Montage
Affectation de l'adresse à l'aide de l'unité d'adressage.
Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison l'adresse est 0. Puis monter le module sur le module de câblage raccordé au réseau AS-i.

Raccordement électrique
Mettre les circuits d'alimentation hors tension.
Faire passer les câbles des capteurs par les presses-étoupes et raccorder les fils aux cages à ressort.
Ne pas raccorder les entrées à un potentiel externe.
Raccordement et affectation des bits de données
| Borne | + | — | n.c. | + | — | n.c. | + | — | n.c. | Input 4Input 3In | ||
| + | — | n.c. | ||||||||||
| Bit de données | D3D2D1D0 | |||||||||||
| Entrée | n.c.14-14+ | |||||||||||
Raccorder les capteurs aux entrées l1 à l4.


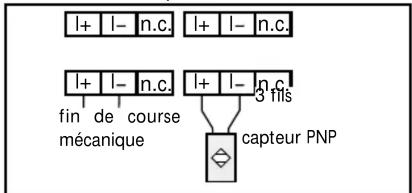

| l+ | l- n.c. | l+ | l- n.c. | |---|---|---|---| | l+ | l- n.c. | l+ | l- n.c. | fin de course mécanique 3 fils capteur PNPAffectation des bits de paramètre
| Bit de paramètre | P0 | P1 | P2 | P3 |
| surveillance du capteur l1 désactivée */ activée | surveillance du capteur l2 désactivée */ activée | surveillance du capteur l3 désactivée */ activée | surveillance du capteur l4 désactivée */ activée |
* défaut = 1
Fonctionnement
Vérifier le bon fonctionnement du module. Affichage par LED:
- LED verte allumée: alimentation via le réseau AS-i o.k.
- LED verte clignotante: défaut de communication ou module détecté non actif.
- LED jaunes allumées: entrées commutées
- LED rouges allumées: court-circuit/surcharge de l'alimentation du capteur, le module est séparé du réseau AS-i
- LED rouges clignotante: court-circuit/surcharge de l'alimentation du capteur, le module est séparé du réseau AS-i
