MODE D'EMPLOI AC5020 IFM

Montageanleitung Installation Instructions Notice de Montage

ASinterface

FK-Koppelmodul mit Erdungsfahne FC coupling module with earthing lead Module de câblage pour câble plat avec broche de mise à la terre

AC5020

Montage

Mettre l'installation hors tension avant le montage.

1. Fixer le module sur un profilé 35mm ou le monter sur une surface plane.

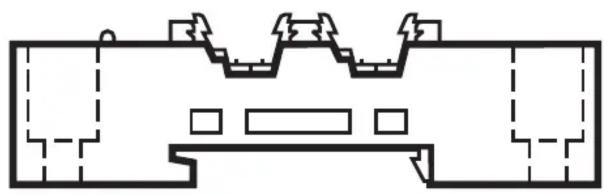

2. Insérer le câble plat AS-i (jaune). Assurer le bon positionnement du câble dans le guide profilé. Les deux guides à câbles sont connectes parallèlement.
3. Fermer la traversée de câble non utilisée à l'aide des joints d'étanchéité trapézoïdaux fournis afin de garantir la protection IP 67.
4. Mettre la partie supérieure sur la partie inférieure et visser.
5. Cette embase de câblage pour câble plat peut être utilisée avec des modules d'application où la pin 5 de la prise M12 doit être raccordée à la terre fonctionnelle (FE). Pour l'affectation de la prise M12 du module d'application voir la fiche technique. Le contact est établi soit via le rail DIN mis à la terre soit via la broche de mise à la terre. Cosse recommandée A2,8 x 0,5 DIN 46247.
6. Le câble de raccordement à la terre FE doit être le plus court que possible.

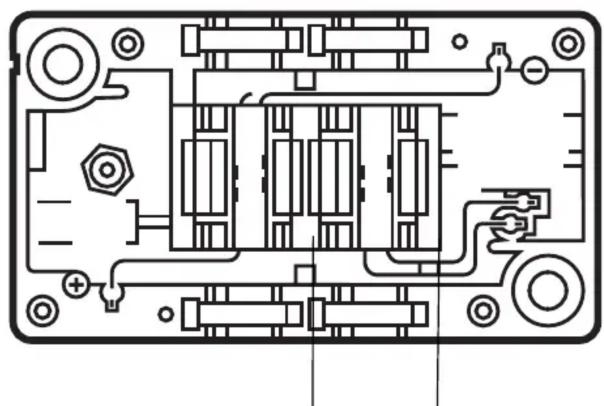

Erdungsfahne earthing lead broche de mise à la terre

Füllstücke trapezoidal seals joints d'étanchéité trapézoïdaux
